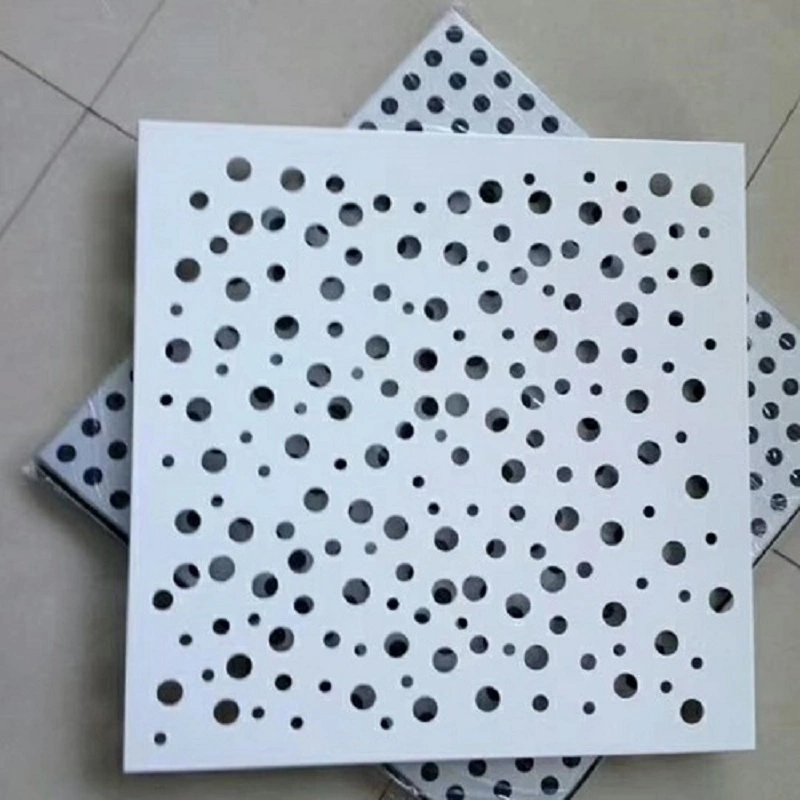

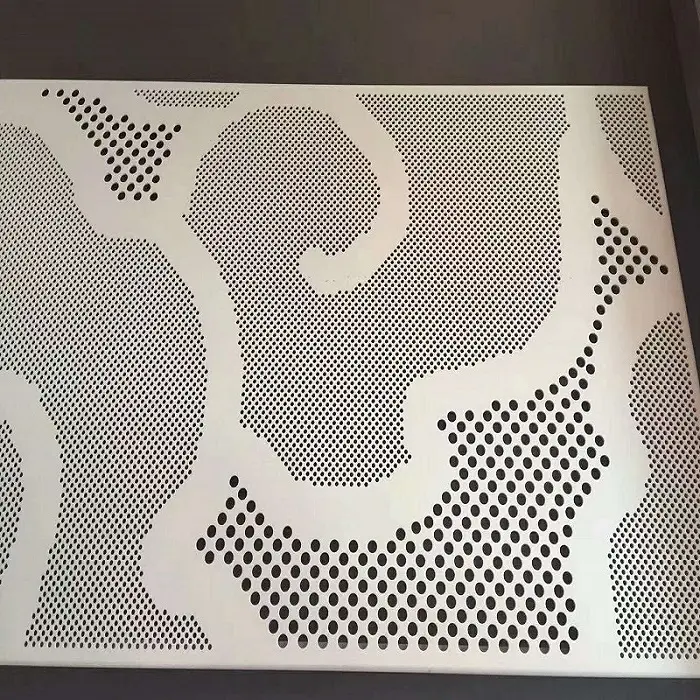

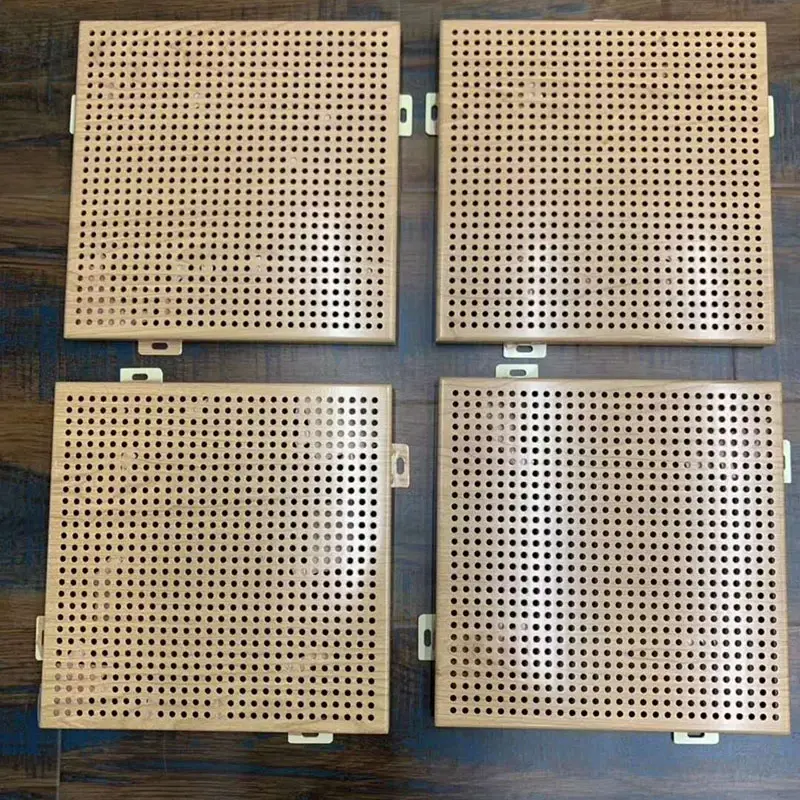

Alu-Mg-Mn perforované panely jsou vyráběny ze slitiny hliníku, hořčíku a manganu (AlMg1Mn1) řady AA3004 pomocí vysokorychlostního přesného děrovacího zařízení.Stavební materiály SENBOdodává tyto panely pro architektonické aplikace, které vyžadují jak akustický výkon, tak vizuální přitažlivost, jako jsou letištní terminály, vysokorychlostní nádraží, sportoviště a výstavní centra.
Slitina obsahuje přibližně 1,0 %–1,5 % manganu a 0,8 %–1,3 % hořčíku, přičemž zbytek tvoří hliník. Toto složení poskytuje kombinaci nízké hustoty a dobré mechanické pevnosti. Základní kov je nehořlavý a tvarované panely nabízejí flexibilitu designu pro zakřivené nebo rovné povrchy.
Velké prostory s tvrdým povrchem často trpí nadměrným dozvukem a ozvěnou. Perforované Al-Mg-Mn panely lze kombinovat s materiály pohlcujícími zvuk, jako je akustická tkanina nebo skelná vata, a vytvořit tak sestavu, která zlepšuje pohlcování zvuku. V optimalizovaných konfiguracích může kombinovaný systém za specifických laboratorních podmínek dosáhnout koeficientu zvukové pohltivosti nad 0,9.
Skutečný akustický výkon závisí na rychlosti perforace panelu, průměru otvoru, typu a tloušťce podkladového materiálu, hloubce vzduchové dutiny a způsobu montáže. Zkušební protokoly pro reprezentativní konfigurace jsou k dispozici na vyžádání.
Například akustický systém využívající perforované Al-Mg-Mn panely s bavlnou pohlcující zvuk a akustickou tkaninou byl instalován na Zongyang County Stadium, aby se vyřešily problémy s ozvěnou. Na stadionu Linyi Olympic Sports Park Stadium byly perforované panely spárovány s izolací ze skelné vaty na střeše, aby se snížil hluk. Tyto projekty demonstrují typické aplikace, ale pro každý návrh by měl být ověřen konkrétní výkon.
Hustota slitiny hliník-hořčík-mangan je přibližně 2,75 g/cm³, což je asi jedna třetina hustoty oceli. To snižuje strukturální zatížení při použití ve střechách s dlouhým rozpětím nebo zavěšených stropech. AA3004 v temperování H36/H46 dosahuje pevnosti v tahu 240–285 MPa, meze kluzu nejméně 190 MPa a tažnosti nejméně 3 %, přičemž pevnost vyrovnává tvařitelnost.
Samotný kovový substrát je nehořlavý. Požární klasifikace kompletní sestavy panelu závisí na struktuře panelu, povlaku, konfiguraci perforace a jakýchkoliv podkladových materiálech a měla by být potvrzena příslušným protokolem o zkoušce. Pro projekty vyžadující definovanou požární odolnost můžeme poskytnout dokumentaci z akreditovaných laboratoří.
Hliníkový povrch přirozeně tvoří hustou oxidovou vrstvu, která poskytuje samoochrannou odolnost proti korozi vůči mírným kyselinám a zásadám. Očekávaná životnost závisí na kvalitě slitiny, nátěrovém systému, kvalitě instalace a vystavení prostředí. U projektů s definovanými cíli trvanlivosti by měl být výběr materiálu a nátěru založen na konkrétním prostředí.
V následující tabulce jsou uvedeny typické specifikace. Přizpůsobení je k dispozici pro průměr otvoru, vzor, míru perforace, tvar profilu a barvu povlaku.
| Ukazatel výkonu | Parametr/Specifikace | Poznámky |
|---|---|---|
| Základní třída materiálu | AA3004 (AlMg1Mn1) | Slitina Al-Mg-Mn |
| Standardní tloušťka | 0,5–1,2 mm | Vybírá se na základě rozpětí a akustických potřeb |
| Společné profily | YX15-225-900, YX35-200-800 atd. | K dispozici více možností profilu |
| Míra perforace | <30 % (přizpůsobitelné) | Nastavitelné podle akustického návrhu |
| Standardní průměr otvoru | Φ2,0 mm, Φ2,5 mm, Φ3,0 mm | Vlastní dostupné průměry |
| Pevnost v tahu | 240–285 MPa | AA3004 H36/H46 temper |
| Mez kluzu | ≥190 MPa | AA3004 H36/H46 temper |
| Koeficient absorpce zvuku | ≥0,9 (kompozitní sestava) | V kombinaci s akustickým podkladem; platí zkušební podmínky |
| Požární hodnocení | Kovový substrát nehořlavý | Klasifikace sestavy podle příslušné zkoušky |
| Životnost designu | Projektově specifické | Závisí na slitině, povlaku a prostředí |
1. Efektivní akustické ovládání ve velkých prostorech.Při použití jako součást sestavy pohlcující zvuk pomáhají panely snížit ozvěnu a dozvuk. Výkon závisí na podkladovém materiálu a detailech instalace.
2. Lehký s přiměřenou pevností.Nízká hustota snižuje strukturální zatížení, zatímco pevnost v tahu nad 240 MPa podporuje aplikace s dlouhým rozpětím bez nadměrného průhybu.
3. Odolnost proti korozi a dlouhá životnost.Přírodní oxidová vrstva a volitelný PVDF povlak poskytují odolnost vůči povětrnostním vlivům a mírnému chemickému působení. Skutečná životnost závisí na podmínkách prostředí a údržbě.
4. Flexibilita designu.Vzor perforace, průměr otvoru, otevřenou plochu, tvar profilu a barvu lze přizpůsobit tak, aby splňovaly architektonické a akustické požadavky.
5. Recyklovatelný materiál.Hliníková slitina je na konci své životnosti plně recyklovatelná v souladu s udržitelnými stavebními postupy.
Pro akustický design:Určete cílovou dobu dozvuku a požadovanou absorpci. Zvolte vhodnou míru perforace a kombinujte s akustickou tkaninou nebo bavlnou pohlcující zvuk. Vzduchová dutina za panelem může zlepšit nízkofrekvenční výkon.
Pro požárně chráněné prostory:Potvrďte požadovanou požární odolnost a zajistěte, aby celá sestava, včetně všech podkladových materiálů, vyhovovala místním předpisům. Samotný kovový panel je nehořlavý, ale přidané materiály mohou ovlivnit celkové hodnocení.
Pro venkovní prostředí nebo prostředí s vysokou vlhkostí:Vyberte si vhodný nátěrový systém, jako je PVDF, pro zvýšenou odolnost proti povětrnostním vlivům. Spoje a hrany během instalace řádně utěsněte, aby se zabránilo vnikání vlhkosti.
Během instalace:Použijte vhodné metody zvedání, aby nedošlo k ohnutí nebo poškrábání perforovaného povrchu. Dodržujte specifikovaný upevňovací vzor a zajistěte správné vyrovnání pro čistý vzhled.
1.Zvukově pohlcující stropní a stěnové systémy pro sportoviště, jako jsou stadiony a natatoria.
2.Akustické dekorativní instalace pro dopravní uzly, včetně letištních terminálů, vysokorychlostních železničních stanic a stanic metra.
3.Veřejné budovy se specifickými akustickými požadavky, jako jsou konferenční centra, výstavní centra a divadla.
4.Řešení pro snížení hluku pro průmyslové provozy a místnosti s vybavením.
Al-Mg-Mn panely jsou lehčí než ocelové panely stejné tloušťky, což snižuje strukturální zatížení a zjednodušuje instalaci. Nabízejí také přirozenou odolnost proti korozi z oxidové vrstvy, zatímco ocelové panely vyžadují galvanizaci nebo nátěr. Díky své tvarovatelnosti je slitina vhodná pro zakřivené nebo složité tvary.
Pro velká místa je běžná míra perforace mezi 15 % a 30 %, ale optimální hodnota závisí na cílovém frekvenčním rozsahu a podkladovém materiálu. Konzultant pro akustiku může poskytnout konkrétní doporučení na základě objemu místnosti a zamýšleného použití.
Ne. Uváděná hodnota 0,9 nebo vyšší se vztahuje na kompletní sestavu, včetně perforovaného panelu, porézního absorbéru (např. skelná vata) a jakékoli vzduchové dutiny. Samotný panel má omezenou absorpci. Pro kritické projekty doporučujeme otestovat reprezentativní sestavu.
AA3004 je běžně specifikován pro venkovní střešní a fasádní aplikace, protože má vyšší pevnost a dobrou odolnost proti korozi. AA3003 lze použít pro méně náročné interiérové aplikace. Ověřte si u projektanta, která třída splňuje požadavky na konstrukci a životnost.
Tloušťka panelu ovlivňuje jak tuhost konstrukce, tak hmotnost. U zavěšených stropů se pro střední rozpětí často používá tloušťka 0,8–1,0 mm, zatímco větší rozpětí nebo vyšší zatížení mohou vyžadovat 1,2 mm. Při výběru by se měly řídit tabulky rozpětí výrobce a požadavky na zatížení projektu.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem perforovaných Al-Mg-Mn panelů, perforovaných kompozitních panelů z minerální vlny, modulárních stěnových panelů pro čisté prostory a dalších kovových obalových produktů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
