Nosný systém pláště budovy se skládá ze sekundárních konstrukčních prvků, upevňovacích prvků, hydroizolačních prvků a dokončovacích doplňků, které spojují hlavní ocelový rám se střešními a stěnovými panely.SENBOStavební materiálydodává kompletní sortiment těchto komponentů pro projekty ocelových konstrukcí, včetně vaznic, podpěrných spon, okapových systémů, lemování a těsnících materiálů.
Systém je obvykle rozdělen do pěti funkčních skupin:
Strukturální podpora:Ocelové vaznice ve tvaru C, Z, U a L, kloboučkové žlaby, průhybové tyče a výztužné trubky. Tyto prvky přenášejí zatížení ze střešních a stěnových panelů na primární ocelový rám.
Upevnění a připojení:Střešní a stěnové nosné spony, posuvné a pevné konzoly, samořezné šrouby, střižné trny a skryté spojovací prvky. Tyto komponenty určují, jak jsou panely zajištěny a jak se přizpůsobují tepelnému pohybu.
odvodnění:Ocelové nebo nerezové žlaby, svody dešťové vody, svody a sifonové odvodňovací prvky. Správné provedení odvodnění zabraňuje hromadění a zatékání vody po obvodu střechy.
Blikání a ořez:Hřebenové uzávěry, lemovací plechy, okraj, uzávěry a okapnice. Tyto prvky utěsňují okraje a přechody panelů, zabraňují pronikání vody a poskytují konečný vzhled.
Izolace a těsnění:Tepelné izolace, parozábrany, prodyšné membrány, těsnící pásky a těsnění. Tyto produkty řídí přenos tepla, řídí kondenzaci a udržují vzduchotěsnost.
Vaznice ve tvaru Cjsou nejrozšířenějšími sekundárními prvky v kovových pláštích budov. Velikosti se pohybují od C80 do C350, s tloušťkou od 1,5 mm do 3,5 mm. Snadno se vyrábějí a instalují, takže jsou vhodné pro běžné průmyslové budovy a sklady.
Vaznice ve tvaru Znabízejí lepší výkon při překrývání než sekce ve tvaru C a jsou často určeny pro delší rozpětí. Velikosti se pohybují od Z80 do Z350, s předraženými otvory pro zlepšení přesnosti instalace a odvodnění.

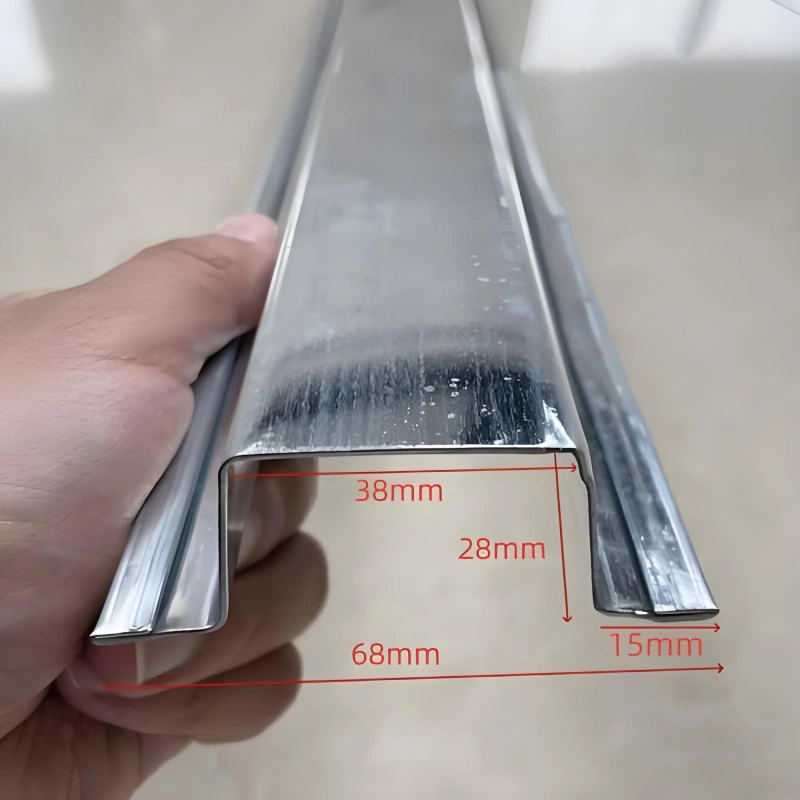

Ocel ve tvaru U a Lse používají pro rámování dveří a oken, vyztužení rohů a upevnění hran.Kloboukové kanálypracovat s odpovídajícími nosnými konzolami v systémech vyžadujících přesné vyrovnání. Průvěsné tyče a výztužné trubky zlepšují celkovou stabilitu vaznicového systému.
Podpěrné spony jsou technicky nejkritičtější částí střešního systému se stojatou drážkou.Posuvné podpěryumožňují, aby se střešní panel roztahoval a smršťoval při změnách teploty, čímž se snižuje napětí, které by jinak mohlo způsobit vybočení nebo únavu upevňovacích prvků. Tyto podpěry obvykle obsahují izolační distanční vložku, aby se zabránilo tepelným mostům.Pevné podpěryse používají v místech, kde musí být omezen pohyb, jako například u okapu nebo hřebene.
Samovrtné šrouby s EPDM podložkami jsou standardním upevňovacím prvkem pro většinu spojů stěnových a střešních panelů. Podložka udržuje vodotěsné těsnění, zatímco povlak šroubu určuje odolnost proti korozi. Smykové trny se používají v systémech kompozitních podlahových palubek k připojení mostovky k ocelovému nosníku a přenosu smykových sil.

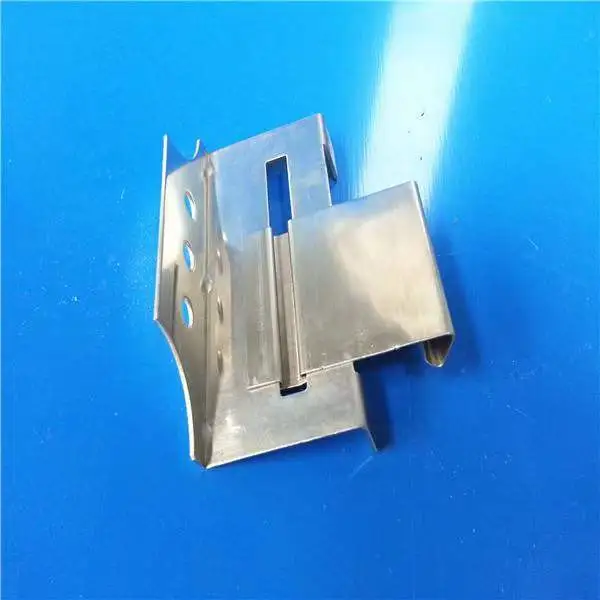

U systémů se stojatou drážkou zajišťují nerezové příchytky a hliníkové příchytky panely bez pronikání do povrchu střechy. To snižuje počet odhalených spojovacích prvků a zlepšuje dlouhodobou těsnost.

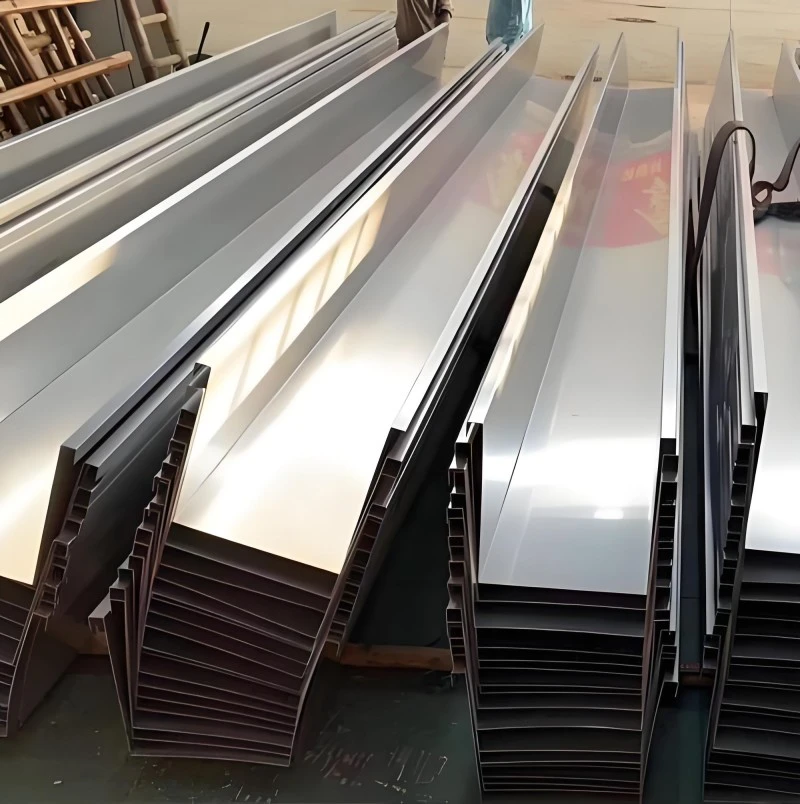

Ocelové žlaby jsou hlavním sběrným prvkem pro odvodnění střech. Mezi běžné materiály patří pozinkovaná ocel a nerezová ocel o tloušťkách od 1,0 mm do 2,0 mm. Nerezová ocel nabízí lepší odolnost proti korozi a je preferována v pobřežních nebo průmyslových prostředích.

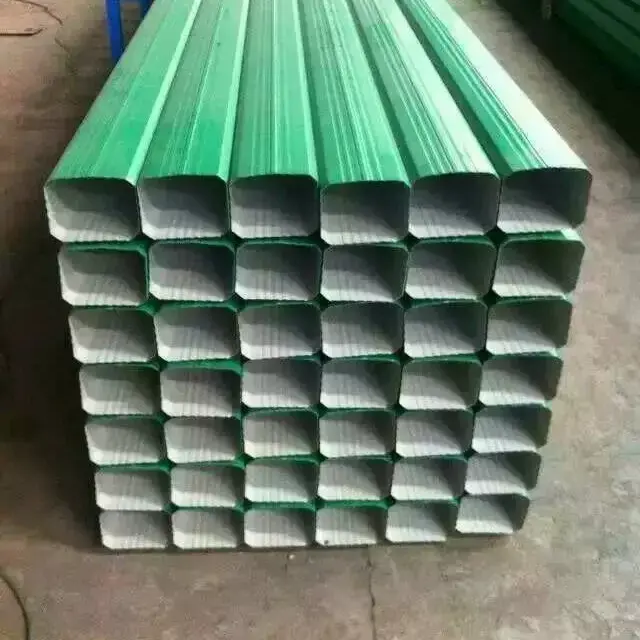

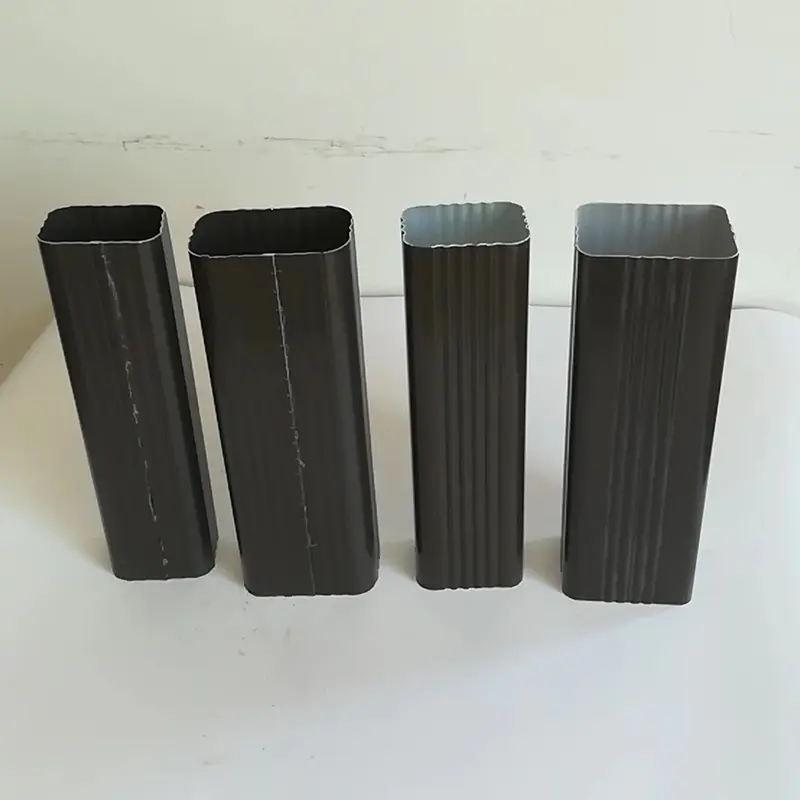

Sifonové odvodňovací systémy se používají u velkorozponových střech, kde je vyžadována vysoká odvodňovací kapacita. Systém doplňují svody a vpusti dešťové vody, které odvádějí vodu z okapu do zemní drenážní sítě.
Lemovací a ozdobné díly utěsňují přechody mezi panely, stěnami a střešními prostupy. Hřebenové kryty pokrývají vrchol střechy, lemovací plechy zvládají spoje stěna-střecha a okraj dokončuje obvod. Uzávěry a okapnice zabraňují pronikání vody na koncích panelů a okapu.
Pod střechou a stěnovými panely jsou instalovány izolační materiály, jako je minerální vlna a skelná vata. Prodyšné membrány umožňují únik vlhkosti a zároveň zabraňují pronikání vody a parozábrany regulují kondenzaci uvnitř izolační vrstvy. Systém vzduchotěsnosti doplňují těsnící pásky a těsnění.
| Kategorie součásti | Společné specifikace | Poznámky |
|---|---|---|
| Vaznice ve tvaru C | C80–C350, tloušťka 1,5–3,5 mm | Nejběžnější pro obecné budovy |
| Vaznice ve tvaru Z | Z80–Z350, tloušťka 1,5–3,5 mm | K dispozici jsou předražené otvory |
| Střešní podpěry | Posuvné a pevné typy, různé výšky | S izolační vložkou |
| Samovrtné šrouby | Podložka EPDM, rozsah teplot -45°C až 120°C | Povlak určuje odolnost proti korozi |
| Ocelové okapy | Pozinkované nebo nerezové, 1,0–2,0 mm | Nerez pro pobřežní oblasti |
| Blikání a ořez | Pozinkované nebo s barevným povlakem, 0,4–0,8 mm | Profil odpovídá typu panelu |
| Izolace | Kamenná vlna, skelná vlna, 50–150 mm | Vybírá se podle tepelných požadavků |
| Prodyšná membrána | Typ PE, šířka 1,0–1,5m | Vodotěsný a paropropustný |
| Použitelný standard | JGJ/T 473-2019 | Systémové inženýrství kovových plášťů budov |
Pro střešní systémy:Rozteč vaznic, typ podpěrné spony a profil panelu musí být sladěny. Posuvné podpěry jsou standardní pro střechy se stojatou drážkou, aby se přizpůsobily tepelnému pohybu. Výška podpěry musí odpovídat tloušťce izolace, aby se zabránilo stlačení.
Pro nástěnné systémy:Vaznice ve tvaru C jsou obvykle dostačující. Způsob upevnění závisí na profilu stěnového panelu a zatížení větrem. Samovrtné šrouby s EPDM podložkami jsou typické pro obnažené stěny kotevních prvků; pro architektonické panely lze použít skryté spojovací prvky.
Pro korozivní prostředí:Specifikujte žlaby z nerezové oceli, upevňovací prvky s povlakem a vaznice s povlakem hliník-zinek. Podložky EPDM musí být kompatibilní s povrchem panelu a místním klimatem.
Pro velkorozponové střechy:Vaznice ve tvaru Z s předraženými otvory poskytují lepší vyrovnání odvodnění a podporu panelu. U střech s vysokou intenzitou srážek může být zapotřebí sifonová drenáž.
Instalace vaznice:Před instalací si na hlavním ocelovém rámu vyznačte čáry rozvržení. Rozteč vaznic musí odpovídat výkresu návrhu. Spojení mezi vaznicemi a hlavním rámem musí být zcela utaženo a tam, kde je to nutné, by měly být instalovány průvěsné tyče, aby se zabránilo bočnímu pohybu.
Instalace podpůrného klipu:Nainstalujte spony ve stejném směru jako pořadí pokládání panelu. Základna příchytky musí být bezpečně připevněna k vaznici. Zkontrolujte, zda je izolační vložka správně umístěna, aby nedocházelo k tepelným mostům.
Upevnění panelu:U systémů se stojatou drážkou zapojte panely do příchytek a spojte je pomocí kalibrovaného zařízení. Vyhněte se nadměrnému utahování samořezných šroubů na exponovaných upevňovacích systémech, protože to může poškodit podložku EPDM a snížit těsnost vůči povětrnostním vlivům.
Instalace okapů a lemování:Zajistěte sklon žlabů směrem k výstupním bodům. Utěsněte všechny přeplátované spoje a přechody. Lemování musí správně překrývat žebra panelu, aby se zabránilo stékání vody za obložením.
Komponenty nosného systému jsou navrženy tak, aby spolupracovaly s celou řadou kovových obalových panelů dodávaných společností SENBO, včetněProfilované ocelové plechy, Sendvičové panely z minerální vlny, Panely hliník-hořčík-manganaPerforované panely. Například uspořádání vaznice pro stěnu ze sendvičových panelů se liší od uspořádání pro stěnu z jednoplášťového profilovaného plechu kvůli rozdílům ve schopnosti rozpětí. Náš technický tým může poskytnout výkresy rozložení, které koordinují konstrukční podpěry s vybraným typem panelu.
Posuvné podpěry umožňují pohyb střešního panelu po jeho délce při změnách teplot. To snižuje tepelné namáhání a zabraňuje únavě spojovacího prvku. Pevné podpěry se používají v záchytných bodech, jako jsou okapy a hřebeny. U střechy se stojatou drážkou je většina příchytek posuvného typu, přičemž pevné příchytky se používají pouze na určitých místech.
Rozteč vaznic závisí na profilu panelu, tloušťce plechu, zatížení větrem a zatížení sněhem. Pevnější panely s vyššími žebry mohou překlenout delší vzdálenosti a vyžadují méně vaznic. Vzdálenost musí být ověřena statickým výpočtem pro každý projekt. Náš technický tým může doporučit vhodné rozložení na základě vybraného panelu.
Pro pobřežní oblasti by měly být specifikovány spojovací prvky s vysoce korozivzdorným povlakem. Vhodné jsou spojovací prvky z nerezové oceli nebo se silným zinko-hliníkem. EPDM podložka musí být také odolná vůči UV záření a kompatibilní s povlakem panelu, aby byla zachována vodotěsnost.
Ano. Podpůrné spony, lemování a uzávěry lze vyrobit tak, aby odpovídaly nestandardním tvarům panelů. Poskytněte výkres profilu panelu a konstrukční požadavky projektu, aby bylo možné vybrat nebo vyrobit správné komponenty.
Lze dodat materiálové certifikáty, zprávy o nátěrech a zprávy o zkouškách výrobků. Pro vaznice a spojovací prvky jsou k dispozici osvědčení o zkoušce frézování. Pro projekty vyžadující další dokumentaci shody, jako je požární chování nebo poznámky ke statickým výpočtům, mohou být tyto poskytnuty na vyžádání.
