Panely pro čisté prostory, označované také jako čisticí panely nebo sendvičové panely pro čisté prostory, jsou kompozitní stavební desky určené pro kontrolovaná prostředí.Stavební materiály SENBOdodává tyto panely pro farmaceutická, elektronická, potravinářská a zdravotnická zařízení se zaměřením na požární bezpečnost, povrchovou čistitelnost a dlouhodobou rozměrovou stálost.

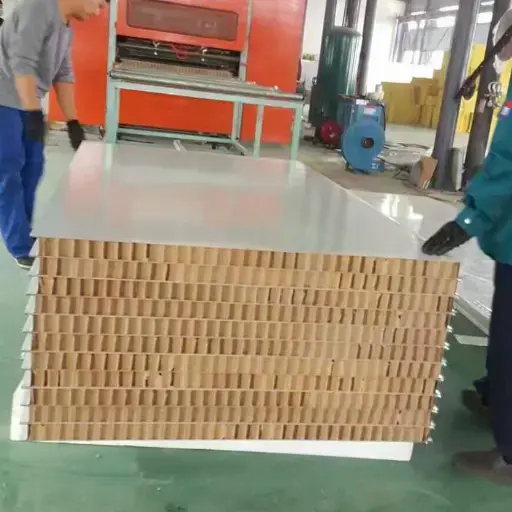

Panel se skládá z kovového obkladu na obou stranách a funkčního jádra. Obkladové materiály zahrnují ocel s barevným povlakem, nerezovou ocel 304/316, galvanizovanou ocel a slitinu hliníku, hořčíku a manganu. Mezi základní možnosti patří minerální vlna, sklo-hořčík, oxysíran hořečnatý, křemičitá hornina, polyuretan, hliníková voština, papírová voština a sádra. Standardní tloušťky panelů jsou 50 mm, 75 mm a 100 mm s možností přizpůsobení až do 200 mm. Tloušťka obkladu se pohybuje od 0,3 mm do 1,0 mm.
Různé materiály jádra poskytují různé rovnováhy mezi požární odolností, odolností proti vlhkosti, strukturální pevností a cenou. Níže uvedená tabulka shrnuje hlavní možnosti.
| Materiál jádra | Požární hodnocení | Klíčové vlastnosti | Typické aplikace |
|---|---|---|---|
| Kamenná vlna | Třída A nehořlavý | Protipožární izolace, zvuková pohltivost, mírné náklady | Průmyslové závody, elektronické dílny, protipožární příčky |
| Sklo-hořčík / Oxysulfát hořečnatý | Třída A1 nehořlavý | Odolný proti vlhkosti, vysoká strukturální pevnost, podporuje zavěšené zařízení | Nemocniční operační sály, potravinářské dílny s vysokou vlhkostí, farmaceutické prostory GMP |
| Silica-rock | Třída B1 zpomalující hoření | Lehký, ekonomický, s nízkou kouřivostí | Farmaceutické GMP místnosti, chladírny, balicí dílny |
| Polyuretan (PU) | Třída B1 | Výborná tepelná izolace, nízká tepelná vodivost | Chladírenské sklady potravin, farmaceutické sklady s kontrolovanou teplotou |
| Hliníková voština | třída A | Vysoká rovinnost, nízká hmotnost, snížené zatížení stropu | Vysoce kvalitní stropy pro čisté prostory, přesné optické montážní místnosti |
Obkladový materiál ovlivňuje čistitelnost, odolnost proti korozi a kompatibilitu s dezinfekčními prostředky. Barevně lakovaná ocel je k dispozici ve standardních, antibakteriálních a antistatických verzích. Obklady z nerezové oceli odolávají kyselinám, zásadám a opakovanému otírání dezinfekčními prostředky, díky čemuž jsou vhodné pro operační sály a oblasti GMP. Obklady ze slitiny hliníku, hořčíku a manganu jsou nemagnetické a lehké, vhodné pro citlivé laboratoře přístrojů.
Pro projekty, které také vyžadují koordinované součásti skříně, dodává SENBOdoplňkové systémyjako jsou hliníkové profily, rohové lišty a dveřní rámy navržené tak, aby odpovídaly panelům čistých prostor.
Kamenná vlna a skelná hořčíková jádra dosahují třídy nehořlavosti A nebo A1. Panely neprodukují toxický kouř za standardních podmínek požární zkoušky. Ručně vyráběné panely se zabudovanými obvodovými rámy z pozinkované oceli nabízejí vyšší pevnost v ohybu a mohou nést zavěšená zařízení. Tato konstrukce je běžně specifikována pro stropy a příčky, které musí přenášet užitné zatížení.
Sklo-hořčíková a hořečnatá oxysulfátová jádra jsou rozměrově stabilní v prostředí s vysokou vlhkostí a odolávají růstu plísní. Polyuretanová jádra poskytují nejnižší tepelnou vodivost, přibližně 0,024 W/(m·K), což pomáhá udržovat stabilní teploty v chladírnách a čistých prostorách s řízenou teplotou.

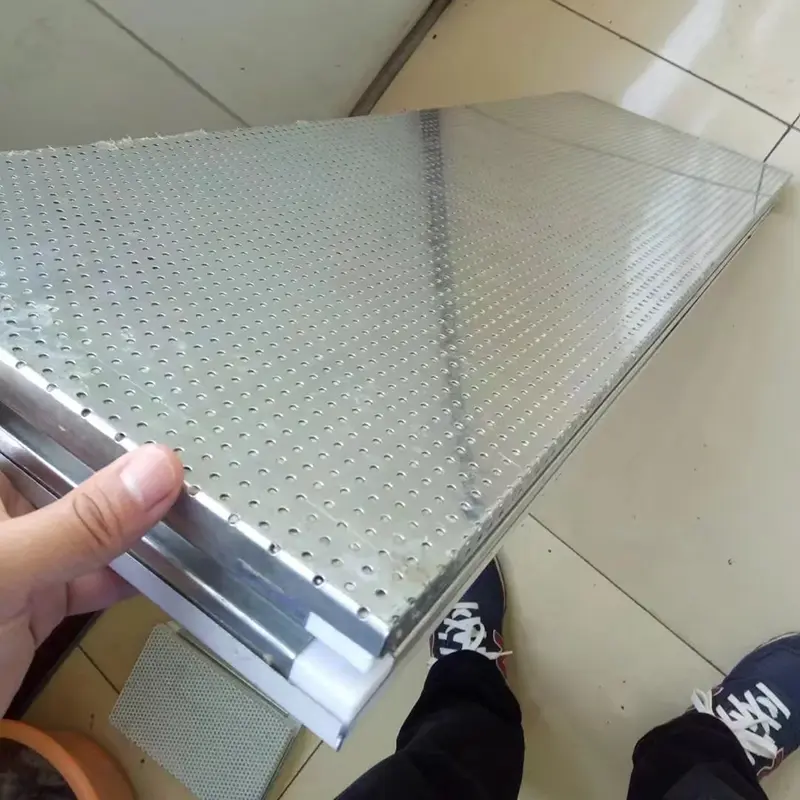

V některých provedeních obvodových plášťů budov se jako povrchové úpravy stropů nebo stěn v kombinaci s nimi používají perforované kovové panelysendvičové panely z minerální vlnyk dosažení jak akustické kontroly, tak izolace. SENBO může dodávat oba typy produktů pro integrované projekty čistých prostor.
V následující tabulce jsou uvedeny standardní parametry. Vlastní konfigurace jsou k dispozici na vyžádání.
| Parametr | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Obkladové materiály | Barevně lakovaná ocel, nerezová ocel 304/316, pozinkovaná ocel, slitina Al-Mg-Mn | Tloušťka 0,3–1,0 mm |
| Základní materiály | Kamenná vlna, sklo-hořčík, oxysulfát hořečnatý, křemičitá hornina, PU, hliníková voština, papírová voština, sádra | Vybírá se podle požadavků na oheň, vlhkost a zatížení |
| Tloušťka panelu | 50/75/100/120/150/200 mm | Přizpůsobitelné |
| Efektivní šířka | 950 / 980 / 1150 / 1180 mm | Vlastní dostupné velikosti |
| Požární hodnocení | Třída A, A1, A2, B1 v závislosti na jádru | Dostupné zkušební zprávy |
| Povrchové úpravy | Antibakteriální povlak, antistatický povlak, fluorocarbonový povlak | Aplikuje se na obkladový materiál |
| Normy | GB 8624-2012, GB/T 23932-2009 | K dispozici dokumentace shody |
Pro nemocniční operační sály a farmaceutické oblasti GMP:Vybírejte nerezové obklady se sklohořčíkovými nebo hořečnatými oxysulfátovými jádry. Ty poskytují odolnost proti vlhkosti, čistitelnost a vysokou strukturální pevnost pro podporu zařízení.
Pro elektronické a polovodičové čisté prostory:Ocelové povrchy s antistatickým barevným povlakem pomáhají předcházet přitahování prachu a statickému poškození. Hliníková voštinová jádra nabízejí lehké stropy s vysokou rovinností.
Pro zpracování potravin a centrální kuchyně:Vyberte obložení z nerezové oceli 304 a jádra odolná proti vlhkosti, jako je sklo-hořčík nebo oxysulfát hořečnatý. Ty vydrží časté mytí a působení dezinfekčních prostředků.
Pro chladírenské sklady a sklady s řízenou teplotou:Polyuretanová jádra poskytují nejlepší tepelnou izolaci. Potvrďte, že požární třída splňuje požadavky místních předpisů, a v případě potřeby zvažte další protipožární ochranu.
Pro běžné průmyslové závody:Jádra z minerální vlny nabízejí cenově výhodnou rovnováhu požární odolnosti a tepelné izolace. Obvykle postačují ocelové obklady s barevným povlakem.
Panely jsou továrně prefabrikovány a smontovány na místě pomocí spojení pero-drážka nebo H-profil. Ručně vyráběné panely s ocelovými obvodovými rámy poskytují vyšší nosnost stropů a zavěšení zařízení. SENBO provádí vstupní kontrolu materiálu, průběžnou kontrolu a finální rozměrovou kontrolu každé šarže. K dispozici je kontrola prvního výrobku a materiálové certifikáty.
1.Nemocniční operační sály, JIP, PCR laboratoře a laboratoře biologické bezpečnosti.
2.Farmaceutické dílny GMP, linky na výrobu vakcín a sterilní plnírny.
3.Dílny na zpracování potravin, mlékárenská zařízení a centrální kuchyně.
4.Výroba elektronických čipů, montáž polovodičů a čisté prostory výroby lithiových baterií.
5.Chladírenské sklady, sklady s řízenou teplotou a precizní laboratorní prostředí.
Panely z minerální vlny jsou nehořlavé třídy A a nabízejí dobrou absorpci zvuku za nižší cenu. Panely z oxidu hořečnatého (sklo-hořčík) jsou třídy A1, jsou odolnější proti vlhkosti a konstrukčně pevnější, díky čemuž jsou vhodné pro prostory s vysokou vlhkostí a stropy, které musí podporovat zařízení.
Ano. Tloušťku panelu lze přizpůsobit od 50 mm do 200 mm, tloušťku obkladu od 0,3 mm do 1,0 mm a lze upravit efektivní šířku. Vlastní délky a detaily připojení jsou také k dispozici na základě projektových výkresů.
Nerezové obklady nebo barevně lakovaná ocel s antibakteriálními nebo fluorokarbonovými povlaky jsou vhodné pro časté čištění dezinfekčními prostředky na bázi alkoholu nebo chlóru. Ověřte kompatibilitu konkrétního dezinfekčního prostředku s naším technickým týmem.
Ano. Ručně vyráběné panely s obvodovými rámy z pozinkované oceli jsou speciálně navrženy pro stropní aplikace, kde lze zavěsit zařízení. Hliníková voštinová jádra se používají také pro lehké stropní systémy. Maximální doporučená délka stropního panelu je obvykle 3000 mm pro kontrolu průhybu.
Dodáváme protokoly o zkouškách požární odolnosti, tepelné vodivosti a příslušných mechanických vlastností. Součástí jsou materiálové certifikáty pro obklady a jádra. Pro projekty GMP nebo nemocnice lze připravit další dokumentaci na podporu validace.
