Hliník-hořčík-manganové panely jsou lehké plechy používané především pro střešní krytiny a obklady stěn.Sestavení SENBOding materiálydodává tyto panely jako součást své produktové řady kovových obalů se zaměřením na sledovatelnost slitin, vlastnosti povlaku a dlouhodobou odolnost vůči povětrnostním vlivům.
Základní materiál je obvykle vybírán z hliníkových slitin řady 3000, přičemž AA3004 je nejběžnější pro architektonické střešní krytiny díky své vyvážené pevnosti a tvarovatelnosti. Mezi další možnosti patří AA3003 pro obecné aplikace, AA3005 pro vyšší pevnost, 5052 pro mořské a pobřežní prostředí a 6061 pro projekty vyžadující zvýšenou konstrukční kapacitu.
Složení slitiny ovlivňuje odolnost proti korozi, pevnost v tahu a zpracovatelnost. Pro potvrzení specifické třídy slitiny a mechanických vlastností pro každou objednávku jsou k dispozici všechny materiálové certifikáty a zprávy o zkouškách fréz.
V závislosti na požadavcích projektu je k dispozici několik povrchových úprav:
Reliéfní povrch přírodní štuk:Poskytuje texturovaný povrch, který zvyšuje tuhost panelu a snižuje odraz světla. Vhodné pro aplikace, kde je preferován přirozený kovový vzhled.
PVDF fluorocarbonový povlak:Aplikuje se pomocí vícevrstvého procesu s obsahem fluorouhlovodíkové pryskyřice alespoň 70 %. Tloušťka povlaku na přední straně je typicky 24 μm nebo více. PVDF poskytuje silnou odolnost proti UV záření a zachování barvy.
Eloxovaná povrchová úprava:Vytváří hustou oxidovou vrstvu, která zlepšuje tvrdost povrchu a odolnost proti korozi. Často se používá pro dekorativní nebo vysoce viditelné aplikace.
Polyesterový povlak:Cenově výhodná varianta do interiéru nebo méně náročných exteriérových podmínek. Výkon se liší podle složení povlaku a tloušťky.
Pevnost v tahu hliník-hořčík-manganového plechu AA3004-H24 je typicky 230 MPa nebo vyšší, s mezí kluzu 200 MPa nebo více a tažností alespoň 3,8 %. Tyto hodnoty jsou založeny na standardních zkušebních certifikátech mlýna a mohou se mírně lišit podle výrobní šarže.
Slitiny hliníku, hořčíku a manganu vytvářejí na povrchu přirozenou vrstvu oxidu, když jsou vystaveny vzduchu. Tato vrstva oxidu poskytuje vlastní odolnost proti korozi. Za normálních atmosférických podmínek je rychlost koroze velmi nízká. Testování reprezentativních potažených panelů solným sprejem neprokázalo žádnou viditelnou korozi po delší expozici, ale konkrétní výkon závisí na typu nátěru, detailech instalace a náročnosti prostředí.
Pro pobřežní nebo průmyslové prostředí lze doporučit silnější povlak PVDF nebo slitinu 5052 pro námořní účely. Pro zachování dlouhodobého vzhledu a výkonu je v agresivním prostředí stále nutná pravidelná kontrola a čištění.
Mezi běžné profily patří YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 a YX65-600 s výškami žeber 25 mm, 45 mm, 50 mm a 65 mm. Výběr profilu závisí na rozpětí, zatížení a požadavcích na architektonické zakřivení.

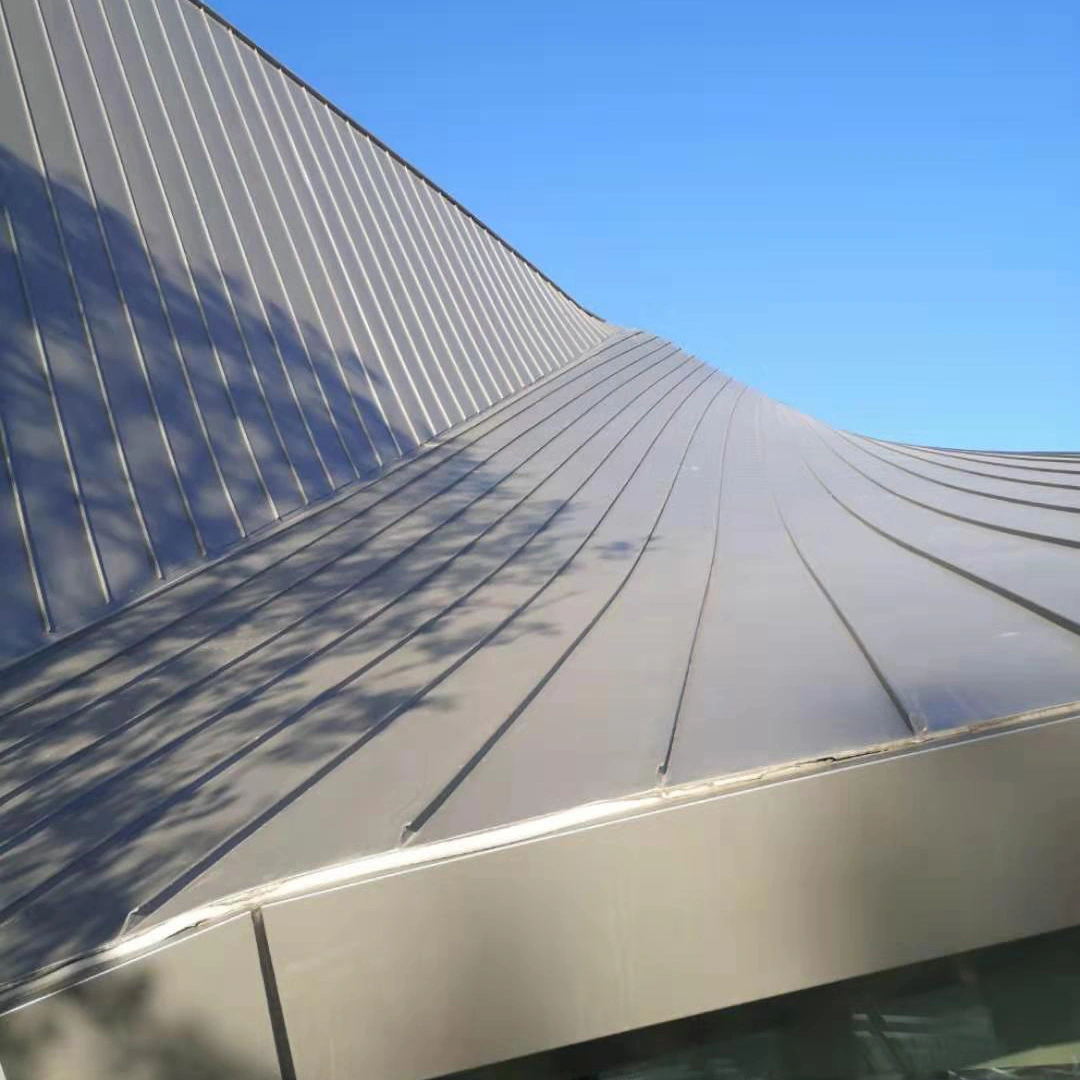

Systém se stojatou drážkou je primární způsob montáže hliníkovo-hořčíko-manganových střešních krytin. Panely jsou připevněny ke spodní konstrukci pomocí skrytých spon a sousední panely jsou mechanicky spojeny pomocí 270° nebo 360° zámku. Tato metoda eliminuje odhalené spojovací prvky a umožňuje tepelný pohyb po délce panelu.
Pro aplikace obkladů stěn lze použít ploché nebo lehce profilované panely s viditelným nebo skrytým upevňovacím systémem. Náš technický tým může doporučit vhodný profil a způsob upevnění na základě výpočtů zatížení větrem a architektonických detailů.
| Parametr | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Třídy slitin | AA3003, AA3004, AA3005, 5052, 6061 | Vybírá se podle prostředí a síly |
| Tloušťka plechu | 0,6–1,5 mm | 0,7–1,2 mm běžné pro střešní krytinu |
| Výška žebra | 25 / 45 / 50 / 65 mm | Závisí na profilu |
| Šířka panelu | 300/330/400/430/470/500/575/600 mm | Efektivní šířka pokrytí |
| Pevnost v tahu (AA3004-H24) | ≥230 MPa | K dispozici je certifikát o zkoušce mlýna |
| Mez kluzu (AA3004-H24) | ≥200 MPa | K dispozici je certifikát o zkoušce mlýna |
| Prodloužení (AA3004-H24) | ≥3,8 % | K dispozici je certifikát o zkoušce mlýna |
| Hustota | 2,73 g/cm³ | Přibližně jedna třetina oceli |
| Možnosti povlakování | PVDF, polyester, elox, přírodní štuk | Tloušťka povlaku dle specifikace |
| Použitelný standard | GB/T 12755-2008 | Profilované ocelové plechy pro stavebnictví |
Pro střešní systémy:Potvrďte požadovaný profil a tloušťku panelu na základě výpočtů rozpětí, zdvihu větru a zatížení sněhem. Systém stojatých drážek se doporučuje pro dlouhé svahy a střechy s nízkým sklonem, aby se umožnil tepelný pohyb.
Pro pobřežní prostředí:Specifikujte slitinu 5052 nebo PVDF nátěrový systém s odpovídající tloušťkou. Pravidelné oplachování sladkou vodou pomáhá odstranit usazeniny soli a prodloužit životnost nátěru.

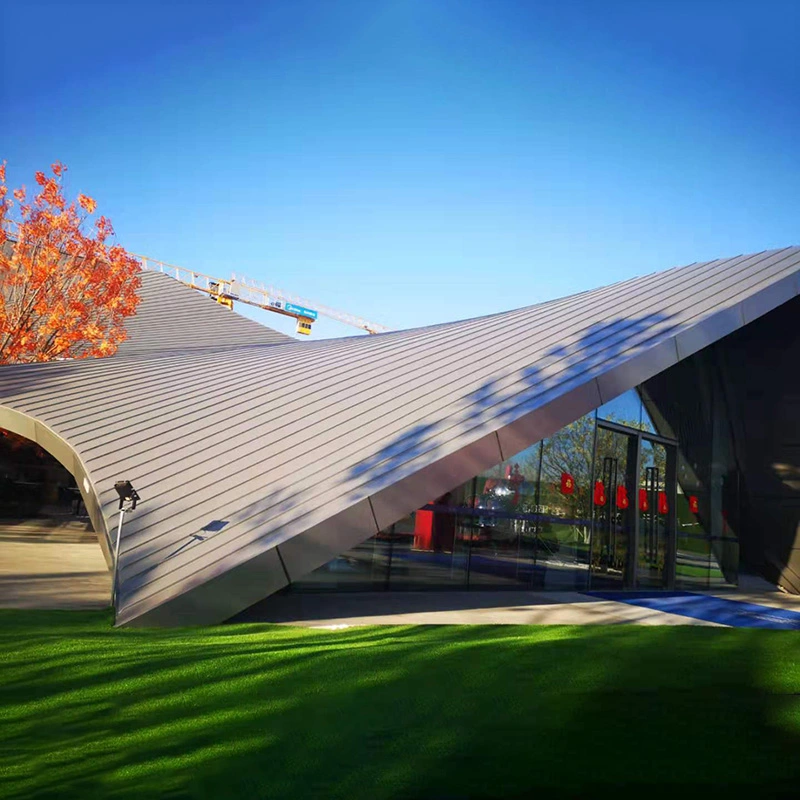

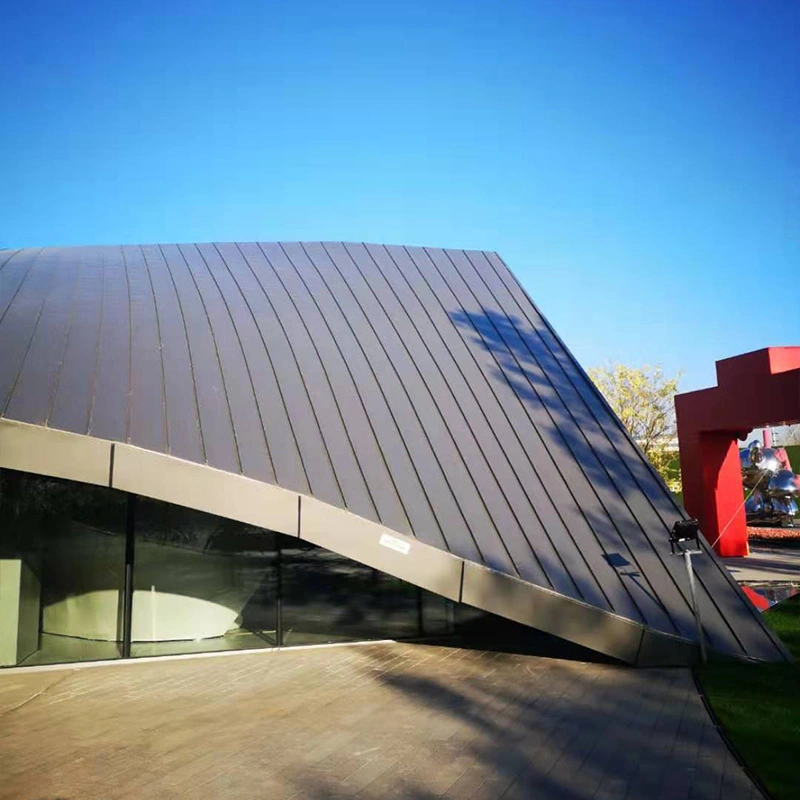

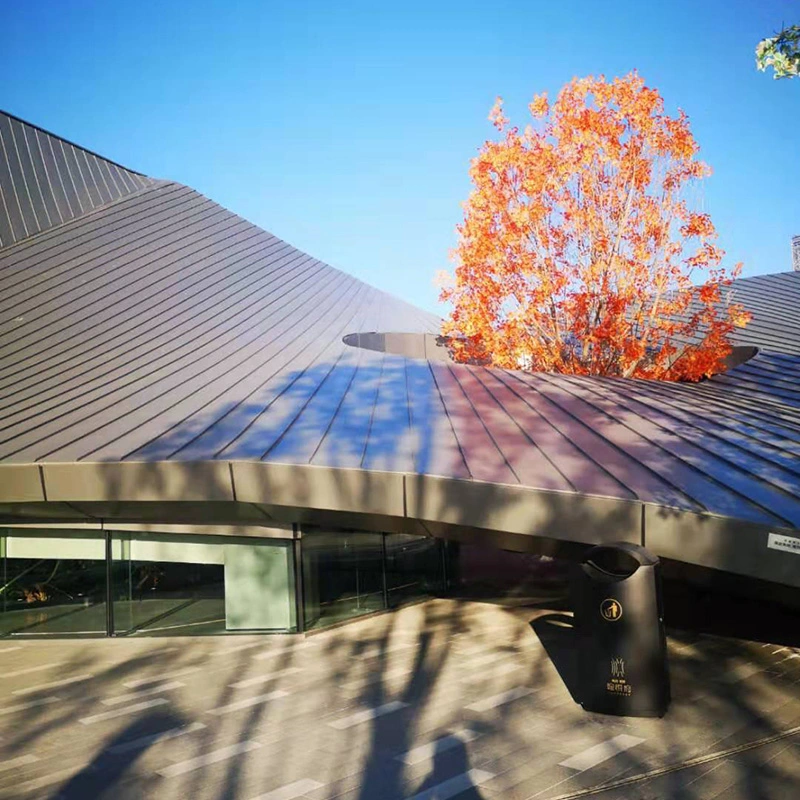

Pro zakřivené nebo složité geometrie:Hliník-hořčík-manganové panely mohou být válcovány do zakřivených nebo zkosených tvarů. Poskytněte včas architektonické výkresy, aby bylo možné zvolit profil a tloušťku plechu pro tvarovatelnost.
Během instalace:Použijte vhodné metody zvedání a manipulace, abyste zabránili deformaci panelu. Ujistěte se, že spodní konstrukce je vyrovnána a že jsou příchytky instalovány v souladu se specifikovanou roztečí. Spojování by mělo být provedeno pomocí kalibrovaného zařízení, aby se dosáhlo správného profilu zámku.
1.Letištní terminály a vysokorychlostní železniční stanice, kde je vyžadována kovová střešní krytina s dlouhým rozpětím.
2.Sportovní stadiony a výstavní centra se zakřivenou nebo složitou geometrií střech.
3.Komerční budovy a nákupní centra, které vyžadují odolnou a vizuálně přitažlivou fasádu.
4.Průmyslové budovy v pobřežním nebo korozivním prostředí.
5.Luxusní rezidenční vily a architektonické projekty na míru.
V některých provedeních obvodových plášťů budov se kombinuje hliník-hořčík-manganová střešní krytinaSendvičové panely z minerální vlnypro tepelnou izolaci aProfilované ocelové plechypro vnitřní vložku tvořící kompletní střešní sestavu. Náš tým vám může pomoci s podrobnostmi o rozhraní mezi těmito produkty.
AA3004 je vhodný pro většinu architektonických střešních a stěnových aplikací díky své vyvážené pevnosti a odolnosti proti korozi. Pro pobřežní nebo námořní prostředí nabízí 5052 vyšší odolnost proti korozi. 6061 lze uvažovat, když je požadována vyšší strukturální pevnost, ale je méně tvárná než slitiny řady 3000.
Za normálních atmosférických podmínek a při správném výběru povlaku mohou panely vydržet 30 let nebo více. Skutečná životnost závisí na jakosti slitiny, typu povlaku, vystavení vlivům prostředí a údržbě. Panely potažené PVDF obecně nabízejí lepší dlouhodobé zachování barvy než polyesterové povlaky.
Ano. Panely mohou být válcovány do konvexních nebo konkávních křivek a zkosených tvarů, aby odpovídaly architektonické geometrii. Tvařitelnost závisí na tloušťce plechu a temperaci slitiny. Náš technický tým může poradit ohledně dosažitelných poloměrů zakřivení pro konkrétní profily.
Systém stojatých švů využívá skryté spony, které jsou připevněny k spodní konstrukci. Panely se nacvaknou na spony a švy jsou mechanicky uzamčeny pomocí šicího stroje. To umožňuje panelům volně se roztahovat a smršťovat podél svahu bez viditelných upevňovacích prvků.
Dodáváme osvědčení o zkoušce frézování pro hliníkovou slitinu, zprávy o tloušťce povlaku a zprávy o zkouškách příslušných výrobků. U konkrétních projektů lze na vyžádání poskytnout další dokumentaci, jako jsou výpočty zdvihu větru nebo údaje o požárním výkonu.
