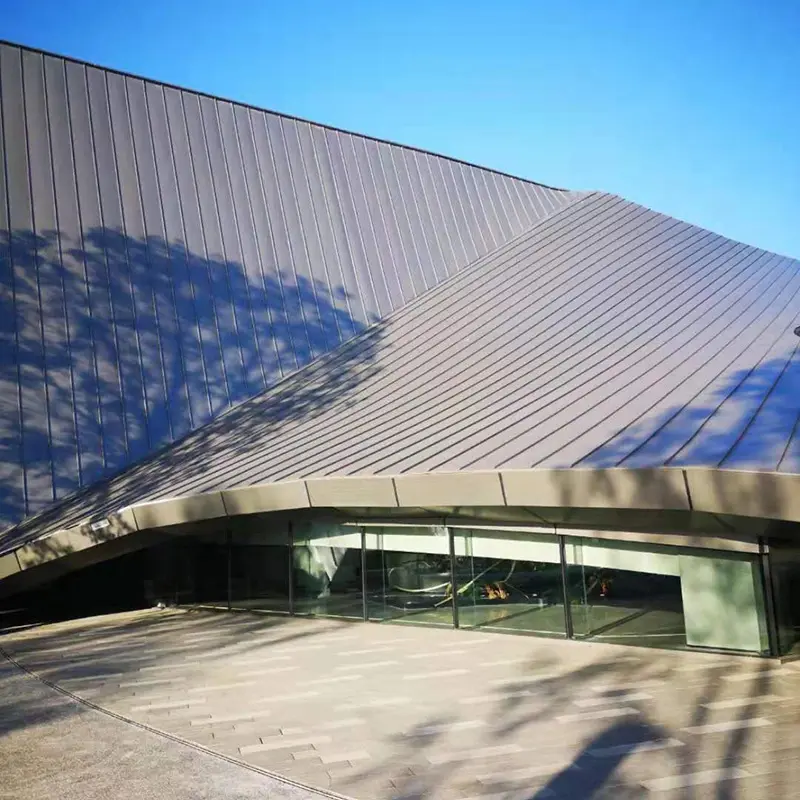

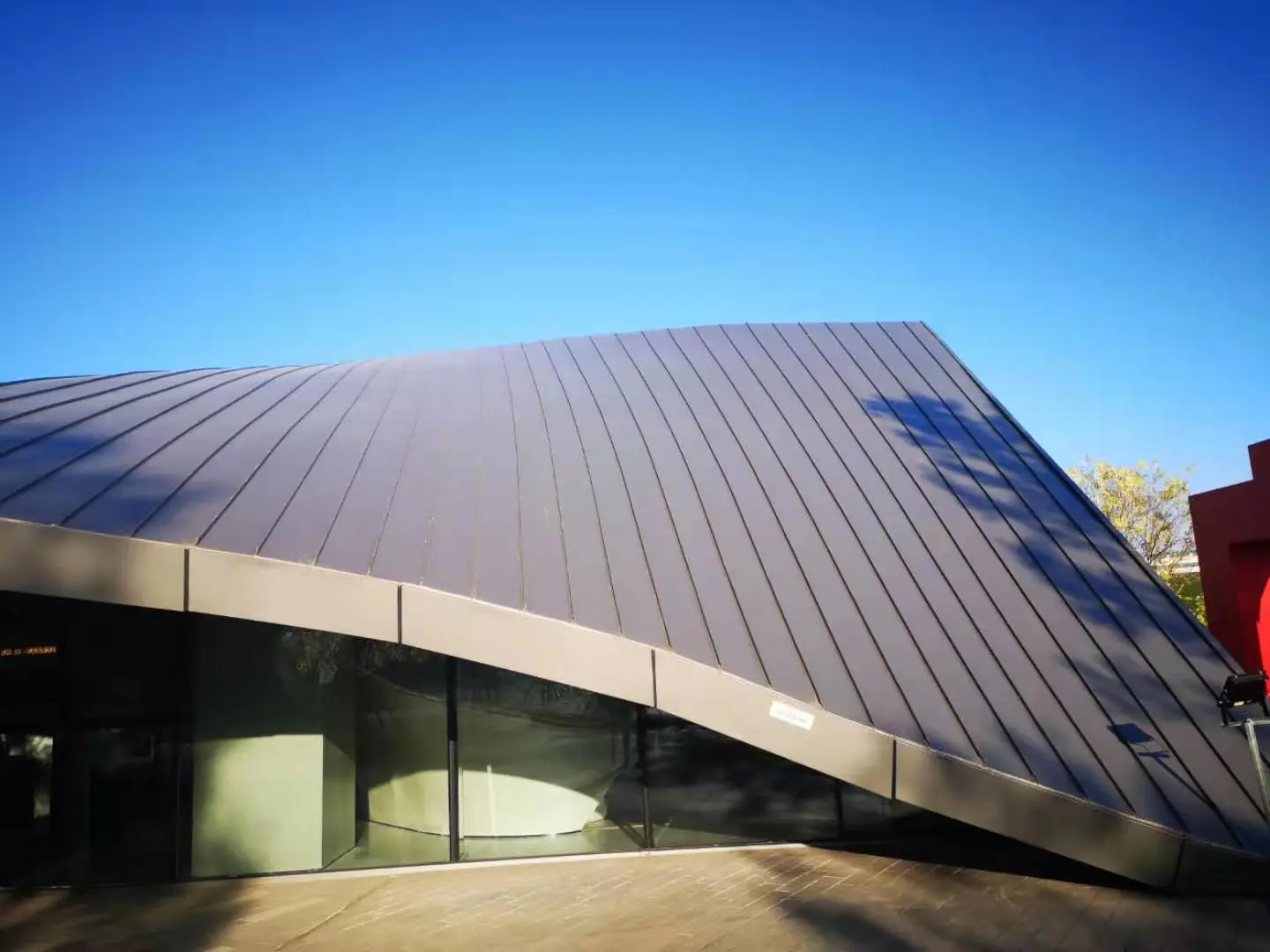

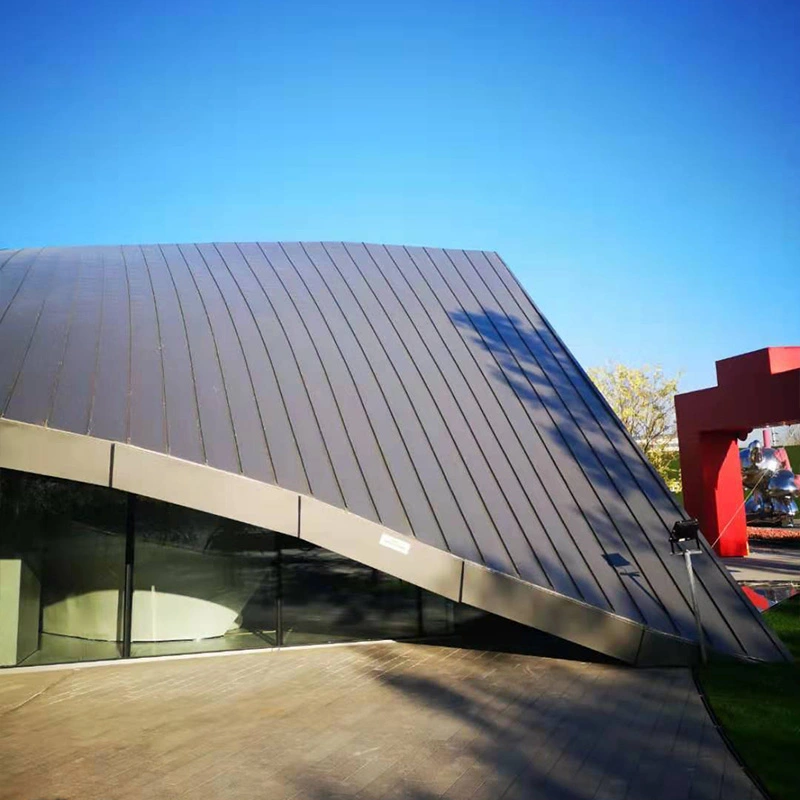

Kovové střešní dekorativní panely

Kovové střešní dekorativní panely tvoří vnější pohledovou vrstvu kovového střešního systému, instalovaného odděleně od hydroizolační vrstvy. Hydroizolace je řešena konstrukčním střešním panelem pod ním, zatímco dekorativní panel vyjadřuje architektonickou formu a poskytuje sekundární výhody, jako je stínění, akustické zlepšení a ochrana hydroizolační membrány. SENBO dodává těmto panelům materiálové certifikáty a záznamy o rozměrové kontrole a projektový tým poskytuje technickou podporu pro uspořádání panelů a pořadí montáže.

Výběr materiálu

Výběr materiálu dekorativního panelu závisí na požadovaném tvaru, hmotnosti a odolnosti vůči povětrnostním vlivům. Běžně se používají následující možnosti:

• Jednoplášťové panely z hliníkové slitiny:Obvykle o tloušťce 2,0 mm až 3,0 mm s povrchovou úpravou PVDF. Nabízejí širokou škálu barev, dobrou tvarovatelnost pro složité tvary a nízkou hmotnost.
• Profilované plechy ze slitiny Al-Mg-Mn:Třídy AA3004 nebo AA3003, s pevností v tahu 240 MPa až 285 MPa a hustotou 2,73 g/cm³, asi třetinovou oproti oceli. Navrženo pro více než 50 let provozu a vhodné pro zakřivené střechy.
• Hliníkové voštinové kompozitní panely:Lícní desky z hliníku o tloušťce 0,8 mm až 1,0 mm spojené s hliníkovým voštinovým jádrem. Délka strany buňky jádra není větší než 9,53 mm a tloušťka stěny alespoň 0,07 mm. Tyto panely poskytují lepší rovinnost a tuhost než pevné plechy stejné hmotnosti.
• Ocelové panely s barevným nátěrem:Použijte vysoce výkonný Al-Zn povlak s PVDF vrchním lakem. Vhodné pro dekorativní zastřešení velkých veřejných budov, kde je preferován ocelový podklad.

Povrchová úprava

Pro architektonické hliníkové panely se doporučuje fluorokarbonový povlak PVDF. Obsah pryskyřice by měl být alespoň 70 % a tloušťka povlaku musí splňovat YS/T 429.2. PVDF poskytuje silnou odolnost vůči ultrafialovému světlu a udržuje stálost barev po dobu více než 20 let s minimálním vyblednutím nebo křídováním.

Sestavení systému

Dekorativní vrstva se obvykle instaluje nad hydroizolaci pro vytvoření dvouvrstvé kovové střechy. Ve střeše vstupní haly mezinárodního výstaviště Nová Čína fáze II byla montáž zdola nahoru: 0,8 mm Al-Zn profilovaný plech se stojatými švy jako vodotěsná vrstva, vodotěsná membrána, tepelná izolace, systém dekorativního rámování a povrch dekorativního panelu. Toto oddělení udržuje hydroizolaci nezávislou na estetické vrstvě.

Shrnutí specifikace

Data aplikace projektu

Střecha terminálu letiště

Rozšiřování terminálu 5 velkého mezinárodního letiště využilo 267 000 m² kovových střešních krytin na hlavním terminálu, vestibulech a nástupních mostech. Dekorativní panely byly 0,8 mm silné profilované ocelové plechy s vysokým obsahem Al-Zn povlaku poskytující čtyři až šestkrát vyšší odolnost proti korozi než standardní pozinkovaná ocel. Povrch PVDF zůstal stabilní mezi -40 °C a 150 °C a nabízí dlouhodobou UV ochranu. Projekt získal zlatou cenu za inženýrství systémů kovových krytů v roce 2024 Architectural Waterproofing Industry Science and Technology Awards.

Dekorativní hliníkový systém výstaviště

Fáze II mezinárodního výstavního centra Nová Čína v Pekingu pokrývá asi 280 000 m² kovových střešních krytin. Střecha registrační haly použila jako dekorativní vrstvu hliníkové panely o tloušťce 3 mm s PVDF povlakem, které jsou podepřeny rámem ze čtvercových trubek z hliníkové slitiny. Pod dekorativní vrstvou střecha obsahovala 0,8 mm profilovanou ocelovou profilovanou Al-Zn vrstvu se stojatými švy, dvě vrstvy izolace z minerální vlny o celkové tloušťce 140 mm při hustotě 160 kg/m³, TPO membránu a perforovanou profilovanou ocelovou zvukově izolační vrstvu. Dekorativní panely byly instalovány nezávisle na hydroizolaci, čímž bylo dosaženo požadovaného vizuálního efektu, aniž by byla ohrožena vodotěsnost.

Komplexní geometrie střechy na výstavišti

Mezinárodní výstavní centrum Xuzhou Huaihai použilo dekorativní panelový systém se stupňovitými výškami a protínajícími se úrovněmi. Na horní římsu byla použita hliníková dýha o tloušťce 3 mm a na spodní římse byly použity hliníkové kompozitní panely o tloušťce 4 mm. Projektový tým použil Rhino a Grasshopper pro parametrické modelování k analýze zakřivení a optimalizaci panelů se čtyřmi nekoplanárními vrcholy do plochých tvarů. Dekorativní střecha byla sestavena modulární instalací a kompletní plášť budovy prošel technickým ověřením na odolnost, vodotěsnost, tepelný výkon a strukturální integritu.

Dvojitě zakřivená voštinová panelová střecha

Hlavní místo trvalého místa Zhongguancun Forum využívalo nepravidelný dvojitě zakřivený hliníkový voštinový panelový systém pro 6 000 m² střešní plochy. Více než 1000 jedinečných specifikací panelů bylo uspořádáno ve vrstvených konfiguracích. Nosná konstrukce používala vějířovitý vyzařovací rám s vícesměrně nastavitelnými konzolami umožňujícími rotaci ±15° v rovině a úhlové nastavení mezi 75° a 105°. Dva až tři voštinové panely byly smontovány do jedné rámové jednotky v továrně a poté instalovány na místě jako kompletní moduly. Tento prefabrikovaný přístup zkrátil harmonogram výstavby téměř o třetinu ve srovnání s tradičními metodami.

Designové prvky

• Flexibilita formuláře:Panely mohou být ploché, zakřivené, zúžené nebo dvojitě zakřivené. Parametrické modelování pomáhá převádět složitou geometrii na sestavitelné panely.
• Dlouhodobá barevná stálost:PVDF povlaky odolávají UV blednutí a křídování a udržují si vzhled po dobu více než 20 let.
• Nízká hmotnost:Hliníkové a voštinové panely snižují strukturální zatížení ve srovnání s masivním ocelovým nebo betonovým pláštěm.
• Nezávislá hydroizolace:Dekorativní vrstva neproniká hydroizolací, což snižuje riziko netěsností v upevňovacích bodech.
• Efektivní instalace:Jednotné sestavy voštinových panelů snižují práci na místě a zlepšují zarovnání na složitých površích.

Typické aplikace

• Dekorativní střešní vrstvy pro letištní terminály a vysokorychlostní železniční stanice.
• Velké veřejné budovy, jako jsou výstavní centra, stadiony a divadla.
• Významné budovy s jedinečnými nebo nepravidelnými tvary střech.
• Komerční komplexy, luxusní hotely a vily vyžadující výrazný vzhled střechy.

Poznámky k instalaci

• Před umístěním dekorativních panelů ověřte vyrovnání nosné konstrukce.
• Používejte zvedací zařízení s měkkými popruhy, aby nedošlo k poškrábání hotového povrchu.
• Pro zajištění správného zapojení dodržujte postup výrobce pro závěsné nebo sdružené systémy.
• U zakřivených panelů před konečným upevněním zkontrolujte orientaci panelu a nastavení opěrného držáku.
• Utěsněte spáry a hrany podle architektonických detailů, zejména tam, kde se panely setkávají s lemováním nebo prostupy.

FAQ

Jaký je rozdíl mezi dekorativními panely a hydroizolační vrstvou?

Hydroizolační vrstva je souvislý kovový plech nebo membrána, která zabraňuje pronikání vody. Dekorativní panel sedí nad ním a nemusí být vodotěsný. Toto oddělení znamená, že dekorativní vrstva může být perforovaná, zakřivená nebo panelovaná, aniž by byla ovlivněna odolnost střechy vůči povětrnostním vlivům.

Jaký typ panelu je nejlepší pro zakřivenou střechu?

Profilované plechy ze slitiny Al-Mg-Mn lze válcovat do zakřivených tvarů a často se používají pro hladké střechy s jedním obloukem. Pro dvojitě zakřivené nebo volně tvarované povrchy jsou vhodnější hliníkové voštinové panely, protože je lze vyrobit do složitých, nerovinných tvarů při zachování rovinnosti.

Jak se udržuje barevná konzistence na velké střeše?

Pokud je to možné, všechny panely pro stejný povrch by měly pocházet ze stejné série svitků. Pokud se nelze vyhnout více šaržím, měl by být barevný rozdíl řízen na specifikovanou hodnotu ΔE. PVDF povlaky ze stejného nátěrového systému mívají konzistentní barvu a lesk.

Mohou být dekorativní panely použity na renovačních projektech?

Ano, na stávající střechu lze přidat dekorativní kovové panely pro změnu vzhledu nebo zlepšení tepelného výkonu za předpokladu, že stávající konstrukce unese dodatečnou hmotnost. Před pokračováním je vyžadováno posouzení konstrukce.

Kontrola kvality a dokumentace

Dodavatelé by měli poskytnout materiálové certifikáty pro hliníkovou slitinu nebo ocelový substrát, zprávy o tloušťce povlaku a záznamy o rozměrové kontrole. U složitých geometrií by měly být před výrobou zkontrolovány výrobní výkresy a plány panelů. Kontroly na místě by měly potvrdit rozměry panelu, povrchovou úpravu a bez poškození při přepravě.

Úvahy o výběru

• Ověřte si u výrobce limity architektonické geometrie a velikosti panelu již ve fázi návrhu.
• Vyberte typ nátěru na základě vystavení budovy UV záření a požadované životnosti.
• U pobřežních nebo průmyslových areálů ověřte, že metalický nátěr a nátěrový systém jsou vhodné pro kategorii koroze.
• Naplánujte nosné rámování a rozsah nastavení držáku tak, aby vyhovovaly tolerancím panelu a tepelnému pohybu.
• Zvažte přístupovou cestu pro údržbu pro kontrolu a čištění dekorativního povrchu.
