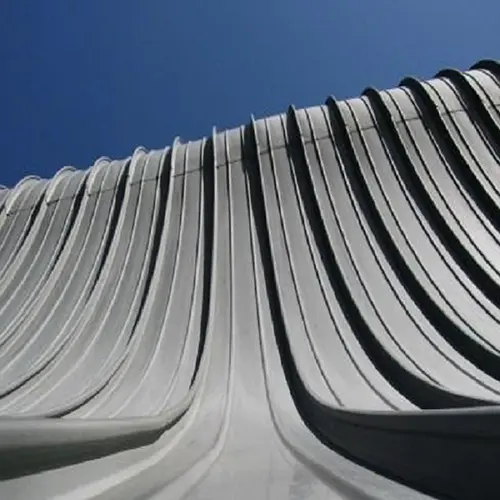

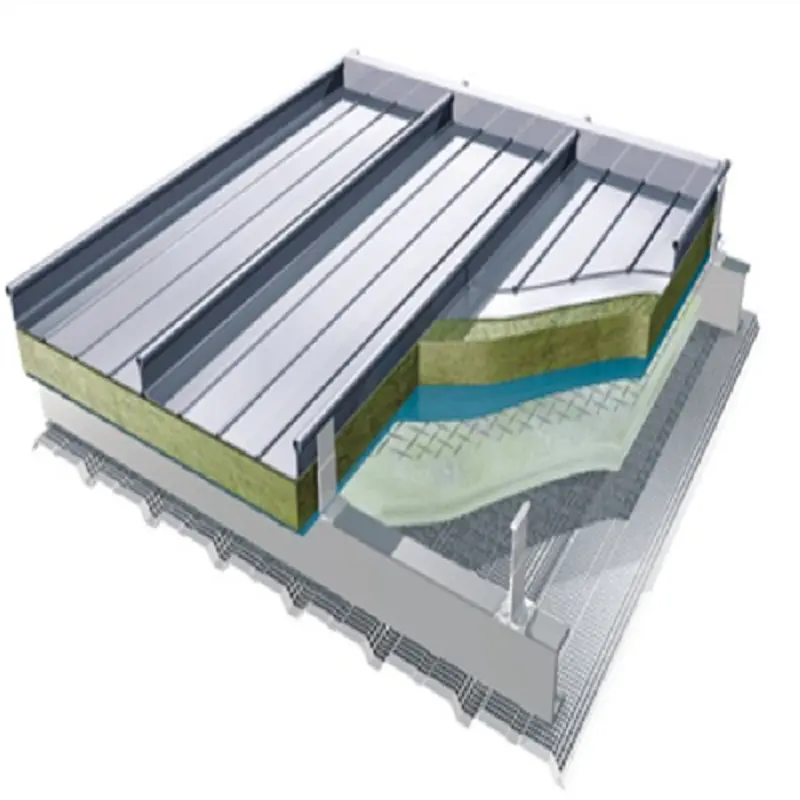

Obloukové střešní panely Alu-Mg-Mn

Stavební materiály SENBOdodává Alu-Mg-Mn obloukové střešní panely jako součást svého sortimentu kovových střešních systémů. Tyto panely jsou vyrobeny ze slitiny hliníku, hořčíku a manganu řady AA3004 a jsou tvarovány do zakřivených nestandardních profilů, aby splňovaly architektonické požadavky na složité geometrie střech.

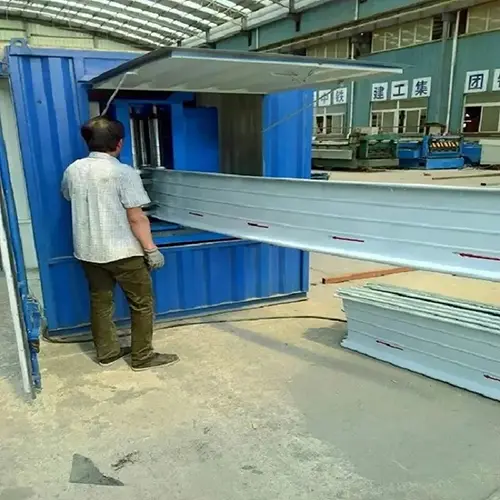

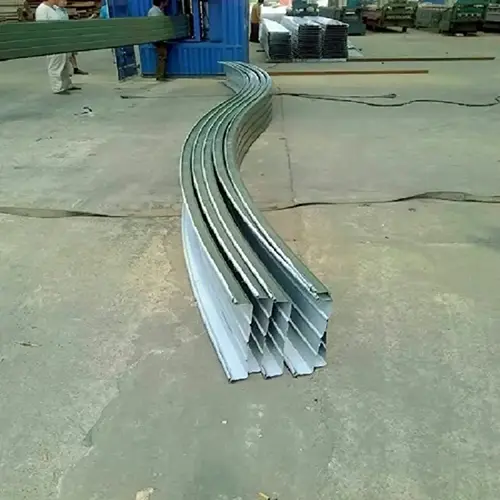

Obloukový střešní panel Al-Mg-Mn je specializovaný profilovaný panel vyrobený pomocí vysokorychlostního a přesného zařízení pro válcování. Složení substrátu obsahuje 1,0 %–1,5 % manganu a 0,8 %–1,3 % hořčíku, přičemž zbytek tvoří hliník. Jako derivát standardních Al-Mg-Mn panelů se stojatou drážkou prochází obloukový panel specializovaným tvářecím procesem pro transformaci plochých plechů do zakřivených tvarů. To podporuje moderní architektonické návrhy, jako jsou obloukové, zakřivené a kulové tvary střech.

Složení slitiny a dostupné profily

Dostupné profily zahrnují modely jako YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 a YX28-205-820. Panely ve tvaru vějíře a zkosené panely lze také přizpůsobit tak, aby splňovaly specifické požadavky projektu.

Tyto panely jsou široce používány v nestandardních střešních systémech velkých veřejných budov, včetně letištních terminálů, stadionů a konferenčních a výstavních center. Povrch produktu je ošetřen procesem předrolování a je k dispozici s fluorokarbonovým povlakem PVDF, který kombinuje architektonickou estetiku s odolností.

Osvědčený výkon

1. Adaptabilita na nestandardní tvary střech

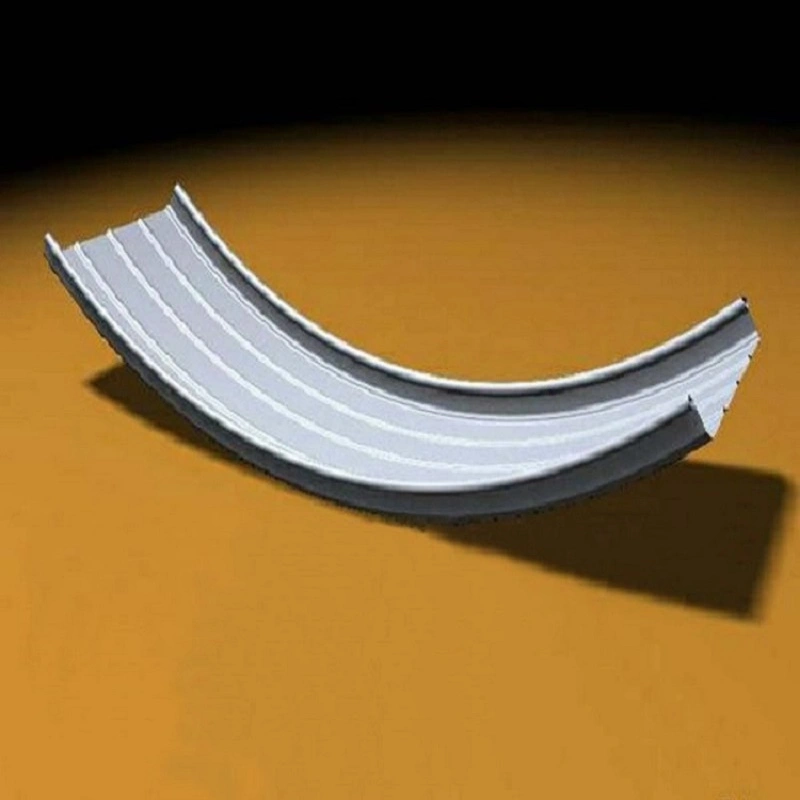

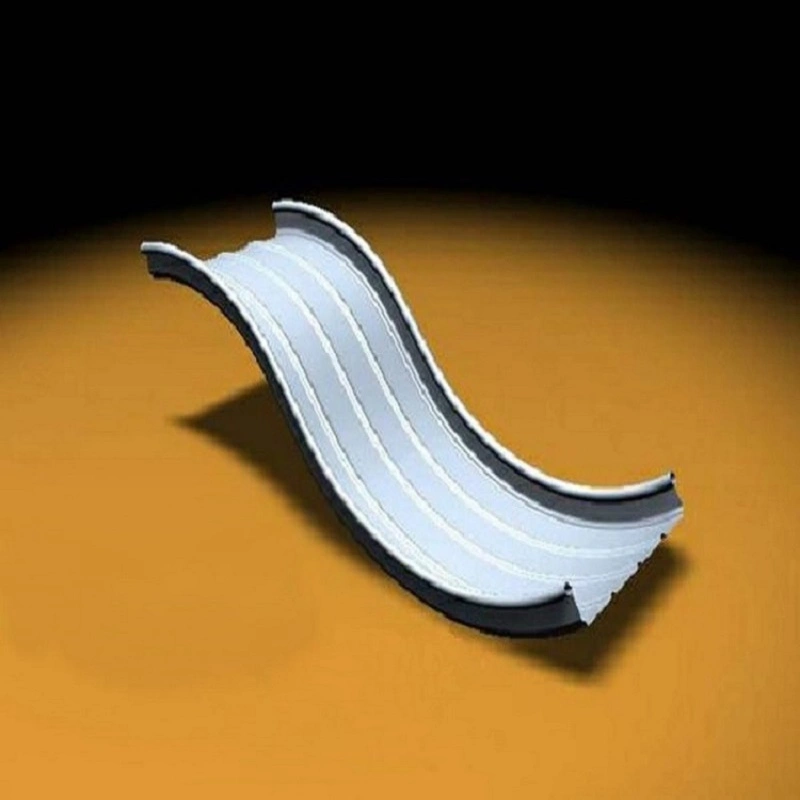

Slitina hliníku, hořčíku a manganu nabízí rovnováhu mezi pevností a flexibilitou, díky čemuž je vhodná pro tvarování složitých tvarů střech, jako jsou 3D zakřivené, kulovité a vějířovité povrchy. Díky specializovaným technologiím výroby zakřivených a vějířových panelů mohou tyto klenuté panely splňovat různé požadavky na design při zachování vodotěsnosti.

Výrobek je použitelný pro různé architektonické formy, včetně střech s pozitivním nebo negativním zakřivením, obloukových střech, jedno- a dvoušikmých střech, propojených střešních konstrukcí, šikmých střech a zakřivených střech.

2. Validace v projektech velkorozponových obloukových střech

Projekt přístřešku mezi sklady v Zhangzhou Grain Depot ve Fujianu využíval obloukový vlnitý střešní systém potažený hliníkem, hořčíkem a manganem. Stavba zabírá 18 metrů s délkou 108 metrů a zabírá celkovou plochu téměř 2000 metrů čtverečních.

Střecha je tvořena hliníkovo-hořčíkovo-manganovými vlnitými panely modelu YT6118 o tloušťce 1,2 mm. Výška oblouku je 4,085 metru a poměr stoupání k rozpětí je 0,23. Instalace byla dokončena do šesti dnů. Panely byly vyrobeny sešitím tří menších jednotek do jediné základní jednotky, která byla poté zvednuta a připevněna k zapuštěným ocelovým součástem. Jednotky byly spojeny metodou vodotěsného spojování.

3. Lehká konstrukce s vysokou pevností

Hliník má hustotu přibližně 2,73 g/cm³, což je asi jedna třetina hustoty oceli. Hliník-hořčík-manganové panely vykazují mez kluzu minimálně 190 MPa, pevnost v tahu 240–285 MPa a tažnost minimálně 3 %. Při zachování strukturální integrity tyto obloukové panely snižují vlastní zatížení střešního systému.

V projektu Zhangzhou Grain Depot návrh zohlednil rovnoměrně rozložené živé zatížení 0,3 kN/m² a návrhový tlak větru 0,40 kN/m² na základě 10leté doby návratnosti.

4. Odolnost proti korozi a trvanlivost

Substrát ze slitiny hliníku, hořčíku a manganu má vlastní vlastnosti odolné vůči korozi. Přirozeně vytvořená povrchová oxidová vrstva zabraňuje oxidaci a korozi a zároveň nabízí odolnost vůči kyselinám a zásadám. Panely s povrchovou úpravou mohou v drsném prostředí vytvořit samoopravný ochranný film, díky čemuž jsou vhodné pro vlhké podnebí. Designová životnost je přes 50 let se zárukou na nátěr 15–20 let.

Shrnutí technických údajů

Následující parametry vycházejí ze standardní výroby a příslušných norem. K dispozici je přizpůsobení pro splnění specifických požadavků projektu.

Proč tyto panely fungují dobře

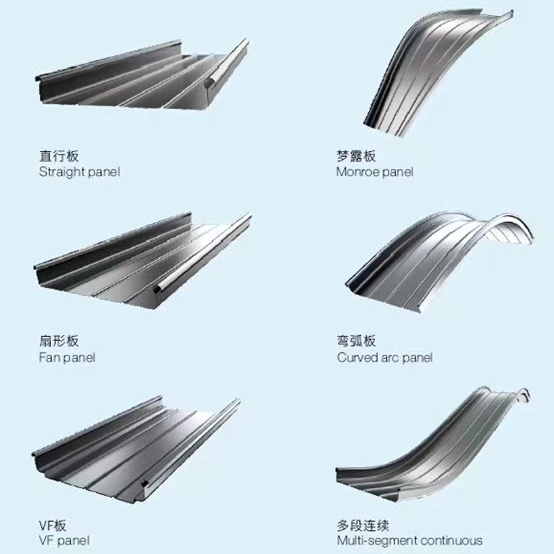

1. Flexibilní tvarování pro komplexní návrhy.Panely mohou být zpracovány do nepravidelných tvarů, jako jsou vějířovité, zkosené, konvexní a konkávně zakřivené a kulové panely. To podporuje personalizované požadavky na design moderní architektury pro zakřivené povrchy a obloukové střechy.

2. Lehký s vysokou pevností v tahu.S hustotou asi třetinovou oproti oceli a pevností v tahu nad 240 MPa panely splňují požadavky na velkorozponové střešní krytiny, včetně rozponů přesahujících 18 metrů.

3. Odolnost proti korozi a dlouhá životnost.Slitina přirozeně tvoří ochrannou vrstvu oxidu. Systém je navržen na životnost přes 50 let se zárukou na nátěr 15–20 let.

4. Spolehlivá hydroizolace pomocí modulárního blokování.Modulární spojovací proces spojování zajišťuje těsné spoje panelů a spolehlivé odvodnění a hydroizolaci.

5. Recyklovatelný materiál.Materiál z hliníkové slitiny je plně recyklovatelný, což podporuje cíle zelené budovy.

Návrhové a instalační faktory

Pro zakřivené nebo kulové střechy:Spolupracujte s výrobcem již ve fázi návrhu, abyste potvrdili dosažitelný poloměr zakřivení pro vybraný profil a tloušťku. Vějířovité a zkosené panely vyžadují přesné dílenské výkresy.

Pro aplikace s dlouhým rozpětím:Ověřte schopnost rozpětí panelu vůči požadovanému zatížení. Projekt Zhangzhou Grain Depot používal panely o tloušťce 1,2 mm na rozpětí 18 metrů, ale každý projekt by měl být vypočítán na základě místního zatížení větrem a sněhem.

Pro pobřežní prostředí nebo prostředí s vysokou vlhkostí:Pro lepší odolnost vůči povětrnostním vlivům zvolte PVDF fluorocarbonový povlak. Ujistěte se, že druh podkladu a nátěrový systém jsou kompatibilní s očekávanými podmínkami expozice.

Během instalace:Panely jsou obvykle prefabrikovány do jednotek v továrně a zvednuty na místo. Pro zajištění vodotěsných spojů použijte předepsaný způsob spojování. Dodržujte pokyny výrobce pro manipulaci, zvedání a upevnění, aby nedošlo k poškození povrchu.

Typické typy projektů

1.Zakřivené, kulovité a nepravidelně tvarované střešní systémy pro velké veřejné budovy, jako jsou stadiony a výstavní centra.

2.Komplexní tvarové zastřešení a fasádní systémy pro letištní terminály a vysokorychlostní nádraží.

3.Dlouhé obloukové střešní konstrukce, jako jsou sklady a zemědělské skleníky.

4.Střešní systémy pro významné budovy s jedinečnými požadavky na architektonický design.

Otázky kupujícího zodpovězeny

1. Jak se oblouková střešní krytina Al-Mg-Mn liší od standardních panelů se stojatou drážkou?

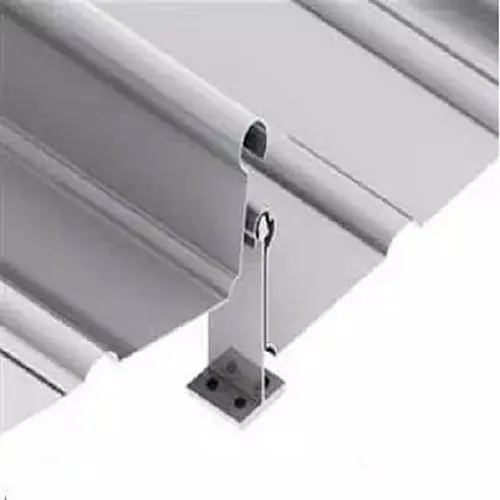

Standardní panely se stojatou drážkou jsou obvykle rovné a instalují se na ploché nebo mírně šikmé střechy. Obloukové panely procházejí dodatečným tvarováním, aby se vytvořily zakřivené profily, které sledují konvexní, konkávní nebo kulové geometrie střechy. Oba systémy používají podobnou technologii vzájemně propojených švů, ale obloukové panely jsou speciálně navrženy pro nestandardní tvary střech.

2. Jaký je minimální poloměr zakřivení dosažitelný pro tyto panely?

Minimální poloměr zakřivení závisí na profilu panelu, tloušťce materiálu a teplotě slitiny. To by mělo být potvrzeno výrobcem ve fázi návrhu. Včasné poskytnutí výkresů geometrie střechy může pomoci určit, zda vybraný panel může dosáhnout požadovaného zakřivení, aniž by došlo ke snížení konstrukčního výkonu.

3. Jsou tyto panely vhodné pro pobřežní prostředí?

Ano. Slitina hliníku, hořčíku a manganu má přirozenou odolnost proti korozi a fluorokarbonový povlak PVDF dále zlepšuje odolnost proti povětrnostním vlivům. Díky tomu jsou panely vhodné pro pobřežní prostředí a prostředí s vysokou vlhkostí. Návrhová životnost je za normálních podmínek přes 50 let.

4. Jak se vyrábí vějířové a zúžené panely?

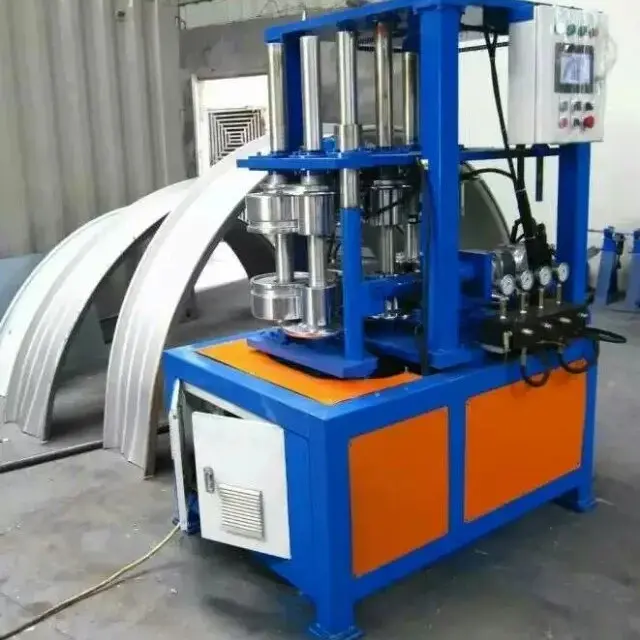

Vějířovité a zkosené panely jsou vyráběny pomocí specializovaného tvářecího zařízení a vlastních nástrojů. Obvykle jsou vyráběny na základě dílenských výkresů odvozených z geometrie střechy. Každý panel je individuálně tvarován tak, aby odpovídal jeho specifické poloze na zakřiveném povrchu, což zajišťuje správné usazení a vodotěsné švy.

5. Jaké informace o projektu jsou potřebné pro cenovou nabídku?

Uveďte prosím výkresy geometrie střechy (včetně poloměru zakřivení), profil panelu, tloušťku, typ povlaku, množství a umístění projektu. Pokud jsou požadovány vějířovité nebo zkosené panely, přiložte podrobné výkresy rozložení. To pomáhá našemu týmu připravit přesnou nabídku a plán výroby.
