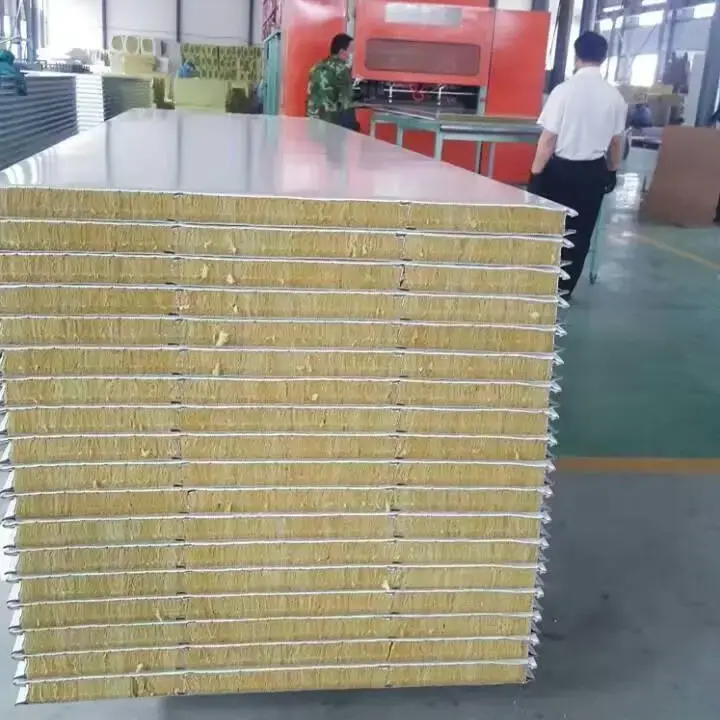

Sendvičové panely z minerální vlny jsou kompozitní stavební panely skládající se z jádra z minerální vlny spojeného mezi dvěma kovovými obklady.Stavební materiály SENBOdodává tyto panely pro aplikace střech, stěn a příček v budovách s ocelovými konstrukcemi se zaměřením na požární odolnost, tepelnou izolaci a dlouhodobou rozměrovou stabilitu.
Jádro se vyrábí z přírodních hornin, jako je čedič, taví se při teplotách nad 1450 °C a zvlákňuje do nespojitých vláken. Vlákna jsou před tvarováním do tuhých desek ošetřena vodoodpudivými činidly a pojivy. Hustota jádra se typicky pohybuje od 120 kg/m³ do 150 kg/m³, což poskytuje rovnováhu mezi tepelnou izolací, požární odolností a konstrukční podporou.
Obkladové materiály zahrnují ocel s barevným povlakem, pozinkovanou ocel, ocel potaženou slitinou hliníku a zinku, nerezovou ocel, slitinu hliníku a slitinu hliníku, hořčíku a manganu. Tloušťka obkladu se pohybuje od 0,3 mm do 0,8 mm. Obklad chrání jádro před vlhkostí a mechanickým poškozením a zároveň dodává vnější vzhled.
Obvykle se používají dva způsoby výroby:
Strojově vyráběné panely:Vyrábí se na kontinuálních automatizovaných linkách, kde se jádro z minerální vlny a ocelové obklady spojují pod řízeným tlakem a teplotou. Tato metoda poskytuje konzistentní kvalitu a je nákladově efektivní pro velkoobjemové standardní panely. Strojově vyráběné panely jsou vhodné pro běžné průmyslové budovy, sklady a standardní příčky.
Ručně vyráběné panely:Sestaven s obvodovým rámem z pozinkované oceli nebo profilů z hliníkové slitiny, s jádrem z minerální vlny vloženým a přilepeným uvnitř rámu. Tato konstrukce poskytuje vyšší pevnost hrany, lepší rovinnost a větší nosnost. Ručně vyráběné panely jsou určeny pro příčky čistých prostor, stropy, které podporují zařízení, a špičkové architektonické aplikace.
Kamenná vlna je anorganický vláknitý materiál klasifikovaný jako nehořlavý třídy A podle GB 8624. Jádro vydrží trvalé vystavení teplotám nad 1000 °C bez ztráty strukturální integrity. Limity požární odolnosti se liší podle tloušťky panelu a konstrukce:
50 mm panel:Požární odolnost cca 60 minut.
100 mm panel:Požární odolnost cca 120 minut.
Panel 150 mm:Požární odolnost cca 180 minut.
Tyto hodnoty jsou založeny na standardních konfiguracích požárních zkoušek a měly by být potvrzeny příslušným protokolem o zkoušce pro konkrétní sestavu panelu.
Tepelná vodivost jádra z minerální vlny se pohybuje od 0,035 W/(m·K) do 0,043 W/(m·K). To poskytuje účinnou tepelnou izolaci pro horké i studené prostředí. V chladírnách a budovách s řízenou teplotou by se tloušťka panelu měla vypočítat na základě požadovaného tepelného odporu a rozdílu vnitřní a venkovní teploty.
Porézní vláknitá struktura minerální vlny přispívá k pohlcování zvuku a zvukové izolaci. Pro panel s hustotou jádra 120 kg/m³ je vážený index neprůzvučnosti přibližně Rw = 29–30 dB. Díky tomu jsou panely vhodné pro aplikace, kde je vyžadována kontrola hluku, jako jsou místnosti s vybavením, oblasti mechanických provozů a dělicí stěny mezi hlučnými a tichými zónami.
V porovnání s jednoplášťovými profilovanými plechy je také snížen hluk při dopadu deště na plechové střechy, protože jádro z minerální vlny absorbuje energii nárazu a tlumí přenášený zvuk.
| Parametr | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Obkladový materiál | Ocel s barevným povlakem, pozinkovaná ocel, ocel s povlakem Al-Zn, nerezová ocel, slitina hliníku, slitina Al-Mg-Mn | Tloušťka 0,3–0,8 mm |
| Materiál jádra | Hydrofobní kamenná vlna | Hustota 120–150 kg/m³ |
| Tloušťka panelu | 50/75/80/100/120/150/175/200/250 mm | Přizpůsobitelné |
| Efektivní šířka | 950 / 1000 / 1150 mm | 500–1200 mm přizpůsobitelné |
| Délka panelu | Až 15 000 mm | Řez na požadavky projektu |
| Požární hodnocení | Třída A (A1) nehořlavý | Za GB 8624 |
| Tepelná vodivost | 0,035–0,043 W/(m·K) | Základní vlastnost materiálu |
| Zvuková izolace | Rw = 29–30 dB | Hustota jádra 120 kg/m³ |
| Hydrofobnost | ≥98 % | Základní vlastnost materiálu |
| Koeficient kyselosti | ≥1,8 | Základní vlastnost materiálu |
| Platné normy | GB/T 23932-2009, GB 8624 | K dispozici dokumentace shody |
Pro protipožární příčky:Vyberte tloušťku panelu na základě požadované doby požární odolnosti. Panel o tloušťce 100 mm poskytuje přibližně 120 minut požární odolnosti, což splňuje požadavky na mnoho stěn požárních úseků. Potvrďte zkušební protokol konkrétní sestavy pro shodu.
Pro střechy:Tloušťka panelu by se měla vypočítat z požadavku na tepelnou izolaci a očekávaného zatížení střechy. Panely z vlnitého profilu se běžně používají pro střechy ke zlepšení odvodnění a strukturální tuhosti. Polyuretanové těsnění okrajů může být specifikováno pro lepší odolnost proti vodě ve spojích panelů.
Pro stěny:Panely s perem a drážkou poskytují čistý vzhled a dobré utěsnění spojů. Šířku panelu lze zvolit tak, aby se minimalizoval odpad při řezání na základě rozměrů stěny.

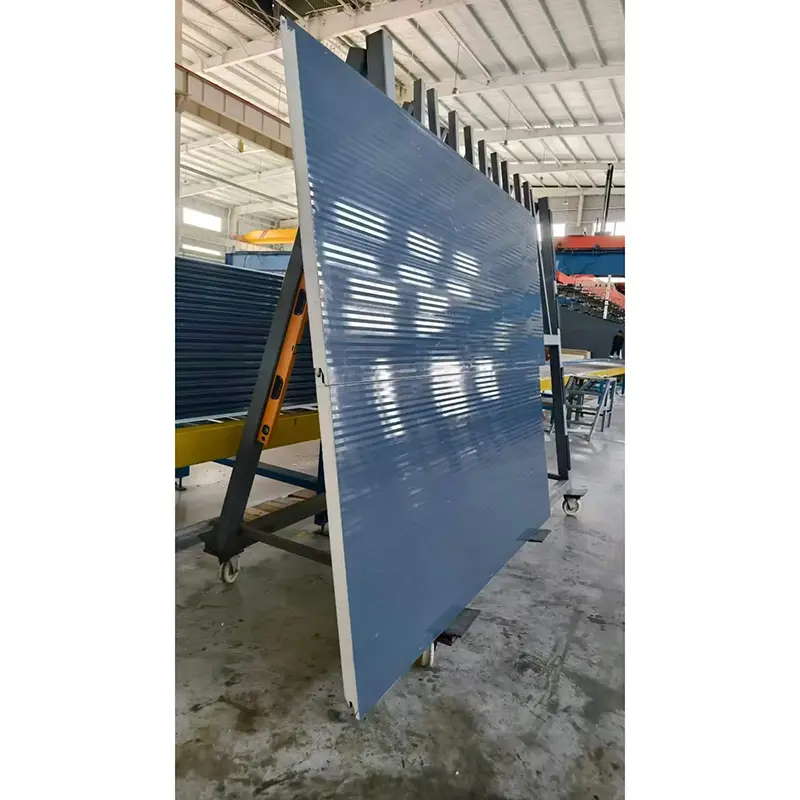

Pro vlhké prostředí:Jádro z minerální vlny je hydrofobní, ale okraje panelu a spoje by měly být řádně utěsněny, aby se zabránilo pronikání vlhkosti. Obklady z nerezové oceli nebo hliník-zinek nabízejí dodatečnou odolnost proti korozi. Polyuretanové panely s utěsněnými okraji poskytují zlepšenou ochranu proti vlhkosti ve spojích.
Pro aplikace v čistých prostorách:Doporučují se ručně vyráběné panely s ocelovými obvodovými rámy. Tyto panely nabízejí lepší rovinnost a pevnost hran a mohou podporovat zařízení montovaná na strop.Panely pro čisté prostorys jádry z minerální vlny kombinují požární bezpečnost s čistitelností povrchu požadovanou pro kontrolovaná prostředí.
Manipulace s panelem:Použijte zvedací zařízení, které rozloží náklad rovnoměrně po povrchu panelu. Vyhněte se přetahování panelů přes drsné povrchy. Ochranná fólie by měla zůstat na svém místě až do konečného čištění po instalaci.
Těsnění spár:Všechny spoje panelů by měly být utěsněny podle projektové specifikace. U panelů s perem a drážkou se před upevněním ujistěte, že je samčí okraj zcela zasunutý. Polyuretanové panely s utěsněnými okraji poskytují těsnější utěsnění spojů a měly by být použity tam, kde je kritická vodotěsnost.
Zapínání:Použijte předepsané upevňovací prvky a rozteče. U systémů skrytých upevňovacích prvků ověřte před instalací panelu, zda jsou svorky nebo šrouby správně umístěny. Přílišné utažení může poškodit obložení a snížit vodotěsnost.
Řezání a ořezávání:Polní řezy by měly být prováděny vhodnými nástroji, aby nedošlo k poškození jádra z minerální vlny. Odkryté řezné hrany by měly být chráněny opravným nátěrem a oříznutím hran, aby se zabránilo vnikání vlhkosti.
Sendvičové panely z minerální vlny se často instalují společně sProfilované ocelové plechy pro vnitřní obložení střešních a stěnových sestav. Sendvičový panel poskytuje tepelnou bariéru, zatímco profilovaný plech přenáší strukturální zatížení a poskytuje hotový vnitřní povrch.Flnebo Deckingprofily mohou být použity ve stejné budově pro konstrukci spřažené podlahy.Systémy příslušenství pro stavební materiály, včetně vaznic, spojovacích prvků, lemování a tmelů, musí být vybrány tak, aby odpovídaly profilu panelu a podmínkám projektu. Náš technický tým může poskytnout koordinované výkresy rozvržení pro tyto kombinované systémy.
1.Střechy a stěny průmyslových závodů vyžadující požární odolnost a tepelnou izolaci třídy A.
2.Skladové a logistické prostory, kde je prioritou požární bezpečnost a energetická účinnost.
3.Veřejné budovy, jako jsou letištní terminály, nádraží a sportoviště s přísnými požadavky na požární bezpečnost.
4.Příčky a stropy čistých prostor ve farmaceutických, elektronických a potravinářských provozech.
5.Chladírenské budovy a budovy s řízenou teplotou, kde je rozhodující stálý tepelný výkon.
Silnější panely poskytují jak vyšší požární odolnost, tak lepší tepelnou izolaci. Panel 50 mm nabízí přibližně 60 minut požární odolnosti, zatímco panel 100 mm nabízí přibližně 120 minut. Tepelná izolace roste úměrně s tloušťkou jádra. Požadovaná tloušťka by měla být určena požadavky na požární bezpečnost a energetickou účinnost projektu.
Polyuretanové těsnění okrajů vyplňuje spáry panelů pěnou, snižuje tepelné mosty a zabraňuje pronikání vlhkosti na okrajích. To zlepšuje celkový tepelný výkon a snižuje riziko absorpce vlhkosti v jádru v prostředí s vysokou vlhkostí. Panely s utěsněnými okraji se doporučují pro chladírenské sklady, čisté prostory a budovy ve vlhkém klimatu.
Ano. Ručně vyráběné panely s ocelovými obvodovými rámy a jádry z minerální vlny se běžně používají v příčkách a stropech čistých prostor. Poskytují požární odolnost třídy A, dobrou tepelnou izolaci a konstrukční pevnost potřebnou k podpoře zařízení. Pro prostory vyžadující časté mytí a dezinfekci lze specifikovat obklady z nerezové oceli.
Standardní panely s perem a drážkou používají do sebe zapadající hrany, které zajišťují základní utěsnění spár. Pro lepší vodotěsnost mají polyuretanové panely s okrajovým těsněním okraje vyplněné pěnou, které vytvářejí těsnější spoj. Všechny spoje by měly být během instalace dále utěsněny vhodným tmelem. Konkrétní metoda těsnění závisí na profilu panelu a podmínkách expozice projektu.
Dodáváme protokoly o zkouškách požární odolnosti, tepelné vodivosti a příslušných mechanických vlastností. K dispozici jsou materiálové certifikáty pro ocelové obklady a jádro z minerální vlny. Pro projekty vyžadující další dokumentaci shody, jako je akustický výkon nebo specifická hodnocení požární odolnosti, mohou být tyto poskytnuty na vyžádání.
