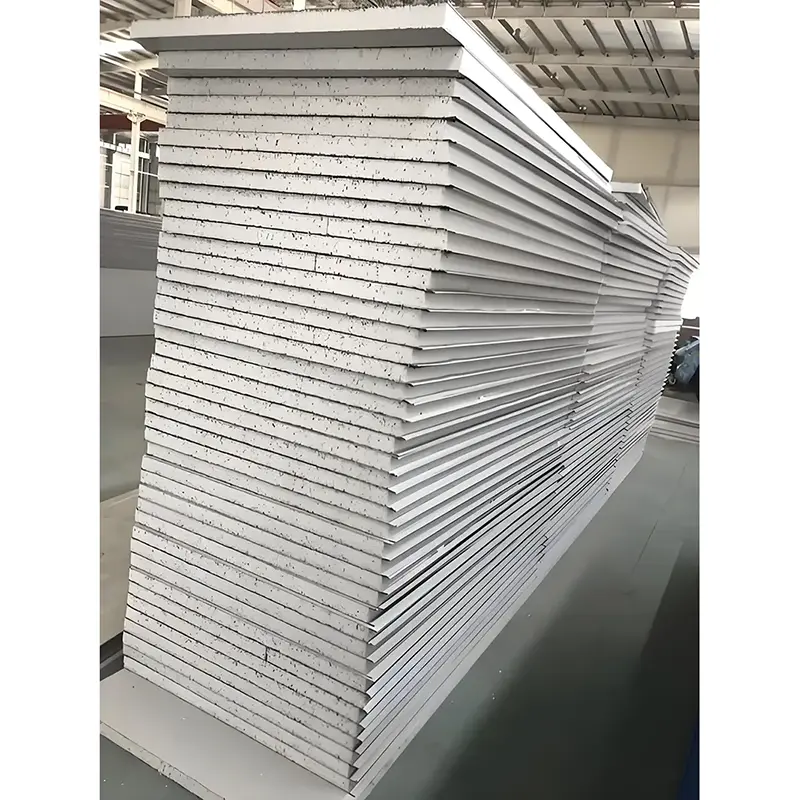

Polystyrenové sendvičové panely

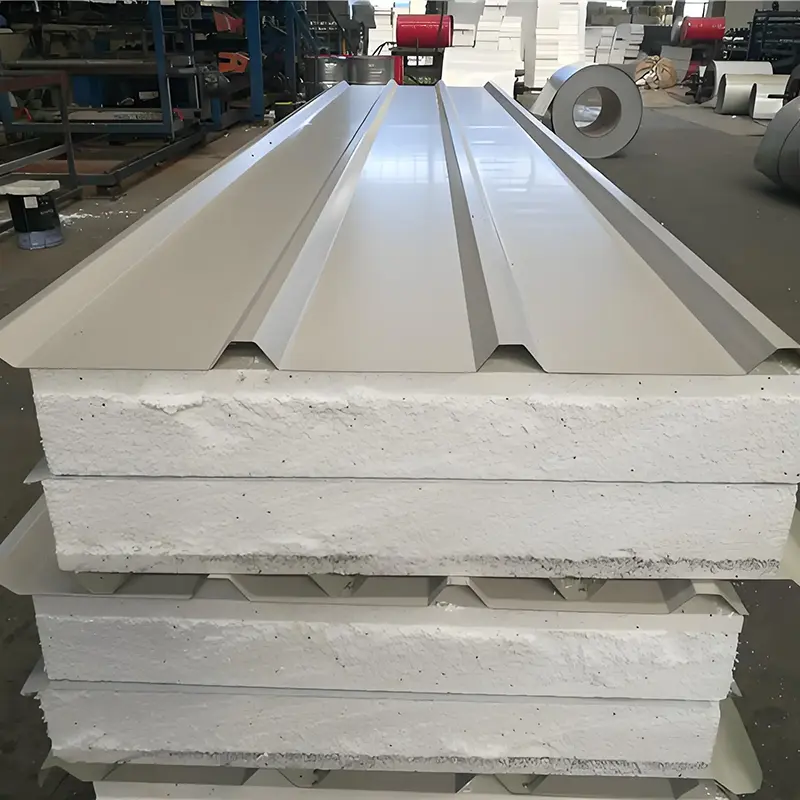

Polystyrenové sendvičové panely, také označované jako EPS barevně-ocelové kompozitní panely, se skládají z jádra z pěnového polystyrenu zpomalujícího hoření spojeného mezi dvěma barevně potaženými ocelovými obklady. Ocelové obklady mají obvykle tloušťku 0,4 mm až 0,8 mm. Jádrem je tvarovaná deska z expandovaného polystyrenu. Dvousložkové polyuretanové lepidlo se běžně používá k lepení povrchů a jádra do jediné složky. Tianjin SENBO vyrábí tyto panely na vyhrazených kontinuálních laminovacích linkách s vlastní kontrolou výběru obkladového materiálu, nanášení lepidla a hustoty jádra, aby byla zachována stálá kvalita produktu.

Panel funguje na principu namáhané kůže. Při ohýbání odolávají kovové obklady tahovým a tlakovým silám, zatímco jádro přenáší smykové napětí a drží obklady od sebe. Tato konstrukce poskytuje vyšší tuhost v ohybu, než by se dalo očekávat na základě samotné hmotnosti panelu. Monitorování výroby Senbo pokrývá hustotu jádra a pevnost spoje v pravidelných intervalech, což pomáhá zajistit, že chování namáhané kůže zůstane spolehlivé po celou dobu životnosti panelu.

Standardní možnosti tloušťky zahrnují 50 mm, 75 mm, 100 mm, 150 mm, 200 mm a 250 mm. Efektivní šířky jsou 1150 mm nebo 1200 mm. Panely lze vyrábět v délkách až 12 000 mm a jsou k dispozici vlastní velikosti v závislosti na přepravě a požadavcích projektu.

Technické specifikace

Údaje o výkonu a ověření

1. Síla vazby a odlupování

Minimální pevnost spoje pro polystyrénové sendvičové panely je stanovena na 0,1 MPa. Pro srovnání, polyuretanové panely vyžadují alespoň 0,09 MPa a panely z minerální vlny vyžadují alespoň 0,06 MPa. Při odlupovacích testech musí být materiál jádra zbývající na každém obkladu rovnoměrně rozprostřen a musí pokrývat nejméně 85 % lepené plochy. Tento požadavek pomáhá zajistit, aby obložení a jádro i nadále fungovaly společně během provozu.

2. Tepelná izolace

Jádro EPS má tepelnou vodivost ne vyšší než 0,041 W/(m·K). Jeho obsah uzavřených buněk se blíží 100 %, což znamená, že materiál obsahuje velké množství nezávislých vzduchových kapes, které snižují přenos tepla konvekcí. Panel o tloušťce 50 mm vykazuje celkový koeficient prostupu tepla přibližně 0,68 W/(m²·K) a váží zhruba 10 kg na metr čtvereční.

3. Mechanické vlastnosti

Únosnost v ohybu je minimálně 0,5 kN/m, když průhyb dosáhne L₀/250, kde L₀ je vzdálenost mezi podpěrami. Tato úroveň je dostatečná pro standardní aplikace zastřešení budov. Hustota jádra 18 kg/m³ nebo vyšší přispívá k celkové tuhosti panelu.

4. Požární výkon a limity použití

GB/T 10801.1 vyžaduje, aby polystyrenové jádro mělo kyslíkový index vyšší než 30 % a splňovalo klasifikaci hořlavosti B2. Polystyrenové sendvičové panely nejsou určeny pro stavební díly, které vyžadují formální hodnocení požární odolnosti. Měly by být omezeny na oblasti s nízkými nároky na požární bezpečnost. Pokud je požadována jmenovitá sestava, měly by být specifikovány panely s jádry z minerální vlny nebo polyuretanu.

5. Zvuková izolace

50 mm sendvičový panel EPS obvykle poskytuje průměrnou zvukovou izolaci asi 40 dB. Tato úroveň je obecně adekvátní pro průmyslové budovy a skladovací zařízení, kde je dostatečné mírné akustické oddělení.

Vlastnosti produktu

• Lehká konstrukce:Panel o tloušťce 50 mm váží přibližně 10 kg/m², což snižuje zatížení nosné konstrukce a usnadňuje manipulaci při přepravě a instalaci.
• Stabilní izolační výkon:Jádro z EPS má tepelnou vodivost ≤0,041 W/(m·K) a strukturu s uzavřenými buňkami, která omezuje vnitřní pohyb vzduchu a pomáhá udržovat konzistentní tepelný odpor v průběhu času.
• Vysoká pevnost spoje:Vazba mezi ocelovým obkladem a jádrem z EPS přesahuje 0,1 MPa, což je více než minimální hodnoty stanovené pro sendvičové panely z polyuretanu a minerální vlny.
• Efektivita nákladů:Ve srovnání s panely z minerální vlny a polyuretanu podobné tloušťky mají panely EPS obecně nižší náklady na materiál a instalaci.
• Tovární prefabrikace:Panely jsou vyráběny na míru v kontrolovaném továrním prostředí a montovány na místě, což snižuje stavební odpad a zkracuje dobu instalace na místě.

Běžné aplikace

• Industrial buildings and warehouses:Používá se pro stěnové a střešní kryty, kde jsou požadavky na požární odolnost nízké a upřednostňuje se lehký, ekonomický plášť.
• Dočasné a modulární struktury:Vhodné pro kancelářské prostory, prefabrikované chatky a další krátkodobé budovy, které vyžadují rychlou montáž a snadné přemístění.
• Skladování s řízenou teplotou:Lze použít v chladírenských skladech nebo obecných skladech s řízenou teplotou za předpokladu, že protipožární opatření jsou samostatně řešena podle projektových specifikací.
• Lehké komerční a výstavní budovy:Používá se v prodejních centrech, výstavních pavilonech a podobných lehkých konstrukcích, kde je prioritou flexibilita designu a kontrola nákladů.

Manipulace a skladování na místě

• Zvedněte panely pomocí látkových popruhů nebo polstrovaných vidlic, aby nedošlo k promáčknutí ocelových povrchů.
• Řezejte panely pilou s jemnými zuby nebo speciálním kotoučem na panely; před instalací odstraňte z okrajů částice pěny.
• Během skladování a instalace držte panely mimo dosah otevřeného ohně, jisker při svařování a zařízení s vysokou teplotou.
• Nevystavujte jádra EPS organickým rozpouštědlům nebo silným chemikáliím, které mohou pěnu rozpustit.
• Panely skladujte naplocho nebo mírně nakloněné, mimo zem, pod vodotěsným krytem a mimo přímé sluneční světlo.

Běžné otázky

Mohou být EPS sendvičové panely použity v obývaných budovách?

Obecně se používají v budovách, kde jsou požadavky na požární bezpečnost na obálku nízké, jako jsou některé sklady, dočasné kanceláře a zemědělské stavby. Pro obývané budovy nebo oblasti podléhající přísným požárním předpisům jsou obvykle vyžadovány panely s nehořlavými jádry.

Čím se EPS panely liší od polyuretanových panelů?

EPS panely jsou lehčí a často levnější, ale jejich požární odolnost B2 omezuje jejich použití. Polyuretanové panely nabízejí lepší tepelný výkon na jednotku tloušťky a obvykle dosahují zpomalení hoření B1. Správná volba závisí na požárních předpisech, izolačních cílech a rozpočtu.

Jak by měly být EPS panely chráněny při dlouhodobém skladování?

Měly by být udržovány v suchu, zakryté a mimo zdroje tepla. Dlouhodobé vystavení UV záření může ovlivnit ocelový povlak a vlhkost se může dostat do jádra, pokud nejsou okraje utěsněny. Pravidelně kontrolujte ochrannou fólii a obal.

Lze tyto panely po skončení životnosti recyklovat?

Ocelové obklady jsou recyklovatelné. EPS pěna může být také recyklována nebo použita jako surovina v některých procesech, ale místní recyklační zařízení a předpisy by měly být předem zkontrolovány.

Inspekce a kontrola kvality

Každá šarže vstupní oceli a EPS je kontrolována na tloušťku, hustotu a stav povrchu. Monitorování výroby zahrnuje rozměry panelů, aplikaci lepidla a konzistenci lepení. Před odesláním jsou panely zkontrolovány z hlediska kvality hran, poškození povrchu a integrity obalu. Mohou být dodány zprávy v souladu s JC/T 689-1998 a pokud to projekt vyžaduje, je k dispozici další testování třetí stranou.

Body, které je třeba zvážit před objednávkou

• Potvrďte, že požadavky na požární bezpečnost projektu povolují materiál jádra B2.
• Vyberte tloušťku na základě tepelných výpočtů a tabulek rozpětí, nikoli odhadů.
• Zkontrolujte, zda efektivní šířka odpovídá stavebnímu modulu, abyste snížili množství odpadu při řezání.
• Pečlivě naplánujte detaily těsnění spár a odvodnění, zejména u střech a venkovních stěn.
• Dodací délky prodiskutujte s dodavatelem, abyste se vyhnuli zbytečným spojům na místě.
