Kovové nástěnné panely

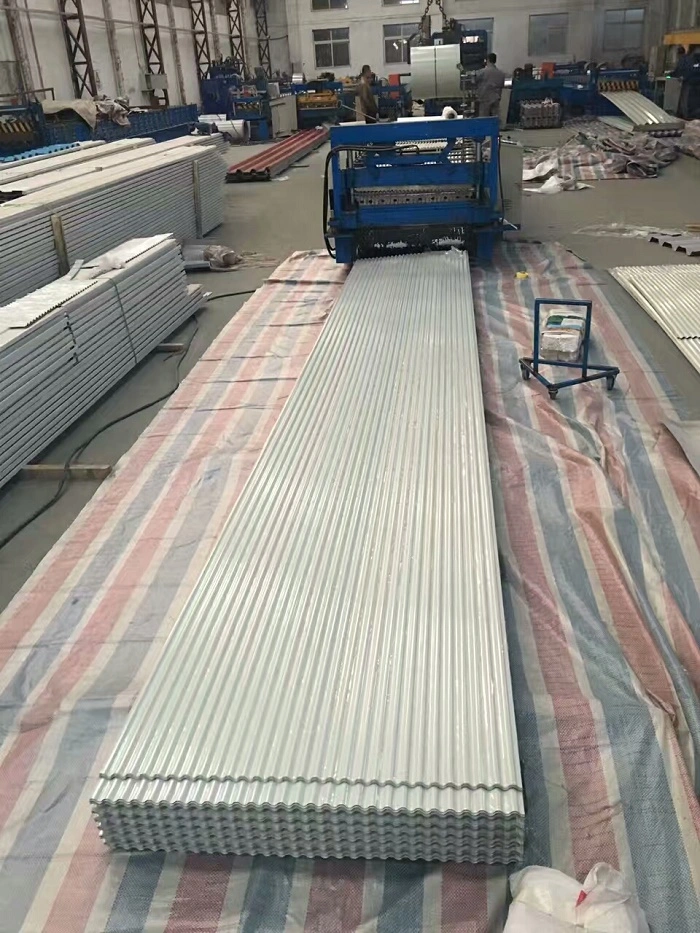

Kovové stěnové panely jsou profilované plechy používané pro exteriéry budov. Vyrábějí se válcováním kovových svitků nebo lepením plechů na izolační jádro. Mezi běžné aplikace patří vnější stěnové kryty, opláštění obvodových stěn a vnitřní příčky v průmyslových závodech, veřejných budovách a ve velkých prostorách. Výběr základního materiálu závisí na provozním prostředí a požadavcích na životnost. SENBO vyrábí tyto panely na vyhrazených válcovacích linkách s interními kontrolami kvality zahrnujícími tloušťku materiálu, rozměry profilu a přilnavost povlaku, což pomáhá udržovat konzistentní výkonnost produktu napříč šaržemi.

Možnosti základního materiálu

• Ocelový plech žárově zinkovaný:Typicky třída DX51D+Z. Gramáž oboustranného zinkového povlaku se pohybuje od 40 g/m² do 275 g/m². Vhodné pro běžné průmyslové budovy.
• Ocelový plech Aluzinc (potažený slitinou Al-Zn):Povlak obsahuje přibližně 55 % hliníku a 43,5 % zinku. Poskytuje 3 až 5krát vyšší odolnost proti korozi než standardní pozinkovaný plech.
• Barevně lakovaný ocelový plech:Používá polyesterové (PE) nebo fluorokarbonové (PVDF) povlaky, kombinující odolnost proti korozi s dekorativním vzhledem.
• Plech z hliníkové slitiny:Tloušťka od 1,5 mm do 3,0 mm. Dosahuje třídy požární odolnosti A2. Lehký s vysokou tuhostí. Životnost obvykle přesahuje 20 let.

Kategorie produktů

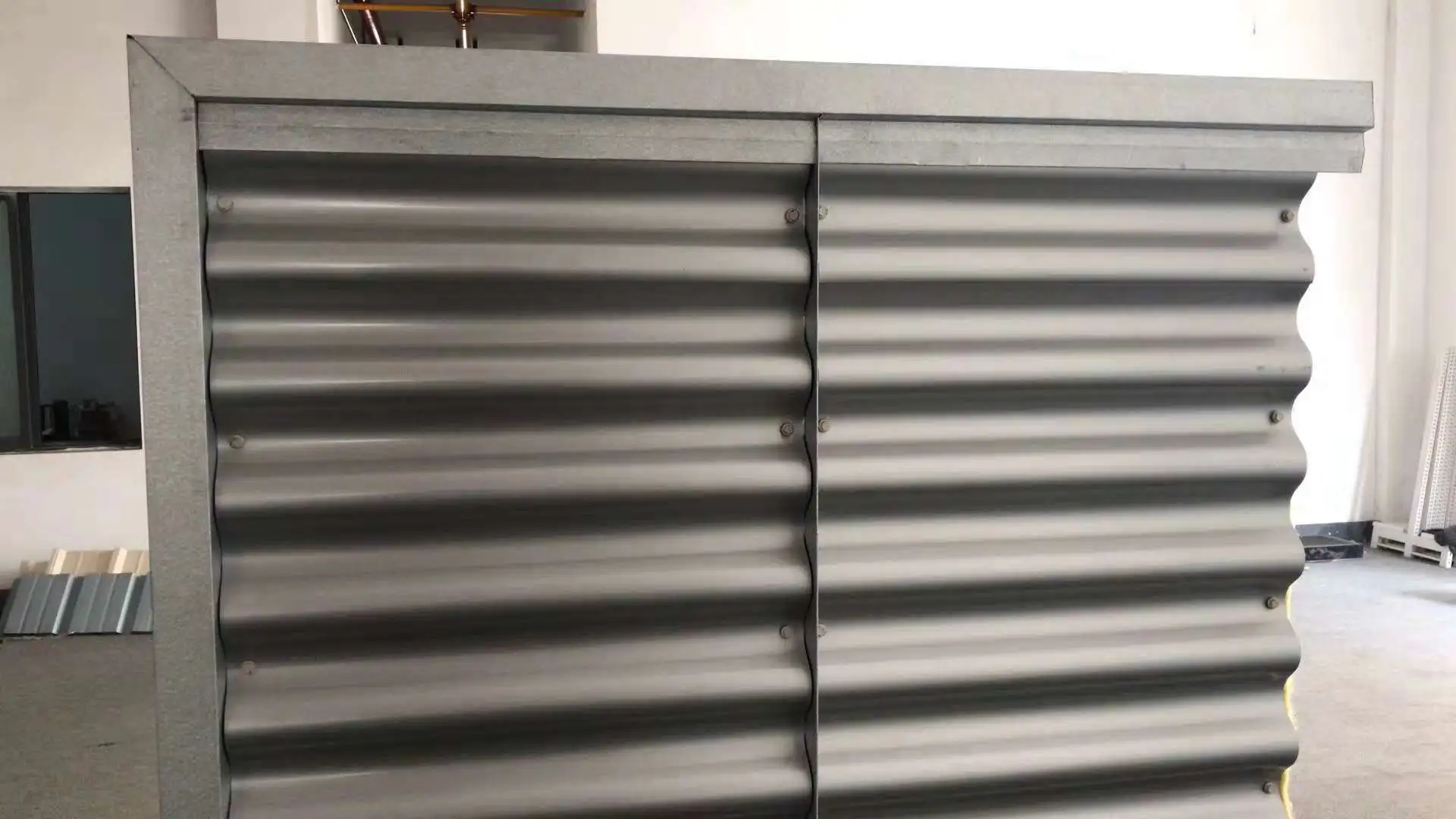

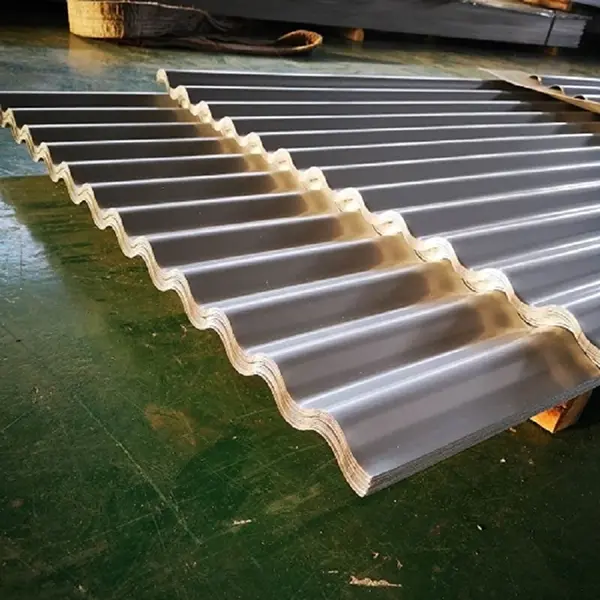

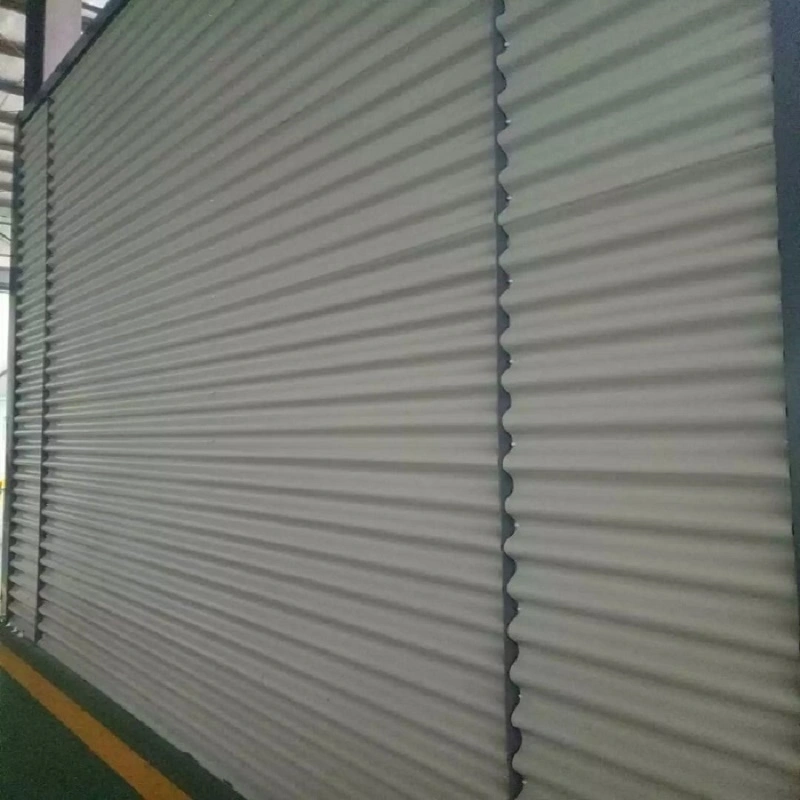

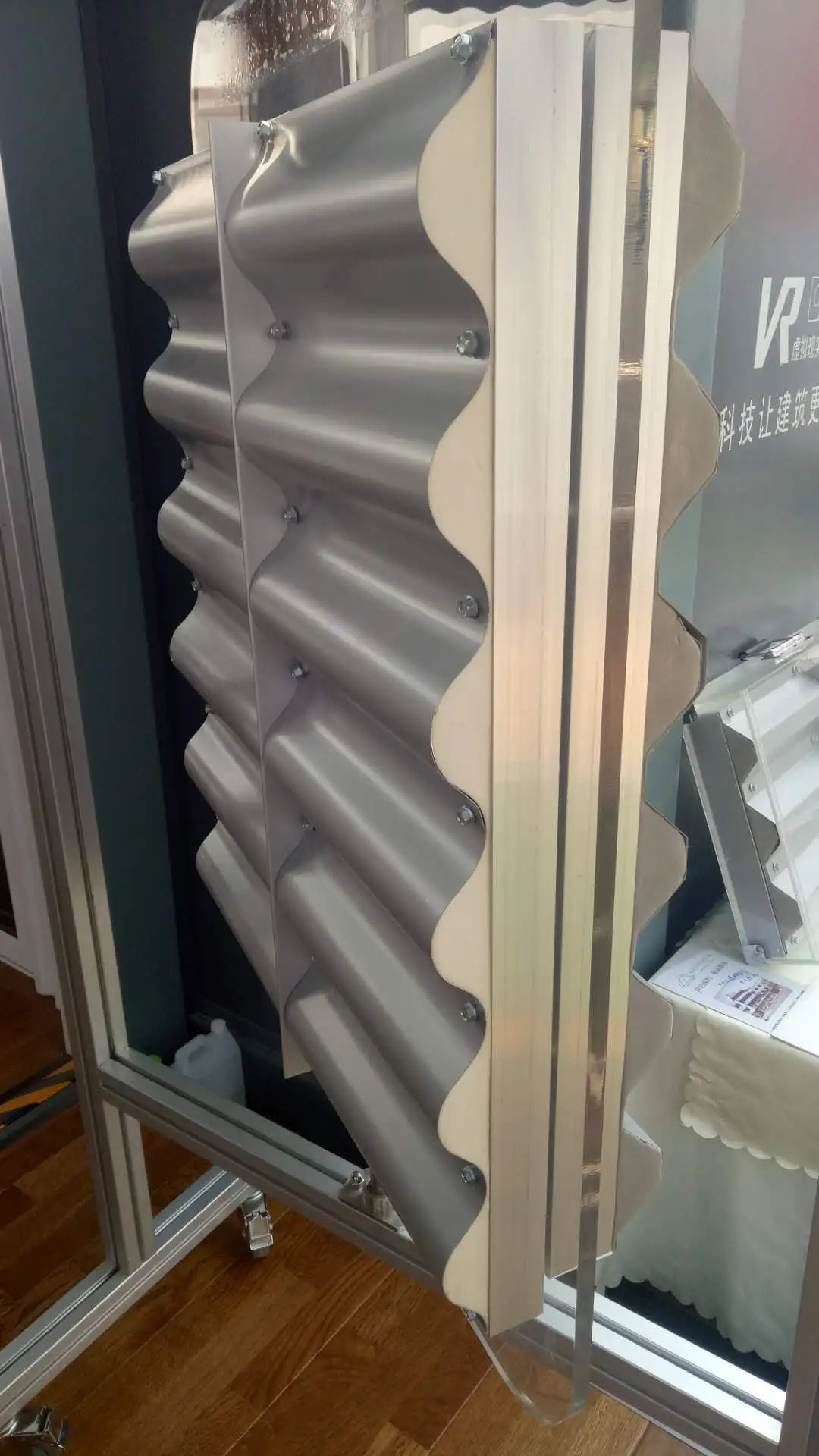

• Jednoplášťový kovový stěnový panel:Jednovrstvý profilovaný plech. Používá se pro neizolované vnější stěny nebo dekorativní obvodové stěny.
• Kovový sendvičový stěnový panel:Obsahuje materiál jádra, jako je minerální vlna nebo polyuretan. Integruje tepelnou izolaci s pláštěm budovy.
• Kovový nástěnný systém se skrytým upevněním:Panely jsou spojeny skrytými konzolami. Žádné viditelné spojovací prvky na povrchu panelu, výsledkem je čistý vzhled.

Instalační systémy

• Závěsná instalace:K montáži panelů shora dolů používá lemovací kanály a hákové struktury. Umožňuje snadnou instalaci a demontáž.
• Vnější montáž:Používá expanzní a dokovací mechanismy k úpravě instalačních roztečí a přizpůsobení různým velikostem panelů.

Technické specifikace

Údaje o výkonu z projektových aplikací

1. Odolnost proti větru

Odolnost proti větru je klíčovou výkonnostní metrikou pro kovové stěnové panely v pobřežních oblastech a oblastech se silným větrem. Projekt rozvoje a využití přírodních alkálií Alashan Tamusu se nachází v poušti Gobi poblíž čínsko-mongolských hranic. Na místě je základní tlak větru 0,6 kN/m² a budova dosahuje maximální výšky 61 metrů. Projekt využívá systém kovových plášťů o celkové ploše přesahující 400 000 m². Prostřednictvím teoretických výpočtů a zkoušek vztlaku větru v měřítku 1:1 dosáhly stěnové a střešní sendvičové panely nosnosti 5,2 kPa a 6,3 kPa. Místo zůstalo nedotčené i přes několik písečných bouří během výstavby.

2. Výkonnost pobřežního prostředí

Budova Terminálu 2 na letišti Zhuhai Jinwan se nachází v pobřežní oblasti s vysokým tlakem větru a složitými podmínkami prostředí. Projekt zahrnuje 65 000 m² plechové střešní krytiny a obložení stěn. Technologie kontinuálního svařování nerezové oceli byla použita k zajištění strukturální stability a vodotěsného utěsnění střešních a stěnových systémů, čímž byly splněny požadavky na životnost budovy.

3. Adaptabilita na architektonické formy

Kovové stěnové panely mohou být vyrobeny do rovných nebo zakřivených profilů, aby vyhovovaly složitým architektonickým návrhům. V projektu Alxa Tamusu využívala válcová sila vertikálně uspořádané profilované ocelové plechy spárované se zakřivenými vaznicemi. Sklad hotových výrobků používal vertikální kovový stěnový systém se skrytým upevněním. Panely běží po celé výšce bez vodorovných přesahů a jsou spojeny skrytými konzolami, které poskytují čistý vnější vzhled a spolehlivou odolnost proti větru a písku.

4. Akustický a požární výkon

Kovové stěnové panely mohou integrovat perforované konstrukce pohlcující zvuk. V kombinaci s akustickými podkladovými materiály dosahují koeficientu redukce hluku (NRC) 0,7 až 0,8. Stěnové panely z hliníkové slitiny mohou dosáhnout požární odolnosti třídy A2. Některé systémy také nabízejí odolnost proti vlhkosti RH99 %, takže jsou vhodné pro prostředí s vysokou vlhkostí.

5. Povrchová úprava a odolnost proti povětrnostním vlivům

Kovové stěnové panely mohou být povrchově upraveny PVDF nebo polyesterovými nátěry. Tyto nátěry poskytují odolnost vůči kyselinám, zásadám, posypové soli, větru, slunečnímu záření a kyselým dešťům. Stěnové panely z hliníkové slitiny mají životnost více než 20 let.

Poznámky k instalaci a manipulaci na místě

• Před zahájením instalace panelu zkontrolujte vyrovnání a vodorovnost nosné konstrukce.
• Používejte zvedací zařízení s ochrannými podložkami, aby nedošlo k poškrábání nebo promáčknutí povrchu panelu.
• U systémů skrytých upevňovacích prvků dodržujte postup výrobce, abyste zajistili správné zapojení skrytých držáků.
• Panely řežte nástroji vhodnými pro kov a odjehlujte hrany řezů, abyste zabránili korozi a zranění.
• Naneste tmel na spoje a kolem otvorů podle detailů projektu odolnosti vůči povětrnostním vlivům.

Běžné otázky

Jaký je rozdíl mezi jednoplášťovými panely a sendvičovými panely na stěny?

Jednoplášťové panely se skládají z jednoho plechu a poskytují ochranu proti povětrnostním vlivům a vzhled, ale žádnou izolaci. Sendvičové panely obsahují izolační jádro, obvykle minerální vlnu nebo polyuretan, a kromě krytu poskytují tepelné vlastnosti. Výběr závisí na energetických požadavcích budovy a potřebách požární bezpečnosti.

Jaký základní materiál je nejlepší pro pobřežní prostředí?

Aluzinek nebo slitina hliníku jsou často preferovány v pobřežních oblastech, protože mají zlepšenou odolnost proti korozi ve srovnání se standardní galvanizovanou ocelí. PVDF povlaky také poskytují lepší odolnost proti solné mlze a UV záření.

Mohou být kovové stěnové panely zakřivené?

Ano, mnoho kovových stěnových panelů lze zakřivit tak, aby odpovídaly architektonickým návrhům. Zakřivené panely se obvykle vyrábějí válcováním nebo lisováním na požadovaný poloměr. Dosažitelný poloměr závisí na profilu panelu, materiálu a tloušťce.

Jak se systémy skrytých uzávěrů udržují?

Systémy skrytých upevňovacích prvků vyžadují minimální údržbu. Doporučuje se pravidelná vizuální kontrola, zda nejsou uvolněné panely, poškození tmelu nebo poškození povrchu. Protože jsou spojovací prvky skryté, jsou méně vystaveny povětrnostním vlivům, což může snížit dlouhodobé riziko koroze.

Kontrola kvality a dokumentace

Výrobci by měli poskytnout protokoly o továrních zkouškách zahrnujících tloušťku základního materiálu, hmotnost povlaku, mez kluzu a rozměry panelu. Pro projekty se specifickými požadavky na zatížení větrem lze dodat protokoly o zkouškách sání větru. Kontroly na místě by měly ověřit, že profily panelů, barvy a množství odpovídají objednávce a že povrchy nejsou poškozené.

Úvahy o výběru

• Před výběrem základního materiálu a typu jádra vyhodnoťte požadavky na požární bezpečnost budovy.
• Pro oblasti se silným větrem si vyžádejte údaje o testu zdvihu větru specifické pro uvažovaný panelový systém.
• Při výběru mezi viditelným a skrytým spojovacím systémem zvažte přístup k údržbě a dlouhodobý vzhled.
• Ověřte si dostupnost vlastních profilů a délek u výrobce ve fázi návrhu.
