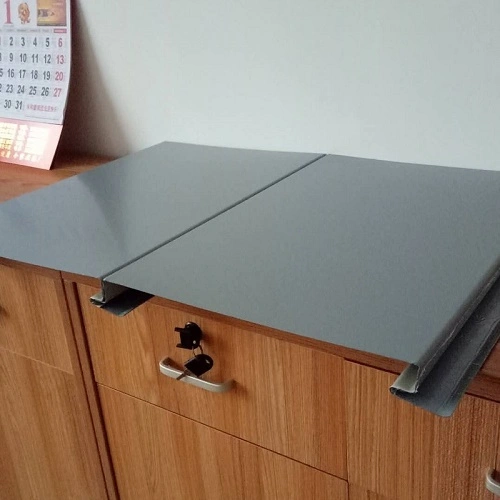

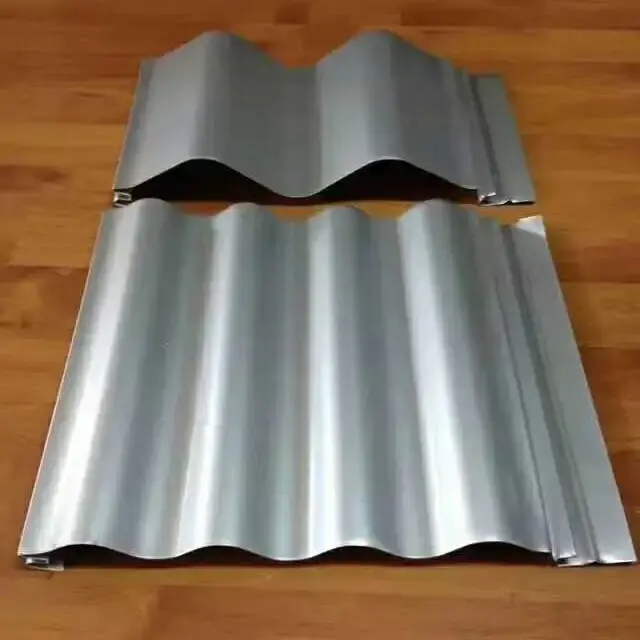

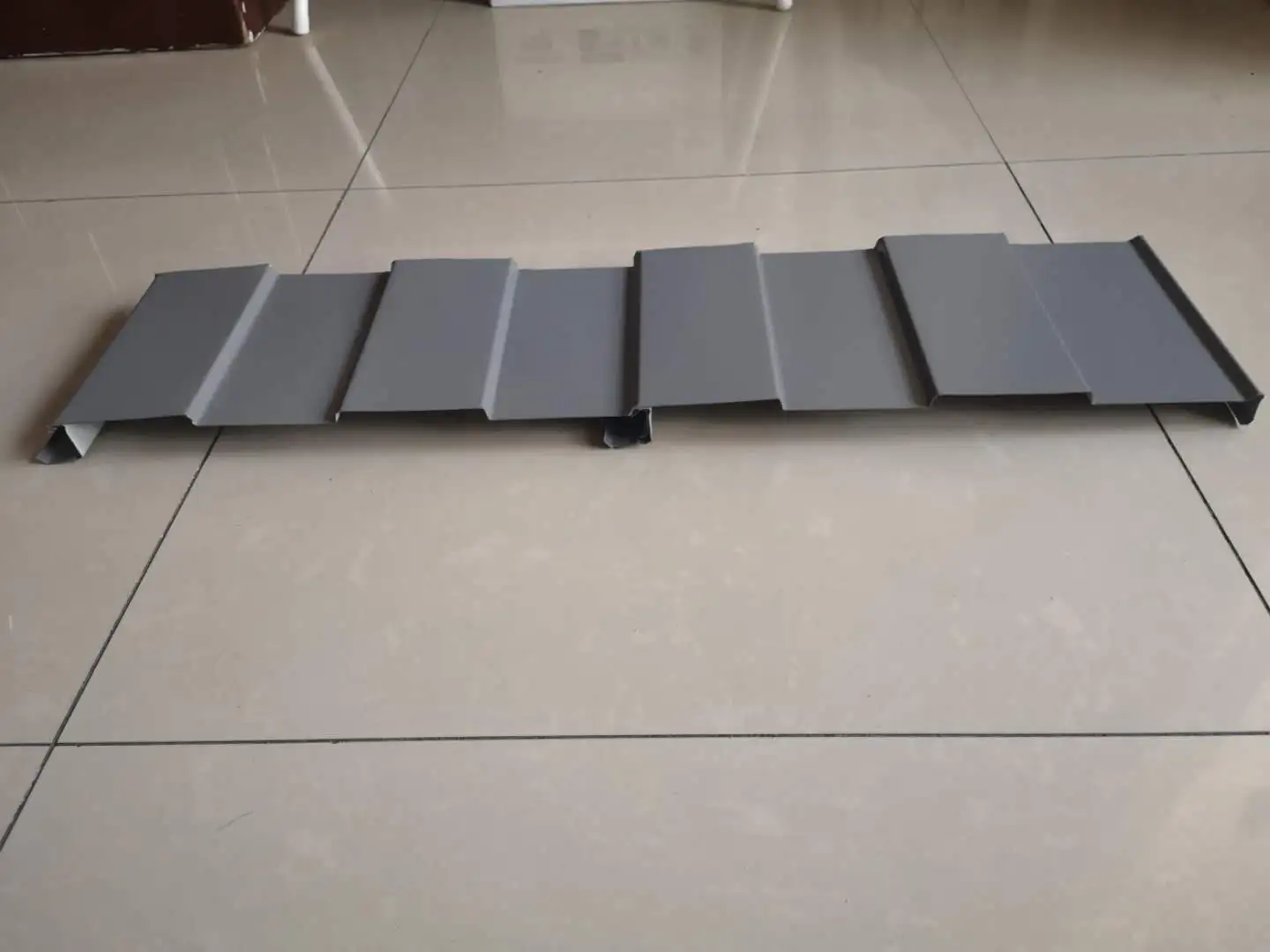

Ocelové panely s barevným povlakem se skrytým upevněním, nazývané také střešní panely se skrytým upevněním nebo se skrytými příchytkami, jsou profilované plechy válcované z barevně lakované oceli. Jsou připevněny ke střešním vaznicím pomocí odpovídajících pozinkovaných držáků nebo držáků z hliníkové slitiny, nikoli odkrytých šroubů. Sekvence spojování zahrnuje upevnění skrytých konzol k vaznicím, spojení vnějšího žebra panelu s centrálním žebrem konzoly a následné uzamčení švu lemovacím strojem pro vytvoření těsného spoje mezi sousedními panely. SENBO vyrábí tyto profily na vyhrazených válcovacích linkách a během výroby kontroluje klíčové rozměry, jako je výška žebra, efektivní šířka a hloubka uzamčení.
Hlavní rozdíl oproti standardním ocelovým krytinám s barevným nátěrem spočívá ve způsobu upevnění. Konvenční panely jsou zajištěny samořeznými šrouby, které procházejí povrchem panelu a vyžadují tmel v každém otvoru pro šroub. Panely se skrytým upevněním se místo toho spoléhají na zámkové konzoly, což znamená, že povrch zůstává bez prostupů. Tento přístup zlepšuje hydroizolaci, snižuje dlouhodobé riziko koroze v místech upevňovacích prvků a dodává střeše čistší vzhled.

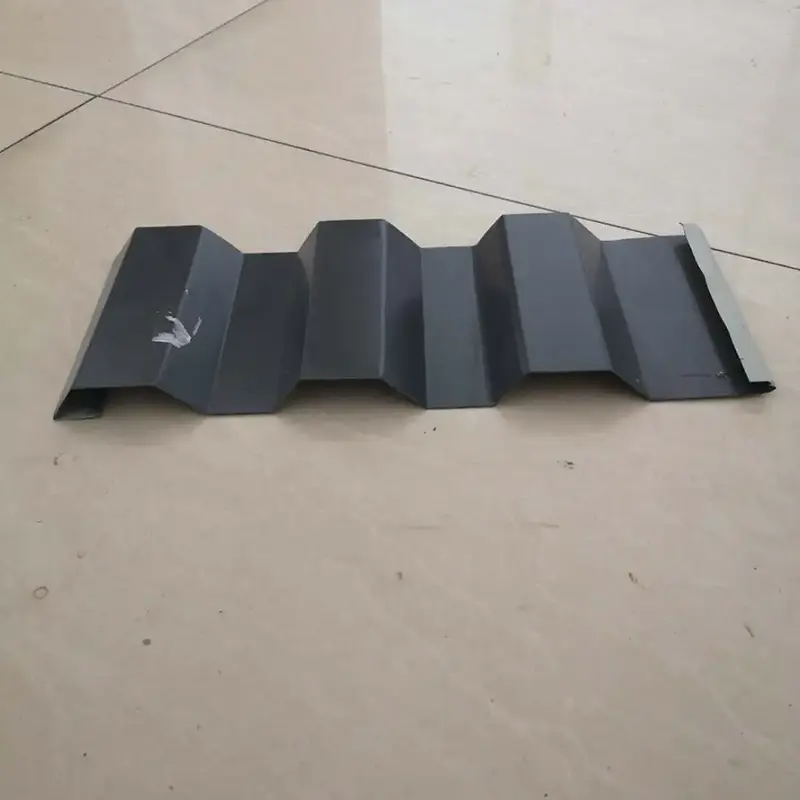

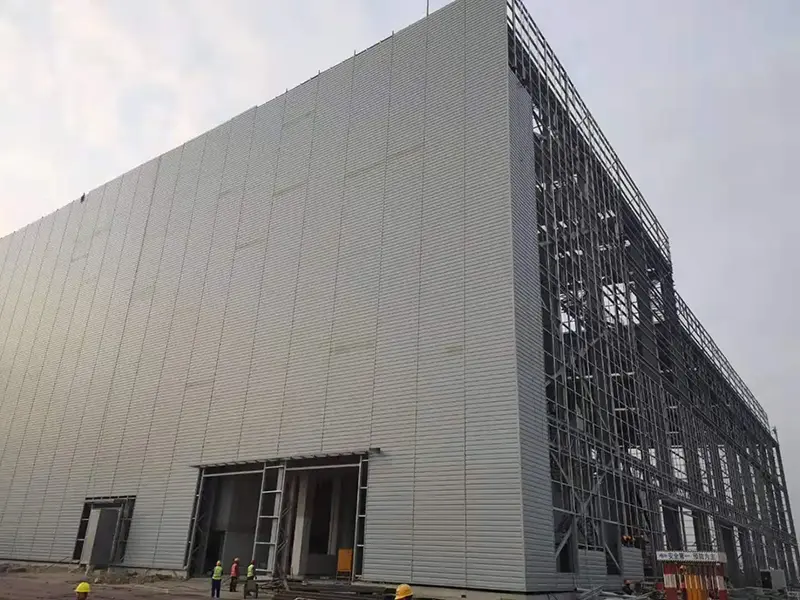

| Typ profilu | Výška žebra (mm) | Efektivní šířka (mm) | Rozložená šířka (mm) | Využití materiálu | Typické aplikace |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76 % | Velké továrny, letiště, stadiony |
| Model 820 | 50 | 820 | 1000 | 82 % | Průmyslové závody malého až středního rozpětí |
| CC-750 (YX41-250-750) | 41 | 750 | Není uvedeno | Není uvedeno | Místa s velkým rozpětím; založené na australské technologii |
| Ukazatel výkonu | Parametr / Specifikace | Poznámky |
|---|---|---|
| Základní třída materiálu | Q235B, Q345, vysokopevnostní ocel (třída 550 MPa) | Záleží na typu profilu |
| Běžná tloušťka | 0,3–1,0 mm | Standardní 0,5–0,6 mm |
| Typické profily | YX51-380-760 (Jiaochi 760), YX50-410-820 | Efektivní šířka 760 mm nebo 820 mm |
| Způsob připojení | Skrytá spona nebo šití | Žádné prostupy šroubů na povrchu panelu |
| Odolnost proti vytažení | ≥200 kg | Naměřená hodnota pro klip panelu |
| Délka jednoho panelu | Až 100 m | Podporuje tepelnou expanzi a kontrakci |
| Rozsah aplikace | Velké průmyslové závody, veřejné budovy | Nevhodné pro zakřivené střechy s poloměrem R < 50 m |

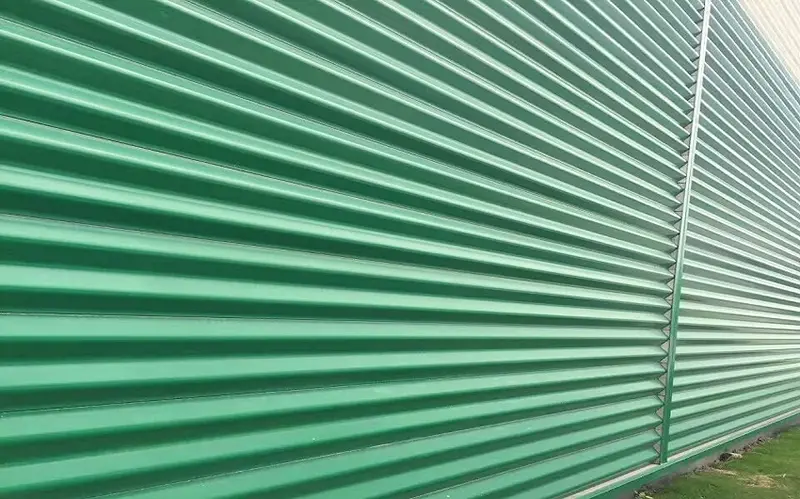

Vzhledem k tomu, že povrch ocelového panelu s barevným povlakem Concealed-fastener nemá žádné prostupy upevňovacích prvků, systém se vyhýbá běžné cestě úniku, která se vyskytuje u střech s odhalenými upevňovacími prvky. V tradičních systémech může tmel v otvorech pro šrouby časem stárnout a praskat, což umožňuje pronikání vody. Profil Jiaochi 760 s výškou žebra 71 mm a roztečí žeber 380 mm pomáhá dešťové vodě rychle se pohybovat z údolí k okapu. Když jsou švy uzavřeny šicím strojem, boční blokování poskytuje nepřetržitou bariéru proti vniknutí vody. Absence povrchových otvorů také snižuje možnost koroze začínající u spojovacích prvků.
Konzoly, které drží panely k vaznicím, jsou navrženy tak, aby odolávaly vztlaku. Během 5 MW fotovoltaického projektu s barevnou ocelovou střechou na mezinárodním letišti Shenzhen Bao'an dosáhl tlak větru na místě 0,75 kN/m². Testy vytažení skrytých klipů zaznamenaly pevnost ve vytažení 200 kg, což splnilo bezpečnostní požadavky. Panel se skrytou sponou YX41-250-750 používá ocel s mezí kluzu alespoň 550 MPa a hloubkou uzamčení větší než 5,2 mm. Každé zámkové žebro je ukotveno pomocí upevňovací spony, což zlepšuje schopnost střechy zvládat zatížení větrem a sněhem.
Upevňovací spony umožňují střešním panelům klouzat po svahu, když se kov roztahuje a smršťuje při změnách teploty. Panely zůstávají během tohoto pohybu v záběru s sponami, takže spojení mezi střechou a konstrukcí zůstává stabilní. To umožňuje spojité délky panelů nad 100 metrů bez nutnosti příčných přesahů, což je užitečné u střech s velkým rozpětím.

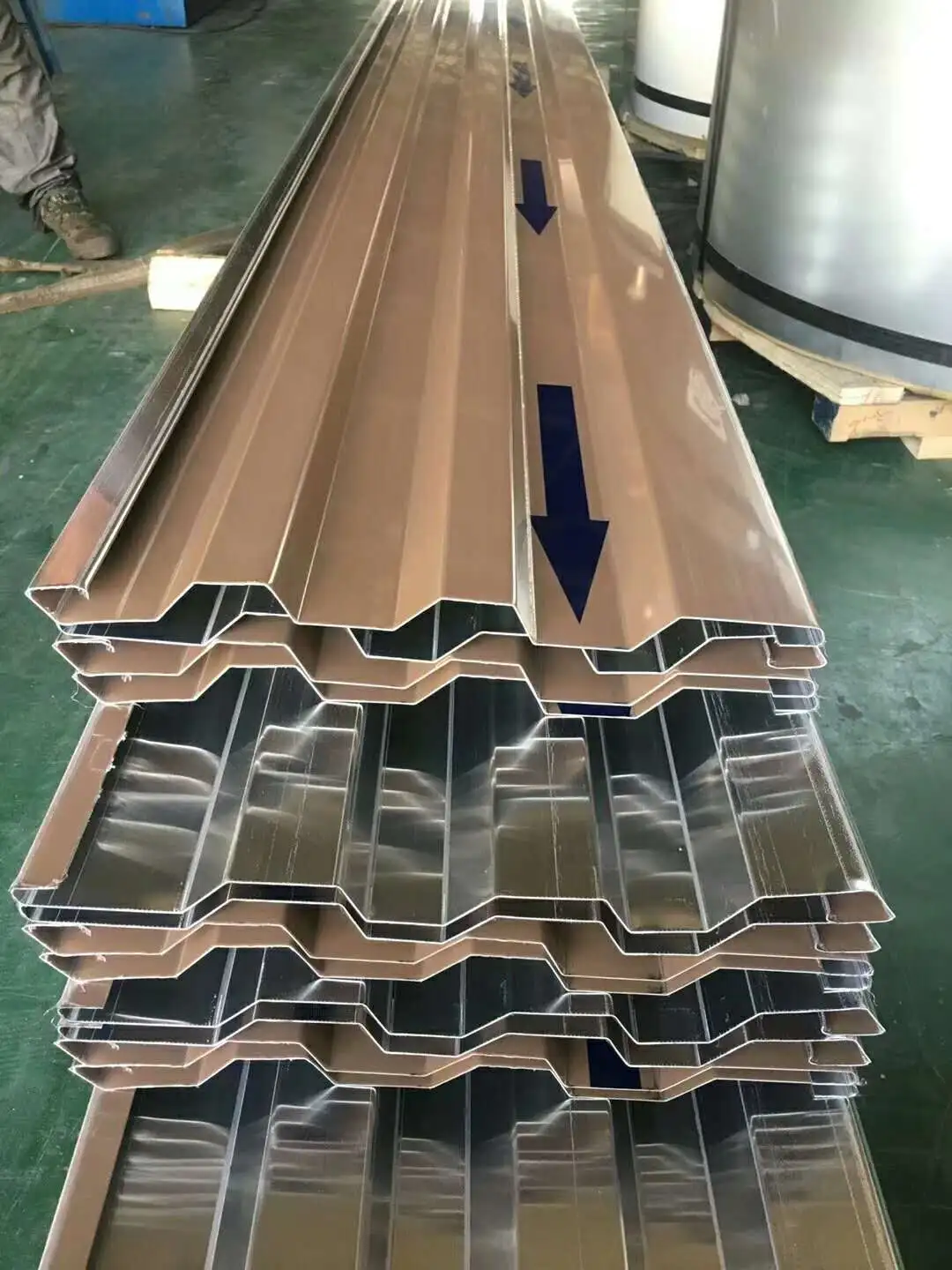

Systém využívá továrně prefabrikované panely, které se na místě zablokují. Některé profily se skrytými klipy, jako je CC-750, nevyžadují specializovaný stroj na šití, což může snížit pracnost a zkrátit dobu instalace. Svitkový materiál lze na místě zakázky zkrátit na požadovanou délku, což umožňuje jednotlivé panely delší než 100 metrů a minimalizuje počet koncových přesahů. Tento přístup také snižuje riziko netěsnosti v příčných spojích.

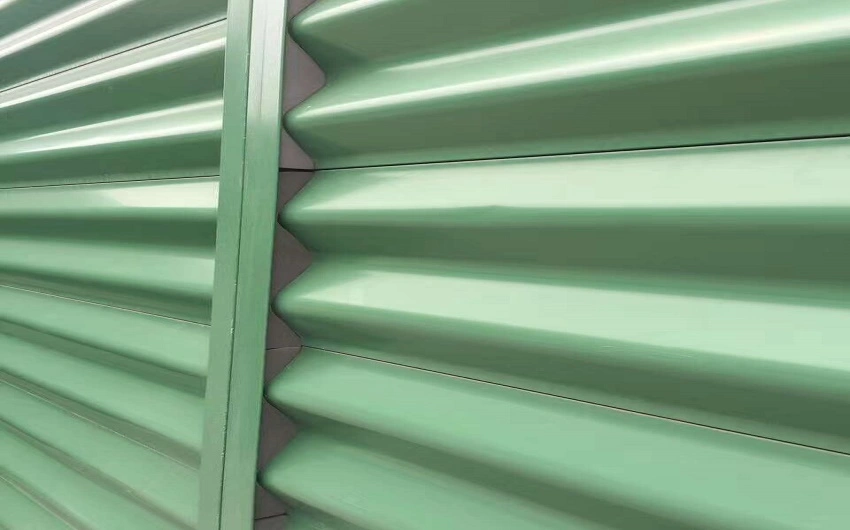

Boční blokování je vytvořeno mechanicky svařovacím strojem. Výsledný spoj je dostatečně těsný, aby za normálních podmínek odolával vniknutí vody. Správný sklon střechy a návrh odvodnění také pomáhají rychle odvádět vodu ze švů.
Většina profilů se skrytým spojovacím materiálem je určena pro rovné střechy nebo střechy s velmi velkým poloměrem. Minimální poloměr zakřivení závisí na profilu panelu a tloušťce materiálu. U zakřivených aplikací se před objednáním informujte u výrobce.
Odkryté spojovací prvky vyžadují tmel na každém otvoru pro šroub. Postupem času může tmel degradovat a vytvářet únikové cesty. Skryté spojovací prvky eliminují tento bod údržby a snižují riziko vniknutí vody a koroze kolem otvorů pro šrouby.
Testy vytažení klipů lze provádět na místě nebo v laboratoři. Naměřená hodnota by měla být porovnána s návrhovým zatížením vztlaku větru pro místo stavby. Dodavatelé mohou poskytnout testovací data nebo pomoci s ověřením konkrétního projektu.

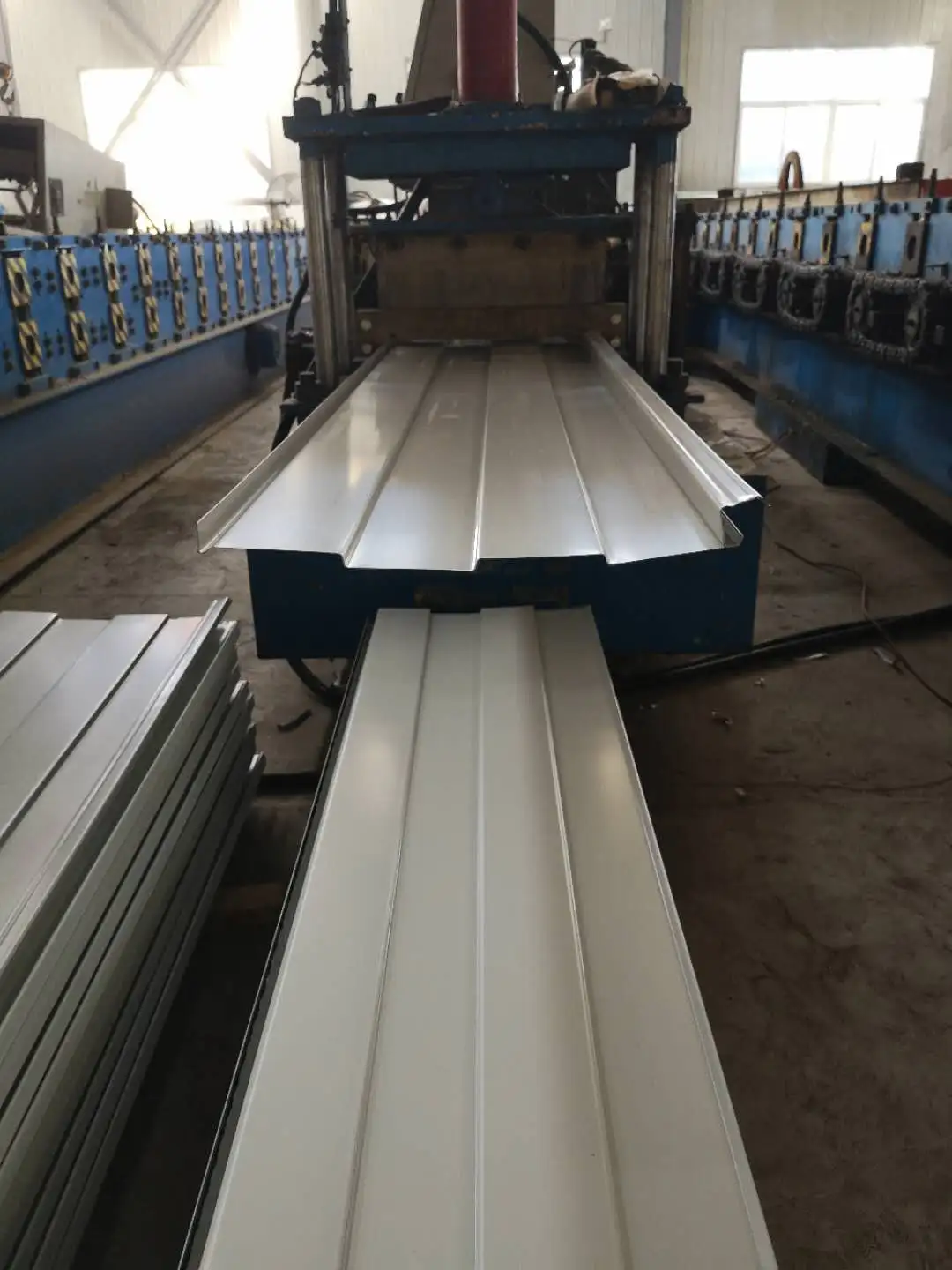

Před odesláním jsou panely zkontrolovány na geometrii profilu, hloubku uzamčení, stav povrchové úpravy a rozměrovou přesnost. Měly by být k dispozici certifikáty frézování pro základní ocel spolu se zprávami o pevnosti při vytažení klipu, pokud je to požadováno. Během instalace namátkové kontroly spojení švů a vyrovnání klipů pomáhají zajistit konzistentní kvalitu.
