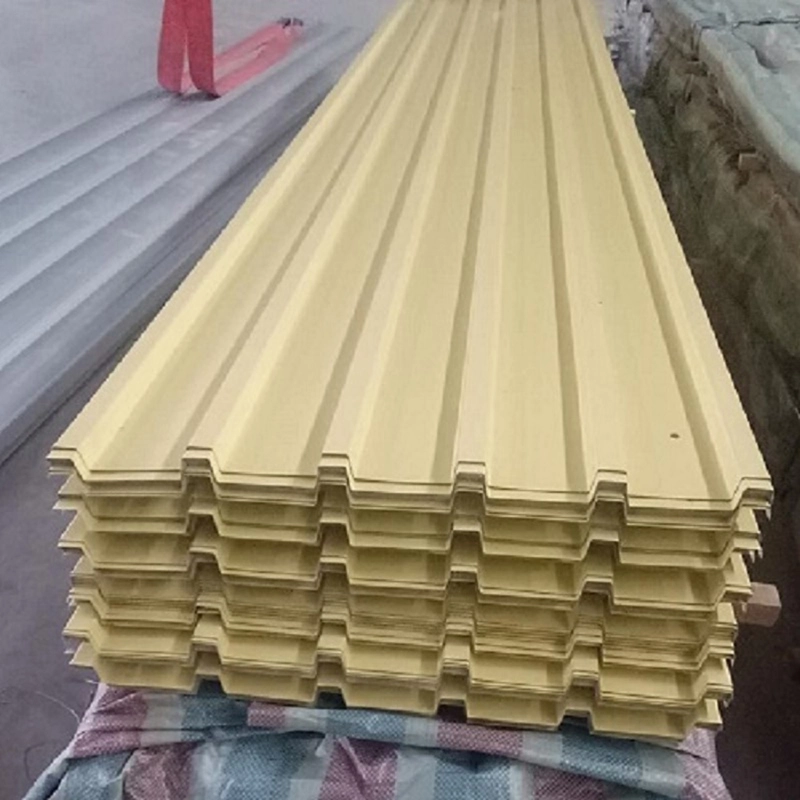

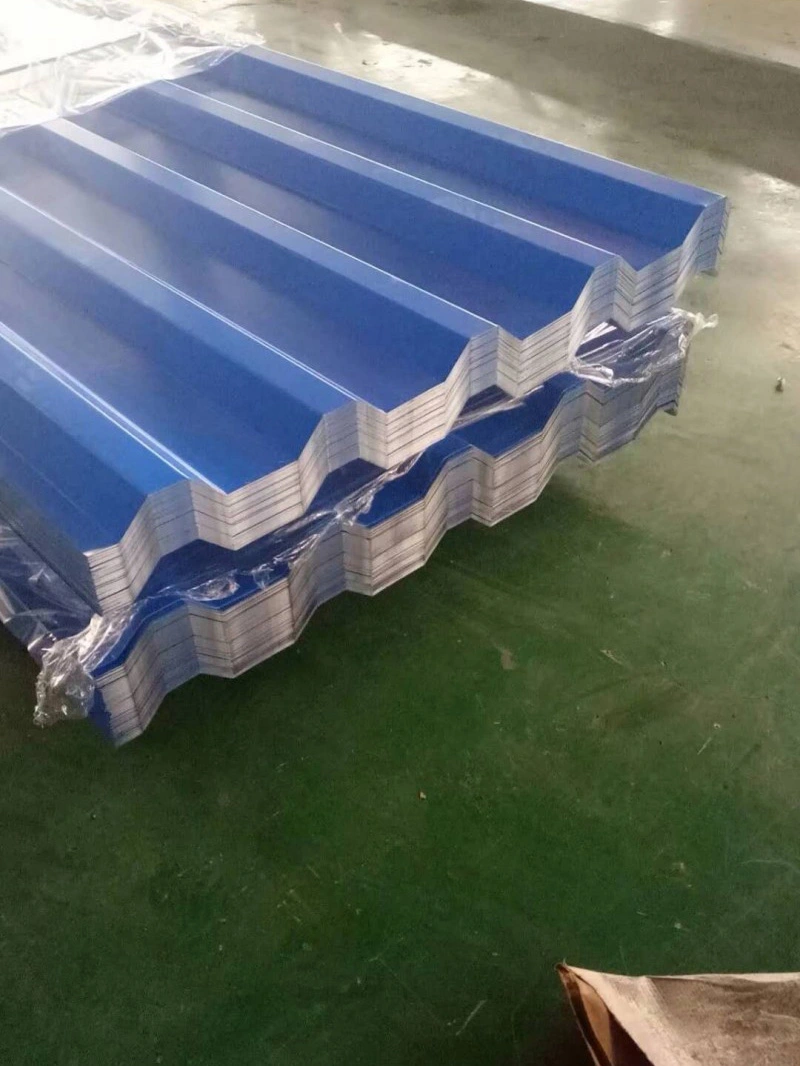

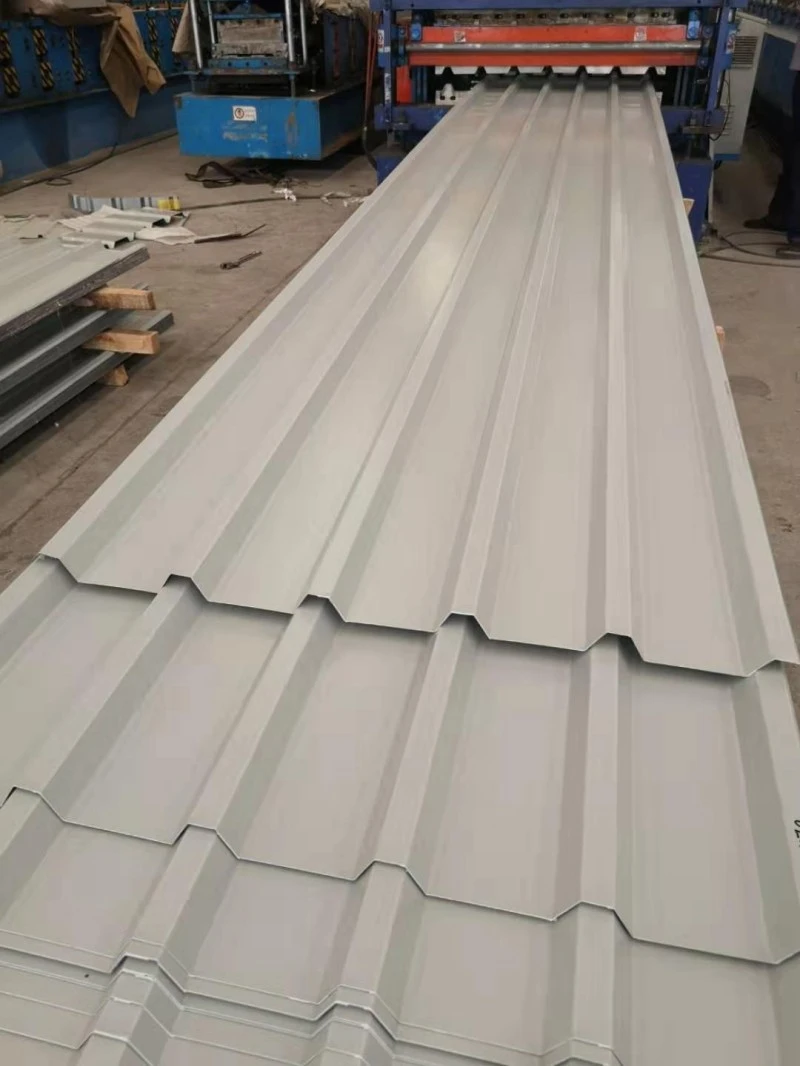

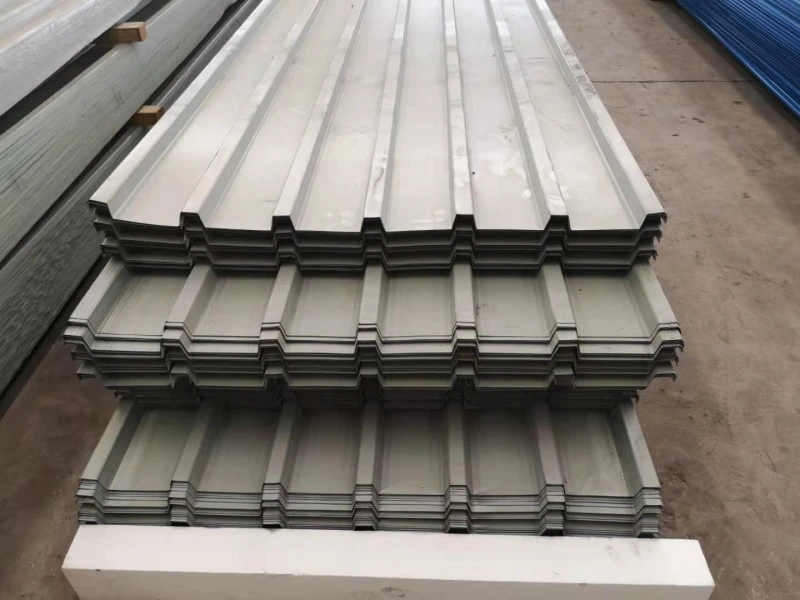

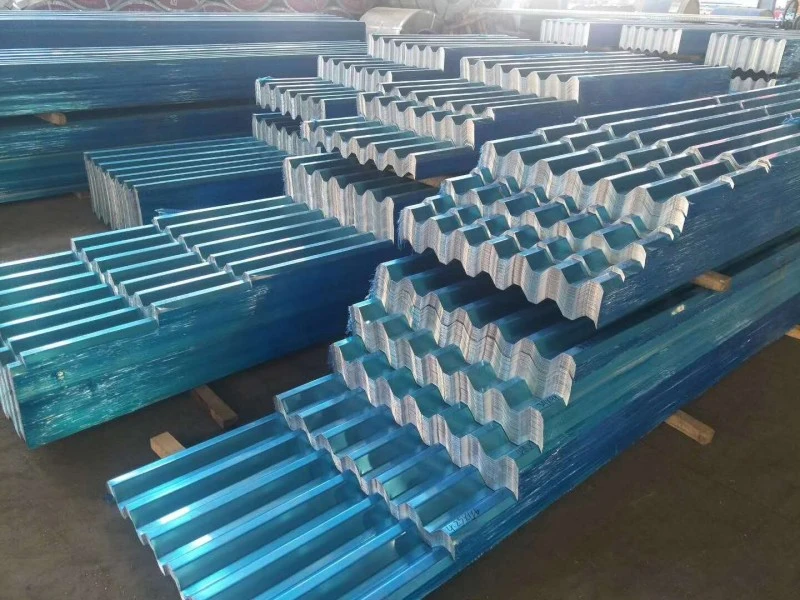

Barevně lakovaná ocelová střešní krytina

Barevně lakované ocelové střešní plechy vyrobené z předbarveného ocelového svitku jsou tvarovány válcováním za studena do vlnitého profilu. Každý plech kombinuje ocelové jádro, kovový povlak na obou stranách a vytvrzený organický povrch. Základním kovem je obvykle Q235B nebo DX51D a ochranná kovová vrstva může být zinek nebo hliník-zinek s plošnou hmotností od 40 g/m² do 275 g/m² na stranu. Nátěrový systém obvykle obsahuje základní nátěr a polyesterový vrchní nátěr o tloušťce alespoň 20 μm, zatímco PVDF je vyhrazen pro místa se silnějším UV zářením nebo solnou mlhou. SENBO provádí vstupní kontroly tloušťky svitku a hmotnosti povlaku a válcovací linky jsou nastaveny tak, aby ověřovaly geometrii žeber a efektivní šířku během výroby.

Společné profily a rozměry

• YX35-125-750:výška žebra 35 mm, rozteč žeber 125 mm, účinná šířka 750 mm.
• YX25-210-840:výška žebra 25 mm, rozteč žeber 210 mm, účinná šířka 840 mm.
• YX15-225-900:výška žebra 15 mm, rozteč žeber 225 mm, účinná šířka 900 mm.

Délka plechu se řeže na zakázku a průběžné délky jsou možné, pokud to doprava dovolí. Volba profilu ovlivňuje kapacitu rozpětí, odvodňovací chování a vzhled.

Tabulka parametrů

Testovací data a zpětná vazba k projektu

Mechanické chování

Podklad musí vykazovat pevnost v tahu minimálně 270 MPa. Pro YX35-125-750 je pevnost v tlaku kolem 200 MPa, což je adekvátní pro nenosné a sekundární konstrukční obálky. Kolísání tloušťky je regulováno na ±0,02 mm a rovinnost je omezena na 3 mm na metr, aby se zabránilo zadržování vody na hotové střeše.

Přilnavost a odolnost proti korozi

Testování příčného řezu vyžaduje, aby plocha oddělení povlaku zůstala na nebo pod 5 %. Výkon solného spreje je u standardního materiálu obvykle specifikován jako bez rzi po 500 hodinách. Vyšší hmotnosti zinkového povlaku zlepšují tento výsledek. Skutečný požadavek by měl odpovídat místu projektu a kategorii atmosférické koroze.

Odvod vody

Vlnitý tvar odvádí dešťovou vodu přes žlaby k okapu. Spoje překrytí jsou utěsněny vodotěsnými podložkami a tmelem. Doporučuje se minimální sklon 5 %. Správné vyrovnání vaznice a umístění upevňovacích prvků pomáhá předcházet hloubení a netěsnostem.

Příklad tepelného výkonu

Pilotní projekt v okrese Chongming v Šanghaji nanesl tepelně izolační nátěr na stávající barevnou ocelovou střechu. Po ošetření se povrchová teplota snížila z 63 °C na 33 °C a vnitřní teplota klesla asi o 8 °C. Zatímco izolační nátěr poskytl hlavní výhodu, případ ukazuje, jak lze plech kombinovat s dodatečnými povrchovými úpravami pro úsporu energie.

Rychlost instalace

Továrně vyrobené plechy lze rychle nainstalovat na místě. Denní výkon z válcování může dosáhnout 3 000 metrů. Při spárování s ocelovým rámem mohou být střechy přístřešků a skladů dokončeny v krátké době. Dlouhé plechy snižují počet koncových překrytí, což také snižuje potenciální místa úniku.

Poznámky k návrhu a instalaci

• Před instalací udržujte cívky a plechy suché. Venkovní skladování vyžaduje světlou výšku a prodyšný kryt, aby se zabránilo kondenzaci.
• Používejte řezné nástroje, které neprodukují vysoké teplo. Nůžky a prostřihovače jsou upřednostňovány před brusnými kotouči.
• Řezné hrany a škrábance okamžitě opravte kompatibilní opravnou barvou.
• Vyberte spojovací prvky a podložky, které jsou kompatibilní s povlakem, abyste minimalizovali galvanickou korozi.
• Postupujte podle specifikovaných detailů bočního a koncového kola. V oblastech se silným větrem zvyšte hustotu spojovacích prvků v blízkosti okrajů a hřebenů.
• Před umístěním plechů zkontrolujte rozteč a vyrovnání vaznic. Nesprávně zarovnané vaznice mohou způsobit viditelné zvlnění a namáhat žebra.

Otázky z Projektů

Jaký sklon je potřeba pro střechu bez hydroizolační fólie?

Pro jednoplášťové profily je typický sklon 5 % a více. Ve zvláštních případech lze použít nižší sklony, ale musí být navržena a zkontrolována projektantem dodatečná těsnící a odvodňovací opatření.

Jak zvolím hmotnost zinkového povlaku?

Nejprve by měla být vyhodnocena kategorie atmosférické korozivnosti lokality. Mírné venkovské oblasti mohou být v pořádku s 40 g/m² až 90 g/m². Pobřežní nebo průmyslové zóny často vyžadují 150 g/m² nebo více, nebo hliníkovo-zinkový povlak s ekvivalentním výkonem.

Lze desky instalovat na zakřivené střechy?

Některé profily lze zakřivit na velký poloměr. Minimální poloměr závisí na výšce žebra, tloušťce plechu a pružnosti povlaku. Výrobce by měl před zadáním objednávky potvrdit limit formování.

Co způsobuje barevné odchylky mezi šaržemi?

Barevné odchylky mohou nastat, když svitky pocházejí z různých výrobních sérií. Pro velkou střechu nebo stěnu je bezpečnější objednat veškerý materiál na stejný povrch z jedné šarže svitku. Pokud to není možné, vyžádejte si odečet barev a nastavte toleranci, např. ΔE ≤ 1,5.

Kontrolní seznam pro nákup a kontrolu

• Před výrobou potvrďte kvalitu substrátu a hmotnost povlaku na certifikátu mlýna.
• Před řezáním cívky si vyžádejte vzorek skutečné barvy laku a schvalte jej.
• Zkontrolujte tloušťku plechu, výšku žebra a efektivní šířku při příjmu. Odmítněte materiál mimo toleranci.
• Zkontrolujte povlak, zda nevykazuje škrábance, praskliny nebo nerovnoměrnou barvu. Menší poškození lze opravit, ale velká poškození by měla být vyměněna.
• Pokud střecha musí splňovat specifické hodnocení vztlaku větru, vyžádejte si zkušební data nebo výpočty pro vybraný profil a rozmístění upevňovacích prvků.
• U projektů, kde jde o požární odolnost, mějte na paměti, že jeden kovový plech je nehořlavý, ale kompletní střešní sestava může obsahovat hořlavou izolaci nebo podklad, které je třeba posoudit samostatně.
