Kovový profilovaný plech

Kovový profilovaný plech, nazývaný také vlnitý kovový panel, se vyrábí válcováním z tenké ocelové nebo hliníkové slitiny do vlnitého průřezu při teplotě okolí. Základní materiál se volí podle prostředí projektu a požadavků na zatížení. SENBO provozuje víceválcové kontinuální formovací linky a během výroby provádí rozměrové kontroly výšky žebra, šířky plechu a geometrie profilu. Společnost také vede záznamy o příchozích kontrolách tloušťky základního kovu a hmotnosti povlaku.

Možnosti substrátu

• Pozinkovaný ocelový plech:Mezi běžné konstrukční třídy patří Z275 a Z450 s hmotností oboustranného zinkového povlaku 275 g/m² a 450 g/m². Minimální tloušťka povlaku na jednu stranu je přibližně 19 μm.
• Ocelový plech potažený slitinou Al-Zn:Kovový povlak obsahuje asi 55 % hliníku, 43,5 % zinku a 1,5 % křemíku. Odolnost proti korozi je 3 až 5krát vyšší než u pozinkované oceli. AZ150 je široce používaná třída.
• Barevně lakovaný ocelový plech:Používá pozinkovaný nebo Al-Zn substrát s předúpravou a organickým povlakem, jako je polyester, akryl nebo fluorokarbon. Tato možnost kombinuje ochranu proti korozi s dekorativní povrchovou úpravou.
• Plech z hliníkové slitiny:Polotvrdé plechy z hliníkové slitiny o tloušťce 0,6 mm až 1,2 mm nabízejí dobrou odolnost proti korozi a tvarovatelnost. U spojů s odlišnými kovy je vyžadována izolační bariéra, aby se zabránilo galvanické korozi.

Tváření a klasifikace

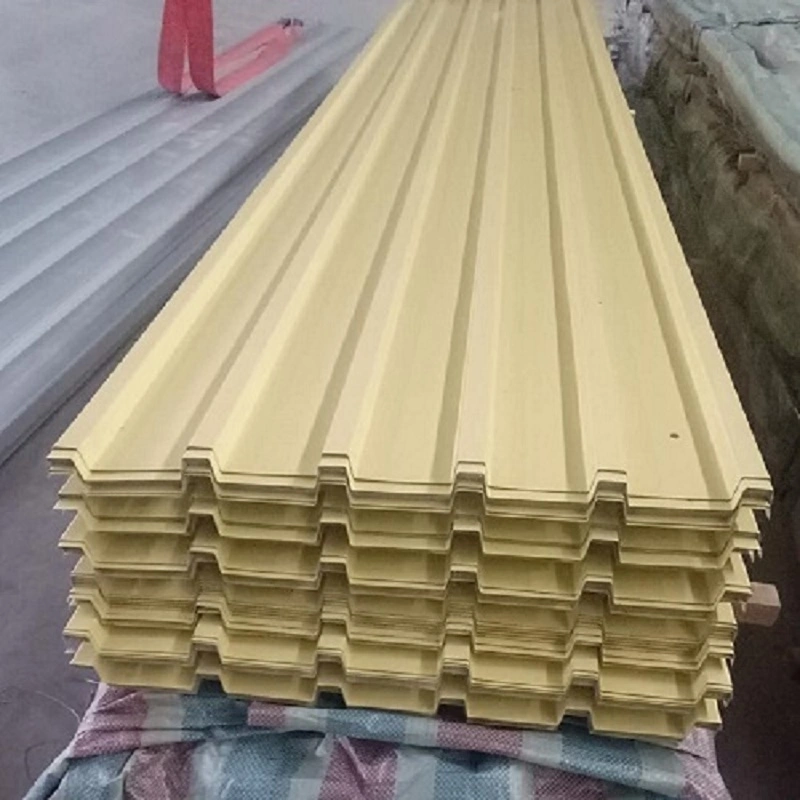

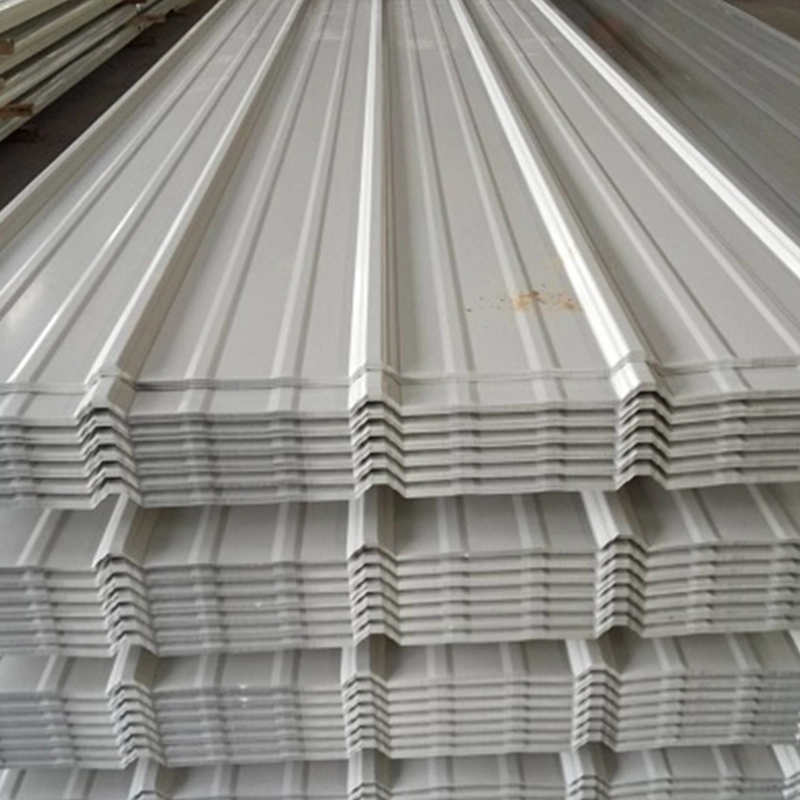

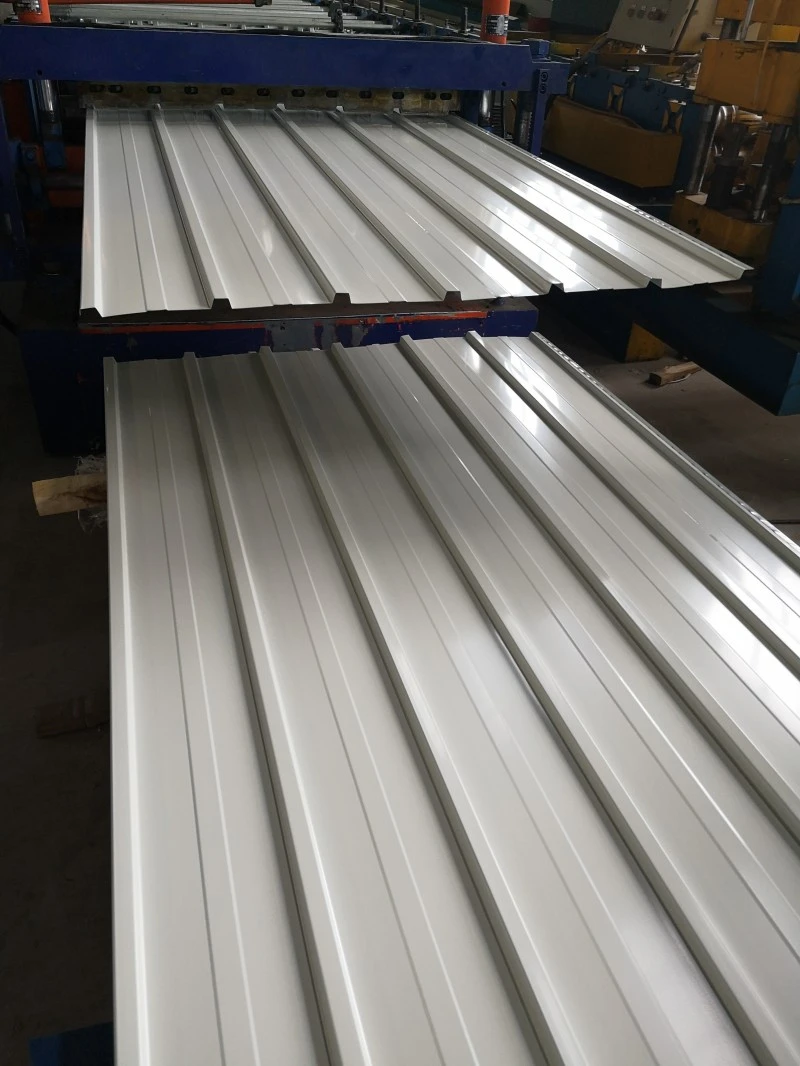

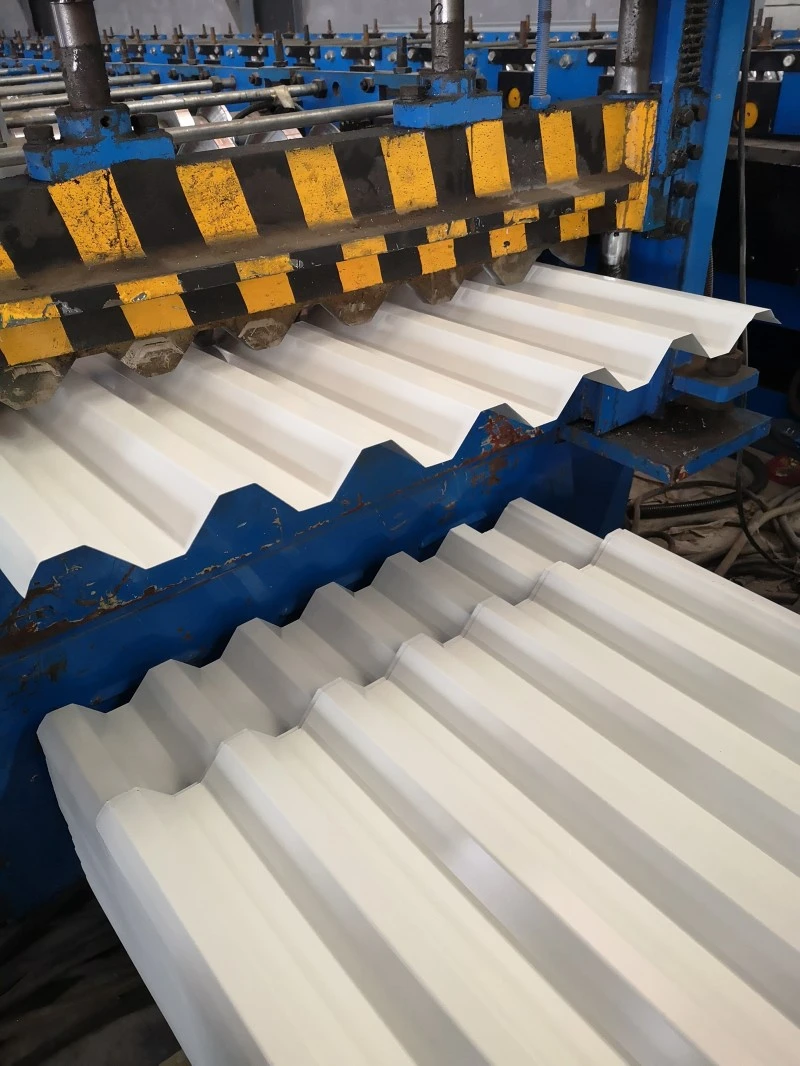

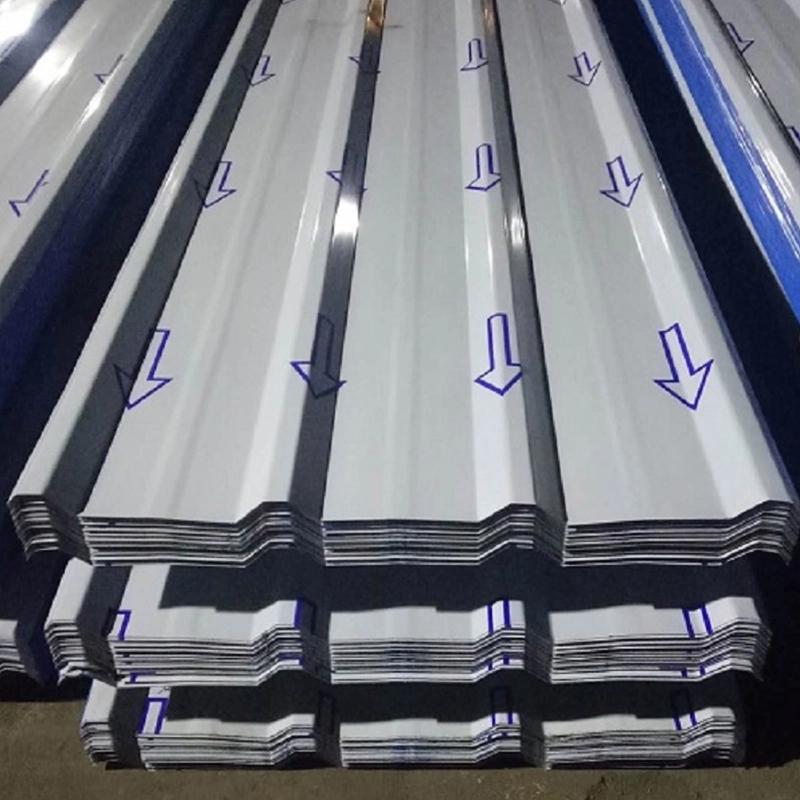

Kovové profilované plechy jsou tvarovány na kontinuálních válcovacích linkách a lze je vyrábět v délkách od několika metrů až po desítky metrů. Tovární prefabrikace poskytuje vysokou rozměrovou přesnost, ale je omezena přepravní délkou. Formování na místě umožňuje, aby délka plechu odpovídala projektu, čímž se snižuje počet překrytí a šetří materiál a práce. Výrobky se dělí podle průřezu na typy ve tvaru V, U, W, žebrované, vyztužené a rybinové. Podle použití zahrnují střešní panely, stěnové panely, kompozitní podlahové krytiny a obloukové konstrukční panely.

Technické specifikace

Data aplikace projektu

1. Průmyslové stavby a sklady

Profilované plechy se běžně používají pro střešní a stěnové obestavby v průmyslových provozech a skladech kvůli jejich nízké vlastní hmotnosti a dostatečné pevnosti. U projektů bez tepelné izolace je spotřeba oceli asi 5 kg/m² až 11 kg/m². Plechová střešní krytina v areálu Pingliang Sports Park, instalovaná v období od června 2020 do června 2023, používala jako střešní nosnou vrstvu profilované ocelové plechy s povlakem Al-Zn o tloušťce 0,6 mm. Projekt získal stříbrnou cenu za strojírenskou technologii na soutěži Building Waterproofing Industry Science and Technology Awards 2024, což znamená, že materiál fungoval přijatelně ve velkém veřejném zařízení.

2. Kompozitní podlahové systémy

V kombinaci s betonem působí profilované ocelové plechy jako ztracené bednění i jako tahová výztuž. Tento přístup odstraňuje potřebu tradičního dřevěného bednění a dočasného pažení. Pro zlepšení vazby mezi ocelí a betonem mohou být k plechu předem přivařeny smykové trny, nebo může být plech vytvořen s obousměrnými výztužnými žebry. Kompozitní podlahové systémy jsou široce používány ve výškových budovách a vícepodlažních průmyslových konstrukcích.

3. Obloukové a zakřivené konstrukce

Kovové profilované plechy mohou být tvarovány jako ploché nebo zakřivené panely. Zakřivené plechy umožňují klenuté budovy, které kombinují funkce nosníků, desek a sloupů do jediné konstrukční formy. Střešní systémy lze vyrábět jako zakřivené nebo variabilní panely a jsou vhodné pro hydroizolace I. až III. stupně s minimálním sklonem 1,5 stupně.

4. Hydroizolace střechy a odolnost proti větru

Střešní systémy obvykle používají buď přeplátované šroubové spoje nebo zámkové konstrukce s vysokými stojatými drážkami. Metoda stojatých švů používá skryté, nepronikající spojovací prvky a byla použita v projektech, jako jsou terminálové budovy na mezinárodním letišti v Pekingu. Systém profilovaných plechů SENBO 360° se stojatou drážkou má šířku panelu 430 mm a výšku žebra 65 mm. Je navržena pro spád drenáže minimálně 5 % a rozteč vaznic nepřesahující 1,5 m. Metoda skrytého upevnění zlepšuje odolnost proti vztlaku větru a snižuje únikové cesty ve srovnání s odhalenými upevňovacími prvky.

Vlastnosti produktu

• Lehký a ekonomický:Spotřeba oceli 5 kg/m² až 11 kg/m² na střešní krytinu a ekonomické rozpětí kolem 3,5 m činí materiál vhodným pro velké skříně.
• Odolnost proti korozi:Plechy potažené Al-Zn poskytují 3 až 5krát vyšší odolnost proti korozi než pozinkovaná ocel. PVDF povlaky dále prodlužují životnost v agresivním prostředí.
• Rozmanitost profilů:K dispozici jsou profily tvaru V, žebrované, vyztužené a rybinové. Pro speciální architektonické formy lze vyrábět zakřivené panely a panely s variabilním průřezem.
• Dva výrobní režimy:Tovární prefabrikace nebo válcování na místě poskytuje flexibilitu v délce plechu a plánování přepravy.
• Recyklovatelný materiál:Ocelové a hliníkové plechy lze na konci služby recyklovat. Desky lze také integrovat s fotovoltaickými systémy pro výrobu energie.

Typické aplikace

• Střešní a stěnové pláště průmyslových provozů a logistických skladů.
• Kovové zastřešení veřejných budov, jako jsou stadiony, výstavní centra a letištní terminály.
• Kompozitní podlahové palubky pro výškové budovy a vícepodlažní průmyslová zařízení.
• Obloukové budovy a dočasné konstrukce, které těží ze samonosné skořepinové formy.

Doporučení pro instalaci a manipulaci

• Listy skladujte na rovných podpěrách a udržujte je v suchu. Pokud je skladování venku nevyhnutelné, použijte prodyšný kryt.
• Zvedněte svazky pomocí širokých popruhů nebo rozpěrných tyčí, abyste zabránili deformaci žebra a poškození povlaku.
• Listy stříhejte nůžkami nebo prostřihovačkami. Vyvarujte se abrazivního řezání, které vytváří teplo a poškozuje kovový nebo organický povlak.
• Používejte spojovací prvky s podložkami, které jsou kompatibilní s materiálem desky, aby se zabránilo galvanické korozi.
• Postupujte podle specifikovaných detailů bočního a koncového kola. V oblastech se silným větrem zvyšte hustotu upevňovacích prvků na okrajích a rozích střechy.
• U systémů se stojatou drážkou si před přechodem na další panel ověřte zapojení spony a těsnost švu.

Běžné otázky

Jak si mohu vybrat mezi pozinkovanými, Al-Zn povlakovanými a barevně lakovanými plechy?

Výběr závisí na atmosférickém prostředí a požadavcích na vzhled. Pozinkované plechy jsou ekonomické pro mírné podmínky. Desky potažené Al-Zn nabízejí lepší odolnost proti korozi a jsou preferovány pro pobřežní nebo průmyslové lokality. Barevně lakované plechy dodávají trvanlivý dekorativní povrch a volí se tam, kde záleží na vzhledu nebo když je potřeba dodatečná ochrana povlakem.

Lze profilované plechy použít jak na střechu, tak na stěnu?

Ano, ale profil a tloušťka se mohou lišit. Střešní panely musí zvládnout odvod vody a zdvih větru, zatímco stěnové panely se více zaměřují na zatížení větrem a vzhled. Pro výběr správného profilu pro každou aplikaci by měly být použity tabulky rozpětí výrobce.

Jaký je minimální sklon střechy pro tyto plechy?

Pro lapované šroubové systémy je typický minimální sklon 5 %. Systémy se stojatou drážkou lze použít na svazích od 1,5 stupně, pokud jsou instalovány se správným utěsněním a odvodněním. Rovněž je třeba vzít v úvahu návrhové zatížení větrem a intenzitu srážek v projektu.

Jak se řeší tepelná roztažnost a smršťování u dlouhých plechů?

Dlouhé pláty se při změnách teploty roztahují a smršťují. Systémy stojatých švů umožňují pohyb pomocí posuvných klipů. U přeplátovaných systémů by měly být detaily koncového překrytí a rozteč upevňovacích prvků navrženy tak, aby vyhovovaly tepelnému pohybu. Délku plechu a teplotní rozsah by měl zkontrolovat projektant.

Kontrola kvality a dokumentace

Dodavatelé by měli poskytnout osvědčení o zkoušce válcování pro záznamy o hmotnosti základního kovu a povlaku. Rozměry profilu, jako je výška žebra, rozteč a efektivní šířka, jsou kontrolovány během výroby a před expedicí. Pro projekty se specifickými požadavky na vztlak větru lze poskytnout zkušební protokoly nebo výpočty. Inspekce na místě by měla ověřit tloušťku plechu, tvar profilu, stav povlaku a délku oproti objednávce.

Úvahy o výběru

• Před výběrem základního materiálu a nátěru určete kategorii environmentální koroze místa.
• Potvrďte návrhové zatížení větrem a rozpětí, abyste vybrali správnou tloušťku a profil plechu.
• Zkontrolujte sklon střechy a uspořádání odvodnění, aby se zabránilo hromadění vody a netěsnostem.
• U dlouhých souvislých archů ověřte, že přepravní trasa pojme požadovanou délku, nebo naplánujte formování rolí na místě.
• Pokud bude deska použita v kompozitním podlahovém systému, potvrďte požadované rozložení smykových trnů a požadavky na požární odolnost.
