Profilované ocelové plechy jsou za studena tvarované panely vyráběné válcováním potaženého nebo pokoveného ocelového pásu do vlnitých průřezů.SStavební materiály ENBOdodává tyto plechy pro střešní, stěnové a podlahové aplikace v budovách s ocelovými konstrukcemi se zaměřením na rozměrovou přesnost, povrchovou úpravu a dlouhodobou životnost.
Základní substrát se volí podle aplikačního prostředí a požadované trvanlivosti. Mezi běžné možnosti patří žárově zinkovaná ocel, ocel potažená slitinou hliníku a zinku, ocel s barevným povlakem, nerezová ocel a slitina hliníku. Pro většinu architektonických aplikací poskytuje galvanizovaná nebo hliníkově-zinková ocel nejlepší rovnováhu mezi cenou a odolností proti korozi. Tloušťka plechu se obvykle pohybuje od 0,25 mm do 2,3 mm, přičemž 0,4 mm až 1,6 mm je nejběžnější ve stavebnictví.
Nátěrový systém určuje, jak dobře plech odolává atmosférické korozi a jak si zachovává svůj vzhled v průběhu času. K dispozici je několik typů povlaků:
Povrchová úprava žárovým zinkováním:Hmotnosti zinkového povlaku se pohybují od Z100 do Z450. Těžší povlaky poskytují delší životnost v korozivním prostředí. Z275 je běžná specifikace pro obecné stavební aplikace.
Povlak ze slitiny hliníku a zinku:AZ150 je standardní specifikace pro zastřešení. Povlak obsahuje přibližně 55 % hliníku, 43,5 % zinku a 1,5 % křemíku a nabízí troj až pětinásobnou odolnost proti korozi než srovnatelný zinkový povlak. Díky tomu je vhodný pro pobřežní a průmyslové prostředí.

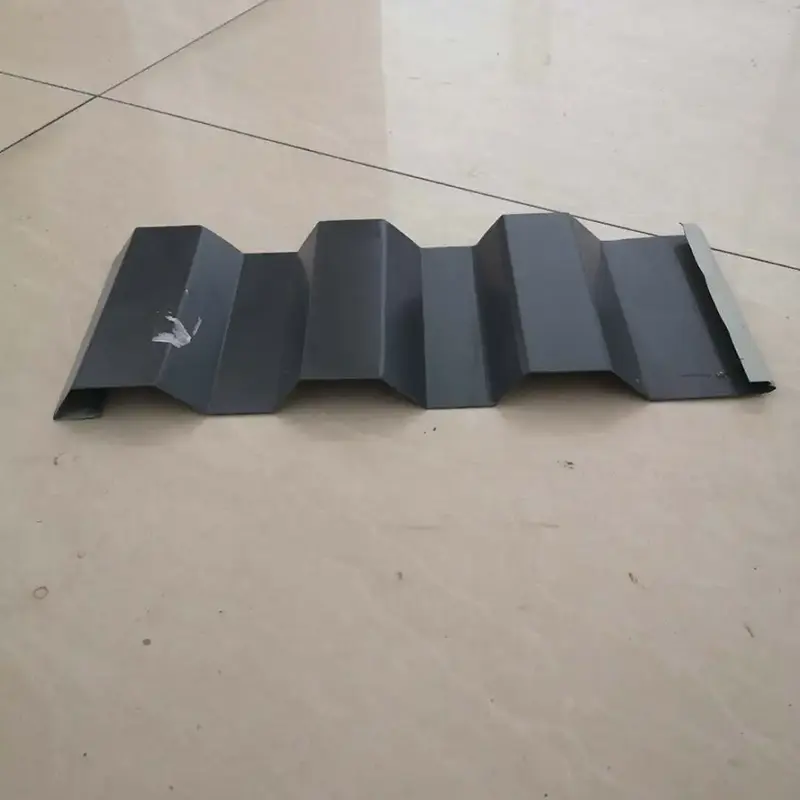

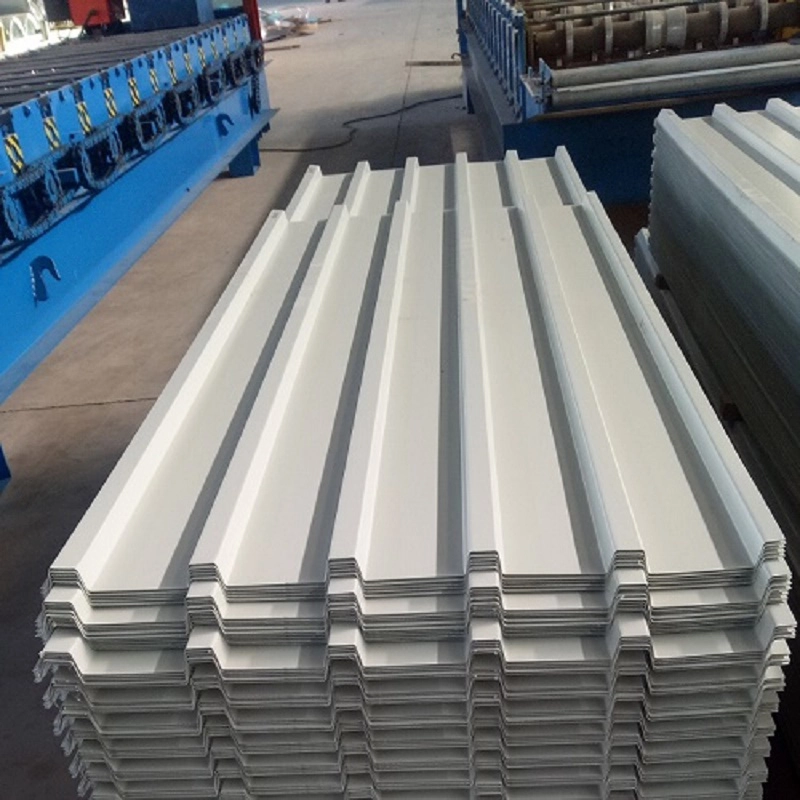

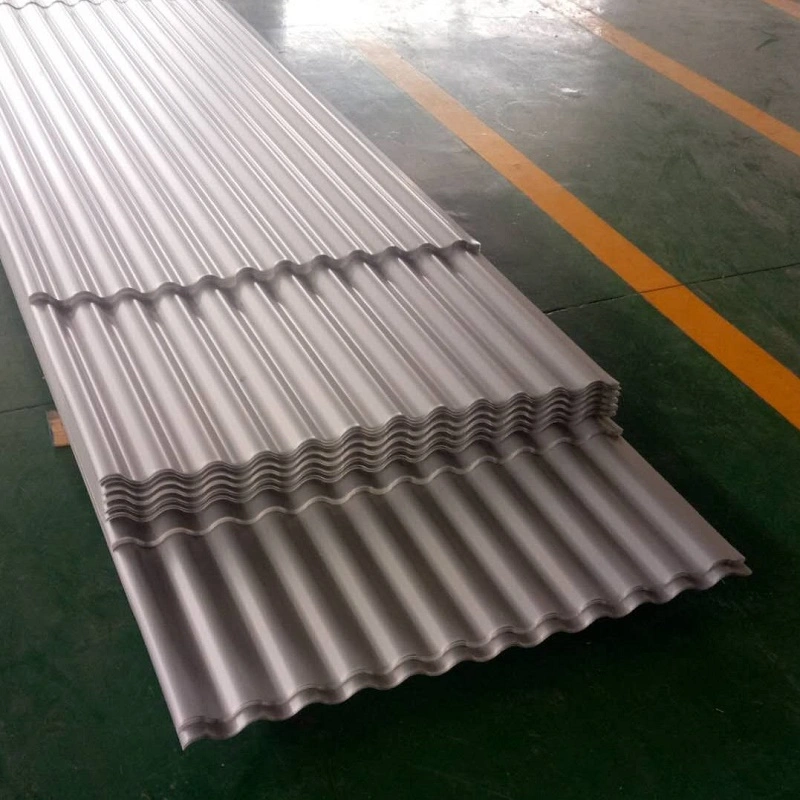

Barevné nátěry:Polyesterové (PE), vysoce odolné polyesterové (HDP) a polyvinylidenfluoridové (PVDF) povlaky jsou aplikovány na kovový povlak pro estetické a dodatečné ochranné účely. PVDF nabízí nejlepší UV odolnost a barevnou stálost ze všech tří.
Profilované ocelové plechy jsou seskupeny podle výšky vlny, která přímo ovlivňuje tuhost v ohybu a schopnost rozpětí:
Nízkovlnné plechy (výška vlny pod 30 mm):Tyto panely mají nižší ohybovou tuhost a používají se především jako obklady stěn. Jsou lehké a ekonomické pro vertikální aplikace, kde jsou požadavky na rozpětí střední.
Středně vlnité plechy (výška vlny 30–70 mm):Ty nabízejí rovnováhu mezi tuhostí a materiálovou účinností, díky čemuž jsou vhodné pro střešní i stěnové aplikace. Mnoho střech průmyslových budov používá profily středních vln.
Vysokovlnné plechy (výška vlny 70 mm a více):Ty poskytují největší ohybovou tuhost a jsou určeny pro střešní systémy s delšími rozpony nebo vyššími požadavky na zatížení. Běžně se používají ve velkých veřejných budovách.
Systém označení panelů používá formát YX[výška vlny]-[rozteč vln]-[efektivní šířka pokrytí]. Například YX15-380-760 označuje výšku vlny 15 mm, rozteč vln 380 mm a efektivní šířku pokrytí 760 mm. Tloušťka plechu se uvádí samostatně.
| Parametr | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Základní substrát | Ocel žárově pozinkovaná, ocel s povlakem slitiny Al-Zn, ocel s barevným povlakem, nerezová ocel, slitina hliníku | Vybírá se podle prostředí a aplikace |
| Tloušťka plechu | 0,25–2,3 mm | 0,4–1,6 mm běžné pro stavebnictví |
| Výška vlny | 10–200 mm | Nízké, střední a vysokovlnné typy |
| Šířka základního listu | 600–1270 mm | Záleží na profilu |
| Zinkový povlak | Z100, Z150, Z275, Z450 | Žárově pozinkováno |
| Al-Zn povlak | AZ100, AZ150, AZ200 | Potaženo slitinou hliníku a zinku |
| Mez kluzu | 235–550 MPa | Závisí na kvalitě podkladu |
| Použitelný standard | GB/T 12755-2008 | Profilované ocelové plechy pro stavebnictví |
Běžné modely panelů podle aplikace:

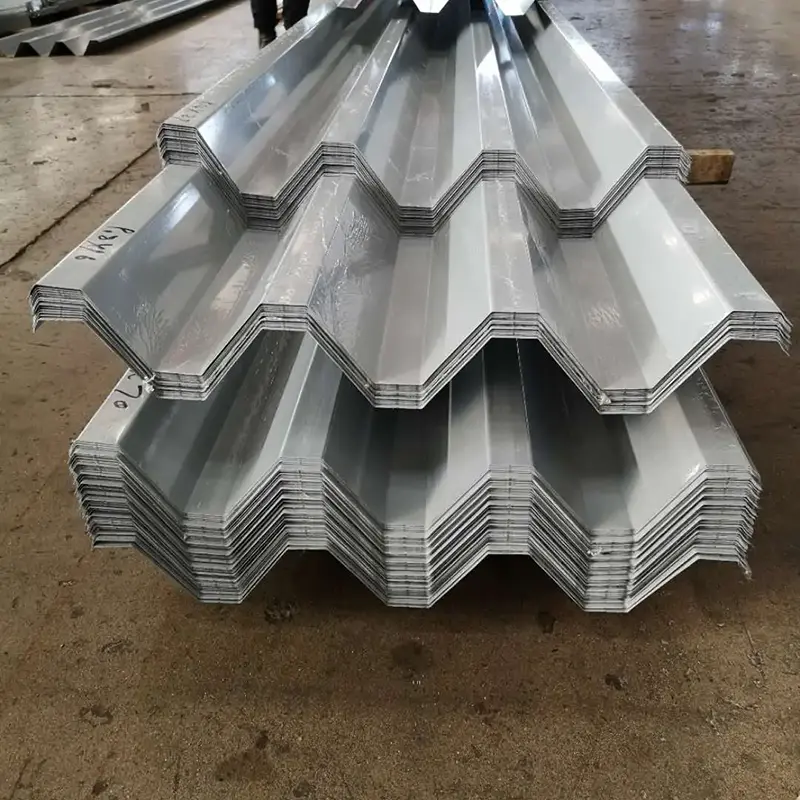

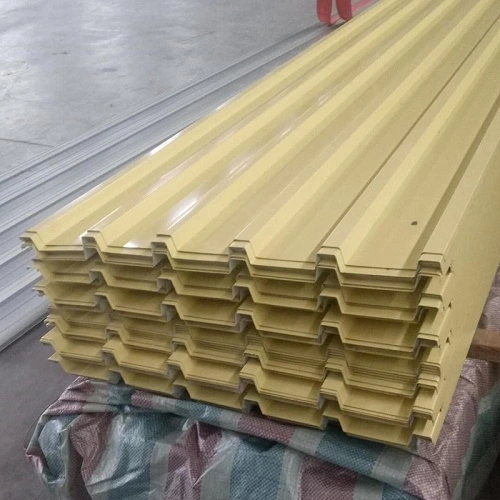

Střešní panely:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Stěnové panely:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Profily podlahové krytiny:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (uzavřený typ)
Strukturální vlastnosti profilovaného ocelového plechu závisí na jeho výšce vlny, tloušťce plechu a jakosti podkladu. Vyšší vlnové profily poskytují větší moment setrvačnosti a mohou se dále rozprostírat mezi podpěrami. Pro střešní aplikace je minimální doporučená tloušťka plechu 0,6 mm. Stěnové panely by měly mít tloušťku alespoň 0,5 mm a profily podlahových palubek použité v kompozitních deskách by měly mít minimální tloušťku 0,8 mm.
Když tloušťka plechu přesáhne 1,2 mm, tvarování se stává obtížnějším a přivařování svorníků skrz palubu nemusí spolehlivě proniknout plechem i nosným nosníkem. Z tohoto důvodu je praktická tloušťka plechu u profilovaných panelů obvykle omezena na 1,5 mm nebo méně.
Profilované plechy mohou přispět k celkové boční stabilitě ocelové budovy působením membrány. To vyžaduje správné upevnění podél všech okrajů plechu a na mezilehlých podpěrách. Vzor upevnění by měl být specifikován na projektových výkresech.
Pro střešní aplikace:Vyberte profil s dostatečnou výškou vlny a tloušťkou plechu pro požadované rozpětí a návrhové zatížení. Hliníkově zinkovaný substrát (AZ150) se doporučuje pro pobřežní a průmyslové prostředí. Všechny koncové a boční přesahy by měly být utěsněny podle sklonu střechy a místní intenzity srážek.
Pro nástěnné aplikace:Nízkovlnné profily jsou obvykle dostatečné. Barva panelu a povrchová úprava by měly být vybrány tak, aby odpovídaly celkové estetice budovy. U budov v oblastech se silným větrem ověřte způsob upevnění u výrobce panelu.
Pro podlahové krytiny:Použijte profil speciálně navržený pro kompozitní deskové konstrukce. Minimální tloušťka plechu je 0,8 mm. Ujistěte se, že profil je kompatibilní se specifikovaným průměrem střižných kolíků a postupem svařování.
Během instalace:S listy zacházejte opatrně, aby nedošlo k poškození a deformaci povlaku. Používejte zvedací zařízení, které rovnoměrně rozloží náklad. Řezné hrany by měly být chráněny, aby se zabránilo iniciaci koroze. Po řezání a vrtání odstraňte kovové hobliny z povrchu panelu.
Profilované ocelové plechy se často instalují společně sSendvičové panely z minerální vlnyv systémech obálky budov. Jednoplášťové profilované plechy mohou sloužit jako vnitřní vložka sendvičové sestavy, zatímco izolační panel poskytuje tepelnou bariéru. V podlahových systémech,Podlahové obloženíprofily pracují s výztuží a betonem pro vytvoření kompozitních desek. PodpůrnýSystémy příslušenství pro stavební materiály, včetně vaznic, spojovacích prvků, lemování a tmelů, musí být vybrány tak, aby odpovídaly profilu panelu a podmínkám projektu. Náš technický tým může poskytnout koordinované výkresy rozvržení pro tyto kombinované systémy.
1.Střechy a stěny průmyslových závodů, kde je vyžadována lehká a hospodárná obálka.
2.Opláštění skladových a logistických objektů pomocí středovlnných profilů pro stěny a střechy.
3.Veřejné budovy, jako jsou letištní terminály, nádraží a sportoviště, kde jsou specifikovány střešní profily s dlouhým rozpětím.
4.Ocelové konstrukce budov, kde profilovaný plech přispívá k celkové boční stabilitě rámu.
5.Podlahové systémy v budovách s ocelovou konstrukcí, využívající profilované palubky jako ztracené bednění pro spřažené desky.
U stěnových panelů je minimální tloušťka 0,5 mm. Střešní panely by měly mít tloušťku alespoň 0,6 mm. Profily podlahové krytiny používané v kompozitních deskách vyžadují minimální tloušťku 0,8 mm. Tyto hodnoty platí pro standardní ocelové podklady a může být nutné je zvýšit u aplikací s vysokým zatížením nebo s dlouhým rozpětím.
Povlak ze slitiny hliníku a zinku (AZ150) poskytuje třikrát až pětkrát vyšší odolnost proti korozi než srovnatelný zinkový povlak. Hliníková složka tvoří stabilní bariérovou vrstvu, zatímco zinková složka poskytuje obětovanou ochranu na řezaných hranách. Pro pobřežní nebo průmyslové prostředí se obecně doporučuje ocel s povlakem AZ. Pro standardní interiérové aplikace postačuje pozinkovaná ocel.
Tloušťka plechu nad 1,2 mm se obtížně tvaruje do složitých profilů. Navíc přivařování svorníků skrz palubu nemusí spolehlivě proniknout plechy tlustšími než 1,2 mm, když se používá v systémech kompozitních podlah. Pro většinu aplikací profilovaných plechů je praktický horní limit 1,5 mm.
Ano. Při správném upevnění podél všech hran a na mezilehlých podpěrách mohou profilované plechy přenášet smykové síly v rovině a přispívat ke stabilitě budovy. Upevňovací vzor musí být navržen pro tento účel s přiměřenou roztečí upevňovacích prvků a vzdáleností od okraje. Potvrďte kapacitu membrány u statika.
Všechny řezy odhalují ocelový podklad a měly by být chráněny opravným nátěrem nebo nátěrem bohatým na zinek. Okamžitě odstraňte kovové hobliny a třísky z vrtání, protože mohou rezivět a ušpinit povrch panelu. U hliníkově-zinkově potažené oceli exponované řezné hrany stále těží z obětavé ochrany okolního povlaku, ale přesto se doporučuje úprava.
