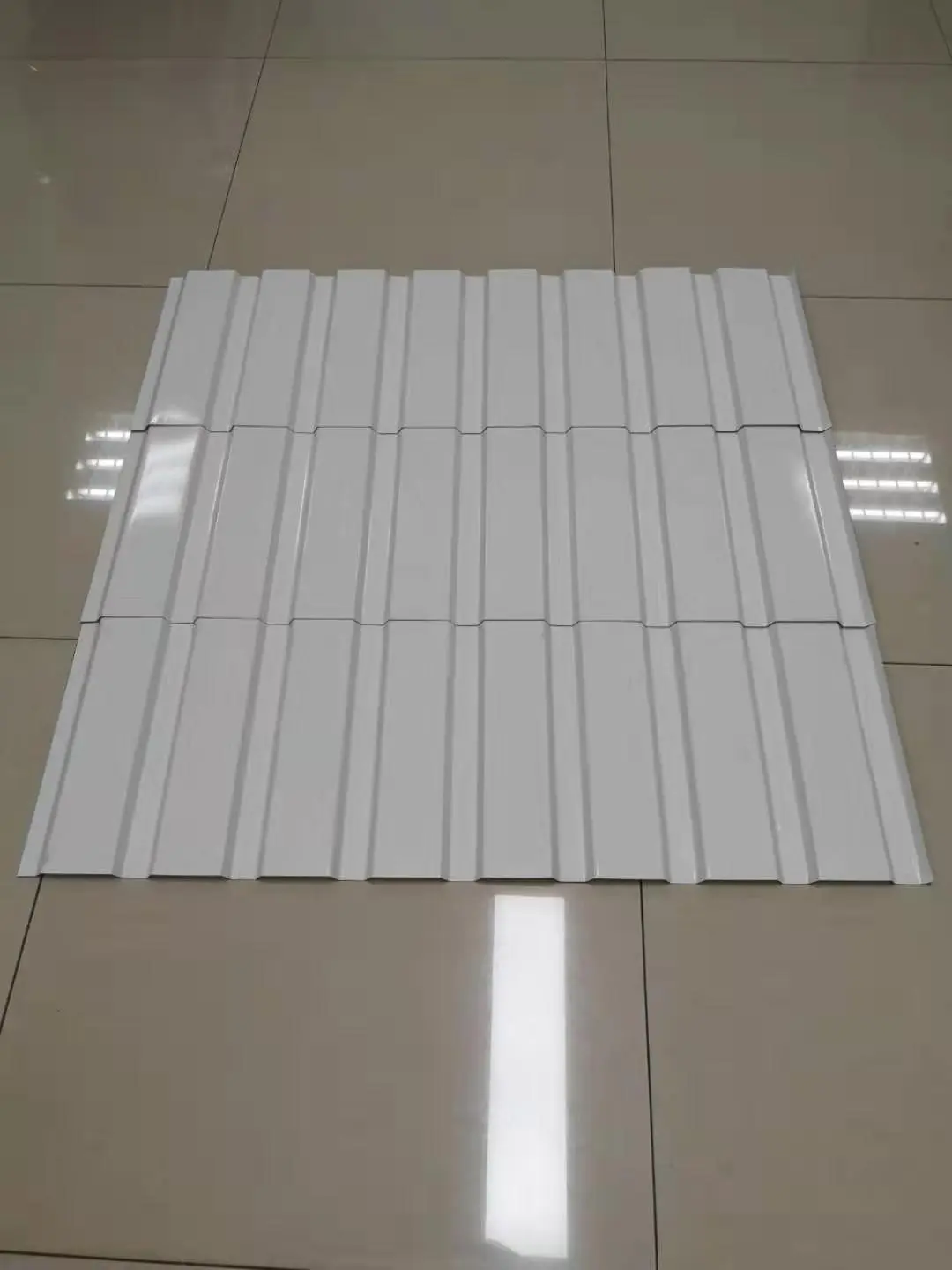

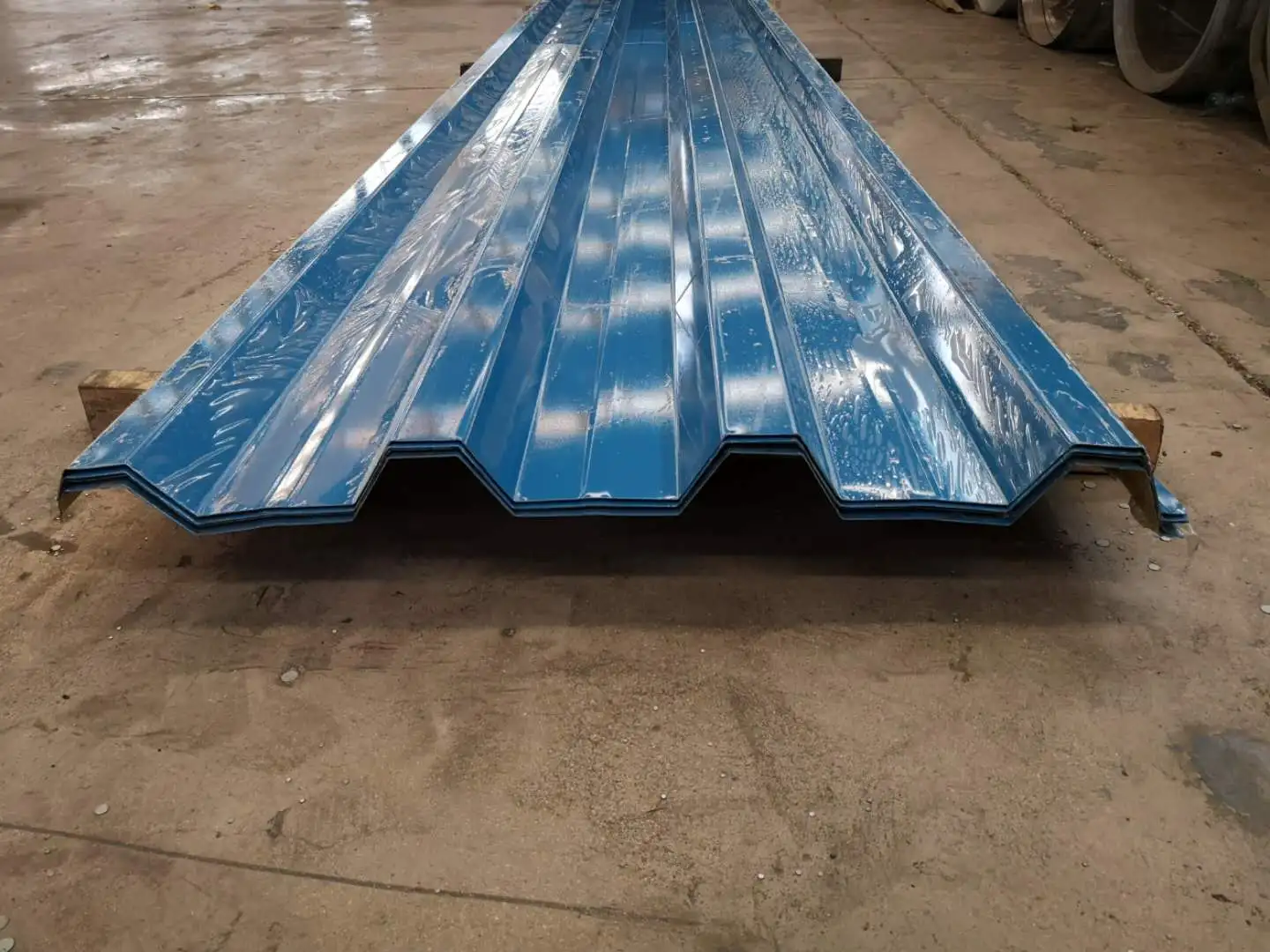

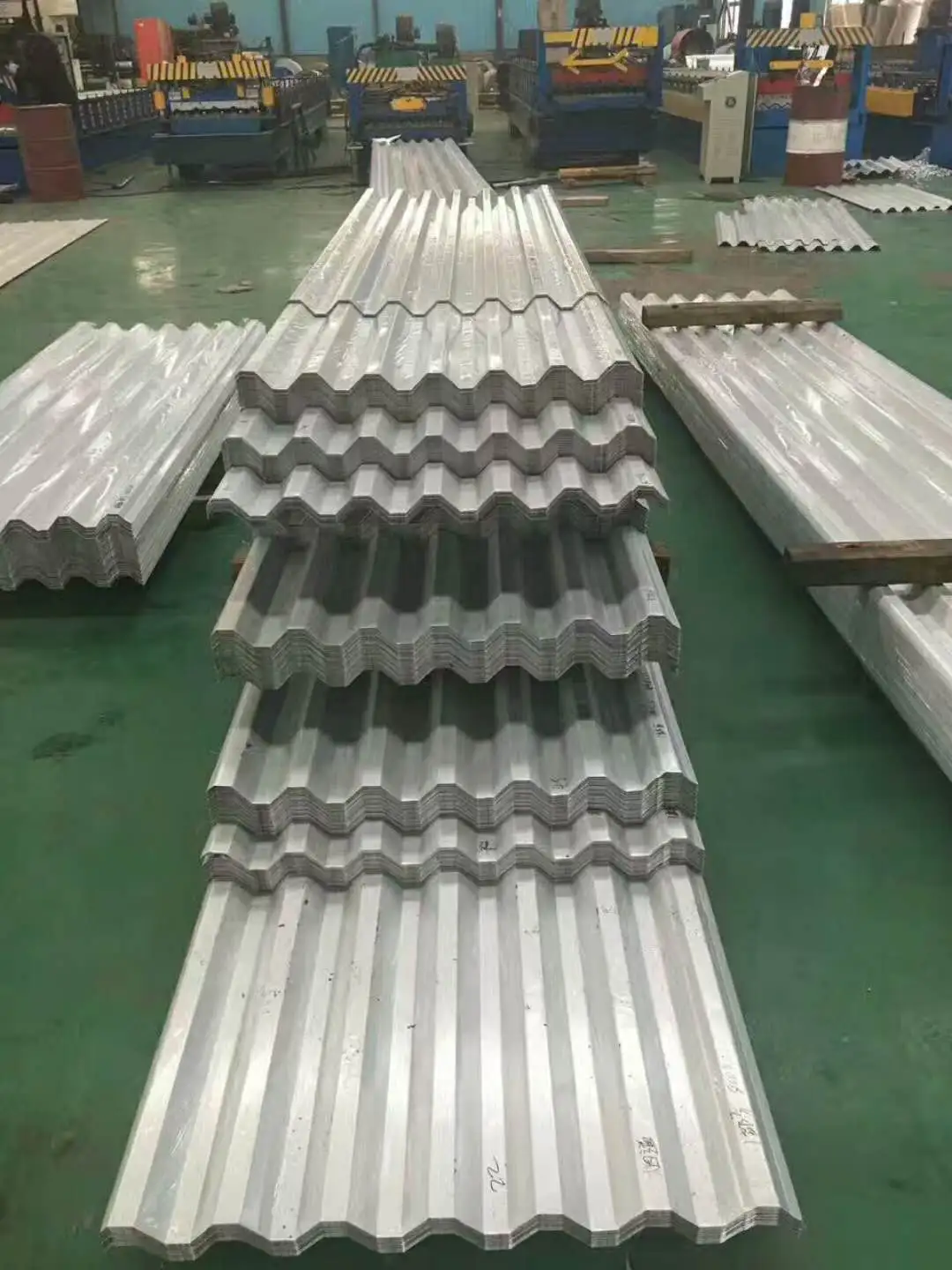

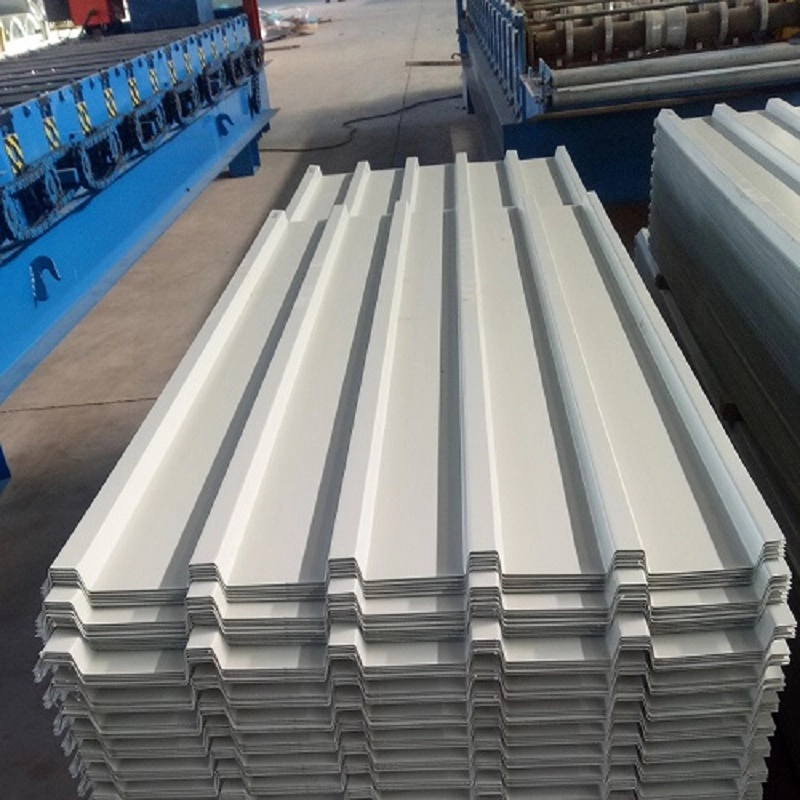

Barevně lakované profilované ocelové plechy se vyrábějí válcováním za studena tvářením barevně lakovaných ocelových svitků do vlnitých profilů. Slouží jako zastřešení, obklady stěn a dekorace interiéru či exteriéru průmyslových objektů, skladů a velkorozponových ocelových konstrukcí. Každý plech se skládá z ocelového substrátu zajišťujícího mechanickou pevnost, kovového povlaku působícího jako korozní bariéra a organického povlaku, který dodává odolnost proti povětrnostním vlivům a vzhled. SENBO provozuje několik válcovacích linek pro tyto profily s interními kontrolami geometrie profilu, tloušťky povlaku a jakosti základního kovu.
Surovinou je ocelový pás válcovaný za studena nebo za tepla, obvykle dodávaný v sérii o šířce 1000 mm. Mezi třídy meze kluzu patří 250 MPa, 280 MPa, 320 MPa, 350 MPa a 550 MPa. Struktura nátěru odpovídá GB/T 12754. Běžná konfigurace používá dvě vrstvy vrchního nátěru na přední straně a jednu vrstvu na zadní straně. Polyesterové (PE) nebo fluorocarbonové (PVDF) povlaky se vybírají podle požadované odolnosti vůči povětrnostním vlivům. Konkrétní typ nátěru je potvrzen v době objednávky.
Běžné tloušťky se pohybují od 0,4 mm do 1,6 mm. Střešní a stěnové obklady obvykle používají minimálně 0,5 mm až 0,6 mm, zatímco důležité exteriéry budov by neměly být menší než 0,6 mm. Nosná podlaha může vyžadovat tloušťku až 2 mm nebo 3 mm. Výška zvlnění se pohybuje od 10 mm do 200 mm. U nevyztužených sekcí by měl být poměr výšky a tloušťky přednostně udržován pod 200. Efektivní šířka závisí na profilu. Mezi široce používané profily patří YX35-125-750 (35 mm výška žebra, 750 mm efektivní šířka), Jiaochi 760 (YX51-380-760) a Jiaochi 820.
| Ukazatel výkonu | Parametr / Specifikace | Základ nebo poznámky |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilované ocelové plechy pro stavebnictví |
| Standardní nátěr | GB/T 12754 | Ocelové plechy a pásy s barevným povlakem |
| Běžná tloušťka | 0,4–1,6 mm | Zastřešení minimálně 0,6 mm pro klíčové budovy |
| Rozsah výšky žebra | 10–200 mm | Poměr výšky k tloušťce přednostně ≤200 |
| Mez kluzu | 250–550 MPa | 250 MPa a 350 MPa běžné; 550 MPa pro zaklapávací profily |
| Mrtvá váha | 6–10 kg/m² | Lehká obálka |
| Šířka základního listu | 1000 mm běžné | Dostupné řady 600 mm, 1000 mm a 1200 mm |
| Doporučený sklon střechy | 2–5 % pro spojitou délku | Mez průhybu l/300 |
| Požadavky na nátěr | žárově zinkováno ≥90/90 g/m²; Al-Zn povlak ≥50/50 g/m² | Pokud není uvedeno jinak |
Profiled color steel sheets weigh between 6 kg/m² and 10 kg/m², which is significantly lower than traditional concrete or masonry cladding. Yield strength ranges from 250 MPa to 550 MPa, providing good diaphragm stiffness and load capacity. V hlavní dílně Huangshi Daye Special Steel byly instalovány profilované střešní plechy YX114-333-666 s tloušťkou základního kovu 0,8 mm na ploše 13 200 m² jen pro rozpětí BC, což potvrzuje vhodnost pro velké průmyslové střechy.
Produkt podporuje jak tovární prefabrikaci, tak válcování na místě. V projektu továrny Anhui Chaolong Optoelectronics vyráběly válcovací stroje namontované na vozidlech plechy přímo na místě, což umožňuje okamžitou instalaci a zabraňuje poškození při přepravě. Kloubové zvedací plošiny pomáhají s polohováním, čímž zvyšují efektivitu instalace o 70 % a snižují ruční práci ve velkých výškách o 60 %. Projekt pokrýval více než 76 000 m². U uzavřeného skladovacího přístřešku v Yugang Material Yard v Lanzhou, trubkové příhradové konstrukci s největším rozpětím v severozápadní Číně, byly na střešní panely použity vysokopevnostní žárově zinkovaná ocel o tloušťce 0,6 mm s barevně profilovanou povrchovou úpravou. Instalace s velkým rozpětím snížila počet přesahů střechy.

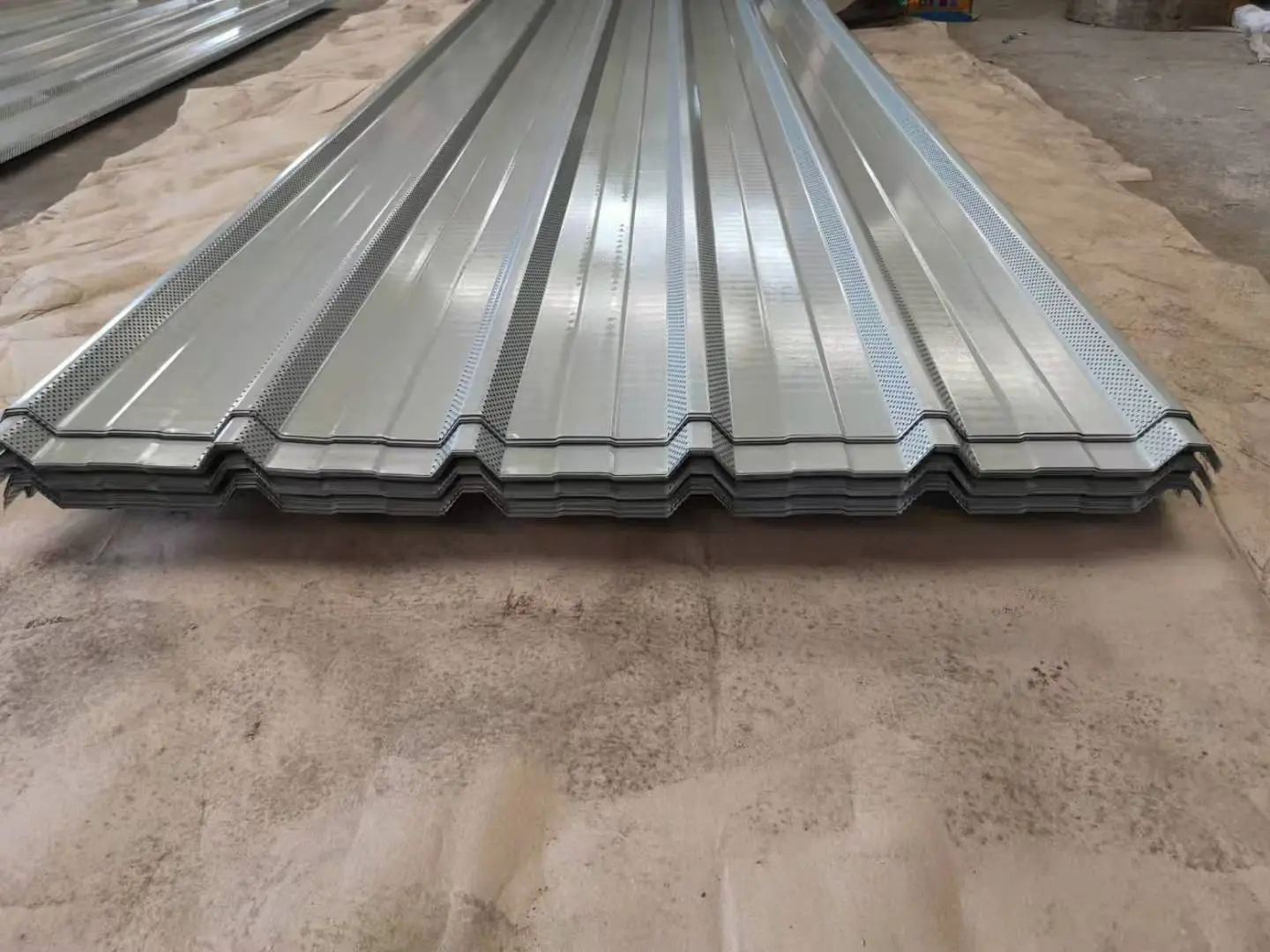

Vnější nátěr zajišťuje samočistící vlastnosti a dlouhodobou odolnost vůči povětrnostním vlivům. Nátěrové systémy lze upravit tak, aby odpovídaly korozivnímu prostředí. Pro žárově zinkované podklady je standardní hmotnost oboustranného nátěru minimálně 90 g/m² na stranu, pokud není uvedeno jinak. Pro substráty ze slitiny hliníku a zinku je minimum 50 g/m² na stranu. Když spodní vrstva kompozitní střechy funguje jako perforovaný panel pohlcující zvuk, musí být velikost otvorů a rozteč určeny akustickým návrhem.
GB/T 12755-2008 specifikuje výběr materiálu, konfiguraci profilu, technické požadavky, rozměrové tolerance a kontrolu kvality profilovaných ocelových plechů. Aby se zabránilo viditelným barevným odchylkám, je vhodné objednat všechny plechy pro jeden projekt střechy nebo stěny ze stejné výrobní šarže.
Výška žebra ovlivňuje tuhost v ohybu a schopnost rozpětí. Pro malá rozpětí mohou být dostatečná nízká žebra, například 35 mm. Pro větší rozpětí nebo vyšší zatížení jsou vyžadovány hlubší profily, např. 51 mm nebo více. Profil by měl být vybrán na základě tabulek rozpětí a návrhových výpočtů, nikoli pouze na základě vzhledu.
Sklon 2 % až 5 % je typický pro kontinuální plechy bez koncových přesahů. Nižší svahy zvyšují riziko hromadění vody, což může zkrátit životnost nátěru. Rovněž je třeba zvážit intenzitu místních srážek a návrh odvodnění.
Ano, mnoho profilů lze zakřivit na velký poloměr válcováním nebo ohraňováním. Minimální poloměr závisí na tloušťce plechu, geometrii žebra a typu povlaku. Doporučuje se včasná koordinace s výrobcem.
Pro pobřežní nebo korozivní průmyslové prostředí je preferován Al-Zn potažený substrát s alespoň 50 g/m² na stranu a často je specifikován PVDF vrchní nátěr. Ve vysoce agresivních podmínkách může být zapotřebí vyšší hmotnosti nátěru nebo dodatečná ochranná opatření.
Dodavatelé by měli poskytnout osvědčení o zkoušce válcování pro záznamy o tloušťce základní oceli a povlaku. Rozměry profilu a stav povrchu jsou kontrolovány během výroby a před expedicí. Pro projekty vyžadující specifický výkon větru nebo konstrukce mohou být na vyžádání poskytnuty zkušební zprávy nebo výpočty.
