Kovové střešní panely

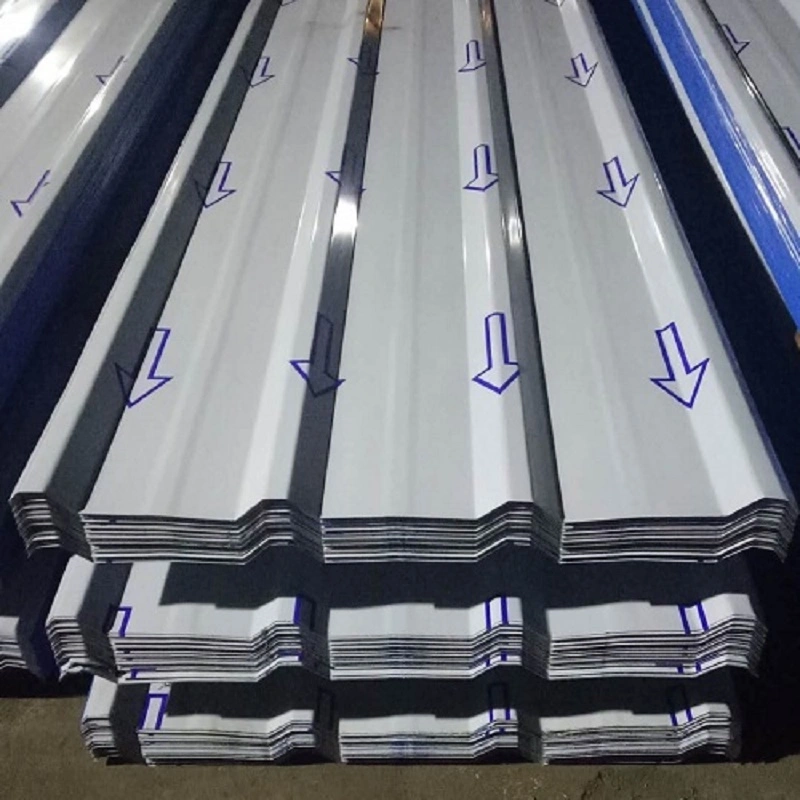

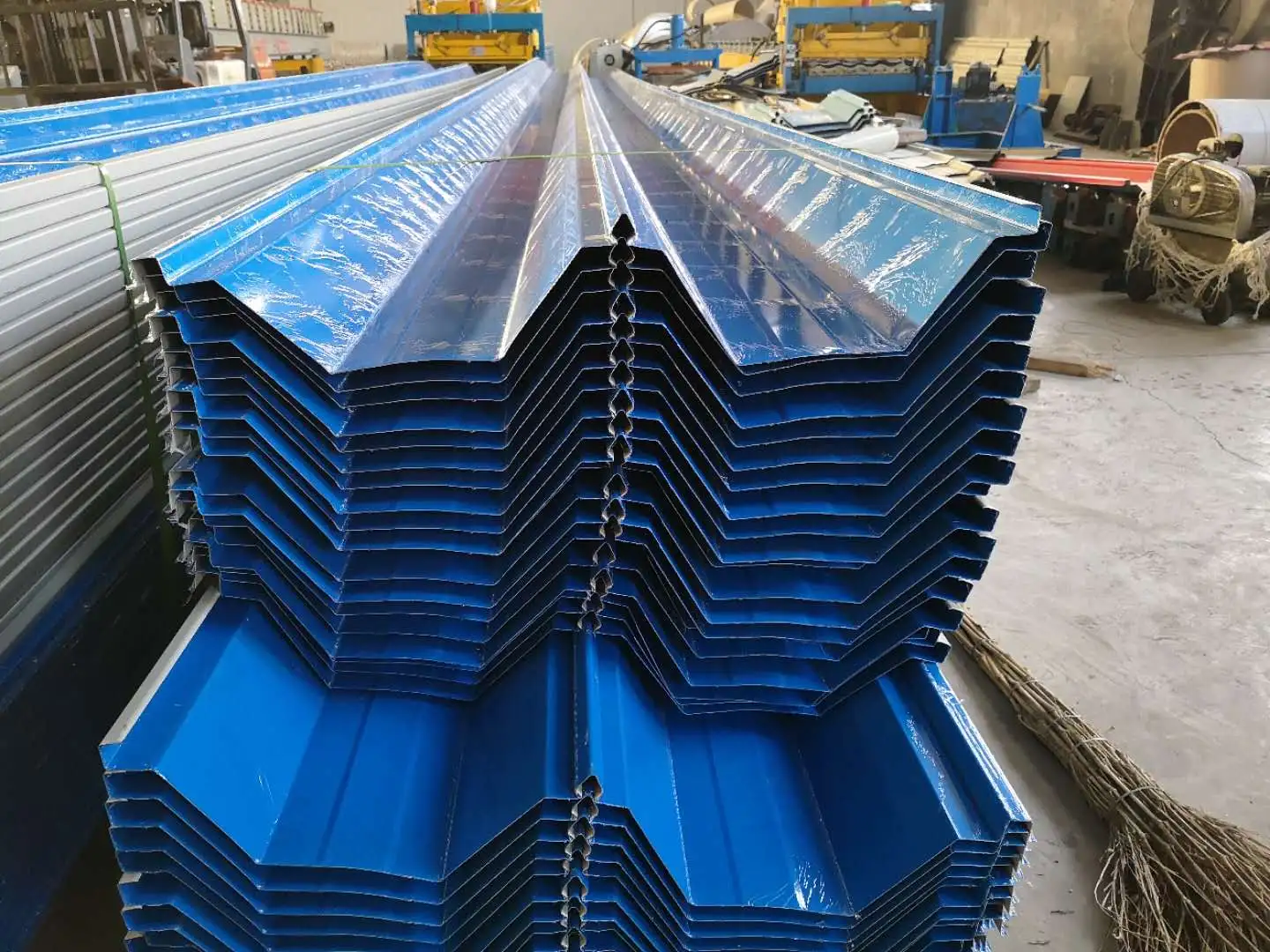

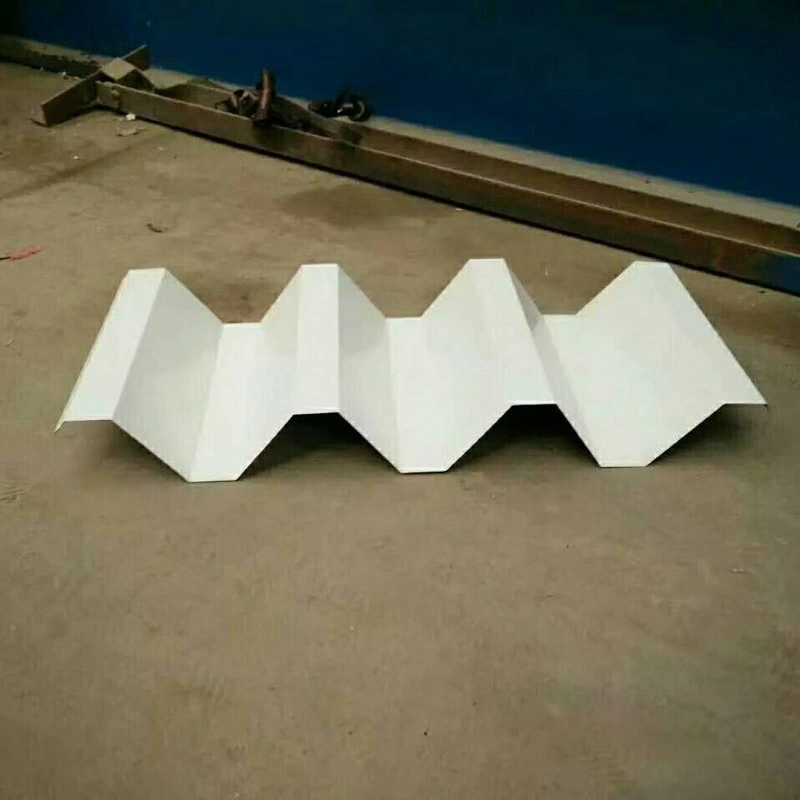

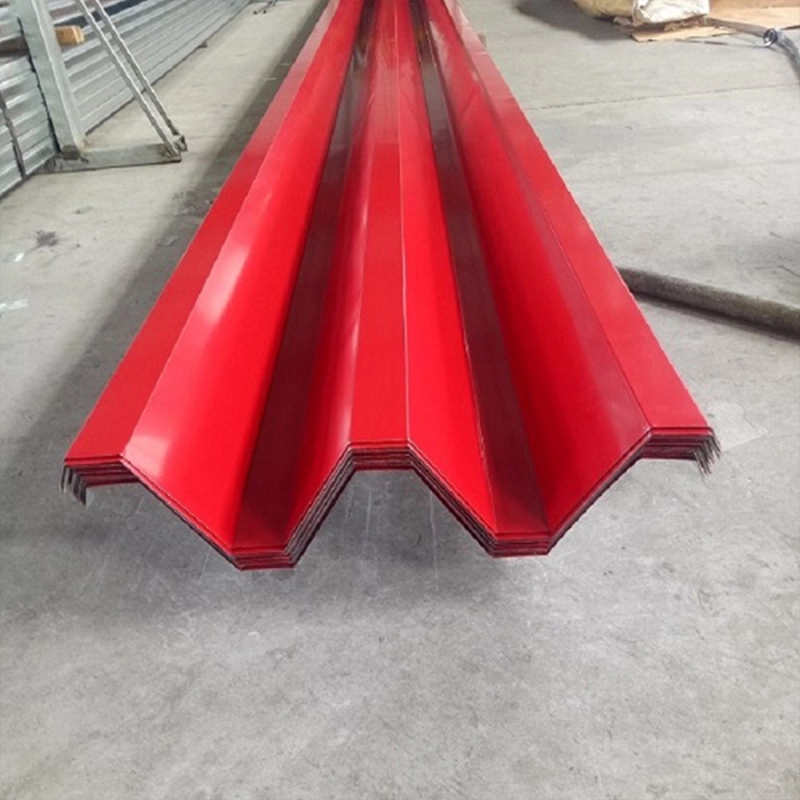

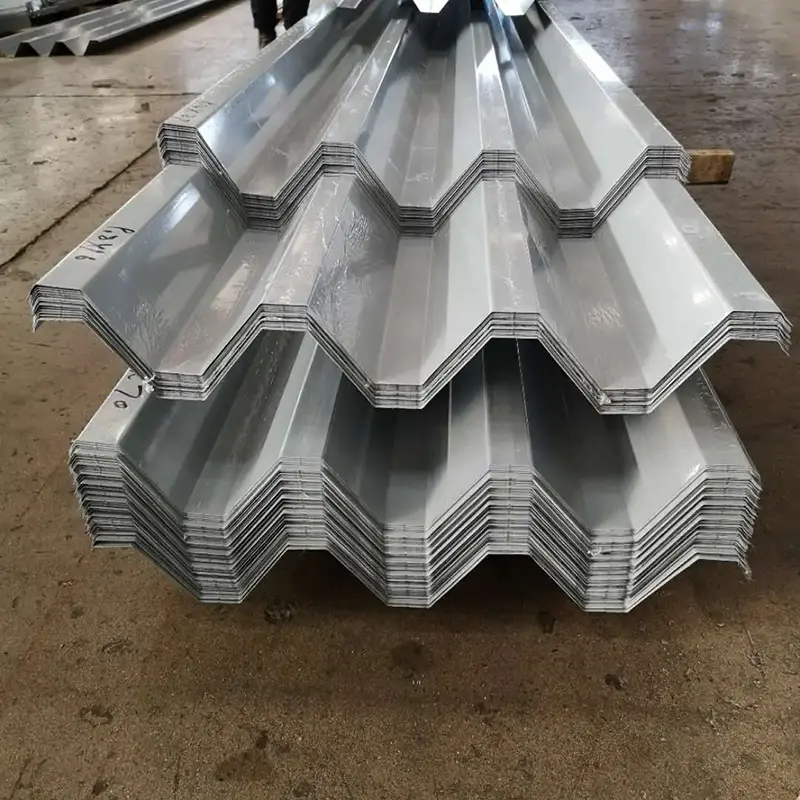

Kovové střešní panely jsou profilované ocelové plechy formované válcováním za studena tvářením kovových svitků do vlnitých průřezů na kontinuálních výrobních linkách. Používají se na střešní krytiny, obklady stěn a podlahy. Žebrovaný nebo vlnitý profil zvyšuje ohybovou tuhost tenkého plechu ve směru žebra, což umožňuje panelům o tloušťce 0,5 mm až 1,5 mm přenášet zatížení střechy. SENBO provozuje vyhrazené linky pro válcování profilů kovových střech a udržuje vlastní testovací schopnosti pro ověřování zdvihu větru. Výrobní kontroly zahrnují tloušťku základního kovu, mez kluzu, geometrii profilu a kvalitu povrchové úpravy.

Možnosti základního materiálu

• Ocelový plech žárově zinkovaný:Běžně jakost DX51D+Z s oboustranným zinkovým povlakem od 40 g/m² do 275 g/m². Vhodné pro běžné průmyslové budovy.
• Ocelový plech potažený Al-Zn:Povlak obsahuje asi 55 % hliníku a 43,5 % zinku. Poskytuje 3 až 5krát vyšší odolnost proti korozi než standardní pozinkovaná ocel.
• Barevně lakovaný ocelový plech:Dokončeno polyesterovým (PE) nebo fluorokarbonovým (PVDF) povlakem, který nabízí odolnost proti korozi a flexibilitu designu.
• Plech ze slitiny hliníku, hořčíku a manganu:Třída AA3004 s hustotou 2,73 g/cm³, což je asi třetina hustoty oceli. Navrženo pro životnost přesahující 50 let.
• Nerezový plech:Feritická nerezová ocel 445J2, typicky 0,5 mm silná. Používá se pro velké veřejné budovy s vysokými požadavky na odolnost proti větru.

Konstrukce systému

Kovové střešní systémy často používají vícevrstvý kompozitní design. V projektu Guangzhou Baiyun Airport Terminal 3 zahrnuje střešní konstrukce zdola nahoru pozinkované primární vaznice, děrovaný profilovaný ocelový plech potažený Al-Zn, parotěsnou zábranu, minerální vlnu pohlcující zvuk, pozinkované sekundární vaznice, tepelně izolační minerální vlnu, žárově pozinkovaný střešní plech, TPO izolační ocelový izolační panel, nerezovou ocelovou protihlukovou membránu, nerezovou pěnu čepice z nerezové oceli. Tato sestava kombinuje nosnou konstrukci, tepelnou izolaci, hydroizolaci, pohlcování zvuku a ochranu před bleskem.

Instalační systémy

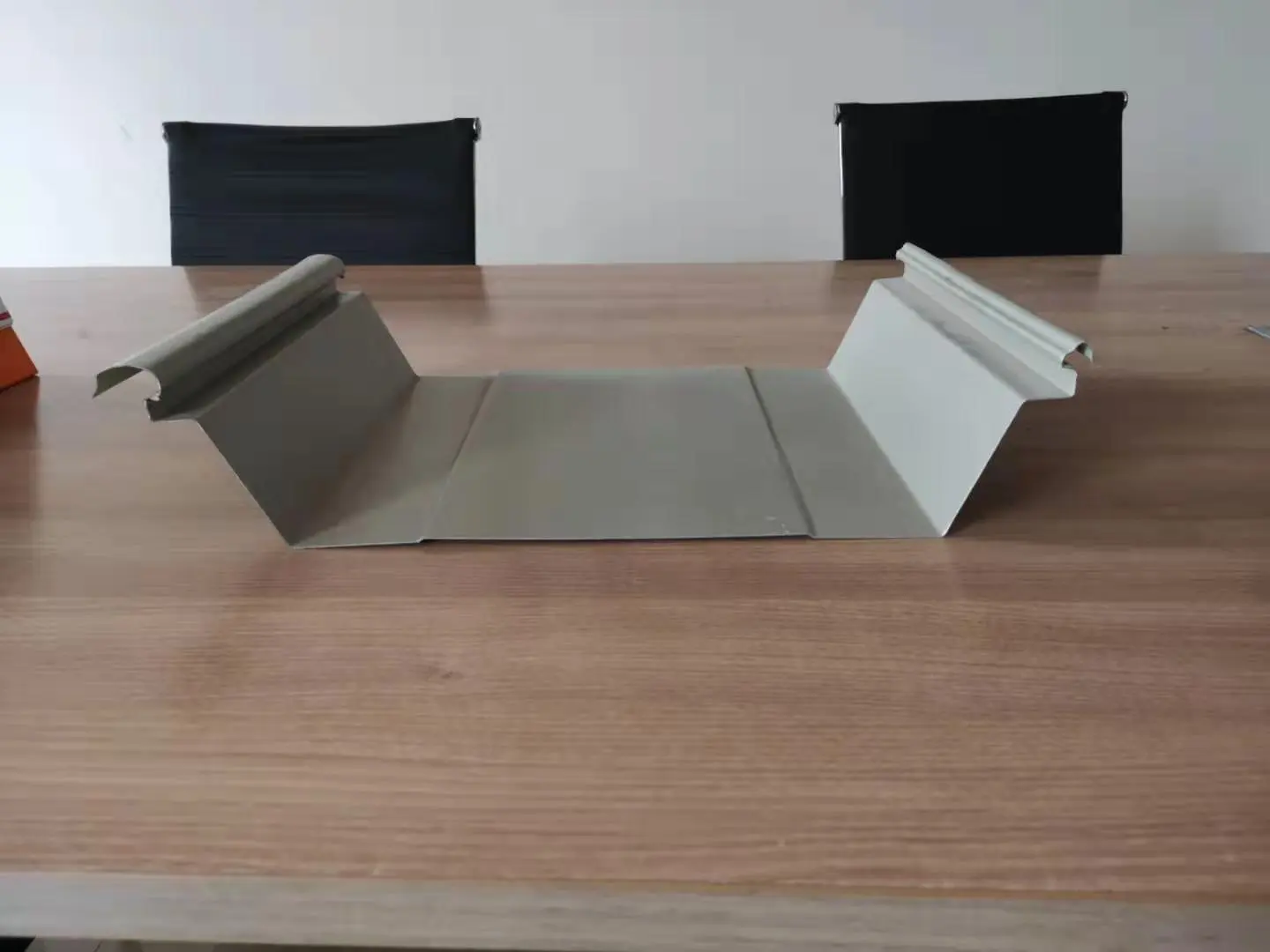

• Systém stojatých švů:Okraje sousedních panelů jsou mechanicky sešity speciálním nástrojem. Výsledný spoj je strukturální a vodotěsný, aniž by se spoléhal na tmely. Upevňovací spony ve tvaru T umožňují tepelný pohyb podél sklonu střechy.
• Systém kontinuálního svařování:Nerezové panely jsou spojovány celodélkovým svařováním. Bezešvé svary poskytují vysokou odolnost proti větru a vodě.

Technické specifikace

Údaje o výkonu z projektových aplikací

1. Kapacita vztlaku větru

Pobřežní veřejné budovy kladou extrémní požadavky na odolnost střechy vůči větru. Na terminálu 3 letiště Guangzhou Baiyun byl kontinuálně svařovaný střešní systém z nerezové oceli testován statickým zdvihem větru a zaznamenal kapacitu 18,2 kPa, což odpovídá tajfunu kategorie 17. Pro srovnání, konvenční hliník-hořčík-manganové střechy se stojatou drážkou obvykle odolávají podmínkám kategorie 12. Výzkum chování při sání větru ukazuje, že spojovací šev a spojení nosné konzoly jsou nejslabším místem, které vyžaduje cílené vyztužení. Stadion kulturního a sportovního centra Greater Bay Area používá podobný svařovaný přístup a v laboratorních testech dosáhl 21 kPa.

2. Vodotěsnost a vzduchotěsnost

Hydroizolace střechy vychází z konstrukční konfigurace, nikoli z aplikovaných tmelů. Panely se stojatým švem používají po celé délce předem aplikovaný tmel a uzamčené švy, takže nezanechávají žádné povrchové otvory po hřebících nebo místa úniku. Kontinuálně svařovaný přístup z nerezové oceli vytváří nepřerušovaný povrch prostřednictvím svařování po celé délce, což dále zlepšuje odolnost proti vodě. Doporučuje se minimální sklon odvodnění střechy 5 %. Profil žlabu slouží jako přirozený odvodňovací kanál, který rychle odvádí vodu k okapu.

3. Řízení tepelného pohybu

Změny teploty způsobují roztahování a smršťování kovových panelů. Systémy se stojatou drážkou absorbují tento pohyb pomocí posuvných držáků ve tvaru T, které umožňují panelům volný pohyb po sklonu střechy. Na terminálu 3 letiště Guangzhou Baiyun spolupracují svařované spoje s profilem příčného zvlnění, aby se uvolnilo tepelné napětí. Obě metody zabraňují poškození, které by jinak vzniklo v důsledku omezeného tepelného pohybu.

4. Stavební produktivita

Kulturní a sportovní centrum Greater Bay Area uplatnilo modulární konstrukční strategii pro všechny střešní vrstvy pod hydroizolační membránou. Dělníci rozdělili střechu o rozloze 78 000 m² na 878 nezávislých modulů, každý modul smontovali a svařili na úrovni země a poté zvedli dokončené jednotky na místo. Tento přístup zvýšil účinnost instalace o 30 % a zamezil plýtvání materiálem na přibližně 2 %.

5. Geometrická flexibilita

Střešní panely mohou být vyráběny v rovných, zakřivených nebo vějířovitých formách, aby odpovídaly architektonickým povrchům s jednoduchým zakřivením, dvojitým zakřivením a kulovým povrchem. V kulturním a uměleckém centru budoucího vědeckého a technologického města „Dvě hory“ v Anji v Zhejiang tvoří kovová střecha dvanáct obřích tvarů bambusových listů. Pro udržení konstrukčních tolerancí v přijatelných mezích bylo použito BIM modelování a 3D skenování.

Pokyny pro instalaci a manipulaci

• Před zahájením umístění panelu zkontrolujte vyrovnání a vodorovnost vaznice.
• Zvedací panely se zvedacími popruhy s chráněnými okraji, aby se zabránilo deformaci.
• Před konečným švem na systémech stojatých švů ověřte zapojení švu a vyrovnání klipu.
• Při provádění kontinuálního svařování udržujte pracovní prostor čistý a suchý; dodržujte kvalifikované postupy svařování.
• Omezte stavební provoz na hotových střešních plochách a neprodleně odstraňte suť.

Běžné otázky

Který střešní systém vyhovuje místům na pobřeží se silným větrem?

Souvisle svařovaný systém z nerezové oceli nabízí nejvyšší odolnost proti větru a je často specifikován pro oblasti náchylné k tajfunu. Systémy stojatých švů zůstávají životaschopnou možností, když jsou detaily švů a klipů zesíleny podle výpočtů zdvihu větru.

Jak dlouhé střešní panely zvládají změny teplot?

Systémy stojatých švů využívají posuvné spony, které umožňují pohyb po svahu. Svařované systémy mohou obsahovat příčné zvlnění nebo dilatační spáry. Vhodná metoda závisí na geometrii střechy a očekávaném teplotním rozsahu.

Jakou průběžnou údržbu potřebuje plechová střecha?

Kontrolní postupy by měly zahrnovat těsnost upevňovacích prvků, stav panelu, překážky drenážní cesty a integritu tmelu v prostupech. Systémy se stojatým švem obvykle vyžadují méně údržby, protože nejsou odhaleny žádné spojovací prvky.

Může kovová střešní krytina přesahovat stávající střechu?

Nová plechová střecha může být někdy instalována přes stávající střechu, pokud konstrukce unese dodatečné zatížení a stávající povrch je vhodný. Před jakýmkoli rozhodnutím by měl statik posoudit stávající podmínky.

Kontrola kvality a dokumentace

Dodavatelé by měli poskytnout osvědčení o zkoušce frézování pro základní kov, záznamy o tloušťce povlaku a zprávy o rozměrech panelů. Projekty se specifickými kritérii zatížení větrem by měly vyžadovat zkušební data sání větru pro přesnou konfiguraci dodávaného systému. Kontroly na místě by měly před instalací ověřit jakosti materiálu, délky panelů a stav povrchu.

Úvahy o výběru

• Před výběrem typu střešního systému zkontrolujte umístění budovy a návrhovou rychlost větru.
• Zkontrolujte sklon střechy a uspořádání odvodnění, abyste potvrdili účinné odstranění vody.
• Ověřte, zda je vybraný materiál panelu kompatibilní s okolním prostředím budovy.
• Potvrďte, že dodavatel střešní krytiny může poskytnout požadované zkušební údaje a podporu při instalaci.
