Kompozitní panely z minerální vlny jsou prefabrikované kompozitní desky vytvořené lepením vyztužených obkladových materiálů nebo povrchových vrstev na substrát desky z minerální vlny. Samotný substrát je anorganický vláknitý produkt vyrobený ze surovin, jako je čedič, gabro a dolomit, zpracovaný vysokoteplotním tavením (nad 1450 °C) a rozvlákněním s přidáním pojiv a vodoodpudivých činidel.
Podle normy JGJ/T 350-2015 (Technická specifikace pro aplikaci tepelné izolace a požárně odolných kompozitních panelů) se kompozitní panely dělí na anorganické a organické typy, přičemž panely z minerální vlny spadají do kategorie anorganické. Podle hmotnosti na jednotku plochy se dále dělí na typ I (<20 kg/m²) a typ II (20–30 kg/m²).
Materiál jádra tvoří pásy minerální vlny s orientací vláken kolmo k povrchu desky. Povrch je zpevněn buď vrstvou ze skelného vlákna a polymerní malty, nebo styčnou membránou na bázi polyuretanu a cementu. Klíčové ukazatele výkonnosti jsou uvedeny v tabulce níže.
| Položka | Typ malty ze sklolaminátové síťoviny a polymeru | Typ membrány na bázi polyuretanu a cementu | Testovací metoda |
|---|---|---|---|
| Hustota | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Koeficient kyselosti | ≥1,8 | ≥1,8 | GB/T 5480 |
| Rozměrová stabilita | ≤ 1,0 % | ≤ 0,2 % | GB/T 8811 |
| Pevnost v tahu kolmo k povrchu | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Tepelná vodivost | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Výkon spalování | třída A | třída A | GB 8624 |
Doporučené rozměry výrobku jsou délka maximálně 1200 mm a šířka maximálně 600 mm. Přípustná odchylka tloušťky je +2 mm / -0 mm. Polymerní povlak na povrchu materiálu jádra musí být jednotný, bez nepotažených oblastí.
Tento produkt se skládá z pozinkované oceli nebo ocelového pláště s barevným povlakem (tloušťka 0,4–0,8 mm) a jádra z minerální vlny, spojených dohromady pomocí vysoce pevného lepidla. Ve srovnání se standardními deskami z minerální vlny nabízí zlepšenou celkovou tuhost a únosnost v ohybu. Kovový povrch také zvyšuje odolnost proti povětrnostním vlivům a odolnost proti nárazu.
Tento produkt se vyznačuje lehkým obkladem ze skelných vláken přilepeným k povrchu desky z minerální vlny. Navrženo pro izolaci v systémech neprůhledných předstěn, je připevněno k základní stěně pomocí kotev a těsnicí pásky pro spáry. Nabízí výhody, jako je vysoká konstrukční účinnost, relativně nízké náklady na materiál a snadná instalace.
Lehká kompozitní deska z minerální vlny BBMG Star-Brand® s povrchem ze skelných vláken byla použita v projektu vnější obvodové stěny projektu „Tianbao Jiuru Pinzhu“ v hospodářské oblasti letiště Tianjin. Produkt na ploše přes 70 000 metrů čtverečních splnil požadavky projektu na požární odolnost, tepelnou izolaci, tepelné stínění a zvukovou pohltivost. Stejný typ kompozitní desky z minerální vlny byl také použit pro izolační systém fasádních obvodových plášťů v projektu renovace komerční budovy v centru města Tianjin. Srovnávací analýza stavebních procesů, nákladů a harmonogramů naznačila zlepšení jak v kvalitě výstavby, tak v přínosech projektu.
Tenkosádrový systém izolace vnější stěny využívající kompozitní desky z minerální vlny byl použit v projektech jako Anqing Dechen Chenyunfu a Xuzhou Greenland High-Speed Rail New City. Systém obsahuje kompozitní desky z minerální vlny, lepidla, základní maltu, kotvy a síťovinu ze skleněných vláken odolnou vůči alkáliím. Mezi jeho vlastnosti patří nehořlavost, absence emisí toxických plynů při vystavení ohni, nízká tepelná vodivost a odolnost proti povětrnostním vlivům, spolu se zvukovou izolací a absorpčními schopnostmi.
Plně automatizovaná digitální výrobní linka na kompozitní desky z minerální vlny, vyvinutá výzkumným institutem Harbin Institute of Technology (Suzhou), využívá technologii 3D vyztužení a zapouzdření. Tento přístup řeší průmyslové problémy, jako je rozplétání vláken po řezání, problémy se spojováním rozhraní a kompatibilita materiálů mezi vrstvami. Umožňuje přesné řízení vertikální pevnosti v tahu (přesahující 100 kPa) a tloušťky povlaku (udržované v rozmezí 1–1,5 mm).
Všechny níže uvedené parametry jsou založeny na příslušných národních nebo průmyslových normách. K dispozici je přizpůsobení pro splnění specifických požadavků projektu.
| Ukazatel výkonu | Parametr/Specifikace | Standardní/Základ |
|---|---|---|
| Výkonné standardy | GB/T 25975-2010; JGJ/T 350-2015 | Výrobky z minerální vlny pro vnější tepelnou izolaci; Technická specifikace pro tepelně izolační a ohnivzdorné kompozitní panely |
| Materiál jádra | Kamenná vlna (čedičové vlákno) | Koeficient kyselosti ≥ 1,8 |
| Hustota | 100–150 kg/m³ (Reinforced vertical-fiber type ≥ 140 kg/m³) | |
| Tepelná vodivost | ≤ 0,042–0,046 W/(m·K) | Závisí na typu produktu |
| Pevnost v tahu (kolmo k povrchu) | ≥ 0,10 MPa | Požadavek na tenkostěnné omítkové systémy vnějších stěn |
| Rozměrová stabilita | ≤ 0,2 %–1,0 % | Závisí na typu produktu |
| Hmotnost na jednotku plochy | Typ I < 20 kg/m²; Typ II 20–30 kg/m² | |
| Výkon spalování | Třída A (nehořlavé) | GB 8624 |
| Teplotní odolnost | ≥ 800 °C | |
| Hydrofobnost | ≥ 98 % |
1. Třída požární odolnosti.Panely jsou klasifikovány jako nehořlavé třídy A podle GB 8624. Při vystavení ohni neuvolňují toxické výpary, což pomáhá splnit povinné požadavky na požární bezpečnost pro výškové a veřejné budovy.
2. Tovární prefabrikace a účinnost instalace.Panely jsou prefabrikovány v kontrolovaném továrním prostředí, což snižuje potřebu mokrých obchodů na místě. Doba montáže může být kratší ve srovnání s tradičními vícevrstvými izolačními systémy. Délky panelů lze přizpůsobit a výrobní proces lepení přispívá ke stálé kvalitě.
3. Vylepšený mechanický výkon.Kompozitní struktura zlepšuje odolnost proti nárazu a smyku ve srovnání s deskami z minerální vlny bez povrchové úpravy. Vyztužené vertikální typy vláken dosahují pevnosti v tahu kolmo k povrchu minimálně 0,10 MPa.
4. Tepelná izolace.S tepelnou vodivostí v rozsahu 0,042–0,046 W/(m·K) panely poskytují stabilní tepelnou izolaci a při správné instalaci přispívají k energetické účinnosti budovy.
5. Akustický výkon.Porézní vláknitá struktura minerální vlny zajišťuje absorpci zvuku a pomáhá snižovat přenos venkovního a vnitřního hluku.
Pro tenkovrstvé omítkové systémy vnějších stěn:Použijte vyztužené vertikální kompozitní desky z minerální vlny s pevností v tahu kolmo k povrchu nejméně 0,10 MPa. Ujistěte se, že vybraný typ desky je kompatibilní se specifikovanou lepicí a základní maltou.
Pro neprůhlednou izolaci předstěny:Lze použít lehké desky se skelným vláknem. Ověřte, že kotevní systém a detaily těsnění spoje jsou navrženy podle požadavků projektu na zatížení větrem a pohyb.
Pro střešní nebo průmyslové aplikace:Kompozitní desky z minerální vlny s kovovým povrchem nabízejí dodatečnou tuhost a odolnost proti povětrnostním vlivům. Ujistěte se, že kovový povrch a lepidlo jsou vhodné pro očekávanou provozní teplotu a podmínky expozice.
Pro projekty s přísnými požadavky na požární bezpečnost:Všechny zde uvedené kompozitní panely z minerální vlny jsou nehořlavé třídy A. Celková požární odolnost nástěnné sestavy však také závisí na detailech instalace, upevňovacích prvcích a úpravě spojů.
1.Vnější tepelně izolační kompozitní systémy (ETICS) s tenkovrstvou omítkou pro fasády budov.
2.Izolační vrstvy pro neprůhledné obvodové stěny, jako jsou kamenné nebo kovové obvodové stěny.
3.Tepelně izolační obálky pro střechy a stěny průmyslových provozů a veřejných budov.
4.Projekty energetické účinnosti budov vyžadující kombinaci požární bezpečnosti a účinnosti výstavby.
Standardní desky z minerální vlny se obvykle dodávají bez továrně aplikované krycí vrstvy a mohou vyžadovat dodatečné vyztužení na místě. Kompozitní panely z minerální vlny jsou prefabrikovány s obkladovým materiálem (jako je polymerová malta, síťovina ze skleněných vláken nebo kovový plech), který je již spojen s jádrem z minerální vlny. To zlepšuje manipulaci, rozměrovou stabilitu a mechanickou pevnost a může zjednodušit instalaci.
Pro tenkovrstvé omítkové systémy se obecně doporučuje vyztužená svislá kompozitní deska z minerální vlny. Měl by mít pevnost v tahu kolmo k povrchu alespoň 0,10 MPa a hustotu alespoň 140 kg/m³. Vždy ověřte kompatibilitu se specifikovaným lepidlem a maltou pro základní nátěr.
Ano, jádro z minerální vlny je anorganický materiál a panely jsou klasifikovány jako nehořlavé třídy A podle GB 8624. Požární vlastnosti celé sestavy stěny však také závisí na obkladovém materiálu, lepidle, spojovacích prvcích a detailech instalace.
Ano, rozměry panelů lze často přizpůsobit požadavkům projektu. Standardní doporučení jsou maximální délka 1200 mm a maximální šířka 600 mm pro vyztužené vertikální vláknité desky. Desky s kovovým povrchem a lehké desky s povrchem ze skelných vláken mohou mít různé velikosti. Kontaktujte prosím náš technický tým s konkrétními rozměry.
Mezi klíčové normy patří GB/T 25975-2010 pro výrobky z minerální vlny používané ve vnější tepelné izolaci a JGJ/T 350-2015 pro aplikaci tepelně izolačních a ohnivzdorných kompozitních panelů. Zmíněné zkušební metody zahrnují GB/T 5480 pro hustotu a koeficient kyselosti, GB/T 8811 pro rozměrovou stabilitu, GB/T 30804 pro pevnost v tahu a GB 8624 pro výkon spalování.

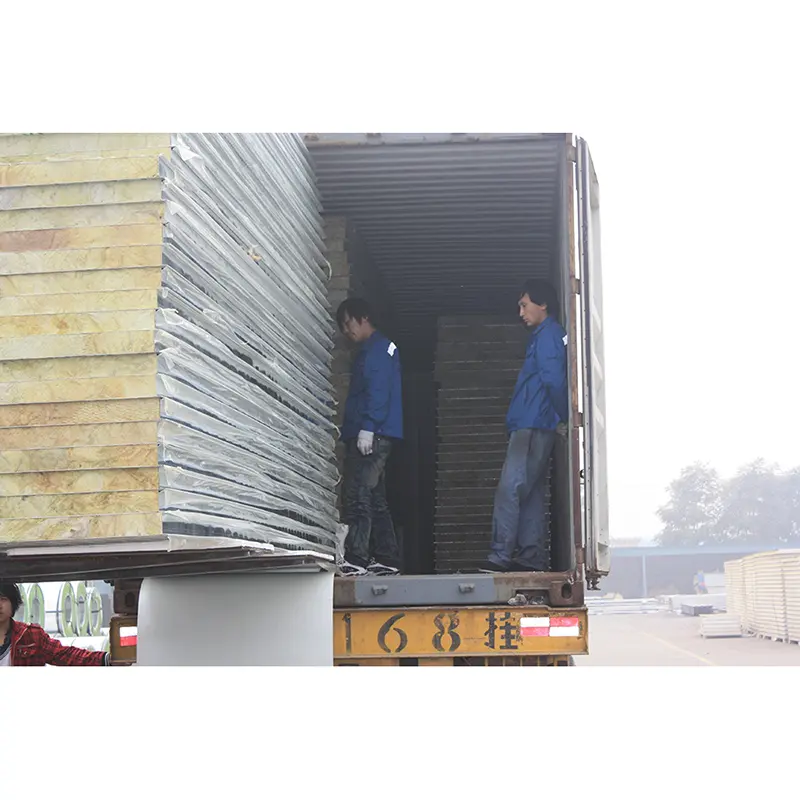

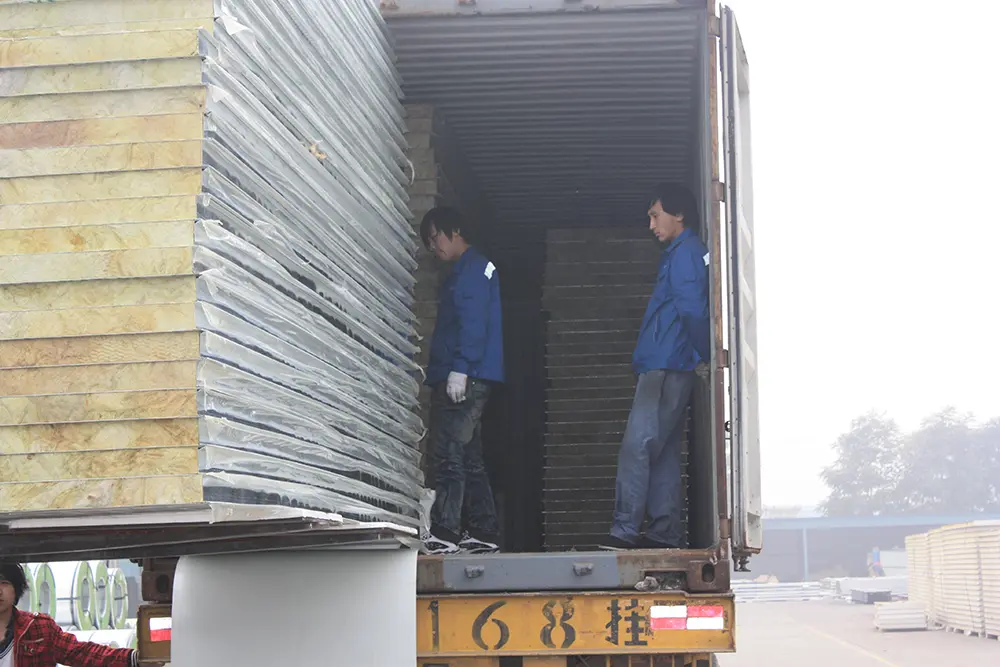

Panely by měly být skladovány naplocho na suchém, krytém místě mimo přímé sluneční světlo a vlhkost. Vyhněte se příliš vysokému stohování, aby nedošlo k deformaci. Při manipulaci používejte vhodné zvedací zařízení a vyvarujte se přetažení nebo pádu panelů. Dodržujte montážní pokyny výrobce pro řezání, kotvení a ošetření spojů.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem kompozitních panelů z minerální vlny, žaluziových perforovaných panelů, systémů proti větru a prachu a dalších výrobků z kovových obalů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
