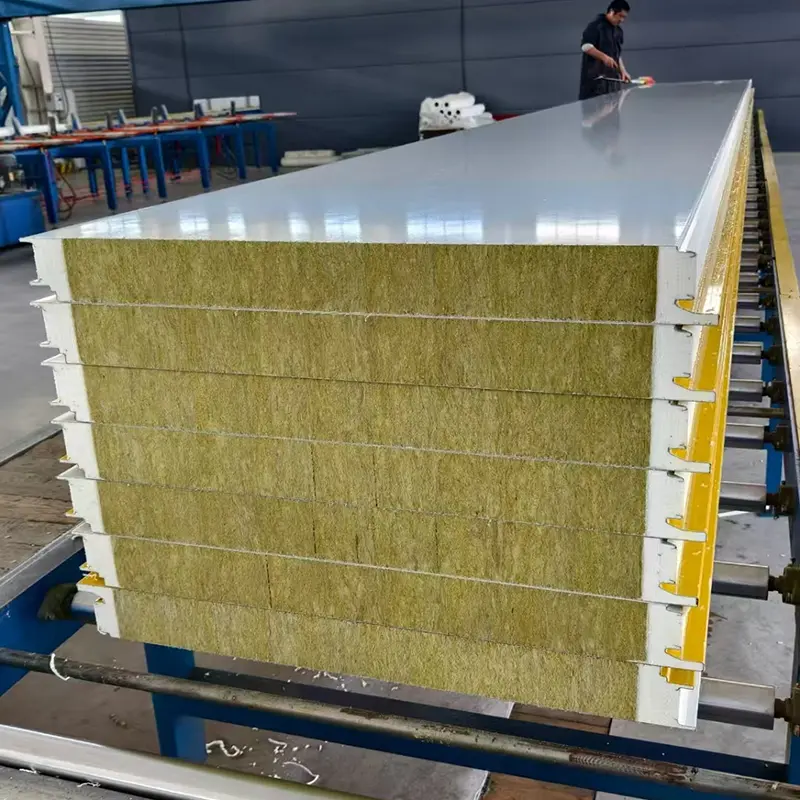

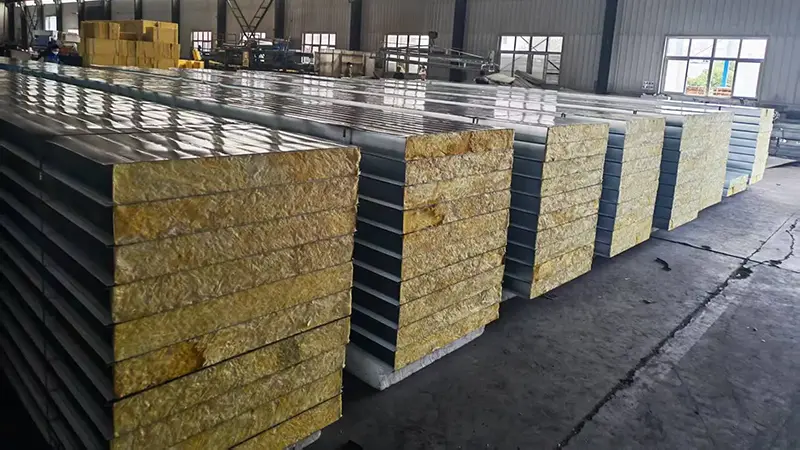

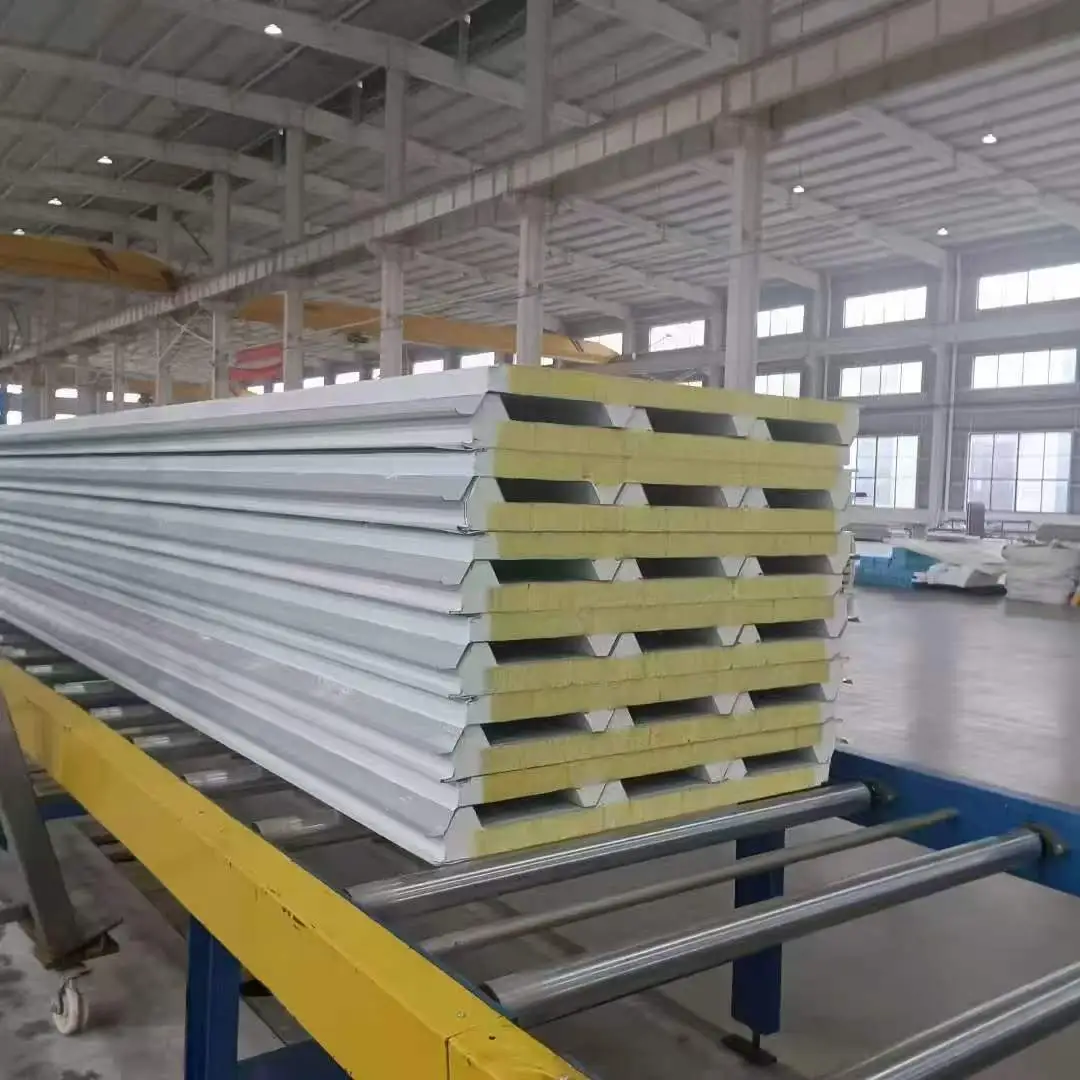

Střešní sendvičové panely z minerální vlny, nazývané také kompozitní panely s kovovým povrchem, se skládají ze dvou tenkých kovových krycích plechů spojených s lehkým materiálem jádra. Obkladové plechy mají obvykle tloušťku 0,4 mm až 0,8 mm a mohou být z pozinkované oceli, oceli s barevným povlakem, oceli s povlakem Al-Zn nebo slitiny hliníku. Materiál jádra je vybírán na základě požární bezpečnosti, tepelné izolace a rozpočtových požadavků. Běžné možnosti jádra jsou minerální vlna, tuhý polyuretan (PU) a polystyren (EPS). Obložení a jádro jsou spojeny lepidlem, čímž se vytvoří namáhaná povrchová struktura. Kovové obklady přenášejí tahové a tlakové síly, zatímco jádro přenáší smykové napětí a udržuje obklady oddělené, což má za následek vysokou tuhost v ohybu vzhledem k hmotnosti panelu.
Střešní sendvičové panely z minerální vlny mají běžně tloušťku 50 mm až 200 mm s efektivní šířkou 900 mm až 1000 mm. PU sendvičové panely se pohybují v tloušťce od 30 mm do 100 mm s efektivní šířkou 1000 mm. Sendvičové panely EPS jsou k dispozici v tloušťce od 50 mm do 250 mm s efektivní šířkou 1150 mm nebo 1200 mm. Délka panelu je obecně až 12 000 mm a lze vyrobit vlastní délky podle požadavků projektu.
| Ukazatel výkonu | Polyuretanové (PU) jádro | Jádro z rockové vlny | Polystyrenové (EPS) jádro | Standardní reference |
|---|---|---|---|---|
| Hustota jádra | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Tepelná vodivost | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Měřeno při okolní teplotě |
| Síla vazby | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Mezi obkladem a jádrem |
| Výkon spalování | Třída B1 | Třída A (nehořlavé) | Třída B2 | GB 8624 |
| Hodnocení požární odolnosti | Neuvedeno | ≥60 min pro tloušťku ≥80 mm | Neuvedeno | Ověřeno požárními zkouškami |
| Ohybová nosnost | ≥0,5 kN/m při L₀/200 | ≥0,5 kN/m při L₀/250 | ≥0,5 kN/m při L₀/250 | Mez průhybu |
| Běžná tloušťka | 30–100 mm | 50–200 mm | 50–250 mm | Přizpůsobitelné |
| Efektivní šířka | 1000 mm | 900–1000 mm | 1150–1200 mm | Standardní šířky |
Panel se chová jako I-paprsky. Kovová obložení působí jako příruby, přenášejí tahová a tlaková napětí. Jádro funguje jako stojina a přenáší smykové síly. Zvětšení tloušťky jádra zvyšuje tuhost v ohybu bez zvýšení hmotnosti, protože hustota jádra je nízká. Všechny tři typy jader musí splňovat minimální únosnost v ohybu 0,5 kN/m pod stanoveným limitem průhybu. Panely z minerální vlny a EPS jsou testovány na L₀/250, zatímco PU panely jsou testovány na L₀/200.
Požadavky na pevnost spoje se liší podle typu jádra. EPS panely vyžadují pevnost spojení nad 0,1 MPa, PU panely alespoň 0,09 MPa a panely z minerální vlny nad 0,06 MPa. Během zkoušky odlupování musí být materiál jádra zbývající na obkladu rovnoměrně rozložen a pokrývat alespoň 85 % lepené plochy. Tento požadavek pomáhá potvrdit, že obklady a jádro nadále fungují jako jeden celek.
Chování ohně je určováno hlavně jádrem. Jádra z minerální vlny jsou nehořlavá a poskytují odolnost proti ohni nejméně 60 minut při tloušťce 80 mm nebo více. PU jádra mohou dosáhnout třídy nehořlavosti B1. Jádra EPS jsou klasifikována jako třída B2 a jsou omezena na oblasti s nízkými požadavky na požární bezpečnost. Požární kódy projektu by se měly řídit výběrem jádra.
PU jádra nabízejí nejnižší tepelnou vodivost 0,027 W/(m·K) nebo méně, následuje EPS s 0,041 W/(m·K) a minerální vlna s 0,045 W/(m·K). Výběr by měl vyvážit izolační cíle, požární odolnost a rozpočet. Pro daný požadavek izolace mohou být PU panely tenčí než panely z EPS nebo minerální vlny.
Jádrové panely z minerální vlny jsou vhodné pro budovy, které vyžadují nehořlavé obalové materiály, jako jsou průmyslové závody s vysokým rizikem požáru, veřejné budovy, čisté prostory a oblasti, kde požární předpisy nařizují materiály třídy A. Poskytují také dobrou absorpci zvuku, což je užitečné v hlučném prostředí.
PU jádrové panely jsou vhodné pro projekty, kde je vyžadována maximální tepelná izolace v omezené tloušťce, jako jsou chladírenské sklady, sklady s řízenou teplotou a energeticky úsporné budovy. Jejich požární třída B1 je činí přijatelnými v mnoha aplikacích, ale měly by být potvrzeny místní požární předpisy.
EPS jádrové panely jsou ekonomickou variantou pro budovy s nízkými požadavky na požární bezpečnost, jako jsou dočasné stavby, zemědělské budovy a některé sklady. Poskytují dobrou izolaci za nižší cenu, ale jejich hodnocení B2 omezuje použití v obývaných nebo vysoce rizikových oblastech.
Kamenná vlna je jedinou nehořlavou možností ze tří a poskytuje nejvyšší požární odolnost. PU může dosáhnout B1, zatímco EPS je B2. U budov s přísnými požárními předpisy je obvykle vyžadována minerální vlna.
Ano, sendvičové panely lze použít jak pro stěny, tak pro střechy, ale střešní panely mohou vyžadovat další vlastnosti, jako jsou pevnější profily, lepší odvodnění a vyšší odolnost proti sání větru. Ověřte si u výrobce, že vybraný panel splňuje požadavky na zatížení střechy.
PU nabízí lepší tepelnou izolaci na jednotku tloušťky a vyšší pevnost spoje, ale stojí více. EPS je lehčí a levnější. Pokud lze izolační cíle splnit pomocí silnějšího panelu EPS, může to být ekonomičtější volba. Rozhodování by se mělo řídit tepelnými výpočty.
Mezi relevantní normy patří JC/T 868 pro polyuretanové sendvičové panely s kovovým povrchem, JC/T 869 pro sendvičové panely z minerální vlny s kovovým povrchem a JC/T 689 pro sendvičové panely z polystyrenu s kovovým povrchem. Specifikace projektu a kritéria přijetí by měly odkazovat na tyto dokumenty.
