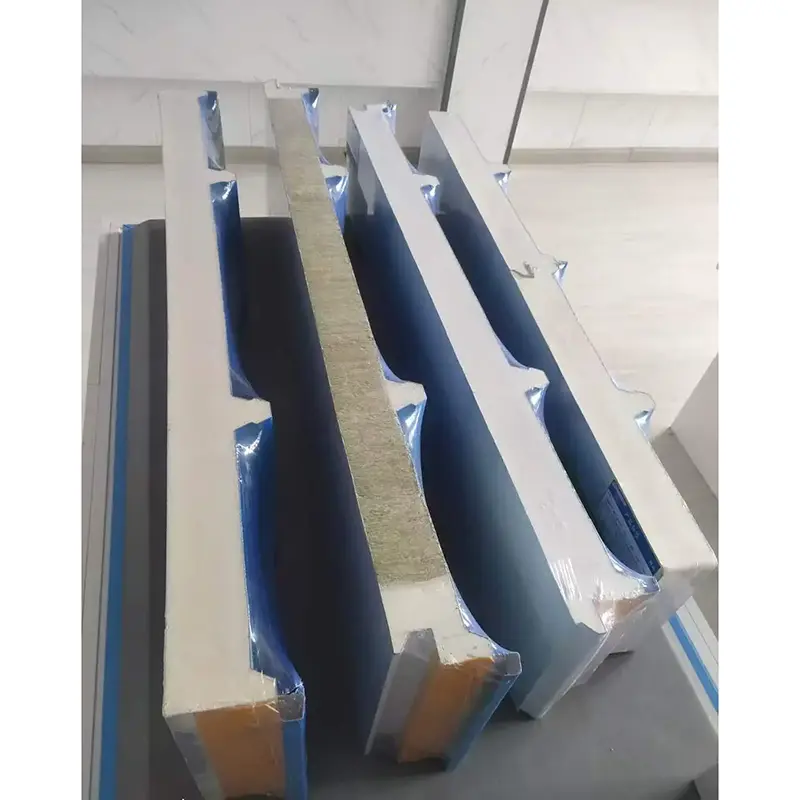

Polyuretanové sendvičové panely jsou kompozitní panely vyráběné kontinuálním procesem. Panel se skládá z pevného jádra z polyuretanové pěny vázaného mezi dvěma kovovými obklady. Obkladové materiály zahrnují ocel s barevným povlakem, pozinkovanou ocel, ocel s povlakem Al-Zn nebo nerezovou ocel. Po válcování plechů se mezi ně vstříkne polyuretanové pěnidlo. Vysokoteplotní pěnění a vytvrzování vytváří pevné spojení mezi jádrem a obklady. Výroba probíhá na plně počítačem řízených kontinuálních linkách, což pomáhá udržovat jednotnou hustotu jádra a konzistentní přilnavost.
Ocelové povrchy s barevným povlakem mají obvykle tloušťku od 0,4 mm do 0,8 mm. Dostupné povrchové nátěry zahrnují polyester (PE) a PVDF fluorocarbon. Tuhé polyuretanové jádro má hustotu 30 kg/m³ až 80 kg/m³ a obsah uzavřených buněk nad 95 % až 97 %. Jádro obsahuje velké množství nezávislých utěsněných buněk, které omezují pohyb vzduchu a snižují přenos tepla konvekcí. Tepelná vodivost jádra se pohybuje od 0,017 W/(m·K) do 0,024 W/(m·K). Při stejných požadavcích na úsporu energie poskytuje 20 mm silný polyuretanový sendvičový panel tepelnou izolaci srovnatelnou s polystyrénovým panelem o tloušťce 50 mm.

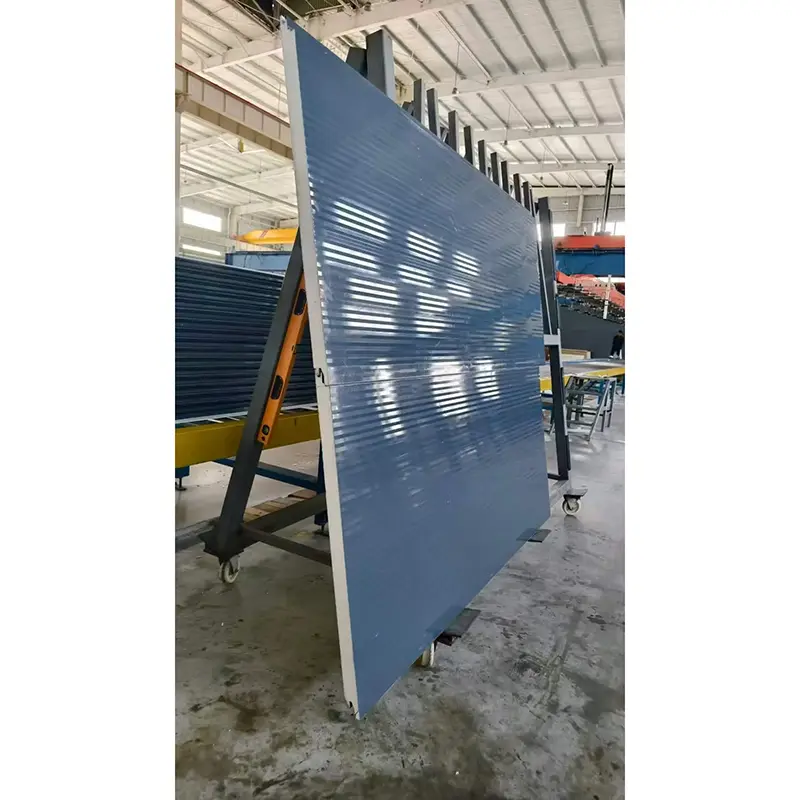

Standardní efektivní šířka panelu je 1 000 mm. Běžné tloušťky jsou 50 mm, 75 mm, 100 mm, 150 mm a 200 mm, s možností přizpůsobení. Panelové profily zahrnují ploché, mikrožebrované, vodní vlny a trojúhelníkové vzory, což umožňuje architektům vyhovět různým požadavkům na design fasád.
| Ukazatel výkonu | Parametr / Specifikace | Základ nebo poznámky |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Kovové tepelně izolační sendvičové panely pro stavební aplikace |
| Obkladový materiál | Barevně lakovaná ocel / pozinkovaná ocel / nerezová ocel / hliník | Tloušťka 0,4–0,8 mm |
| Materiál jádra | Pevný polyuretan (PU/PIR) | Hustota 30–80 kg/m³ |
| Tepelná vodivost | 0,017–0,024 W/(m·K) | Výrobky s nízkou vodivostí mohou dosáhnout 0,017–0,019 W/(m·K) |
| Síla vazby | ≥0,09 MPa | Mezi obkladem a jádrem |
| Ohybová nosnost | ≥0,5 kN/m² při průhybu L₀/200 | Standardní minimální požadavek |
| Obsah uzavřené buňky | ≥95 % | Až 100 % v oblastech s vlastním potahem |
| Výkon ohně | Třída B1 (zpomalující hoření) | Index kyslíku ≥30 % |
| Efektivní šířka | 1000 mm | Norma |
| Běžné tloušťky | 50/75/100/150/200 mm | Přizpůsobitelné |
Polyuretanové sendvičové panely nabízejí ve srovnání s mnoha jinými izolačními materiály nízké hodnoty tepelné vodivosti. Nízkovodivé polyuretanové systémy nové generace mohou dosáhnout hodnot tepelné vodivosti od 0,017 W/(m·K) do 0,019 W/(m·K), což je asi o 20 % lepší než tradiční polyuretanové formulace. Pro danou plochu budovy a tloušťku panelu může použití panelů s nízkou vodivostí snížit roční spotřebu energie přibližně o 13,6 %. Polyuretanové sendvičové panely vyrobené společností Xinjiang Gangzhisheng vykázaly naměřenou tepelnou vodivost jen 0,024 W/(m·K). Tyto panely byly použity ve více než stovce projektů, včetně elektrárny Korla Guoxin a hliníku Xinjiang Tianshan.
Spalovací výkon těchto polyuretanových sendvičových panelů splňuje normu třídy B1 pro zpomalování hoření s kyslíkovým indexem 30 % nebo vyšším. Polyuretan je termosetový materiál. Při vystavení ohni vytváří povrch zuhelnatělou vrstvu a netaje se ani nevytváří hořící kapičky, což pomáhá zpomalit šíření plamene. Projekt chladírenského skladu Shanxi Xinhui Food o rozloze téměř 30 000 m² využívá polyuretanové sendvičové panely s materiálem jádra BASF Elastopir® SBI B1. Tento materiál poskytuje vysokou retardaci hoření a splňuje požadavky na požární bezpečnost pro velkoobjemové chladírenské sklady.
Pevnost spojení mezi krycími plechy a polyuretanovým jádrem není menší než 0,09 MPa. Zatížitelnost v ohybu je minimálně 0,5 kN/m² při průhybu L₀/200. Nepřetržitý výrobní proces pomáhá zajistit bezpečné spojení, které snižuje riziko delaminace nebo tvorby puchýřů při dlouhodobém používání.
Obsah uzavřených buněk v tuhé polyuretanové pěně přesahuje 95 % a v oblastech s vlastním potahem může dosáhnout 100 %. To má za následek velmi nízkou absorpci vody a pomáhá zabránit pronikání dešťové vody a kondenzace do panelu. Materiál vykazuje rozměrovou stabilitu s odchylkami pod 1 % při kolísání teploty ±30 °C, což snižuje riziko praskání způsobeného tepelnou roztažností nebo smršťováním. Je vhodný do prostředí s provozními teplotami od -170°C do +100°C.
V roce 2025 se projekt Shanxi Xinhui Food stal prvním v Číně, který použil polyuretanové sendvičové panely s nízkou tepelnou vodivostí v chladírně. Projekt vznikl ve spolupráci mezi BASF a Master Cold Chain. Zahrnuje více než 50 samostatných prostor, jako je 22,7metrový plně automatizovaný vysokoregálový sklad, mrazicí a standardní mrazicí komory a zpracovatelské dílny. Bylo použito téměř 30 000 m² panelů s možností obložení včetně jednostranné nerezové oceli, oboustranné nerezové oceli a oboustranně barevně lakované oceli. Tento projekt poskytuje praktické ověření tepelně izolačních a protipožárních vlastností polyuretanových sendvičových panelů v prostředích ultra-nízkých teplot studeného řetězce.
PU (polyuretan) i PIR (polyisokyanurát) jsou jádra z tuhé pěny. PIR má upravenou chemickou strukturu, která poskytuje lepší požární vlastnosti a vyšší teplotní odolnost ve srovnání se standardním PU. Pro aplikace s přísnějšími požadavky na požární bezpečnost se často doporučují PIR jádra.
Polyuretanové sendvičové panely s požární třídou B1 lze použít v mnoha typech budov, ale nejprve je třeba zkontrolovat místní stavební předpisy a požární předpisy. U výškových budov nebo oblastí se specifickými požadavky na požární bezpečnost je nutné posouzení specifické pro projekt.
Tloušťka panelu závisí na požadované vnitřní teplotě, okolních podmínkách a cílech energetické účinnosti. Pro konkrétní projekt by měl být proveden tepelný výpočet. Běžné tloušťky pro chladírenské skladování se pohybují od 100 mm do 200 mm.
Doporučuje se pravidelná vizuální kontrola, aby se zkontrolovalo poškození povrchu, poškození tmelu spojů nebo koroze spojovacích prvků. Drobné škrábance na potažených ocelových povrchech by měly být opraveny kompatibilní barvou, aby se zabránilo korozi. Udržujte drenážní cesty volné, aby se zabránilo hromadění vody.
Vstupní suroviny jsou kontrolovány pro každou šarži, včetně tloušťky kovového obložení, typu povlaku a kvality polyuretanové suroviny. Během výroby se sleduje hustota jádra, tloušťka panelu a pevnost spoje. Dokončené panely jsou před odesláním kontrolovány na rozměrovou přesnost, kvalitu povrchu a balení. K dispozici jsou zprávy o inspekci továrny v souladu s GB/T 23932-2009 a na žádost projektu mohou být poskytnuty zprávy o typových zkouškách třetích stran.
Některé polyuretanové sendvičové panely jsou k dispozici se surovinami vyváženými biomasou. Společnosti BASF a Master například spolupracovaly na polyuretanových sendvičových panelech Biomass Balance (BMB), které získaly certifikaci ISCC PLUS. Tento přístup pomáhá snížit uhlíkovou stopu procesu výroby panelů při zachování stejného výkonu produktu. Panely mohou být také navrženy pro demontáž a recyklaci na konci jejich životnosti, v závislosti na kombinaci materiálu obložení a jádra.
