Střešní panely se stojatou drážkou

Stavební materiály SENBOdodává střešní panely se stojatou drážkou jako součást svého sortimentu kovových střešních systémů. Tyto panely jsou válcované z kovových svitků do profilu s vysokým žebrem a vzájemně spojeny spojením vertikálních okrajů sousedních panelů. Jsou široce používány ve velkých veřejných budovách a průmyslových zařízeních, kde je vyžadována dlouhodobá hydroizolace a odolnost proti větru.

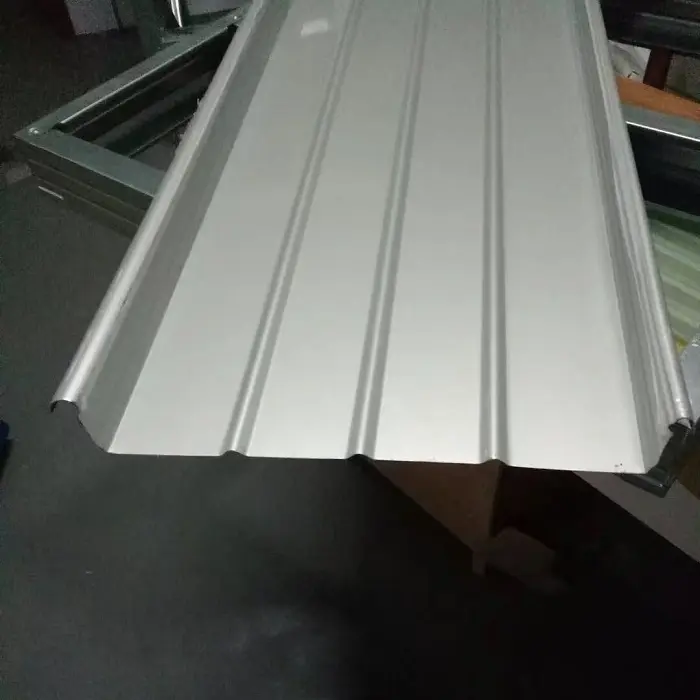

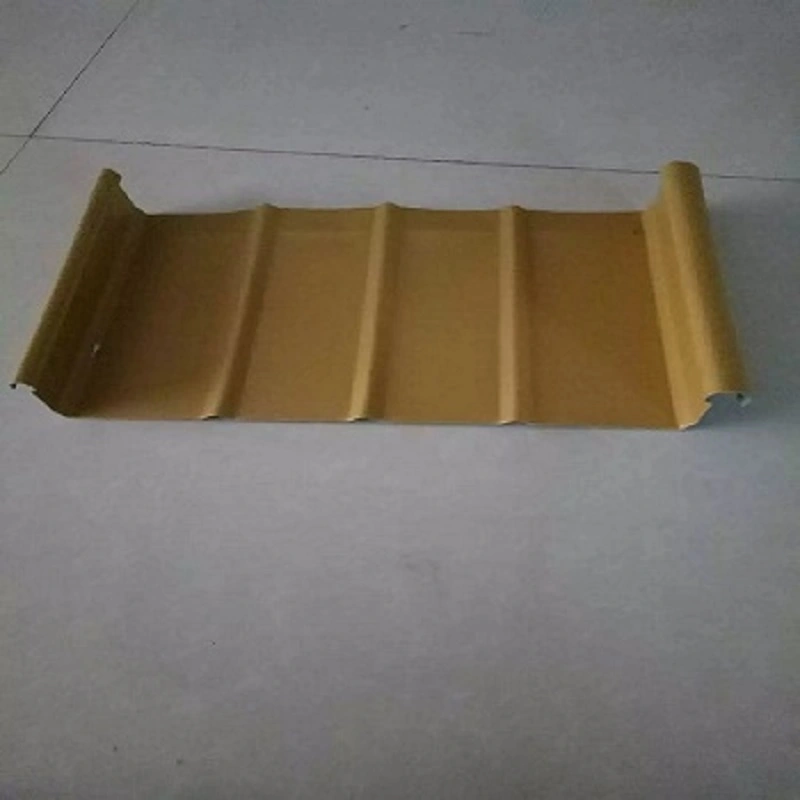

Střešní panel se stojatou drážkou je profilovaný kovový prvek vytvořený válcováním kovových svitků do průřezu s vysokým žebrem. Tvoří integrovanou střešní sestavu prostřednictvím zapadnutí a uzamčení svislých hran sousedních panelů.

Na rozdíl od standardních profilovaných ocelových plechů, které se připevňují přímo k vaznicím pomocí penetračních šroubů, systém stojaté drážky spojuje panely s vaznicemi pomocí speciálně navržených příchytek z hliníkové slitiny. Tyto spony se kotví do vaznic. Panely se zacvaknou na spony a ševovací stroj pak spojí svislé okraje sousedních panelů pomocí buď jednoduchého zámku, nebo dvojitého zámku o 360°. Tím se vytvoří posuvné spojení mezi panely a sponami, stejně jako těsné zámkové těsnění mezi samotnými panely.

Možnosti základního materiálu a běžné profily

Výběr základního materiálu závisí na provozním prostředí a požadavcích na trvanlivost:

Plechy ze slitiny hliníku, hořčíku a manganu (třídy AA3004/3003):Typická tloušťka 0,7–1,2 mm, mez kluzu alespoň 190 MPa, pevnost v tahu 240–285 MPa a hustota 2,73 g/cm³. To je asi jedna třetina hustoty oceli. Konstrukční životnost je přes 50 let.

Ocelové plechy Aluzinc (potažené hliníkem a zinkem):Nabízí 3–5krát vyšší odolnost proti korozi než standardní pozinkovaná ocel.

Nerezové plechy:Vhodné pro velké pobřežní veřejné budovy vyžadující vysokou odolnost proti větru.

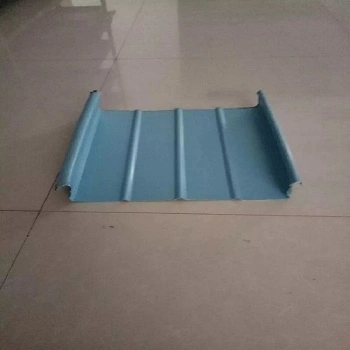

Mezi běžné profily panelů patří YX65-300, YX65-330, YX65-400 a YX65-430. Profil YX65-300 se vyznačuje výškou žebra 65 mm a efektivní šířkou pokrytí 300 mm. Panely by měly být ideálně souvislé ve směru sklonu bez spojů nebo šroubových spojů. Délka profilovaných panelů by obecně neměla přesáhnout 25 m a musí být začleněny body kontroly deformace.

Složení systému a typické projektové aplikace

Kompletní střešní systém se stojatou drážkou obvykle využívá vícevrstvou kompozitní strukturu. Například projekt výstavní haly „Window to the Future of South Taihu“ využívá střešní sestavu obsahující základní plech (profilovaná ocel), izolační desku z minerální vlny a střešní panel se stojatou drážkou. To integruje strukturální podporu, tepelnou izolaci a hydroizolační funkce. Podobně i projekt lyžařského střediska Yaoxue Ice and Snow World využívá hliníkový-hořčík-manganový střešní systém se stojatou drážkou v kombinaci s integrovaným tepelně izolačním systémem.

Výkon v reálných podmínkách

1. Odolnost proti vztlaku větru: Ověřeno testováním v plném rozsahu

Odolnost proti větru je kritickým ukazatelem výkonnosti střešních systémů se stojatou drážkou v pobřežních oblastech a velkých veřejných budov. Jako součást projektu obnovy a zesílení kovové střechy terminálu 2 na letišti Nanchang Changbei prošel kovový střešní panel HXY-400 se stojatou drážkou systematickým testováním prostřednictvím zkoušek zvedání větru v plném rozsahu.

Výsledky prokázaly, že použití výztužných příchytek zvýšilo únosnost větru 4,18krát ve srovnání s panely bez příchytek. Faktory jako rozteč vaznic, smyková kapacita vaznicových spojek a pevnost v ohybu samotných vaznic přímo ovlivňovaly kapacitu vztlaku větru. Výzkum kovových střech s různými roztečemi vaznic odhalil přímou korelaci mezi mezním zatížením při porušení systému stojaté drážky a roztečí vaznic. Experimentální výsledky byly v souladu s trendy pozorovanými v numerických simulacích a poskytly základ pro návrh a konstrukci maximálního zatížení větrem.

2. Vodotěsnost a vzduchotěsnost: Dvojitá ochrana prostřednictvím 360° spoje a předem vstřikovaného tmelu

Střešní systém se stojatou drážkou splňuje požadavky na vzduchotěsnost, vodotěsnost a odolnost proti vztlaku větru díky použití předvstřikovaného tmelu po celé délce v kovových panelech a 360° zámku švu. Panely tvoří souvislou jednotku podél svahu bez spojů nebo obnažených šroubových spojů, což snižuje rizika prosakování spojená s tradičními střešními krytinami s nechráněnými upevňovacími prvky, jako je koroze v otvorech pro upevňovací prvky a degradace tmelu.

Lemování je vyžadováno na všech místech, kde se střešní panely setkávají s fasádními stěnami nebo konstrukcemi vyčnívajícími přes střechu. Na přeplátované spoje se nanášejí těsnicí materiály. V místě přesahu mezi základním lemováním a panelem je vyžadováno bezpečné lepení silikonovým tmelem, zatímco mezi horním lemováním a panelem a také mezi okrajovým lemováním a panelem se používají pěnové těsnící pásky.

3. Řízení tepelné expanze a kontrakce: posuvné podpěry a řízená deformace

Tepelná roztažnost a smršťování kovových materiálů za značných teplotních výkyvů je přirozený fyzikální jev. Posuvné spojení mezi střešními panely se stojatou drážkou a jejich pevnými podpěrami umožňuje panelům volně se roztahovat a smršťovat podél svahu v reakci na kolísání teploty, a tím vyrovnávat tepelné namáhání.

Zatímco délka profilovaných panelů by v ideálním případě neměla přesáhnout 25 metrů, musí být stanoveny vhodné kontrolní body deformace, které vedou směr roztahování a smršťování. Tím se zabrání vybočení panelu nebo oddělení od nosných konektorů. Tato vlastnost také umožňuje použití jednotlivých panelů délky až 35 metrů nebo více, což snižuje počet příčných přesahů.

4. Aplikace v zakřivených střechách s velkým rozpětím: Ověření prostřednictvím projektu Xiamen Convention and Exhibition Center

Systém střešních panelů FLEX-LOK 400 se stojatou drážkou byl použit pro velkorozponové (99 m a 72 m) zakřivené kovové střechy projektu Xiamen Convention and Exhibition Center Phase III. Systém se skládá z vysokopevnostních pozinkovaných vaznic, střešních panelů se stojatou drážkou a strukturálního podlahového obložení. Bylo prokázáno, že nabízí odolnost proti zvednutí větru a korozi, stejně jako hydroizolaci a tepelnou izolaci.

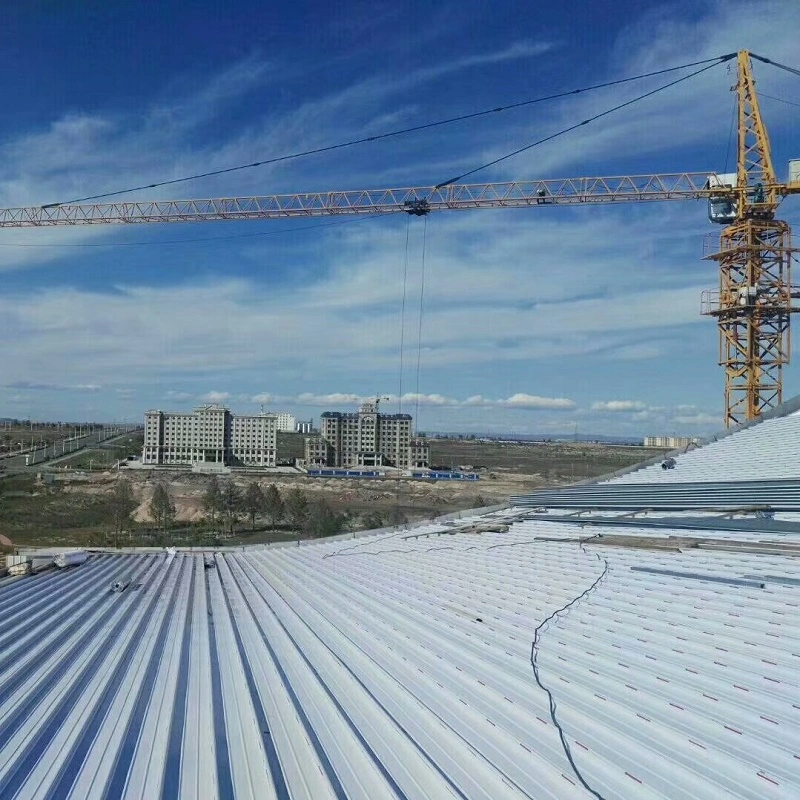

Během výstavby byly střešní panely válcovány na místě a komponenty byly instalovány ve směru odvráceném od převládajícího větru. Pro instalaci detailních spojů byly vynuceny přísné požadavky na umístění. Podobně byl hliníkovo-hořčík-manganový střešní systém se stojatou drážkou úspěšně aplikován na složitou zakřivenou ocelovou konstrukci projektu výstavní haly „Window to the Future“ v South Taihu.

5. Konstrukční a instalační standardy: Podpora z národních standardních atlasů a specifikací

Konstrukce a montáž střešních panelů se stojatou drážkou jsou podporovány systémem norem. V souladu s technickou specifikací JGJ 255-2012 (Technická specifikace pro střechy s denním osvětlením a kovové střechy) jsou jasně definovány povolené odchylky kvality montáže: odchylka uložení průběžných podélných dílů 5–7 mm (s prahem 35 metrů) a odchylka +20/+30 mm u sklonu kovové střechy (s prahem 50 metrů).

Národní standardní atlas 24CJ113-1 (Architectural Details for Metal Panels (Part I): 360° Seamed Standing-Seam Metal Roofing System) poskytuje podrobné konstrukční výkresy pro všechna spojovací místa, od spojů panelů po okapy, pásy denního osvětlení, ventilátory a hromosvody.

Detailní specifikace na první pohled

Následující parametry vycházejí ze standardní výroby a příslušných národních norem. K dispozici je přizpůsobení pro splnění specifických požadavků projektu.

Hlavní silné stránky produktu

1. Strukturální hydroizolace bez otvorů pro upevňovací prvky.Do povrchu panelu nepronikají žádné šrouby. 360° šev propletený spoj v kombinaci s kontinuálním předvstřikovaným tmelem snižuje rizika úniku spojená s otvory pro upevňovací prvky.

2. Ověřitelná a nastavitelná odolnost proti větru.Úplné testování vztlaku větru potvrzuje, že výztužné spony mohou zvýšit nosnost 4,18krát. Faktory, jako je rozteč vaznic a nosnost konektoru, přímo ovlivňují odolnost střechy vůči větru.

3. Adaptivní tepelná expanze a kontrakce.Posuvné spony umožňují panelům volně se roztahovat a stahovat podél svahu. Kontrolní body navádějící deformaci zajišťují pohyb v zamýšleném směru a zabraňují vybočení nebo oddělení panelu.

4. Různé materiálové možnosti.Slitina hliník-hořčík-mangan (životnost přes 50 let), ocel s povlakem Al-Zn a nerezová ocel jsou k dispozici pro různá korozivní prostředí a požadavky projektu.

5. Komplexní podpora standardů.Návrh, konstrukční detaily a akceptace instalace jsou podporovány GB 50345, JGJ 255-2012 a národním standardním atlasem 24CJ113-1.

Poznámky k výběru a instalaci

Pro provedení odolné proti větru:Rozteč vaznic a typ spony výrazně ovlivňují kapacitu vztlaku větru. K ověření zvolené konfigurace by se mělo použít testování v plném rozsahu nebo technické výpočty. V oblastech se silným větrem mohou být vyžadovány výztužné spony.

Pro aplikace s dlouhými panely:Pokud délka panelu přesahuje 25 m, zahrňte body kontroly deformace pro vedení tepelného pohybu. Ujistěte se, že detail posuvné spony umožňuje očekávaný rozsah pohybu bez vázání.

Pro korozivní prostředí:Vyberte základní materiál podle podmínek expozice. Slitina Al-Mg-Mn a nerezová ocel jsou vhodné pro pobřežní nebo průmyslové atmosféry. Ověřte kompatibilitu nátěru s místními faktory prostředí.

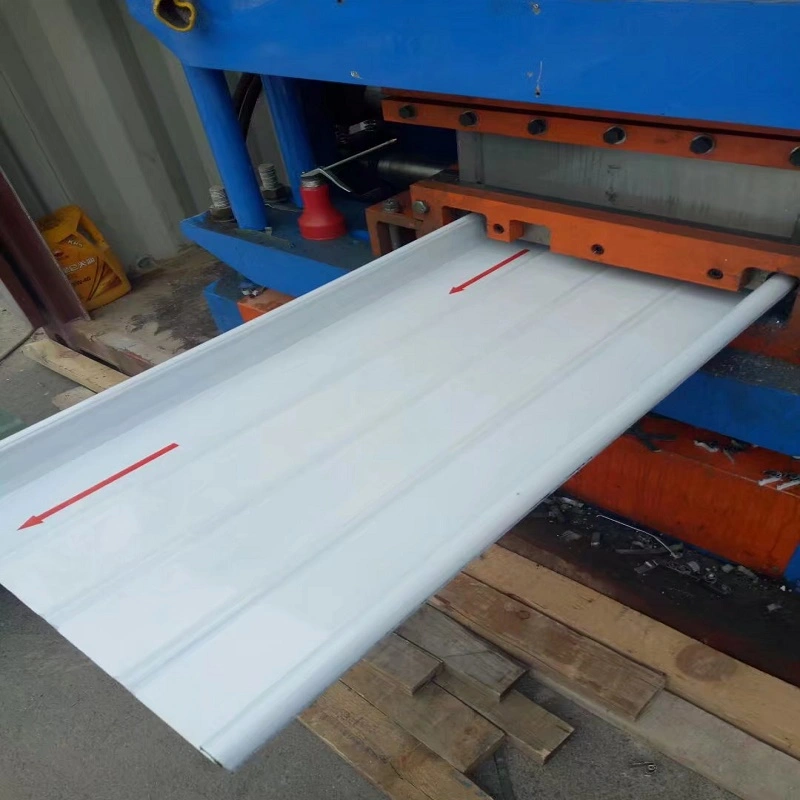

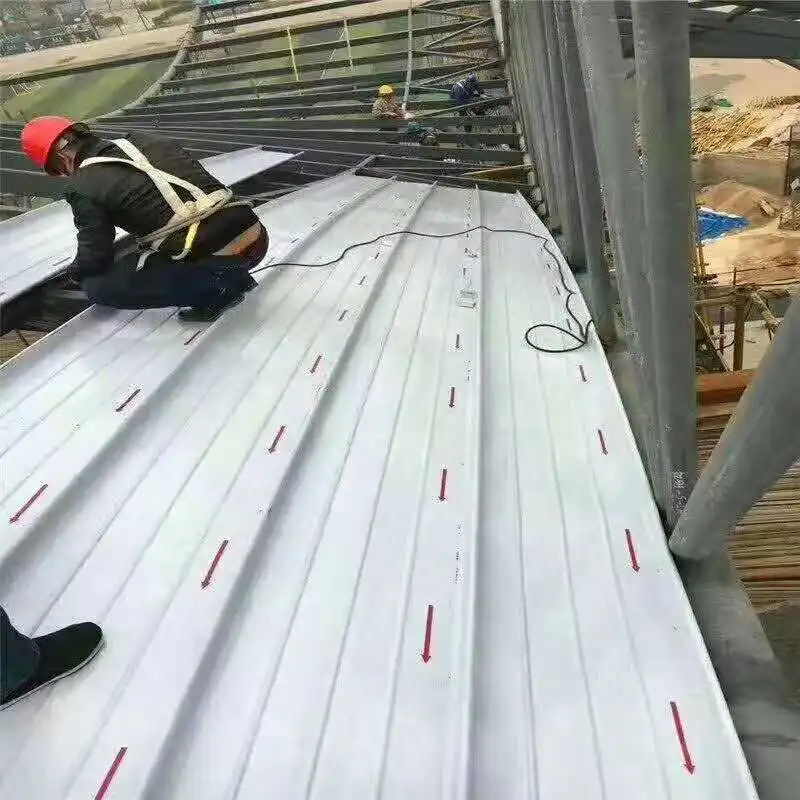

Během instalace:Panely jsou obvykle válcovány na místě nebo v továrně. Zajistěte, aby byl proces spojování prováděn pomocí kalibrovaného zařízení. Pokud je to možné, instalujte panely ve směru odvráceném od převládajícího větru. Před spojováním zkontrolujte, zda jsou všechny lemování a tmely správně umístěny.

Kde se tyto panely používají

1.Kovové střešní systémy pro velké dopravní uzly, jako jsou letištní terminály a vysokorychlostní železniční stanice.

2.Kovové zastřešení pro velké veřejné budovy včetně stadionů, výstavních center a divadel.

3.Střešní krytina pro zakřivené ocelové konstrukce s velkým rozpětím nebo složité tvary s možností zakřivení a ohýbání.

4.Budovy v pobřežních oblastech náchylných k tajfunu, které vyžadují vysokou odolnost proti větru, v případě potřeby použijte opatření pro vyztužení klipů.

Běžné dotazy kupujících

1. Jaký je rozdíl mezi panely se stojatou drážkou a konvenčními profilovanými plechy upevněnými šrouby?

Konvenční profilované plechy jsou upevněny přes povrch panelu šrouby, čímž se vytvářejí místa pronikání, která se mohou časem stát únikovými cestami. Panely se stojatým švem používají skryté spony a mechanicky lemovaný spoj, takže zde nejsou žádné odhalené spojovací prvky. To snižuje riziko vniknutí vody a umožňuje tepelný pohyb prostřednictvím posuvného spojení.

2. Jaký základní materiál si mám vybrat pro pobřežní projekt?

Pro pobřežní prostředí nebo prostředí s vysokou korozí se obvykle doporučuje slitina hliníku, hořčíku a manganu nebo nerezová ocel. Slitina Al-Mg-Mn nabízí dobrou odolnost proti korozi a dlouhou životnost, zatímco nerezová ocel poskytuje vyšší pevnost pro konstrukce odolná proti větru. Ocel s povlakem Al-Zn lze použít v méně agresivních podmínkách.

3. Jak se posuvný klip přizpůsobuje změnám teploty?

Panely jsou ke konstrukci připevněny pomocí klipů, které umožňují pohyb po délce panelu. To znamená, že panely se mohou roztahovat a smršťovat, aniž by namáhaly upevňovací prvky nebo způsobovaly olejové konzervy. Na dlouhých panelech mohou být potřebné body kontroly deformace, aby se řídil pohyb a zabránilo se vybočení.

4. Mohou být panely se stojatou drážkou zakřiveny pro architektonické střechy?

Ano. Panely lze tvarovat do role a poté zakřivit tak, aby sledovaly konvexní nebo konkávní tvary střech. Projekty jako Xiamen Convention and Exhibition Center využily systémy stojatých švů pro zakřivené střechy s velkým rozpětím. Konkrétní schopnost zakřivení závisí na profilu a tloušťce materiálu.

5. Jaké instalační normy a kritéria přijatelnosti platí?

JGJ 255-2012 poskytuje montážní tolerance, včetně odchylky 5–7 mm pro spojité podélné díly a odchylku +20/+30 mm pro sklon střechy. Národní standardní atlas 24CJ113-1 poskytuje podrobné výkresy zapojení. Vodotěsnost se typicky ověřuje vizuální prohlídkou a tam, kde je to požadováno, hadicovými nebo vodními zkouškami.
