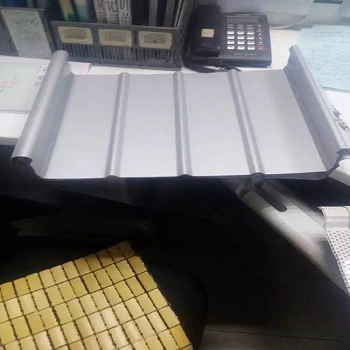

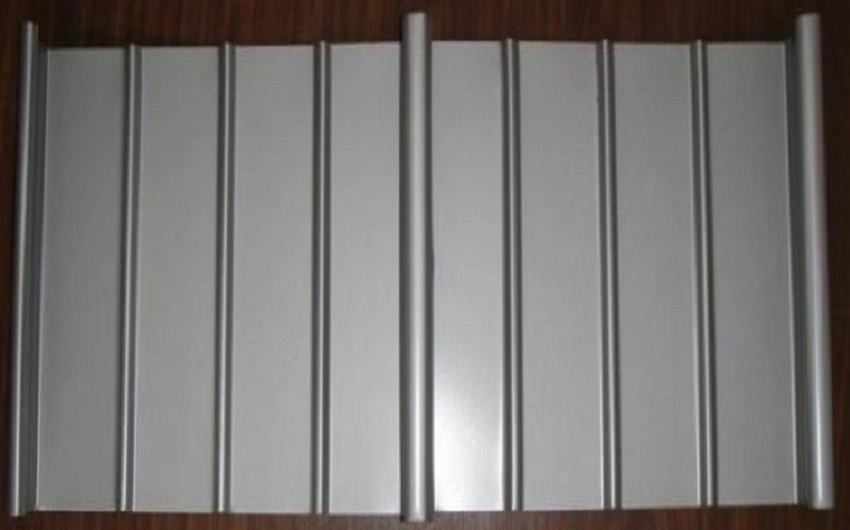

Hliník-hořčík-manganové kovové panely pro architektonické zastřešení a obklady stěn, rolované ze slitiny hliníku, hořčíku a manganu řady AA3004. Slitina obsahuje přibližně 1,0 % až 1,5 % manganu, 0,8 % až 1,3 % hořčíku, malá množství křemíku a mědi a zbytek hliník. Tato kompozice poskytuje užitečnou kombinaci nízké hmotnosti, přiměřené pevnosti a odolnosti proti korozi a je kompatibilní se standardním zařízením pro spojování a tváření válcováním. SENBO dodává tyto panely vstupním kontrolám třídy slitiny, tloušťky plechu a kvality povlaku a tvarovací linky jsou monitorovány z hlediska přesnosti profilu.
Panely jsou široce určeny pro velké veřejné budovy, jako jsou letištní terminály, vysokorychlostní nádraží, sportovní stadiony a výstavní centra. Povrch je opatřen předrolovacím povlakem, obvykle PVDF s obsahem fluorouhlovodíkové pryskyřice nad 70 %, který zajišťuje barevnou konzistenci a odolnost proti povětrnostním vlivům. Základem střešního systému je profil se stojatou drážkou s posuvnými T-sponami. Spony bezpečně drží panely a zároveň umožňují tepelný pohyb a zámek švu vytváří vodotěsný spoj, aniž by se spoléhal na tmel.
| Položka | Hodnota | Odkaz nebo poznámky |
|---|---|---|
| Základní třída materiálu | AA3004 (AlMg1Mn1) | Mn 1,0 %–1,5 %, Mg 0,8 %–1,3 %, zbytek hliník |
| Běžná tloušťka | 0,7–1,2 mm | Vlnité plechy dostupné do tloušťky 0,6 mm |

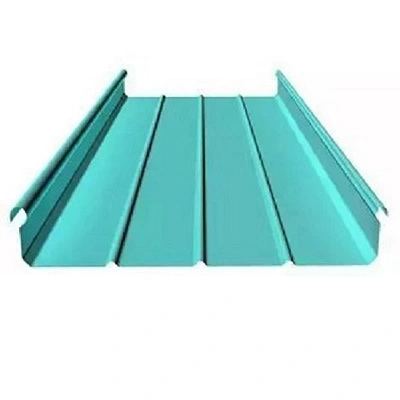

| Společné profily | YX65-300/400/430/500, YX25-300/330/430 | Systémy stojatých švů; vlastní dostupné profily |
| Hustota | 2,73 g/cm³ | Asi jedna třetina oceli |
| Pevnost v tahu | 240–285 MPa | AA3004 H36/H46 temper |
| Mez kluzu | ≥190 MPa | Stanovené minimum |
| Prodloužení | ≥3 % | O přestávce |
| Lineární expanzní koeficient | 0,000023 /°C | Rozsah 20-100°C |
| Požární hodnocení | Třída A1 | Nehořlavý |
| Životnost designu | >50 let | Záruka na nátěr 15–20 let |
| Příslušné normy | GB 50345, GB 50207, EN 573-3 | Národní a mezinárodní reference |
Hliník má hustotu 2,73 g/cm³, což je zhruba třetina hustoty oceli. Zde použitá slitina AA3004 vykazuje pevnost v tahu 240 MPa až 285 MPa a mez kluzu minimálně 190 MPa. Tyto hodnoty umožňují, aby byl střešní systém lehčí než srovnatelná ocelová střecha, což snižuje zatížení nosné konstrukce. U budov s velkým rozpětím a rekonstrukčních prací může úspora hmotnosti dosáhnout až 30 %.
Při vystavení vzduchu vytváří povrch panelu hustou vrstvu oxidu hlinitého, která zpomaluje další korozi. Samotná slitina odolává napadení mnoha kyselinami a zásadami a PVDF povlak přidává další ochrannou bariéru. Tyto vlastnosti podporují konstrukční životnost základního kovu přesahující 50 let. Na nátěrový systém se obvykle vztahuje záruka 15 až 20 let.

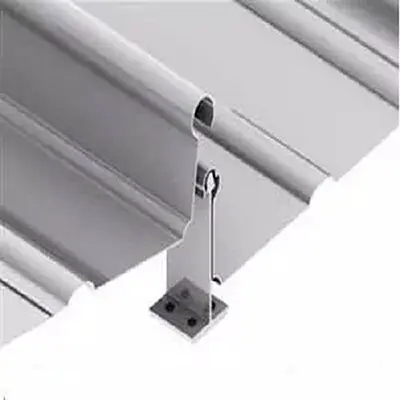

Profil se stojatou drážkou využívá T-spony, které se posouvají podél sklonu střechy, aby se přizpůsobily tepelnému pohybu. Panely jsou prefabrikovány a montovány na místě, což zkracuje dobu výstavby o více než 30 % a udržuje toleranci instalace do 3 mm. Na jižním nádraží Fuping na železnici Xi'an-Yan'an používala střecha o rozloze 4 000 m² neprostupný mechanický zámkový systém. Výsledkem byl vodotěsný povrch s dobrou odolností proti zvedání větru a schopností sledovat složité tvary. Gaoling Station se střešní plochou 4 585 m² využívala kompozitní konstrukci, která zahrnovala panel se stojatou drážkou, hydroizolační vrstvu, izolaci, parotěsnou zábranu, akustickou vrstvu a profilovanou základní desku potaženou Al-Zn.
Střešní systém dosahuje požární odolnosti třídy A1. S bodem tání 660 °C má hliník tendenci lokálně prohořet v ohni spíše než šířit plamen po povrchu, což může pomoci při hašení. Pro ochranu před bleskem mohou panely o tloušťce minimálně 0,7 mm fungovat přímo jako vzduchové koncovky podle GB 50057. Tím odpadá potřeba samostatných střešních prostupů pro hromosvody.
Slitina může být tvarována do rovných, konvexně zakřivených, konkávně zakřivených a vějířovitých panelů. To podporuje geometrie střech s jedním sklonem, dvěma sklony, jednoduše zakřivenými a dvojitě zakřivenými střechami. Tažnost materiálu také napomáhá při spojování na místě.
Materiálové certifikáty by měly potvrzovat jakost slitiny, mechanické vlastnosti a typ povlaku. Rozměrové kontroly během výroby šířka krycího panelu, výška žebra a délka. U velkých projektů lze vzorky testovat na tloušťku povlaku a přilnavost. Příjem na místě by měl před instalací ověřit počet panelů, profil a stav povrchu.
AA3004 obsahuje vyšší obsah manganu a hořčíku než běžné komerční slitiny, jako je 3003. To poskytuje lepší pevnost a odolnost proti korozi, přičemž zůstává dostatečně tvarovatelné pro profily se stojatou drážkou. Pro tuto rovnováhu je široce používán pro střešní krytiny.
Ano, stejný materiál a systém stojaté drážky lze použít na obklady stěn. Rozměry profilu se mohou lišit a požadavky na zatížení stěn větrem se musí kontrolovat samostatně.

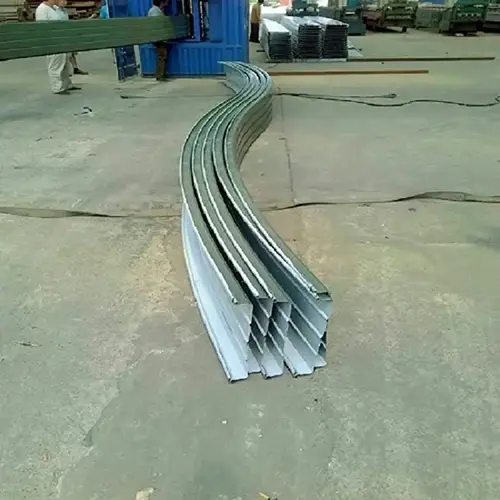

Zakřivené panely jsou tvarovány válcováním nebo lisováním na požadovaný poloměr. Zkosené panely se vyrábějí řezáním plechu na proměnnou šířku před tvarováním. Meze tvarování závisí na profilu panelu a teplotě materiálu, takže dodavatel by měl potvrdit proveditelnost již v rané fázi návrhu.
Do střešní konstrukce je obvykle zahrnuta parotěsná vrstva, aby se zabránilo vniknutí vlhkého vzduchu k izolaci a vzniku kondenzace. Konkrétní vrstvy závisí na použití budovy a klimatu. Projektant střešního systému by měl specifikovat vhodnou konstrukci.
