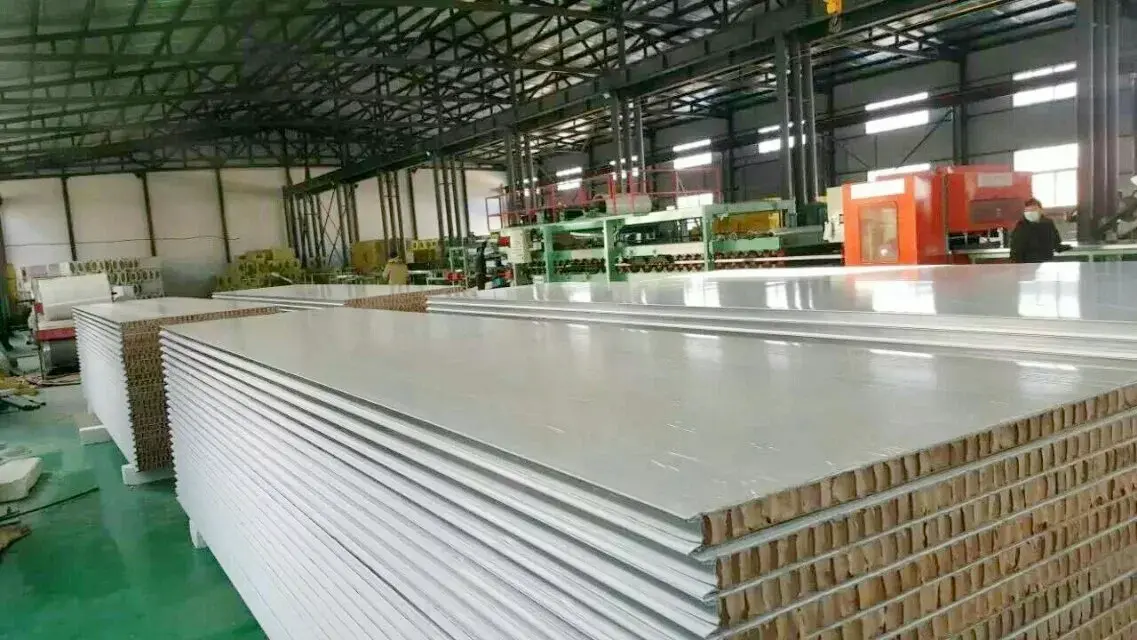

Papírové voštinové panely pro čisté prostory

Papírové Honeycomb Cleanroom Panely jsou lehké kompozitní panely určené pro uzavřené prostory s kontrolovaným prostředím.Stavební materiály SENBOdodává tyto panely pro projekty v čistých prostorách, které upřednostňují sníženou strukturální zátěž a ekologickou výkonnost.

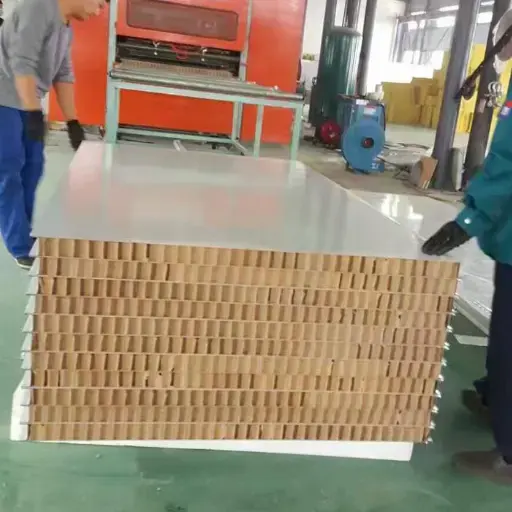

Panel využívá kompozitní sendvičovou strukturu. Obklady jsou vyrobeny z barevně lakované oceli, pozinkované oceli nebo nerezové oceli o tloušťce 0,3–1,0 mm, přizpůsobitelné požadavkům projektu. Jádrem je nehořlavá voština z papíru a okraje jsou utěsněny za studena taženými profily, než se sestava přilepí k finálnímu panelu.

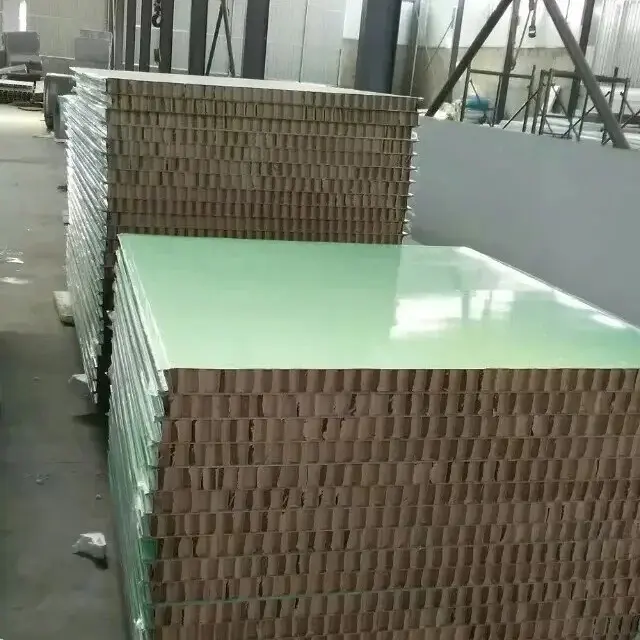

Voštinové jádro je vyrobeno z přírodní dřevěné buničiny, zpracované do vlnitého tvaru a spojené voděodolným lepidlem do šestihranné struktury. Tento design poskytuje strukturální podporu a zároveň udržuje panel lehký. Hustota jádra se pohybuje od 20 do 42 kg/m³ a pevnost v tlaku je mezi 1,5 a 5,0 MPa.

Dostupné rozměry a způsoby připojení

Standardní tloušťky panelů jsou 50 mm, 75 mm a 100 mm, s možností přizpůsobení od 35 mm do 250 mm. Standardní šířky zahrnují 950 mm, 980 mm, 1150 mm a 1180 mm. Délka stěnového panelu může dosáhnout 9 000 mm, zatímco délka stropního panelu je omezena na 4 000 mm.

K dispozici je několik způsobů připojení, které vyhovují různým instalačním scénářům: pero a drážka, středový hliníkový profil, spojení samec-zásuvka a konfigurace „tři-zásuvka-jeden-zásuvka“.

Testované údaje o výkonu

1. Požární odolnost: Třída B1 a hodnocení ≥60 minut

Nehořlavost byla testována Národním střediskem pro dohled nad kvalitou a testováním ohnivzdorných stavebních materiálů v souladu s GB 8624-1997 a dosáhla klasifikace třídy B1 (zpomalující hoření). Kyslíkový index je minimálně 44,2 %, což překračuje standardní požadavek třídy B1.

Na rozdíl od polystyrénových jader, která se při vystavení ohni taví a odkapávají, jádro z papírové voštiny zuhelnatělo, aniž by se spálilo a neprodukuje žádné toxické látky. Panel o tloušťce 100 mm nabízí požární odolnost minimálně 60 minut.

2. Tepelná izolace: Vodivost ≤0,048 W/(m·K)

Porézní voštinová struktura poskytuje účinnou tepelnou izolaci. S naměřenou tepelnou vodivostí ne větší než 0,048 W/(m·K) panel snižuje přenos tepla mezi vnitřními a vnějšími prostory. Tento výkon je srovnatelný s panely z minerální vlny pro čisté prostory stejné tloušťky, přesto panel váží pouze 60 %–70 % tolik.

3. Mechanické vlastnosti: Pevnost v tlaku 1,5–5,0 MPa

Šestihranná voštinová struktura nabízí dobrou pevnost v tlaku a tahové vlastnosti. Naměřená pevnost v tlaku se pohybuje od 1,5 do 5,0 MPa, čímž překonává jádra z pěnového plastu podobné hustoty. Za studena tažené okrajové rámování dále zlepšuje celkovou tuhost a únosnost v ohybu. Tyto vlastnosti podporují aplikace, jako jsou zavěšené stropy v elektronických závodech a dělicí stěny ve farmaceutických dílnách.

4. Lehká konstrukce: Snížené strukturální zatížení

S hustotou jádra 20–42 kg/m³ váží papírové voštinové panely přibližně o 60–70 % méně než panely z minerální vlny stejné tloušťky. To je zvláště užitečné pro systémy zavěšených stropů a dělicí stěny ve výškových zařízeních s čistými prostory, protože to snižuje zatížení hlavní konstrukce a může snížit náklady na základy.

5. Environmentální profil: Obnovitelné a recyklovatelné

Jádro je vyrobeno z přírodní dřevěné buničiny a výrobní proces je energeticky účinný. Panely neobsahují žádné toxické složky a během používání neuvolňují žádné škodlivé emise. Po skončení životnosti jsou panely plně recyklovatelné.

6. Inženýrské aplikace pro čisté prostory

Panely Paper Honeycomb pro čisté prostory byly použity v několika nastaveních čistých prostor:

Operační sály nemocnice:Nástěnné a stropní systémy poskytují čisté prostředí s hustým, hladkým povrchem a těsnými spoji, které pomáhají předcházet růstu bakterií.

Výroba elektroniky a čipů:Lehké panely se používají pro stropy a příčky, kde snížená hmotnost zjednodušuje montáž nad hlavou.

Workshopy farmaceutické GMP:Panely splňují požadavky na čistotu a izolaci a požární odolnost třídy B1 podporuje bezpečnost výroby.

Závody na zpracování potravin:Stěny a příčky se snadno čistí, jsou odolné proti vlhkosti a bez znečištění.

Technické specifikace

Následující parametry vycházejí ze standardní výroby a příslušného testování. Přizpůsobení je k dispozici.

Klíčové vlastnosti a praktické výhody

1. Třída B1 Požární bezpečnost bez toxického kouře.Jádro dosahuje hodnocení třídy B1 a spíše charuje, než pálí. Kyslíkový index alespoň 44,2 % nabízí jasnou bezpečnostní rezervu ve srovnání s materiály jádra z polystyrenu.

2. Lehký s přiměřenou pevností.Hustota jádra je pouze 20–42 kg/m³, což je zhruba o 60–70 % lehčí než panely z minerální vlny. Pevnost v tlaku 1,5–5,0 MPa podporuje aplikace stropů a příček čistých prostor.

3. Tepelná a akustická izolace.Tepelná vodivost 0,048 W/(m·K) nebo méně poskytuje izolační výkon, zatímco voštinová struktura také přispívá ke snížení hluku.

4. Obnovitelné a recyklovatelné materiály.Dřevovláknité jádro je obnovitelné a panely jsou na konci životnosti plně recyklovatelné. Během používání se neuvolňují žádné škodlivé emise.

5. Efektivní instalace s modulárním designem.Panely vyrobené z výroby se vyznačují rychlým spojením a délkou až 9 metrů, což snižuje počet švů na místě.

Poznámky k instalaci a manipulaci

Pro stropní aplikace:Před instalací ověřte maximální délku panelu (4 000 mm u stropních panelů) a rozteč nosného roštu. Lehká povaha zjednodušuje zvedání, ale stále je vyžadována správná podpora, aby se zabránilo vychýlení.

Pro stěnové příčky:Vyberte vhodný způsob připojení na základě rozvržení. Středové hliníkové profily poskytují čistou povrchovou úpravu, zatímco spoje pero-drážka nabízejí rychlejší montáž.

Pro prostory s vysokou vlhkostí:Přestože je jádro ošetřeno voděodolným lepidlem, je třeba se vyhnout dlouhodobému vystavení stojaté vodě. Při montáži řádně utěsněte všechny spoje a hrany.

Během přepravy a skladování:Panely skladujte naplocho na suchém místě a chraňte obklady před poškrábáním. Ochranná fólie z PVC by měla zůstat na svém místě až do konečného čištění.

Kde se tyto panely používají

1.Nemocniční operační sály, oddělení JIP a sterilní zásobovací sály.

2.Továrny na elektronické čipy a čisté prostory pro výrobu polovodičů.

3.Farmaceutické dílny GMP a biologické laboratoře.

4.Potravinářské dílny a centrální kuchyně.

5.Sklady a chladírny vyžadující tepelnou izolaci.

Často kladené otázky

1. Jaká je srovnání papírové voštiny s minerální vlnou pro panely pro čisté prostory?

Papírová voština je výrazně lehčí (20–42 kg/m³ vs. 100–120 kg/m³) a zároveň nabízí srovnatelnou tepelnou izolaci. Kamenná vlna je nehořlavá třídy A, zatímco papírová voština je třída B1 zpomalující hoření. Volba často závisí na požadavcích na požární odolnost a zvážení konstrukčního zatížení.

2. Je jádro papírové voštiny ovlivněno vlhkostí?

Jádro je spojeno voděodolným lepidlem, které poskytuje určitou ochranu proti vlhkosti. Panely jsou však určeny pro vnitřní použití v čistých prostorách. Je třeba se vyhnout dlouhodobému vystavení stojaté vodě nebo trvalé vysoké vlhkosti a všechny spoje by měly být řádně utěsněny.

3. Lze tyto panely použít na vnější stěny?

Tyto panely jsou primárně určeny pro interiérové ​​aplikace. Pro venkovní použití by musel být obkladový materiál a jádro speciálně vybrány a testovány na odolnost vůči venkovním povětrnostním vlivům. Exteriérové ​​aplikace se doporučuje konzultovat s výrobcem.

4. Jak jsou podepřeny stropní panely?

Stropní panely jsou podepřeny roštovým systémem s délkou panelu omezenou na 4 000 mm pro kontrolu průhybu. Konkrétní rozteč podpěr závisí na tloušťce panelu a očekávaném zatížení. Pro rozteč mřížek a detaily připojení je třeba dodržovat doporučení výrobce.

5. Jaká dokumentace požární odolnosti je k dispozici?

Zprávy o zkouškách od Národního centra pro dohled nad kvalitou a testování ohnivzdorných stavebních materiálů jsou k dispozici na vyžádání. Zprávy dokumentují klasifikaci třídy B1 podle GB 8624-1997 a kyslíkový index alespoň 44,2 %.
