Modulární nástěnné panely pro čisté prostory

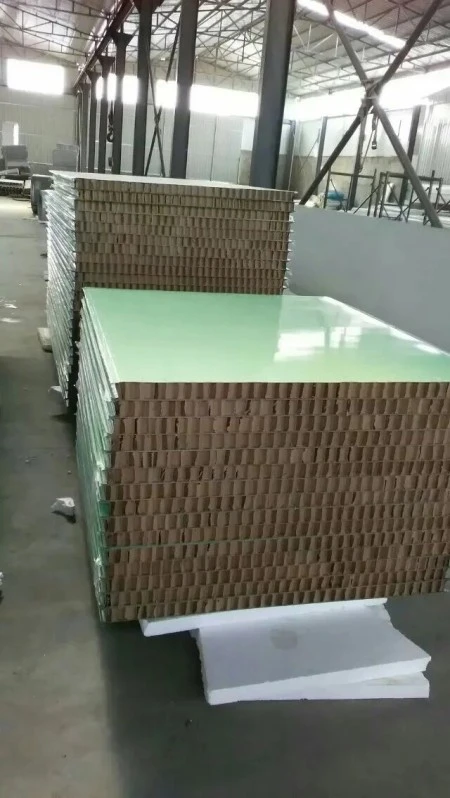

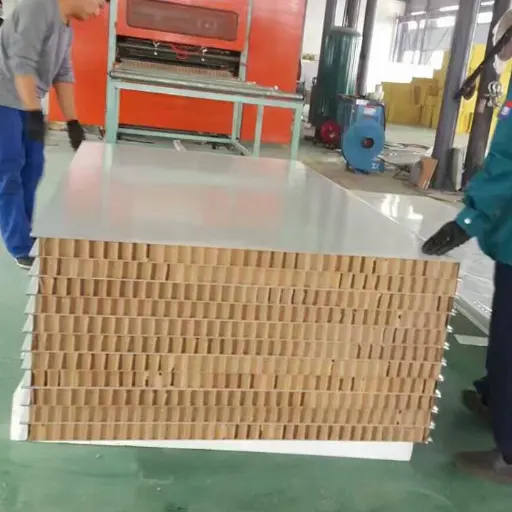

Modulární stěnové panely pro čisté prostory – také známé jako panely pro čisté prostory nebo ocelové panely s barevným povlakem pro čisté prostory – slouží jako základní materiál krytu pro inženýrství čistých prostor. Výrobek využívá kompozitní sendvičovou strukturu: ocelové plechy s barevným povlakem pro čisté prostory (tloušťka 0,4–0,8 mm) tvoří vnější vrstvy, zatímco funkční jádrový materiál sedí uprostřed, vše je spojeno prostřednictvím automatizované výrobní linky. Ocelový obklad je hladký a plochý (rovinnost ≤0,5 mm), splňující požadavky na čisté prostory pro koeficient odrazu světla od povrchu 0,6–0,8. Obklady z nerezové oceli jsou k dispozici pro přizpůsobení tak, aby vyhovovaly prostředí vyžadujícím vynikající odolnost proti korozi a úroveň čistoty. Pro splnění specifických požadavků na klasifikaci čistých prostor je k dispozici široká škála základních materiálů:

Specifikace produktu jsou flexibilní a přizpůsobitelné:

Produkt je v souladu s národní normou GB/T 23932-2009 (Kovové izolační sendvičové panely pro stavební aplikace) a splňuje průmyslovou normu JC/T 2761-2023 (Technické požadavky na účinnost čištění dekorativních panelů pro aplikace v čistých prostorách), která vstoupila v platnost v červenci 2024.

Ověření projektu v reálném světě

1. Požární vlastnosti – třída A nehořlavé; odolnost proti ohni až 4 hodiny

Požární bezpečnost je primárním hlediskem v inženýrství čistých prostor. Panely pro čisté prostory z minerální vlny, testované profesionálními protipožárními agenturami v souladu s normou GB 8624-2012, dosahují požární odolnosti třídy A (nehořlavé). Demonstruje vynikající požární odolnost: 50 mm silný panel z čisté minerální vlny odolává ohni ≥ 1 hodinu; panel z čisté minerální vlny o tloušťce 100 mm odolává ohni ≥ 2 hodiny; a 100 mm silný panel z dvojitého skla-hořčíku/horké vlny dosahuje hodnocení požární odolnosti až 4 hodiny. Výrobek nehoří, nevydává toxický kouř ani nevytváří roztavené kapky, když je vystaven ohni, a tím zajišťuje drahocenný čas pro evakuaci personálu v zařízeních s čistým prostorem.

2. Antibakteriální a odolný proti korozi – zajištění vysokých standardů hygieny a čistoty

Barevně potažený ocelový obklad panelů Modular Cleanroom Wall Panels je hustý a hladký; nepřitahuje prach ani mikroorganismy, čímž zásadně eliminuje živnou půdu pro bakterie. Rovinnost povrchu panelu je ≤0,5 mm a těsné spoje mezi panely nezanechávají žádné hygienické mrtvé zóny. Kovový povrch nabízí vynikající odolnost proti korozi, snáší časté stírání dezinfekčními prostředky a čisticí operace běžné ve farmaceutickém a potravinářském průmyslu. Tato vlastnost byla ověřena v reálných projektech: manažer potravinářského projektu Qiulin Lidaosi oznámil, že po přechodu na SENBO Modular Cleanroom Wall Panels prošla dílna na první pokus bakteriálním testováním a spotřeba čisticích prostředků se snížila na polovinu.

3. Odolnost proti vlhkosti a vodě – stabilní a bez deformace v prostředí s vysokou vlhkostí

Kovový obklad panelů Modular Cleanroom Wall Panels je hustý a hladký a poskytuje vynikající odolnost proti vlhkosti a vodě. Hydrofobní jádro z minerální vlny se vyznačuje mírou hydrofobnosti ≥98 %, což zajišťuje, že zůstane bez absorpce vlhkosti, růstu plísní a deformací v prostředí s vysokou vlhkostí čistých prostor. Kompozitní vrstva oxidu hořečnatého (MGO) dále zvyšuje odolnost proti vlhkosti, účinně blokuje pronikání vlhkosti a vytváří dvojitou bariéru proti vlhkosti.

4. Tepelná izolace a energetická účinnost — Tepelná vodivost ≤ 0,043 W/(m·K)

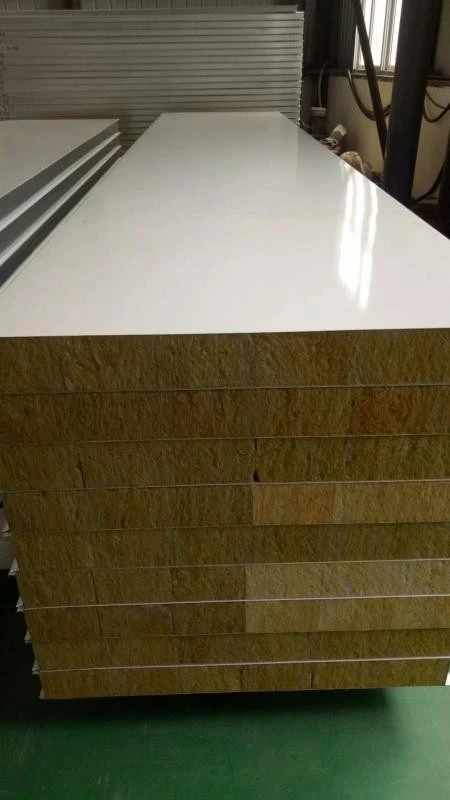

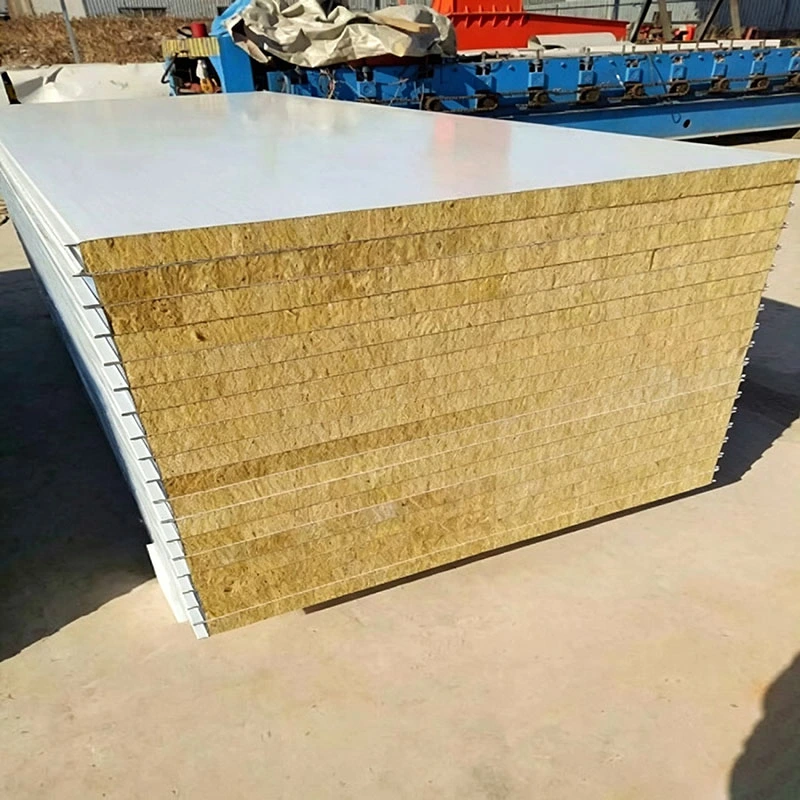

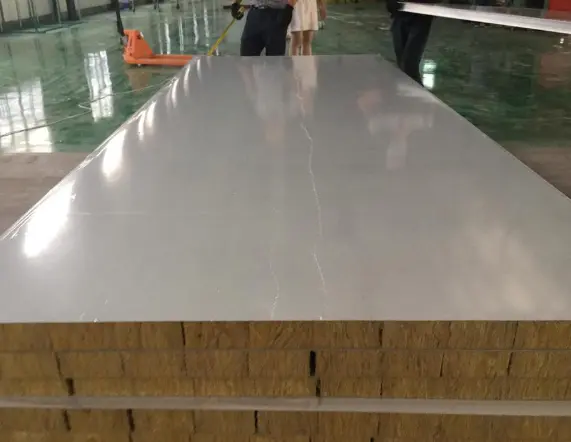

Jádro z minerální vlny má tepelnou vodivost ≤ 0,043 W/(m·K) a nabízí vynikající tepelně izolační vlastnosti. Míra hydrofobnosti ≥98 % zajišťuje stabilní a dlouhotrvající izolační výkon v prostředí čistých prostor s konstantní teplotou a konstantní vlhkostí, účinně snižuje tepelné ztráty obvodovým pláštěm budovy a snižuje spotřebu energie pro systémy HVAC.

5. Pevnost a instalace — Vysoká nosnost v ohybu a rychlá prefabrikovaná instalace

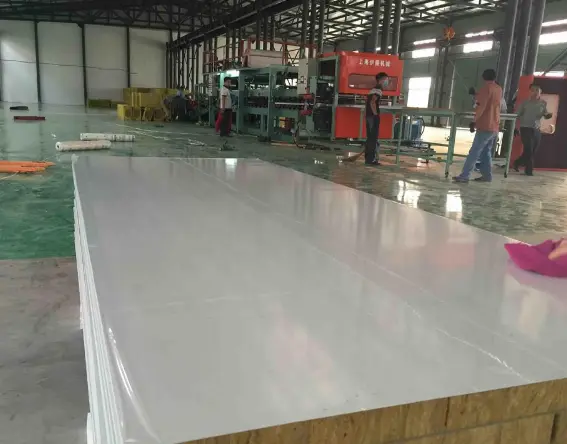

Kompozitní sendvičová struktura poskytuje panelům vynikající mechanické vlastnosti; stěnové panely se mohou pochlubit únosností v ohybu ≥0,5 kN/m² (při průhybu L₀/250). Výrobek využívá prefabrikovanou montážní metodu – vyrobenou v továrně a smontovanou na místě – eliminuje potřebu řezání nebo svařování na místě a umožňuje suchou výstavbu bez znečištění. SENBO Clean Technology využívá automatizovanou výrobní linku pro lisování za tepla, která zvyšuje výrobní kapacitu z 1 000 m²/den na 2 000 m²/den a dosahuje lisování v jednom kroku.

Přehled klíčových specifikací

Klíčové výhody

Třída A požární bezpečnost: Třída A nehořlavé; 100 mm dvojitý panel ze skla a hořčíkové minerální vlny pro čisté prostory nabízí limit požární odolnosti až 4 hodiny a při vystavení ohni nevytváří žádné toxické výpary.

Antibakteriální a odolný proti korozi: Má hustou, hladkou povrchovou úpravu a těsné, bezešvé spoje bez slepých rohů; odolává častému dezinfekčnímu otírání a splňuje GMP a lékařské standardy pro čisté prostory.

Odolnost proti vlhkosti a vodě; Dlouhá životnost: Vyznačuje se mírou hydrofobnosti ≥98 %; zůstává neovlivněn vlhkostí, deformací nebo růstem plísní v prostředí s vysokou vlhkostí, což zajišťuje dlouhou životnost.

Tepelná izolace a energetická účinnost; Ekologické: Tepelná vodivost ≤0,043 W/(m·K), účinně snižuje spotřebu energie; 100% recyklovatelné, v souladu s principy šetrného stavebnictví.

Prefabrikovaná konstrukce; Efektivní a pohodlné: Továrně prefabrikované a tvarované pomocí jednokrokového lisování za tepla; umožňuje rychlou montáž na místě a výrazně zkracuje dobu výstavby.

Použitelné scénáře

1. Biofarmaceutické dílny GMP, linky na výrobu vakcín a biologické laboratorní uzavřené systémy.

2. Čisté prostory pro elektronické polovodiče, čistá zařízení na výrobu čipů a dílny pro přesné montáže.

3. Čisté prostory pro zpracování potravin, zařízení na výrobu mléka a centrální kuchyňské prostory.

4. Nemocniční operační sály, oddělení JIP a farmaceutické výzkumné a vývojové laboratoře.

5. Čisté prostory pro výrobu nových energetických lithiových baterií a výrobu fotovoltaických modulů.

Proč si vybrat panely pro čisté prostory?

Hledáte bezpečné, spolehlivé a efektivní řešení zastřešení pro projekt čistých prostor? Panely pro čisté prostory integrují několik funkcí – včetně antibakteriálních a korozivzdorných vlastností, požární odolnosti třídy A, odolnosti proti vlhkosti a vodě, tepelné izolace, energetické účinnosti a snížení hluku. Jejich účinnost se osvědčila v mnoha vysoce standardních projektech, jako jsou farmaceutické dílny GMP, nemocniční operační sály a elektronické čisté prostory. Jako profesionální produkty splňující národní normu GB/T 23932-2009 a průmyslovou normu JC/T 2761-2023 tyto panely – podložené ověřenými testovacími údaji a využívající prefabrikovanou modulární konstrukci – vytvářejí viditelnou linii obrany pro bezpečnost a hygienu v prostředí čistých prostor.

Často kladené otázky

1. Jaký způsob připojení bych měl zvolit pro čistou místnost GMP?

Spoje pero-drážka jsou často preferovány pro oblasti GMP, protože poskytují těsnější těsnění a hladší povrch. Spoje s H-profilem se snáze demontují a lze je použít v oblastech, kde se očekává budoucí rekonfigurace. Volba závisí na požadavcích na těsnění a plánech údržby.

2. Lze tyto panely použít pro stropní aplikace?

Ano. Doporučená maximální délka stropního panelu je 3000 mm pro kontrolu průhybu. Pružná kapacita panelů podporuje standardní zatížení stropu čistých prostor, ale pro zavěšení zařízení nebo velká zatížení může být vyžadována další podpora.

3. Jaká povrchová úprava je vhodná pro častou sterilizaci VHP?

Ocel s barevným povlakem s povlakem PVDF nebo HDP je obecně kompatibilní s odpařeným peroxidem vodíku. Vhodné jsou i obklady z nerezové oceli. Ověřte si u výrobce nátěru, že konkrétní dezinfekční prostředek časem nezhorší povrch.

4. Jak by měly být panely skladovány na místě před instalací?

Skladujte panely naplocho na suchém, krytém místě. Vyhněte se přímému slunečnímu záření, dešti nebo vysoké vlhkosti. Udržujte ochrannou fólii na místě až do konečného čištění. Panely neskládejte příliš vysoko, aby nedošlo k jejich deformaci.

5. Jaká dokumentace je dodávána s panely?

Poskytujeme zkušební protokoly pro výkon spalování, požární odolnost, tepelnou vodivost a další relevantní parametry. K dispozici jsou také materiálové certifikáty pro ocelové obklady a jádrové materiály. Při zadávání objednávky prosím uveďte své požadavky na dokumentaci.
