Hliníkové příslušenství pro čisté prostory

Hliníkové příslušenství pro čisté prostory, známé také jako hliníkové profily pro čisté prostory, jsou specializované komponenty určené pro systémy krytů v kontrolovaném prostředí.Stavební materiály SENBOdodává tyto profily jako součást své řady panelů a příslušenství pro čisté prostory se zaměřením na rozměrovou přesnost, čistotu povrchu a modulární kompatibilitu.

Profily jsou vyrobeny ze slitiny hliníku, hořčíku a křemíku 6063-T5 pomocí vysokoteplotní extruze. Povrchové úpravy zahrnují eloxování, elektroforetické nanášení a práškové lakování, přičemž každá z nich je vybrána pro odolnost proti korozi a hladkou povrchovou úpravu negenerující prach. Standardní délka profilu je 6 metrů na kus, s vlastním řezáním a nestandardními specifikacemi.

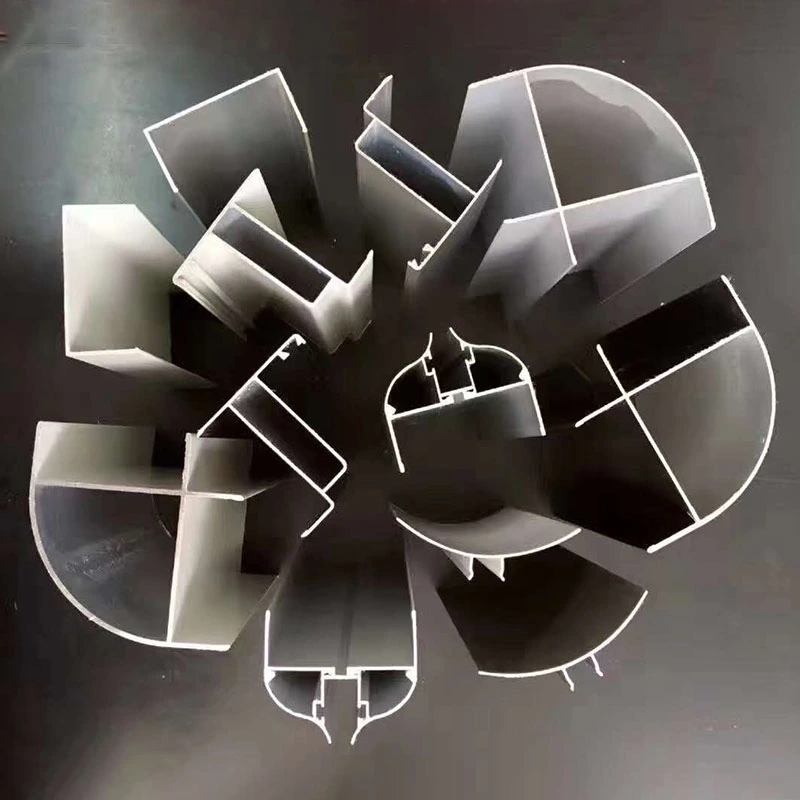

Funkčně pokrývá produktová řada čtyři hlavní kategorie: rámové spojovací profily (I-profily, H-profily, T-profily), těsnicí a ukončovací profily (U-kanály, úhlové profily, vnitřní a vnější zaoblené profily), dveřní a okenní profily (zárubně, dílce dveřních křídel, okenní rámy) a stropní závěsné profily (FFU kýly, T-závěsné skleněné nosníky).

Materiál a povrchová úprava

Základním materiálem je hliníková slitina 6063-T5, která nabízí dobrou rovnováhu mezi pevností, houževnatostí a odolností proti korozi. Pevnost v tahu se pohybuje od 150 do 350 MPa. Eloxování vytváří tvrdý povrch odolný proti opotřebení, který se snadno čistí a nepouští částice. Práškové lakování poskytuje trvanlivý povrch dostupný v široké škále barev, zatímco elektroforetické lakování nabízí rovnoměrné pokrytí i na složitých profilech.

Všechny povrchové úpravy jsou navrženy tak, aby splňovaly požadavky čistých prostor na nízkou tvorbu částic a odolnost vůči běžným dezinfekčním prostředkům. Samotná hliníková slitina je netoxická, bez zápachu a odolná proti vlhkosti a růstu plísní, což bylo prokázáno dlouhodobým používáním v čistých prostorách elektronického, farmaceutického a potravinářského průmyslu.

Rozměrové standardy a sortiment

Následující tabulka, sestavená z průmyslových norem a produktových dat dodavatelů, uvádí reprezentativní specifikace pro běžné kategorie profilů.

Výkon v reálných instalacích

1. Modulární kompatibilita a rozměrová tolerance

Hliníkové doplňky pro čisté prostory jsou navrženy podle modulární koncepce s univerzálními specifikacemi, jako jsou řady 40, 50 a 75. Šířky spojovacích štěrbin a rozteče otvorů odpovídají průmyslovým standardním rozměrům a tolerance šířky štěrbiny se obvykle řídí v rozmezí ±0,2 mm. To zajišťuje rychlou a těsnou montáž mezi různými součástmi. Ověření tovární montáže zahrnuje kontroly těsnosti spojů, rozměrové koordinace a kompatibility těsnících konstrukcí tak, aby profily po instalaci nepřekážely nebo nesoustředily.

2. Radius Corner Design pro čistitelnost

V prostředích s přísnými požadavky na čistotu, jako jsou čisté prostory pro polovodiče a farmaceutické dílny GMP, jsou spoje stěna-zeď a stěna-strop opatřeny povlakem z hliníkové slitiny s poloměrem 50 mm (R50). Zakřivený profil eliminuje úhly 90 stupňů, což snižuje hromadění prachu a zjednodušuje čištění a dezinfekci. Hladký přechod také minimalizuje turbulence proudění vzduchu a pomáhá zachovat jednosměrné laminární proudění vzduchu v kritických zónách. Rohové komponenty jsou připevněny ke stěnovým panelům pomocí slepých nýtů, což umožňuje rychlou instalaci bez znečištění částicemi spojeného se svařováním.

3. Mřížkový stropní systém pro podporu FFU

Mřížkový rám FFU (Fan Filter Unit) je primární konstrukční podporou pro stropní systém čistých prostor. Používá vysokopevnostní profily z hliníkové slitiny ve tvaru T sestavené se standardizovanými konektory (dvoucestné, třícestné, čtyřcestné atd.). Slitina 6063-T5 udržuje systém lehký, ale pevný a průřez profilu obsahuje vyhrazené kanály pro vedení potrubí. Konektory jsou galvanizované pro odolnost proti korozi. Standardní mřížkové moduly mají vnitřní otvor 1180×580 mm, což odpovídá požadavkům na instalaci FFU.

Systém odpružení zahrnuje 30% bezpečnostní rezervu pro nosnost. Rozteč závěsů je udržována v rozmezí 1200 mm a vyrovnání rámu je dodržováno v toleranci menší než 1 mm na metr. Ve srovnání s tradičními svařovanými rámy tento předmontovaný přístup zkracuje dobu výstavby o více než 30 % a zlepšuje efektivitu následné údržby o 50 %.

4. Čistota povrchu a výkon těsnění

Po eloxování nebo práškovém lakování jsou povrchy těchto profilů hladké, bez otřepů a odolné proti ulpívání prachu. Předem vytvořené drážky umožňují instalaci nekovových součástí, jako jsou těsnící pásky, krytky z PVC a plastové chrániče rohů, které zvyšují prachotěsnost a vzduchotěsnost. Samotný materiál z hliníkové slitiny je netoxický, bez zápachu, odolný proti korozi a vlhkosti, s osvědčeným dlouhodobým výkonem v prostředí čistých prostor v různých průmyslových odvětvích.

Funkční charakteristiky

1. Spolehlivé vlastnosti materiálu.Hliníková slitina 6063-T5 poskytuje jednotnou texturu a pevnost v tahu 150–350 MPa. Návrhová životnost je minimálně 15 let za normálních podmínek čistého prostoru.

2. Přesné tolerance pro těsnou montáž.Tolerance šířky drážky je udržována v rozmezí ±0,2 mm. Modulární design a standardizovaná rozhraní zajišťují těsné spojení s doplňkovými materiály, jako jsou panely pro čisté prostory a těsnicí pásy.

3. Hladký povrch negenerující prach.Povrchové úpravy včetně eloxování, elektroforézy a práškového lakování vytvářejí hladký, neporézní povrch, který je odolný vůči korozi a snadno se čistí. To splňuje požadavky na čisté prostory pro nízké uvolňování částic.

4. Komplexní sortiment.Série zahrnuje profily žlabů, úhlové profily, zaoblené rohové profily, dveřní a okenní rámy a mřížkové systémy FFU. Na přání lze vyrobit vlastní rozměry a speciální tvary.

5. Modulární montáž a opětovné použití.Profily se montují pomocí šroubových spojů a nýtů, což eliminuje potřebu svařování. To umožňuje rychlou instalaci, demontáž a opětovné použití, když jsou nutné změny rozvržení.

Poznámky k instalaci a kompatibilitě

Pro připojení nástěnných panelů:Profily nosníků I a H se používají jako mezilehlé spojky mezi panely. Před instalací ověřte, že šířka drážky profilu odpovídá tloušťce okraje panelu. Upevňovací prvky utahujte rovnoměrně, abyste se vyhnuli mezerám.

Pro dokončení rohů:Použijte profily R50 nebo větší poloměr na spojích stěna-stěna a stěna-strop, abyste odstranili lapače prachu. Na šrouby se doporučují slepé nýty pro čistší vzhled a snížení znečištění částicemi.

Pro mřížkové stropy FFU:Ujistěte se, že rozteč závěsů nepřesahuje 1200 mm a že rám je vyrovnán s přesností 1 mm na metr. Otvor mřížky 1180×580 mm je standardní pro moduly FFU, ale lze přizpůsobit i vlastní velikosti.

Pro dveřní a okenní rámy:Vyberte profily, které odpovídají tloušťce panelu pro čisté prostory. Ověřte, zda je těsnicí drážka kompatibilní s určeným těsněním nebo těsnicí hmotou. Po montáži zkontrolujte, zda dveře nebo okno fungují hladce bez zablokování.

Kde se tyto profily používají

1.Čisté prostory pro elektroniku a polovodiče: připojení a upevnění pro stěnové panely a stropy, stejně jako FFU mřížkové stropní systémy.

2.Biofarmaceutická zařízení GMP: R50 zaoblené rohové profily pro utěsnění vnitřních a vnějších rohů, eliminující mrtvé zóny zachycující prach.

3.Nemocniční operační sály a oddělení JIP: montáž dveřních a okenních rámů a aplikace vzduchotěsného těsnění.

4.Čisté prostory pro zpracování potravin: připojení panelů pro čisté prostory, těsnění podlahových kanálů a instalace stropní mřížky.

5.Laboratorní čisté zóny: montáž konstrukce, integrace inženýrských sítí a těsnění.

Často kladené otázky

1. Jaká povrchová úprava se doporučuje pro farmaceutické čisté prostory?

Pro farmaceutická zařízení GMP se běžně používají eloxované nebo práškově lakované povrchové úpravy, protože jsou neporézní, snadno se čistí a jsou odolné vůči běžným dezinfekčním prostředkům. Elektroforetický povlak lze specifikovat pro profily se složitými tvary, kde je zásadní rovnoměrné pokrytí.

2. Jak se instalují poloměrové rohové profily bez svařování?

Zaoblené rohové profily se obvykle zajišťují pomocí trhacích nýtů. Tato metoda poskytuje bezpečné spojení a zároveň zabraňuje teplu, výparům a znečištění částicemi spojenými se svařováním. Nýty jsou instalovány zevnitř a zanechávají hladký vnější povrch, který se snadno čistí.

3. Lze dodat vlastní délky profilu?

Ano. Standardní délka je 6 metrů, ale profily lze řezat na specifikované délky již ve výrobě. Nestandardní průřezy mohou být také vyrobeny pomocí zakázkových vytlačovacích lisů, s výhradou minimálního objednacího množství a dodacích lhůt.

4. Jak zajistím kompatibilitu mezi hliníkovými profily a panely pro čisté prostory?

Většina výrobců panelů pro čisté prostory navrhuje své panely tak, aby odpovídaly průmyslovým standardním šířkám profilů. Před objednáním se ujistěte, že tloušťka okraje panelu a šířka profilové drážky jsou kompatibilní. Náš technický tým může poskytnout rozměrové výkresy a vzorky pro ověření.

5. Jaká je nosnost stropního roštového systému FFU?

Mřížkový systém FFU je navržen s 30% bezpečnostní rezervou nad očekávané zatížení, které zahrnuje hmotnost jednotek FFU, stropních panelů a jakékoli provozní zatížení. Rozteč závěsů je udržována v rozmezí 1200 mm, aby se zatížení rovnoměrně rozložilo. Pro specifické výpočty zatížení poskytněte našemu technickému týmu hmotnost FFU a konfiguraci stropu.
