Polystyrenové panely pro čisté prostory, známé také jako EPS panely pro čisté prostory, jsou lehké sendvičové panely vyráběné na kontinuální výrobní lince.Stavební materiály SENBOdodává tyto panely pro kontrolovaná prostředí, kde jsou primárními faktory tepelná izolace a nákladová efektivita a kde jsou požadavky na požární odolnost omezené.

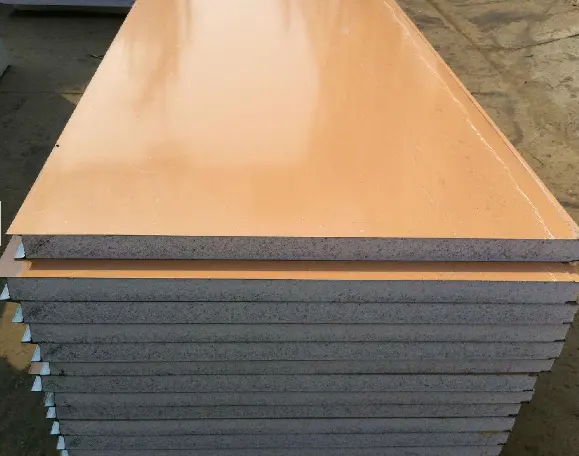

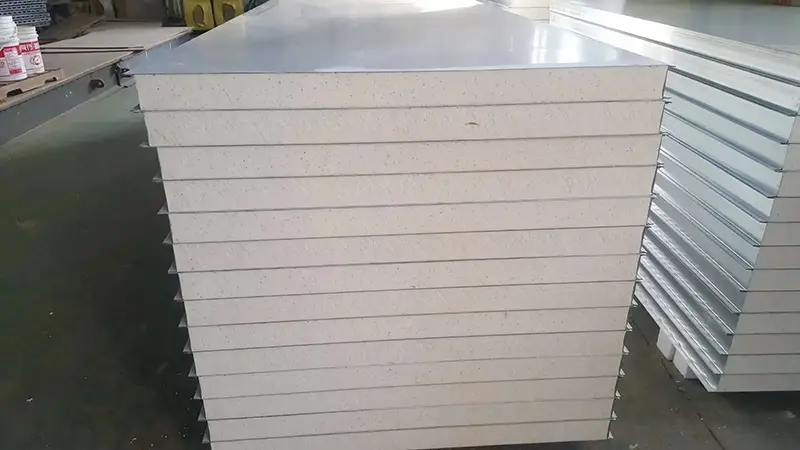

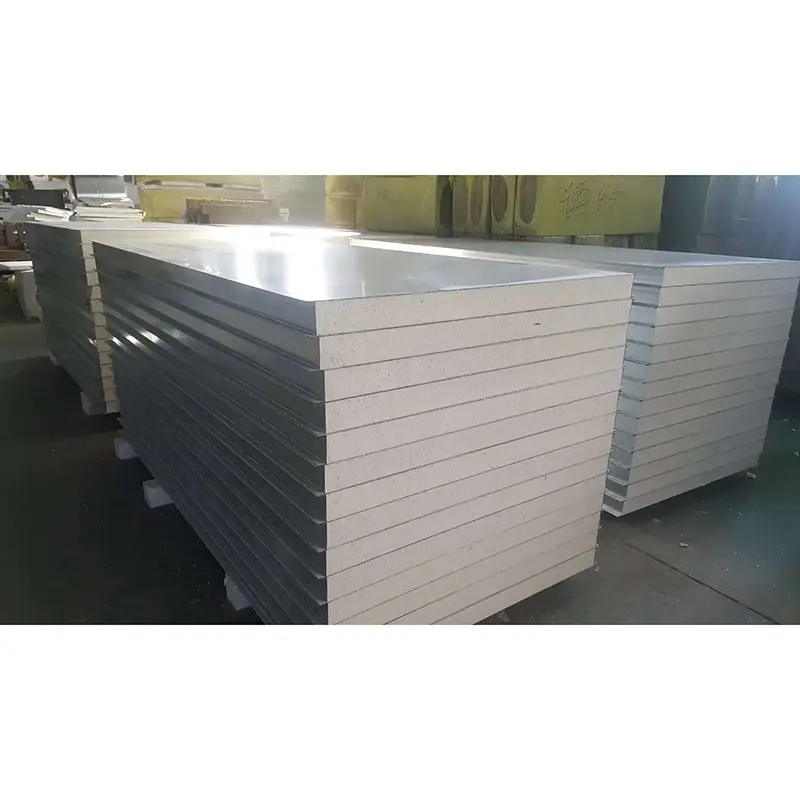

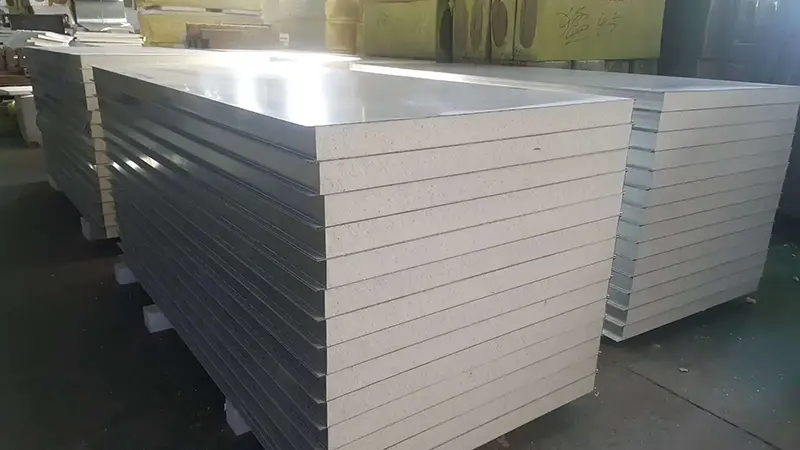

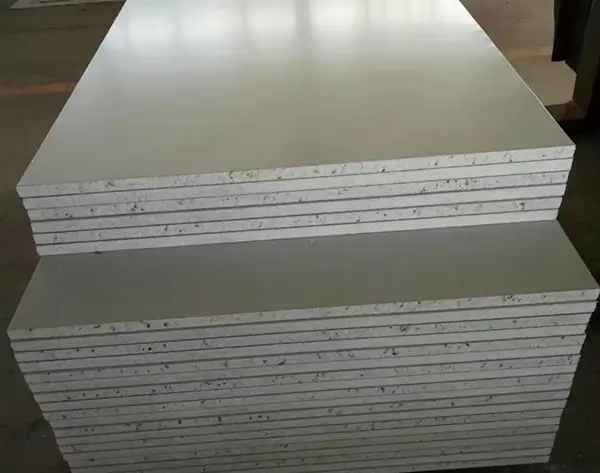

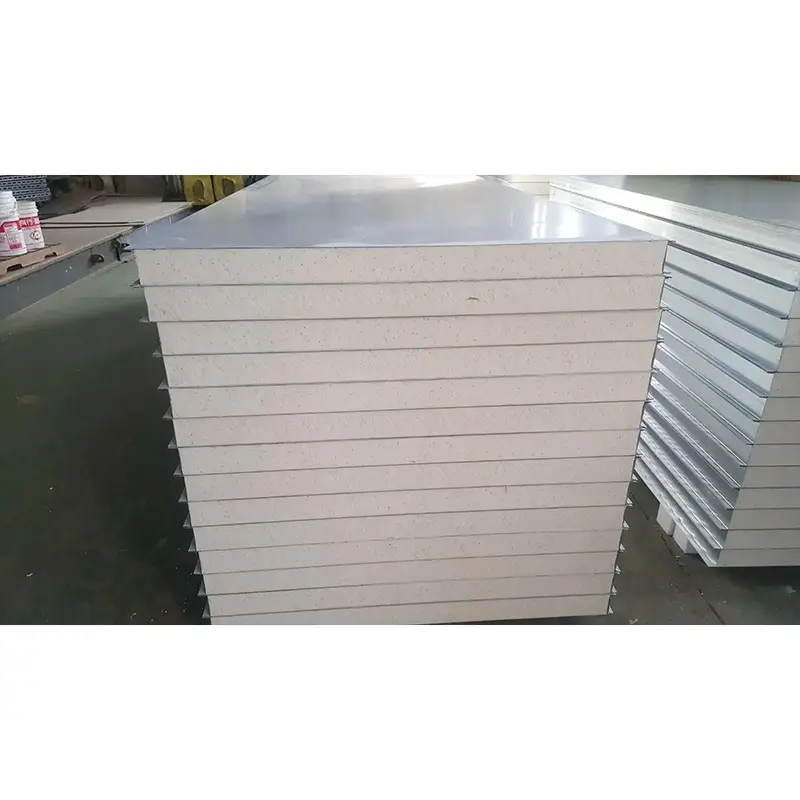

Panely se skládají z obkladů vyrobených z barevně lakované oceli, pozinkované oceli nebo nerezové oceli, spojených za tepla a tlaku s jádrem z pěnového polystyrenu. Tloušťka obkladu se pohybuje od 0,4 mm do 1,2 mm. Jádro z EPS má hustotu 12–25 kg/m³, standardně 16 kg/m³. Struktura uzavřených buněk obsahuje nezávislé, utěsněné vzduchové bubliny, které přispívají k tepelné izolaci.
Standardní způsob spojení je spoj pero-drážka, označovaný také jako zámkový systém samec-samice. K dispozici jsou také možnosti středového spoje. Obě metody zajišťují těsné utěsnění mezi sousedními panely.
Tloušťka panelu se pohybuje od 40 mm do 250 mm, se standardními rozměry 50 mm, 75 mm a 100 mm. V tomto rozsahu je k dispozici přizpůsobení. Standardní šířky jsou 950 mm a 1150 mm a délka panelu může dosáhnout 12 000 mm v závislosti na požadavcích projektu.
Povrchový profil může být plochý nebo žebrovaný a povrch pokrývá ochranná fólie z PVC, aby se zabránilo poškrábání během přepravy a instalace.
Výrobky jsou rozděleny do dvou kategorií na základě hodnocení požární odolnosti. Standardní panely EPS neobsahují žádné přísady zpomalující hoření a jsou omezeny na oblasti, kde není požadována požární odolnost. Ohnivzdorné panely EPS obsahují přísady a mohou dosáhnout hodnocení třídy B1 nebo B2.
Jádro z EPS pěny má nízkou tepelnou vodivost, což zajišťuje účinnou tepelnou izolaci. Níže uvedená tabulka uvádí naměřené koeficienty prostupu tepla pro různé tloušťky panelů na základě 0,5 mm barevného ocelového obložení a hustoty EPS 16 kg/m³.
| Tloušťka panelu (mm) | Součinitel prostupu tepla W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Při tloušťce 75 mm je koeficient prostupu tepla nižší než 0,45 W/(m²·K), což je lepší hodnota než u sendvičových panelů z minerální vlny stejné tloušťky. Díky tomu jsou EPS panely vhodné pro čisté prostory s požadavky na regulaci teploty.
Nízká vlastní hmotnost panelů EPS pro čisté prostory je jednou z jejich definujících vlastností. Níže uvedená tabulka ukazuje hmotnost na metr čtvereční pro různé tloušťky na základě stejných specifikací obložení a jádra.
| Tloušťka panelu (mm) | Hmotnost (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Pro srovnání, 50mm panel z minerální vlny pro čisté prostory váží přibližně 15–16 kg/m². Nízká hmotnost panelů EPS zjednodušuje manipulaci a instalaci a činí je vhodnými pro dodatečnou montáž na stávající konstrukce s nižší nosností.
Polystyrenové panely pro čisté prostory poskytují základní úroveň zvukové izolace. Naměřené hodnoty pro různé tloušťky jsou uvedeny níže.
| Tloušťka panelu (mm) | Zvuková izolace (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Tato úroveň zvukové izolace je dostatečná pro běžné průmyslové závody a standardní čisté prostory, ale je nižší než u panelů z minerální vlny nebo oxysulfátu hořečnatého.
Při použití jako stěnové panely se přípustná svislá zatížení liší podle tloušťky a podmínek zatížení větrem. Níže uvedená tabulka uvádí referenční hodnoty.
| Zatížení větrem (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Panel o tloušťce 75 mm podporuje povolené svislé zatížení 2 000 kg/m² při zatížení větrem 2,5 kg/m², což splňuje požadavky na nosnost pro standardní příčky čistých prostor.
EPS panely pro čisté prostory se běžně používají v obecně čistých prostředích s omezenými požadavky na požární odolnost:
Elektronický průmysl:Příčky a podhledy pro všeobecné dílny na výrobu elektroniky splňující základní požadavky na prachotěsnost.
Zpracování potravin:Povrchové úpravy stěn a stropů pro potravinářské výrobní dílny a sklady, které pomáhají udržet prach a nečistoty mimo výrobní prostory.
Zdravotní péče:Chodby, šatny a další pomocné prostory na nekritických odděleních nemocnic.
Všeobecné průmyslové závody:Vnitřní příčky a ohradní konstrukce pro obráběcí a montážní dílny.
Následující parametry jsou založeny na standardní výrobě a naměřených testovacích datech. Přizpůsobení je k dispozici.
| Ukazatel výkonu | Parametr/Specifikace | Poznámky |
|---|---|---|
| Obkladový materiál | Ocel s barevným povlakem / Pozinkovaná ocel / Nerezová ocel | Tloušťka: 0,4–1,2 mm |
| Materiál jádra | Polystyrenová (EPS) pěna | Hustota: 12–25 kg/m³ |
| Tloušťka panelu | 40–250 mm | Standardní: 50/75/100 mm; přizpůsobitelné |
| Efektivní šířka | 950 mm, 1150 mm | |
| Délka panelu | ≤12 000 mm | Přizpůsobitelné na základě potřeb projektu |
| Koeficient přenosu tepla (75 mm) | 0,442 W/(m²·K) | Lepší než kamenná vlna stejné tloušťky |
| Povrchová hustota (50 mm) | ≈10 kg/m² | Lehčí než panely z minerální vlny |
| Zvuková izolace (50 mm) | 20 dB | Základní akustický výkon |
| Výkon spalování | Žádná požární třída (standardní) / B1 nebo B2 (protipožární) | Standardní EPS je zakázáno v oblastech ohrožených požárem |
1. Cenově efektivní řešení.EPS panely nabízejí oproti minerální vlně a hliníkovým voštinovým panelům značné cenové výhody, což z nich činí ekonomickou volbu pro velké obecné projekty čistých prostor.
2. Lehká a efektivní instalace.Panel o tloušťce 50 mm váží přibližně 10 kg/m², což je podstatně lehčí než panely z minerální vlny stejné tloušťky. To snižuje náklady na manipulaci a urychluje stavbu.
3. Dobrá tepelná izolace.Panel o tloušťce 75 mm má koeficient prostupu tepla 0,442 W/(m²·K), který je lepší než panely z minerální vlny stejné tloušťky.
4. Přiměřená nosnost.Panel o tloušťce 75 mm unese 2 000 kg/m² při tlaku větru 2,5 kg/m², čímž splňuje strukturální požadavky na standardní příčky.
5. Jasně definovaný rozsah aplikace.Panely jsou vhodné pro obecně čistá prostředí, kde není vyžadována požární odolnost, jako jsou dílny elektronických součástek a potravinářské provozy.
Jádro EPS je hořlavé. Při hoření vzniká kouř a výpary, které jsou toxické a standardní produkt nemá žádné hodnocení požární odolnosti. Platí následující omezení:
1.Standardní panely EPS jsou zakázány v projektech čistých prostor, které vyžadují specifickou požární odolnost, včetně farmaceutických dílen GMP, nemocničních operačních sálů a závodů na výrobu elektronických čipů.
2.Mohou být použity pouze v oblastech, kde místní požární bezpečnostní předpisy povolují materiály zpomalující hoření.
3.Pro projekty, které vyžadují protipožární panely, by měly být vybrány alternativy, jako jsou panely z minerální vlny pro čisté prostory (nehořlavé třídy A) nebo panely z oxysíranu hořečnatého.
4.Je-li požadována odolnost proti hoření, měly by být zvažovány pouze panely EPS s přidanými retardéry hoření, které byly testovány a certifikovány jako třída B1 nebo B2, a jejich použití musí být v souladu s místními předpisy.
1.Obecná dílna na výrobu elektroniky a montáž komponent bez zvláštních požadavků na požární odolnost.
2.Dílny na zpracování potravin a sklady potravin v oblastech bez vysokých teplot.
3.Nemocniční chodby, šatny a nekritické oblasti lékařské podpory.
4.Vnitřní příčky a skříně pro standardní průmyslové provozy, jako jsou obráběcí a montážní dílny.
EPS panely jsou lehčí a levnější a nabízejí o něco lepší tepelnou izolaci při stejné tloušťce. Panely z minerální vlny jsou však nehořlavé třídy A a jsou vhodné pro oblasti s požadavky na požární odolnost, zatímco standardní panely EPS nikoli. Výběr závisí na požadavcích na požární bezpečnost projektu a rozpočtu.
Ve většině případů ne. Farmaceutické dílny GMP obvykle vyžadují nehořlavé panely třídy A. Dokonce i protipožární panely EPS s hodnocením B1 nebo B2 nemusí splňovat požadavky na požární bezpečnost těchto zařízení. Místo toho se obecně doporučují panely z minerální vlny nebo oxysulfátu hořečnatého.
EPS panely by měly být skladovány naplocho na suchém, krytém místě mimo dosah zdrojů vznícení, jisker a otevřeného ohně. Měly by být chráněny před přímým slunečním zářením po delší dobu, protože vystavení UV záření může poškodit povrch a jádro. Ochranná fólie z PVC by měla zůstat na svém místě až do konečné instalace.
Tyto panely jsou určeny pro vnitřní použití. Pro venkovní aplikace musí být obkladový materiál a nosná konstrukce speciálně navrženy pro venkovní podmínky a musí být vyhodnocena požární bezpečnost sestavy. Externí použití EPS panelů se doporučuje konzultovat s výrobcem.
Standardní EPS neobsahuje žádné přísady zpomalující hoření a nemá žádnou požární odolnost. Ohnivzdorný EPS obsahuje přísady, které zpomalují šíření plamenů a při testování mohou dosáhnout hodnocení třídy B1 nebo B2. Avšak i EPS zpomalující hoření zůstává hořlavý a měl by být používán pouze tam, kde to povolují předpisy požární bezpečnosti.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem polystyrenových panelů pro čisté prostory, papírových voštinových čisticích panelů, ručně vyráběných zvuk pohlcujících panelů pro čisté prostory a dalších produktů z kovových obalů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
