Stainless Steel Cleanroom Panels, also known as purification panels, are sandwich-structured panels produced through a composite process. Stavební materiály SENBOdodává tyto panely pro kontrolovaná prostředí napříč farmaceutickým, lékařským, elektronickým a potravinářským průmyslem se zaměřením na materiálovou kompatibilitu a dlouhodobý výkon.
Panely se skládají z kovových obkladových materiálů a funkčního jádra. Možnosti obložení zahrnují barevně lakovanou ocel, nerezovou ocel, hliníkovou slitinu a titanzinkovou slitinu s typickou tloušťkou 0,4–0,8 mm. Povrchové nátěry zahrnují PE (polyester), PVDF (fluorocarbon) a HDP (vysoko odolný polyester). Obkladové materiály jsou navrženy tak, aby dosahovaly koeficientu odrazu světla 0,6–0,8, což pomáhá udržovat konzistentní světelné podmínky uvnitř čistého prostoru.
U produktů s antimikrobiální funkčností jsou antimikrobiální činidla zabudována do povlaku. Tato činidla jsou určena k inhibici růstu běžných patogenních bakterií, jako je Staphylococcus aureus, Escherichia coli a Pseudomonas aeruginosa. Materiál jádra je vybírán na základě požární odolnosti, požadavků na pevnost a funkčních potřeb, s možnostmi včetně minerální vlny, sklohořčíkové minerální vlny, hliníkové voštiny, papírové voštiny, oxysíranu hořečnatého, minerální vlny modifikované křemíkem a sádry.
Následující tabulka porovnává klíčové vlastnosti tří běžně používaných materiálů jádra pro panely o tloušťce 50 mm. Všechny hodnoty jsou založeny na standardních laboratorních testovacích konfiguracích; skutečný výkon se může lišit v závislosti na konstrukci panelu a podmínkách instalace.
| Typ materiálu jádra | Hustota jádra | Hmotnost panelu (50 mm) | Nosnost v ohybu (50 mm) | Hodnocení požární odolnosti | Hydrofobnost |
|---|---|---|---|---|---|
| Rock Wool | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 min | ≥98 % |
| Sklo-hořčíková kamenná vlna | — | 17–23 kg/m² | 1,25 kN/m² | 60 min | — |
| Hliníková plástev | — | 10–15 kg/m² | 1,0 kN/m² | 41 min | — |
Hodnoty požární odolnosti se vztahují na panel o tloušťce 50 mm ve standardní konfiguraci stěny testovaný podle příslušné metody požární zkoušky. Test reports are available upon request.
Standardní šířky panelů jsou 980 mm a 1180 mm pro typy s centrálním připojením a 950 mm a 1150 mm pro typy s perem a drážkou. Možnosti tloušťky jsou 50 mm, 75 mm, 100 mm a 150 mm s možností přizpůsobení. Délky stěnových panelů se pohybují od 100 mm do 9000 mm, zatímco délky stropních panelů se pohybují od 100 mm do 3500 mm.
Používají se dvě hlavní konstrukční formy. Středově připojované „krabicové“ panely mají na všech čtyřech stranách předem zapuštěné ocelové pozinkované okrajové kýly ve tvaru Z a jsou spojeny pomocí hliníkových profilů ve tvaru H. Panely s perem a drážkou používají zámkové spojení samec-samice, které zajišťuje těsnější utěsnění spoje. Volba mezi těmito formami závisí na požadovaném vzhledu spoje, těsnícím výkonu a pořadí montáže.
Podle Kodexu pro navrhování farmaceutických čistých prostor (GB 50457-2019) musí přepážkové systémy odolat tlakovému rozdílu 100 Pa a stropní systémy by měly mít nosnost minimálně 120 kg/m². V dílnách GMP a výrobních linkách vakcín by povrchy panelů měly také odolávat kyselinám, zásadám, solné mlze a sterilizačním prostředkům, jako je odpařený peroxid vodíku (VHP). To zajišťuje dlouhodobou trvanlivost při častých dezinfekčních protokolech.
Lékařské čisté prostory, jako jsou operační sály a JIP, vyžadují husté, hladké povrchy panelů s těsně utěsněnými spoji, aby se zabránilo hromadění prachu a růstu bakterií. Například v některých projektech operačních sálů jsou antimikrobiální panely pro čisté prostory specifikovány tak, aby podporovaly nízkomikrobiální prostředí. Anorganicky předem potažené panely s kalciumsilikátovými substráty a polyesterovými povrchovými povlaky jsou jednou z možností pro tato náročná nastavení, obvykle dostupné v tabulích 1220×2440×6 mm.
Zařízení na zpracování potravin a centrální kuchyně musí splňovat antimikrobiální a protiplísňové požadavky podle GB 50687-2011. Panely pro čisté prostory v těchto prostředích by měly vydržet časté čištění a pomáhat udržovat hygienický výrobní prostor. Hladké, neporézní povrchy zjednodušují sanitaci a snižují riziko kontaminace.
Zařízení na výrobu čipů a zobrazovacích panelů mají specifické antistatické požadavky podle GB 50472-2008. V hlavních výrobních oblastech se doporučují demontovatelné přepážkové systémy bez obsahu silikonu, které umožňují přístup k zařízení a seřízení procesu bez vytváření kontaminace částicemi.
Laboratorní čisté zóny vyžadují povrchy stěn, které odolávají chemickým činidlům a zůstávají stabilní v průběhu času. Panely spojené hliníkovými profily a bezešvým zámkovým designem pomáhají udržovat integritu spoje a zabraňují hromadění prachu. Některé velké laboratorní projekty používají tento typ panelu pro vnější obklady stěn, kde je nezbytná chemická odolnost.
Následující parametry vycházejí ze standardní výroby a příslušných zkušebních norem. Zkušební protokoly a certifikáty jsou k dispozici na vyžádání. Konkrétní standardní verzi a konfiguraci testu naleznete ve skutečné zkušební zprávě.
| Ukazatel výkonu | Parametr/Specifikace | Poznámky / Standardní základ |
|---|---|---|
| Obkladový materiál | Barevně lakovaná ocel / Nerezová ocel / Slitina hliníku / Titan-zinek | Tloušťka: 0,4–0,8 mm |
| Povrchová úprava | PE / PVDF / HDP | Světelná odrazivost: 0,6–0,8 |

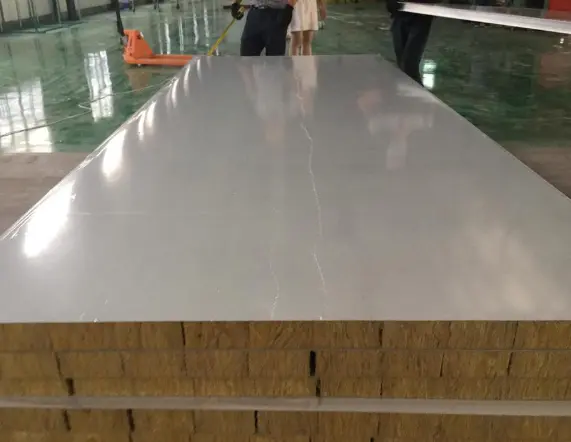

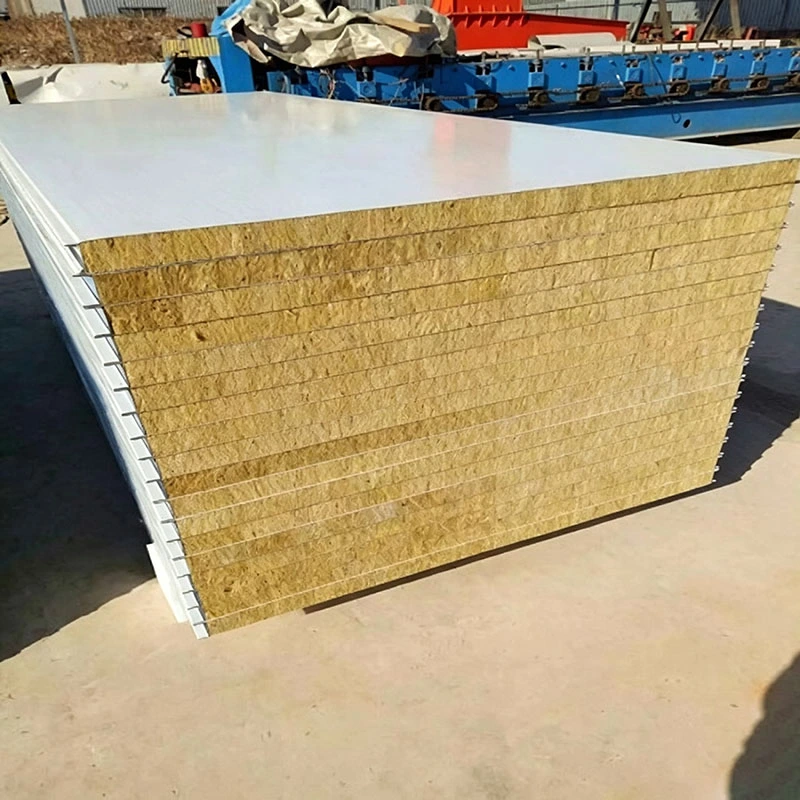

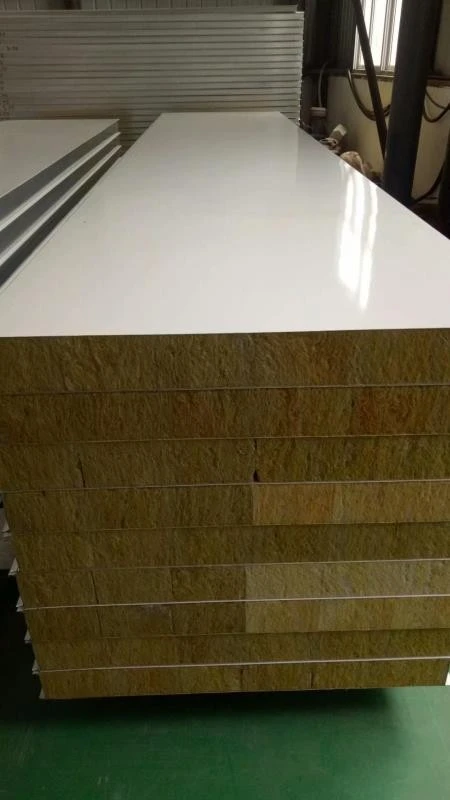

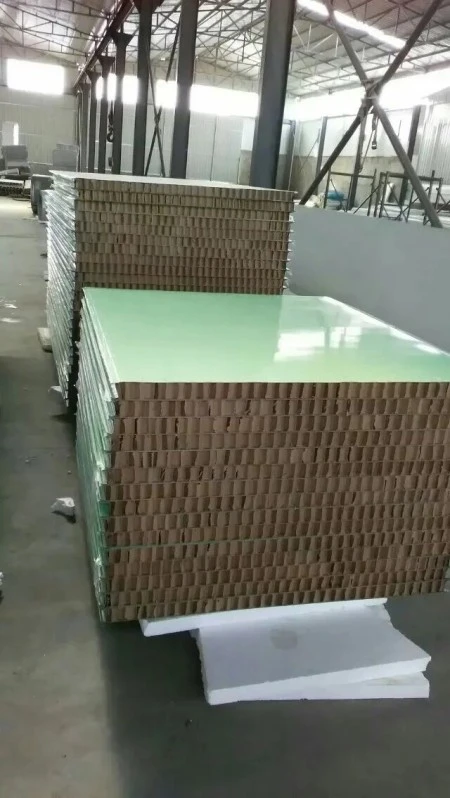

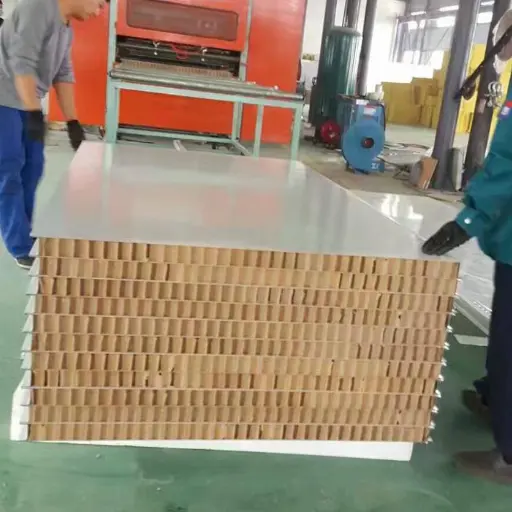

| Typ materiálu jádra | Kamenná vlna / Sklo-hořčíková minerální vlna / Hliníková voština / Papírová voština / MOS atd. | Vybírá se na základě požárních a pevnostních požadavků |
| Tloušťka panelu | 50 / 75 / 100 / 150 mm | Přizpůsobitelné |
| Šířka panelu | Středový kloub: 980 / 1180 mm; Pero-drážka: 950 / 1150 mm | Přizpůsobitelné |
| Pružná kapacita panelu z minerální vlny | ≥1,1 kN/m² (50 mm) | Zkušební metoda je k dispozici na vyžádání |
| Hydrofobnost panelu z minerální vlny | ≥98 % | |
| Výkon spalování | Třída A (A1) pro jádro z minerální vlny | Na GB 8624 (aktuální verze) |
| Hodnocení požární odolnosti (50 mm) | Kamenná vlna: 30 min; Skelná hořečnatá minerální vlna: 60 min; Hliníková voština: 41 min | Na základě standardních požárních zkoušek; podrobnosti o konfiguraci ve zprávě |
| Zvuková izolace (50 mm) | Kamenná vlna: 25 dB; Skelná hořčíková minerální vlna: 30 dB | |
| Stropní nosnost | ≥120 kg/m² | Požadavek na farmaceutické čisté prostory |
| Koeficient přenosu tepla | 50 mm: < 0,95 W/(m²·K); 75 mm: < 0,6; 100 mm: ≤0,5 | |
| Odchylka rovinnosti | ≤2 mm | |
| Barevný rozdíl | ≤0,8 NBS (stejná místnost) |

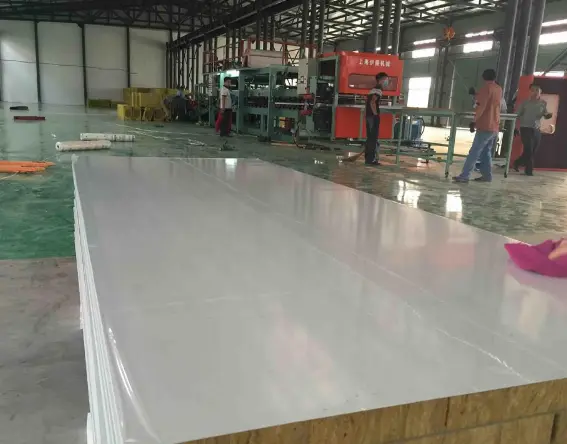

Stavební materiály SENBO vyrábí panely pro čisté prostory na automatizovaných výrobních linkách. Výrobní proces zahrnuje přípravu kovového obložení, řezání a umístění jádra, nanášení lepidla, lisování za tepla, tmelení hran a konečné oříznutí. Každá šarže je před odesláním zkontrolována na rozměrovou přesnost, rovinnost povrchu, pevnost spojení a kvalitu povlaku.
Náš tým kontroly kvality provádí vstupní kontrolu materiálu na ocelových svitcích a materiálech jádra, průběžné kontroly během laminace a výstupní kontrolu hotových panelů. Zprávy o zkouškách výkonu spalování, tepelné vodivosti a dalších klíčových parametrů mohou být dodány se zásilkou.
Chcete-li připravit přesnou cenovou nabídku, uveďte ve svém dotazu následující informace:
1.Použití panelů: nástěnný nebo stropní systém.
2.Požadovaná tloušťka a šířka panelu.
3.Obkladový materiál a tloušťka.
4.Preferovaný materiál jádra (kamenná vlna, sklohořčíková minerální vlna, hliníková voština atd.).
5.Požadavek na požární odolnost (třída A, B1 nebo specifická doba trvání požární odolnosti).
6.Klasifikace čistých prostor nebo průmyslový standard (farmaceutický, elektronický, potravinářský atd.).
7.Antistatický požadavek (pokud existuje).
8.Protokoly chemické expozice nebo dezinfekce (např. VHP, na bázi chlóru).
9.Požadavek na zatížení stropu (pokud existuje).
10.Přednost typu připojení: centrální připojení nebo pero-drážka.
11.Požadavky na dveře, okna nebo otevírání.
12.Umístění projektu a odhadované množství.
1.Čisté přepážkové a stropní systémy pro biofarmaceutické dílny GMP a linky na výrobu vakcín.
2.Krycí konstrukce pro nemocniční operační sály, JIP a podtlaková izolační oddělení.
3.Čisté prostory pro výrobu elektroniky, polovodičů a čipů.
4.Uzavírací systémy pro čisté prostory pro zpracování potravin, mlékárenská zařízení a centrální kuchyně.
5.Laboratorní čisté zóny, výroba přesných přístrojů a čistá prostředí v leteckém průmyslu.
Středové spojovací panely používají hliníkové profily ve tvaru H a nabízejí plochý, souvislý povrchový vzhled. Panely s perem a drážkou používají do sebe zapadající hrany, které poskytují těsnější utěsnění a jsou často preferovány tam, kde je kritická integrita spoje. Rozhodnutí závisí na požadavcích na těsnění, pořadí instalace a estetických preferencích.
Uveďte aplikaci panelu (zeď nebo strop), tloušťku, šířku, obkladový materiál, materiál jádra, požadavek na požární odolnost, klasifikaci čistých prostor, jakékoli požadavky na antistatickou nebo chemickou odolnost, typ připojení a umístění projektu. Podrobný kontrolní seznam je uveden výše.
Vyšší tloušťka panelu a hustota jádra obecně zvyšují tuhost v ohybu a nosnost. U farmaceutických stropů je často požadována nosnost minimálně 120 kg/m². Náš technický tým vám může pomoci vybrat konfiguraci, která vyhovuje vašim specifickým podmínkám rozpětí a zatížení.
Můžeme poskytnout zkušební protokoly pro výkon spalování (GB 8624), požární odolnost, tepelnou vodivost, ohybovou kapacitu a antimikrobiální účinnost (pokud je to možné). K dispozici jsou také materiálové certifikáty pro ocelové obklady a jádrové materiály. Při objednávce prosím uveďte své požadavky na dokumentaci.
V mnoha případech lze pro stěny a stropy použít stejný typ panelu, ale maximální délka stropních panelů je obvykle kratší (3500 mm) pro kontrolu průhybu. Stropní panely mohou také vyžadovat vyšší ohybovou kapacitu. Náš technický tým může potvrdit, zda jedna konfigurace vyhovuje oběma aplikacím.
