Ručně vyráběné panely pro čisté prostory, známé také jako ručně vyráběné kompozitní panely, jsou materiály krytu vyráběné ruční montáží vnitřního rámu spíše než kontinuálním zpracováním na výrobní lince.Stavební materiály SENBOdodává tyto panely pro projekty čistých prostor, které vyžadují vysokou rozměrovou přesnost, rovinnost povrchu a těsné těsnění spojů.

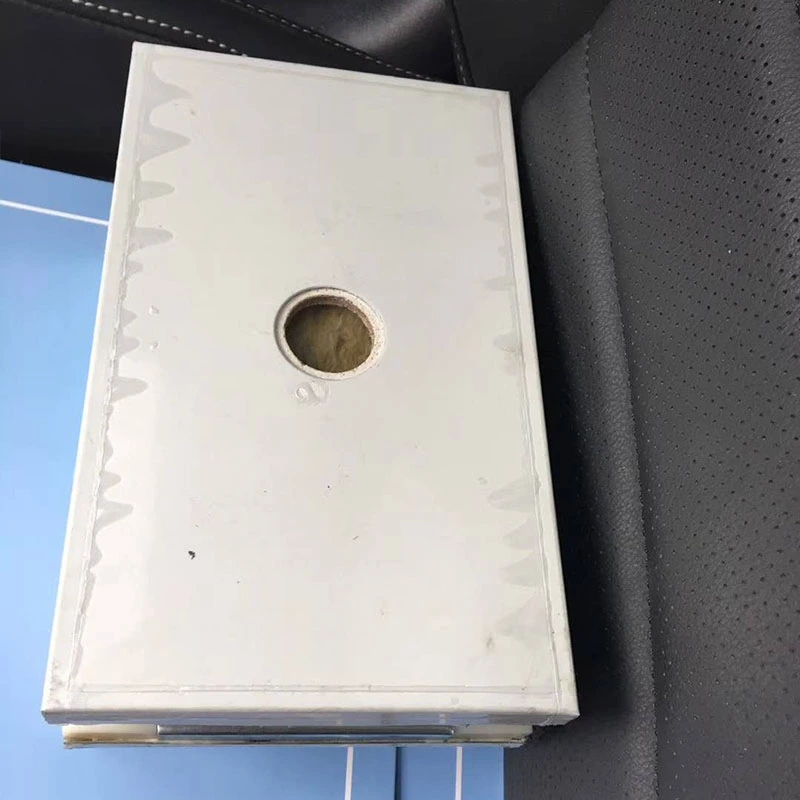

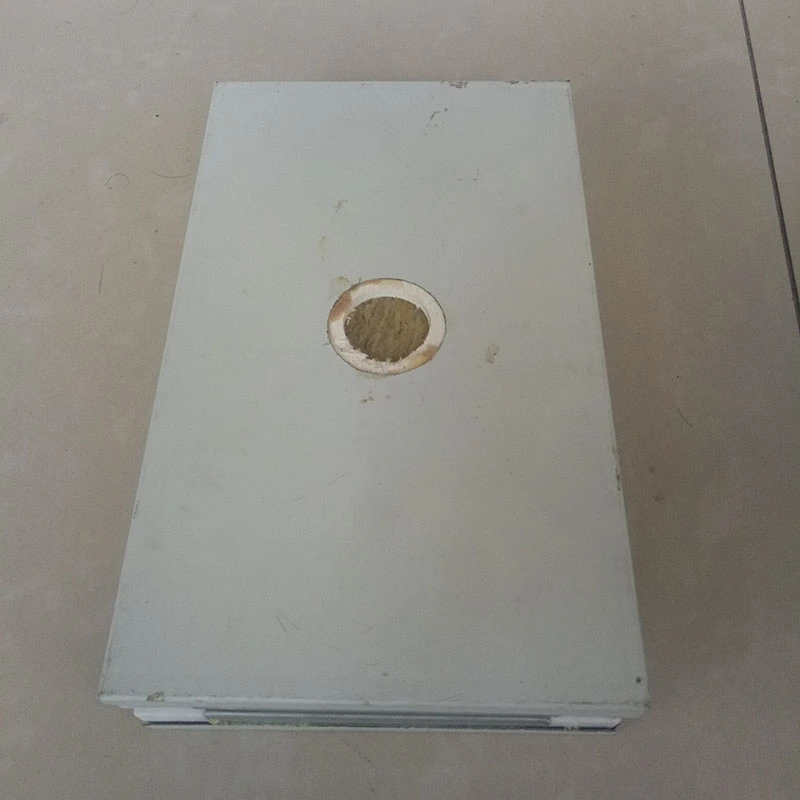

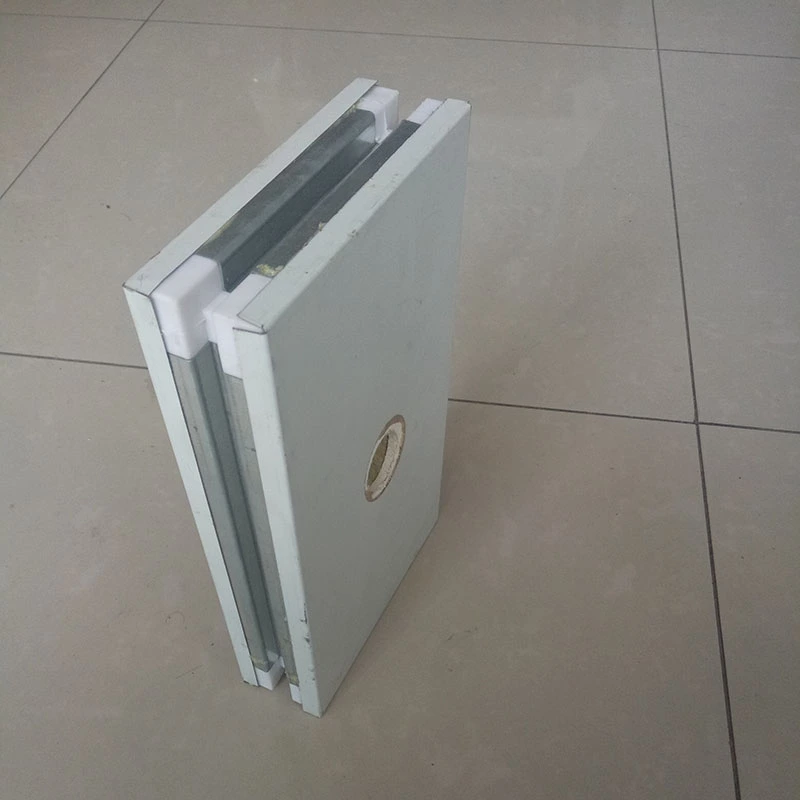

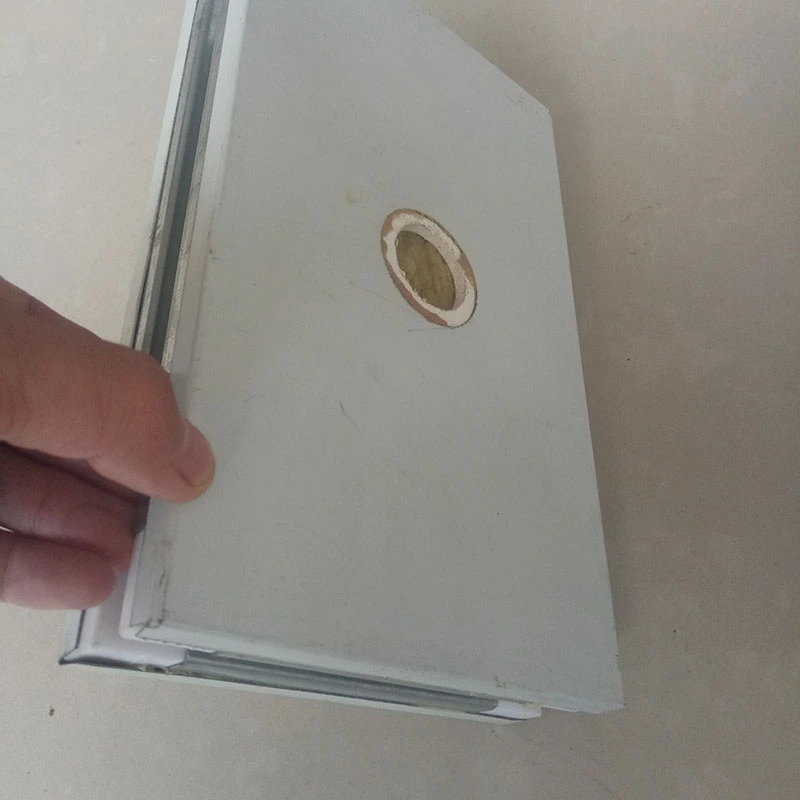

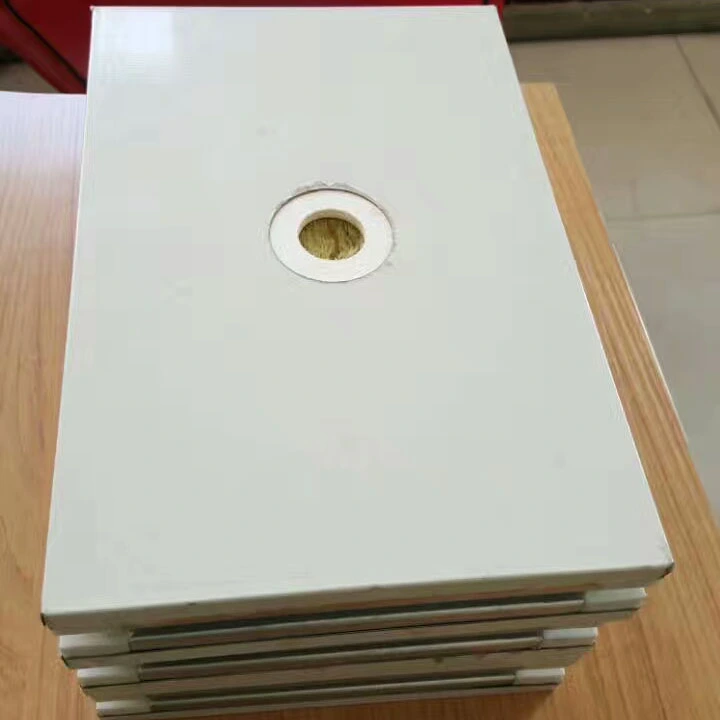

Panely se vyznačují kompozitní sendvičovou strukturou s povrchy z oceli s barevným povlakem pro čisté prostory na obou stranách (tloušťka 0,4–0,8 mm, s nerezovou ocelí na vyžádání) a funkčním materiálem jádra. Obvod je utěsněn rámem z pozinkované oceli. Klíčovým rozdílem od strojově vyráběných panelů je ruční montážní proces, který umožňuje přesnější kontrolu nad vyrovnáním rámu a spojením. Díky tomu jsou panely vhodné zejména do prostředí s přísnými požadavky na vzduchotěsnost a estetické požadavky.
K dispozici je několik základních možností, z nichž každá je vybrána pro jinou požární odolnost, pevnost a rozpočtové požadavky.
Kompozitní jádro minerální vlny / sklo-hořčík (MGO):Používá hydrofobní minerální vlnu (hustota 100–140 kg/m³, tepelná vodivost ≤0,043 W/(m·K), hydrofobnost ≥98 %) jednostranně nebo oboustranně laminovanou deskami vyztuženými sklohořčíkem. Oboustranná konfigurace MGO nabízí nejvyšší požární odolnost.
Jádro oxysulfátu hořečnatého (MOS):Vyznačuje se požární odolností třídy A1, nasákavostí ≤ 0,8 % a odolností vůči vysokým teplotám přesahujícím 1200 °C. Kombinuje požární odolnost a odolnost proti vlhkosti s lehkým profilem.
Jádro křemičité horniny (upravená minerální vlna):Hustota je přibližně 80 kg/m³, s třídou spalování A a teplotou požární odolnosti přesahující 1000°C.
Papírové nebo hliníkové voštinové jádro:Lehký a vysoce pevný, vhodný pro aplikace s omezením vlastní hmotnosti nebo náročnými požadavky na rovinnost povrchu.
Možnosti tloušťky panelu zahrnují 50 mm, 75 mm a 100 mm, s možností přizpůsobení od 30 mm do 200 mm. Standardní šířky jsou 980 mm a 1180 mm, na přání lze vyrobit nestandardní šířky. Délky stěnových panelů dosahují až 6000 mm, zatímco délky stropních panelů jsou omezeny na 3000 mm.

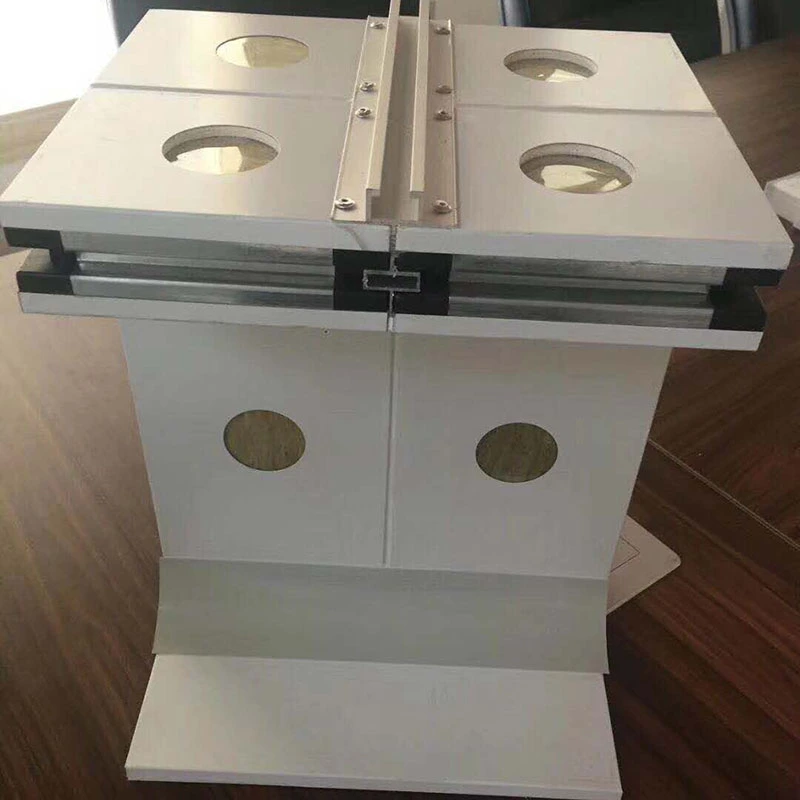

Způsoby připojení zahrnují konfigurace H-profil, pero a drážka, vzájemně propojené a "tři-samice-jeden-samec" spoje. Volba závisí na pořadí instalace, požadavcích na těsnění a na tom, zda se předpokládá budoucí demontáž.
Výrobek vyhovuje GB/T 23932-2009 (kovové tepelně izolační sendvičové panely pro budovy) a JC/T 2761-2023 (technické požadavky na čisticí výkon dekorativních panelů s čisticími funkcemi).
Požární bezpečnost je klíčovým hlediskem v inženýrství čistých prostor. V závislosti na materiálu jádra může hodnocení výkonu spalování dosáhnout třídy A nebo třídy A1. Limity požární odolnosti se liší podle konfigurace: 50 mm panely s jednou vrstvou MGO a minerální vlnou dosahují alespoň 1 hodiny; 50 mm panely s dvojitými vrstvami MGO dosahují minimálně 2 hodin; a 100 mm panely s dvojitými vrstvami MGO dosahují minimálně 4 hodin. Panely z oxysulfátu hořečnatého odolávají vysokým teplotám přesahujícím 1200 °C, aniž by uvolňovaly toxický kouř.
Pro projekt Yantai New Era Health Industry New Park (celková investice 2 miliardy RMB, pokrývající 278 300 m²) byly vybrány ručně vyrobené panely z minerální vlny MGO pro dílnu na výrobu zdravotních doplňků, denní dílnu pro chemickou výrobu a R&D/testovací centrum. Celková plocha použití byla přibližně 26 000 m². Projekt používal rámování ve tvaru oblouku z 0,8 mm pozinkované oceli a specializované rohové systémy. Projektová dokumentace a fotografie jsou k dispozici na vyžádání.
Kompozitní výztužná vrstva MGO a obvodový rám z pozinkované oceli dávají těmto panelům vyšší ohybovou únosnost a odolnost proti nárazu než strojově vyráběné panely. Testování ukazuje únosnost v ohybu minimálně 0,5 kN/m² pro stěnové panely a 1,2 kN/m² pro stropní panely, měřeno při průhybu L₀/250.
Rovinnost povrchu je udržována na 0,5 mm nebo lepší, což podporuje přísné požadavky na konečnou úpravu pro inženýrství v čistých prostorách a pomáhá panelům zůstat ploché během dlouhodobého používání.
Hustý kovový obklad a hydrofobní jádro z minerální vlny (vodoodpudivost ≥98 %) chrání panely před absorpcí vlhkosti a růstem plísní v prostředí s vysokou vlhkostí čistých prostor. Jádro z oxysulfátu hořečnatého má míru absorpce vody 0,8 % nebo méně a nevykazuje žádnou deformaci po osmi hodinách ponoření do vody. Kompozitní vrstva MGO dodává další odolnost proti vlhkosti a má přirozené antimikrobiální vlastnosti.
Tepelná vodivost jádra z minerální vlny se pohybuje od 0,035 do 0,043 W/(m·K), v závislosti na konkrétním typu jádra. Hydrofobní úprava pomáhá udržovat stabilní izolační výkon v podmínkách konstantní teploty a vlhkosti a snižuje spotřebu energie HVAC.
Ručně sestavená konstrukce umožňuje jednotlivé panely sejmout a znovu nainstalovat bez poškození. To je užitečné, když je třeba přemístit zařízení, upravit procesy nebo je potřeba prostorová rekonfigurace po počáteční výstavbě. Panely lze také upravit pomocí zakřivených rohů, zapuštěných vedení, předem vyříznutých otvorů a integrovaných oken, což snižuje sekundární zpracování na místě a pomáhá udržovat celkový vzhled systému čistých prostor.
Následující parametry vycházejí ze standardní výroby a příslušných zkušebních norem. Zprávy o testech jsou k dispozici na vyžádání.
| Ukazatel výkonu | Parametr/Specifikace | Poznámky / Standardní základ |
|---|---|---|
| Materiál panelu | Ocel s barevným povlakem pro čisté prostory / Nerezová ocel / Pozinkovaná ocel | Thickness: 0.3–0.8 mm; oboustranné přizpůsobení |
| Typ materiálu jádra | Kamenná vlna, kamenná vlna single/double MGO, MOS, křemičitá hornina, voština | Vybírá se na základě požárních a pevnostních požadavků |
| Hustota jádra (kamenná vlna) | 80–140 kg/m³ | Hydrofobnost: ≥98 % |
| Tepelná vodivost | 0,035–0,043 W/(m·K) | Záleží na typu jádra |
| Tloušťka panelu | 50/75/100 mm (přizpůsobitelné: 30–200 mm) | |
| Šířka panelu | 980 mm, 1180 mm (standardní) | K dispozici jsou nestandardní velikosti |
| Délka stěnového panelu | ≤6000 mm | |
| Délka stropního panelu | ≤3000 mm | |
| Výkon spalování | Třída A / A1 (nehořlavý) | Testováno podle GB 8624-2012 |
| Limit požární odolnosti | Jeden MGO 50 mm: >1 h; dvojitý MGO 50 mm: ≥2 h; dvojité MGO 100 mm: ≥4 h | Na základě standardních požárních zkoušek |
| Ohybová kapacita stěnového panelu | ≥0,5 kN/m² | Při výchylce L₀/250 |
| Ohybová kapacita stropního panelu | ≥1,2 kN/m² | Při výchylce L₀/250 |
| Absorpce vody (MOS jádro) | ≤ 0,8 % | Žádná deformace po 8 hodinách ponoření |
| Výkonné standardy | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | K dispozici dokumentace shody |
Pro farmaceutické dílny GMP a výrobní linky vakcín:Panely z minerální vlny Double-MGO o tloušťce 100 mm jsou často určeny pro požární zóny, kde je požadována 4hodinová odolnost. Potvrďte, že materiál jádra a obklad splňují požadavky projektu na čistitelnost a kompatibilitu s dezinfekcí.
Pro čisté prostory elektroniky a polovodičů:Lehká jádra, jako je hliníková voština, mohou být zvážena tam, kde jde o vlastní hmotnost. Ověřte, zda rovinnost panelu splňuje požadavky na rovnoměrnost laminárního proudění vzduchu.
Pro oblasti zpracování potravin s vysokou vlhkostí:MOS jádra nabízejí nízkou absorpci vody a přirozené antimikrobiální vlastnosti. Kombinujte s nerezovými obklady v oblastech s častým mytím.
Pro prostory, které lze překonfigurovat:Zvolte způsob připojení, který podporuje demontovatelnost, jako je H-profil nebo zámkové spoje. To snižuje budoucí náklady na renovaci a minimalizuje prostoje při změnách dispozice.
1.Vysoce protipožární kryty čistých prostor pro biofarmaceutické dílny GMP, linky na výrobu vakcín a biologické laboratoře.
2.Operační sály nemocnic, oddělení JIP a farmaceutické výzkumné a vývojové laboratoře.
3.Čisté prostory pro elektroniku a polovodiče, závody na výrobu čipů a dílny na přesné přístroje.
4.Skříně pro čisté prostory pro zpracování potravin, zařízení na výrobu mléčných výrobků a centrální kuchyně.
5.Čisté prostory pro výrobu nových energetických lithiových baterií a výrobu fotovoltaických modulů.
Ručně vyráběné panely nabízejí těsnější kontrolu nad vnitřním vyrovnáním rámu a uložením spojů, což vede k lepší rovinnosti povrchu a celkové tuhosti. Často jsou určeny pro špičkové čisté prostory, kde je kritická vzduchotěsnost a nosnost. Strojově vyráběné panely jsou ekonomičtější a pro standardní aplikace mohou stačit.
Pro 4hodinovou požární odolnost je doporučená konfigurace 100 mm silný panel s oboustrannými deskami z oxidu hořečnatého a jádrem z minerální vlny. To bylo testováno na limit 4 hodin. Ověřte si u projektového požárního inženýra, že specifikovaná sestava splňuje požadavky místních předpisů.
Ano. Demontovatelná konstrukce umožňuje vyjmout a znovu nainstalovat jednotlivé panely bez poškození. To je užitečné zejména v čistých prostorách, kde se mění uspořádání zařízení nebo kde se plánuje budoucí rozšíření. Volba způsobu připojení ovlivňuje snadnost demontáže.
Obě jádra jsou odolná proti vlhkosti. MOS jádra mají míru absorpce vody 0,8 % nebo méně a nedeformují se po delším ponoření. Jádra z minerální vlny se spoléhají na hydrofobní úpravu, aby bylo dosaženo vodoodpudivosti alespoň 98 %. Pro extrémně vlhké prostředí může být lepší volbou MOS; pro většinu aplikací v čistých prostorech funguje každé jádro dobře, když je správně utěsněno.
Přizpůsobení zahrnuje nestandardní tloušťky (30–200 mm), speciální šířky, zakřivené rohy, zapuštěné vedení, předem vyříznuté otvory a integrovaná okna. Tyto možnosti pomáhají snížit sekundární zpracování na místě a zachovat vizuální konzistenci čistého prostoru. Vlastní objednávky podléhají minimálnímu množství a prodlouženým dodacím lhůtám.
