Ručně vyráběné zvuk pohlcující panely pro čisté prostory

Ručně vyráběné zvuk pohlcující panely pro čisté prostory slouží dvojímu účelu. Udržují čisté funkce krytu standardních panelů pro čisté prostory a zároveň poskytují akustickou kontrolu prostřednictvím perforovaného obložení a jádra pohlcujícího zvuk.Stavební materiály SENBOdodává tyto panely pro projekty, které vyžadují jak kontrolované prostředí, tak redukci hluku.

Konstrukce panelu a možnosti materiálu

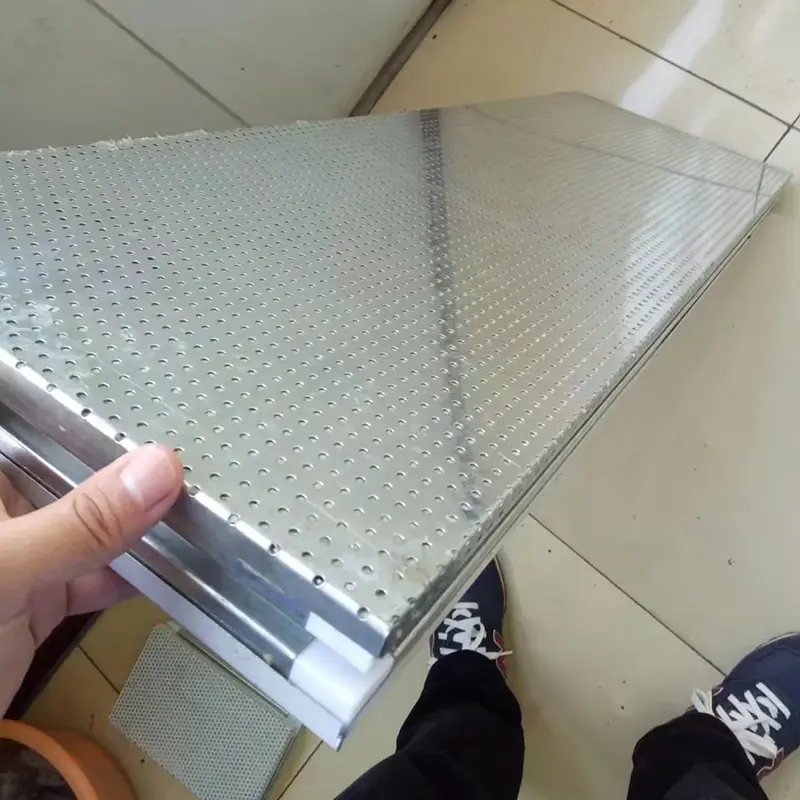

Ručně vyráběné zvuk pohlcující panely pro čisté prostory využívají kompozitní sendvičovou strukturu. Vnější vrstva je porézní kovový panel vyrobený z barevně lakované oceli, pozinkované oceli nebo nerezové oceli. Zpracovává se přesným perforačním zařízením a průměry otvorů a rozteče lze přizpůsobit tak, aby splňovaly požadavky na akustický design.

Střední vrstva je jádro pohlcující zvuk, typicky minerální vlna nebo skelná vata. Jeho povrch je pokryt netkanou textilií zpomalující hoření nebo ohnivzdornou tkaninou ze skelných vláken, aby se zabránilo vypadávání vláken. Zadní vrstva je pevný, utěsněný kovový plech. Hrany jsou utěsněny za studena taženými profily z hliníkové slitiny a slepeny do hotového panelu.

Vzory perforace zahrnují štěrbinovou perforaci nebo celoplošnou perforaci v závislosti na akustických požadavcích. Typická specifikace používá průměr otvoru 3 mm a rozteč otvorů 6 mm. Standardní šířky panelů se pohybují od 980 mm do 1 180 mm, s možností přizpůsobení pro nestandardní velikosti. Možnosti tloušťky materiálu jádra se pohybují od 50 mm do 200 mm a tloušťka ocelového plechu je nastavitelná od 0,4 mm do 1,5 mm.

Možnosti obkladů zahrnují ocel s barevným povlakem (s povlaky jako polyester, PVDF, SMP nebo HDP), pozinkovanou ocel a nerezovou ocel. Barvy lze přizpůsobit podle standardů RAL tak, aby splňovaly architektonické a dekorativní požadavky.

Testované výkonové charakteristiky

1. Akustický výkon: Zvuková izolace 35 dB

Akustický výkon těchto panelů je dán kompozitní strukturou perforovaného obkladu a zvuk pohlcujícího jádra. Zvukové vlny procházejí perforacemi do porézního vláknitého jádra, kde tření a viskózní efekty mezi vlákny přeměňují zvukovou energii na teplo, čímž je dosaženo zvukové pohltivosti a snížení hluku.

Testování ukazuje, že panel o tloušťce 100 mm s 1,0 mm ocelovým obložením a hustotou minerální vlny 120 kg/m³ dosahuje hodnoty zvukové izolace 35 dB. Akustický výkon je testován v souladu s GB/T 20247, "Akustika: Měření absorpce zvuku v dozvukové místnosti." Koeficient redukce šumu (NRC) se vypočítá jako aritmetický průměr koeficientů absorpce zvuku v oktávových pásmech 250 Hz, 500 Hz, 1000 Hz a 2000 Hz. NRC 0,5 nebo vyšší označuje způsobilý materiál pohlcující zvuk.

2. Požární odolnost: Třída A nehořlavý

Jádro z minerální vlny je anorganický vláknitý materiál klasifikovaný jako nehořlavý třídy A. S hustotou jádra minimálně 120 kg/m³ pro minerální vlnu nebo 64 kg/m³ pro skelnou vlnu materiál při vystavení ohni nehoří, netaví se ani nekape a neprodukuje toxický kouř. To splňuje povinné požadavky na požární bezpečnost pro čisté prostory a materiály obálky veřejných budov v Kodexu pro navrhování požární ochrany budov.

3. Tepelná izolace: Tepelná vodivost ≤0,043 W/(m·K)

S tepelnou vodivostí ne větší než 0,043 W/(m·K) poskytuje jádro z minerální vlny tepelnou izolaci spolu s pohlcováním zvuku. To pomáhá snížit přenos tepla mezi vnitřním a venkovním prostředím a snižuje spotřebu energie.

4. Čistota: Hustý povrch bez vylučování vláken

Povrch panelu je hladký a rovný, s těsnými, bezešvými spoji, které nepřitahují prach ani mikroorganismy. Zvuk pohlcující jádro je potaženo netkanou textilií zpomalující hoření nebo ohnivzdornou tkaninou ze skelných vláken. To účinně zabraňuje vylučování vláken minerální nebo skleněné vlny a udržuje hygienické standardy pro prostředí čistých prostor.

5. Tuhost konstrukce: Výhody ručně vyráběné konstrukce

Obvodové rámování využívá profily z hliníkové slitiny tažené za studena, což dává těmto ručně vyráběným panelům vynikající celkovou tuhost a nosnost v ohybu ve srovnání se strojově vyráběnými panely. Spoje pero-drážka jsou vyplněny polyuretanovou pěnou, která zvyšuje strukturální integritu a zároveň zabraňuje deformaci spoje a úniku vody.

Technické specifikace

Následující parametry vycházejí ze standardní výroby a příslušného testování. Přizpůsobení je k dispozici.

Klíčové vlastnosti a praktické výhody

1. Ověřený akustický výkon.Kompozitní struktura perforovaného obkladu a porézního jádra zajišťuje absorpci zvuku a redukci hluku. 100mm panel dosahuje 35 dB zvukové izolace, testováno podle GB/T 20247.

2. Požární bezpečnost třídy A.Jádro z minerální vlny je nehořlavé a při vystavení ohni neprodukuje žádné toxické výpary, čímž splňuje požadavky na požární bezpečnost pro čisté prostory a veřejné budovy.

3. Ručně vyráběné těsnění hran pro strukturální spolehlivost.Obvodový rám z hliníkové slitiny tažený za studena a spoje pera a drážky plněné polyuretanem zabraňují deformaci a prosakování vody a nabízejí vynikající tuhost ve srovnání se strojově vyrobenými panely.

4. Zadržování vláken pro čistotu.Ohnivzdorná netkaná textilie nebo žáruvzdorná tkanina ze skelných vláken zabraňuje odlupování vláken a vyvažuje absorpci zvuku s hygienickými požadavky.

5. Přizpůsobení materiálu a barev.Možnosti zahrnují ocel s barevným povlakem, pozinkovanou ocel a nerezovou ocel s PE, PVDF, SMP nebo HDP povlaky a standardními barvami RAL.

Úvahy o návrhu a instalaci

Pro akustický design:Míra perforace a hustota jádra přímo ovlivňují koeficient redukce šumu. Spolupracujte s akustickým poradcem na výběru vhodného vzoru perforace a materiálu jádra pro cílový frekvenční rozsah.

Pro aplikace v čistých prostorách:Ujistěte se, že obkladový materiál a těsnění spár splňují požadovanou třídu čistoty. Obklady z nerezové oceli se doporučují do oblastí s častým mytím nebo chemickým působením.

Pro požárně odolné sestavy:Ověřte, že tloušťka panelu a hustota jádra splňují požadovanou hodnotu požární odolnosti. Třída A platí pro jádro z minerální vlny; celkový výkon montáže závisí na detailech instalace.

Během instalace:Používejte vhodné zvedací zařízení, aby nedošlo k poškození perforovaného obložení. Ujistěte se, že spoje pero-drážka jsou správně vyrovnány a vyplněny polyuretanovou pěnou. Chraňte PVC fólii až do konečného čištění.

Kde se tyto panely používají

1.Prostory se specifickými akustickými požadavky, jako jsou anechoické komory, zvukotěsné místnosti a nahrávací studia.

2.Protihlukové stěny pro zmírnění hluku z dopravy podél dálnic, železnic a metra.

3.Kontrola okolního hluku pro veřejné budovy, jako jsou stadiony, divadla a dopravní uzly.

4.Kontrola hluku pro průmyslová výrobní zařízení a obecná prostředí závodů.

5.Oblasti v čistých prostorách nebo čistících zařízeních, které vyžadují specifický akustický výkon.

Často kladené otázky

1. Jak tyto panely kombinují akustické ovládání s funkčností čistých prostor?

Panely používají perforovaný kovový obklad, který umožňuje zvukovým vlnám proniknout do jádra pohlcujícího zvuk, zatímco utěsněná zadní vrstva a hladký povrch udržují čistotu a vzduchotěsnost, která je potřebná pro prostředí čistých prostor. Jádro je potaženo netkanou textilií, aby nedocházelo k vypadávání vláken, které by jinak kontaminovalo čistý prostor.

2. Jaký je rozdíl mezi jádry z minerální a skelné vlny pro akustické vlastnosti?

Oba materiály jsou porézní a účinně pohlcují zvuk. Kamenná vlna má obvykle vyšší hustotu (≥120 kg/m³) a poskytuje lepší požární odolnost a zvukovou izolaci při nízkých frekvencích. Skleněná vata je lehčí a lze ji použít tam, kde jde o hmotnost, ale obvykle má o něco nižší hustotu (≥64 kg/m³). Výběr závisí na konkrétních akustických a požárních požadavcích.

3. Lze vzor perforace upravit pro konkrétní frekvence?

Ano. Průměr otvoru, rozteč a vzor perforace (štěrbinový nebo celoplošný) lze upravit podle konkrétních frekvenčních rozsahů. Menší otvor a užší rozestup obecně zlepšují absorpci vysokých frekvencí, zatímco pro nízké frekvence mohou být potřeba větší otvory. S určením optimální konfigurace mohou pomoci akustickí poradci.

4. Jsou tyto panely vhodné pro venkovní protihlukové stěny?

Ano, ale pro venkovní aplikace by měl být obkladový materiál a nátěr vybrán pro venkovní odolnost. Doporučuje se barevně lakovaná ocel s PVDF povlakem nebo nerezová ocel. Okraje a spoje panelů musí být utěsněny, aby se zabránilo vnikání vody, a nosná konstrukce by měla být navržena pro zatížení větrem.

5. Jak jsou panely čištěny bez poškození akustického výkonu?

Hladký neporézní povrch lze čistit jemnými čisticími prostředky a měkkým hadříkem. Vyhněte se abrazivním čisticím prostředkům, které by mohly poškrábat povrch nebo poškodit perforaci. Pokud je ochranná fólie z PVC stále na místě, měla by být po instalaci a konečném čištění odstraněna.
