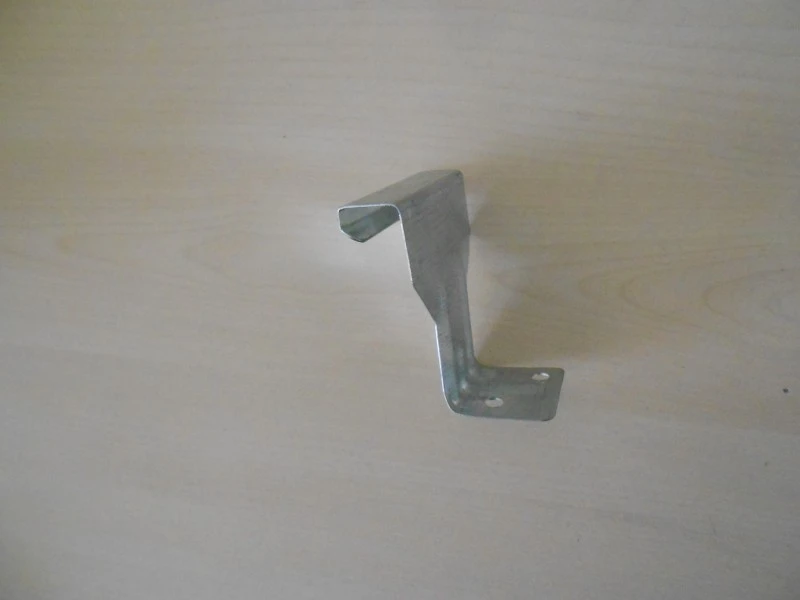

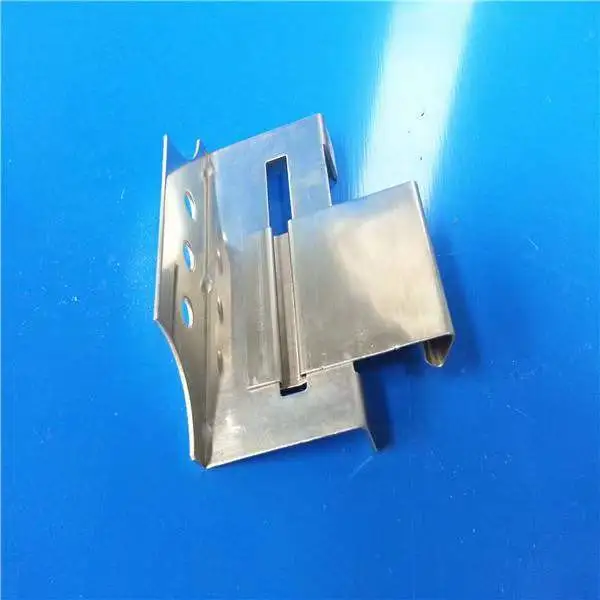

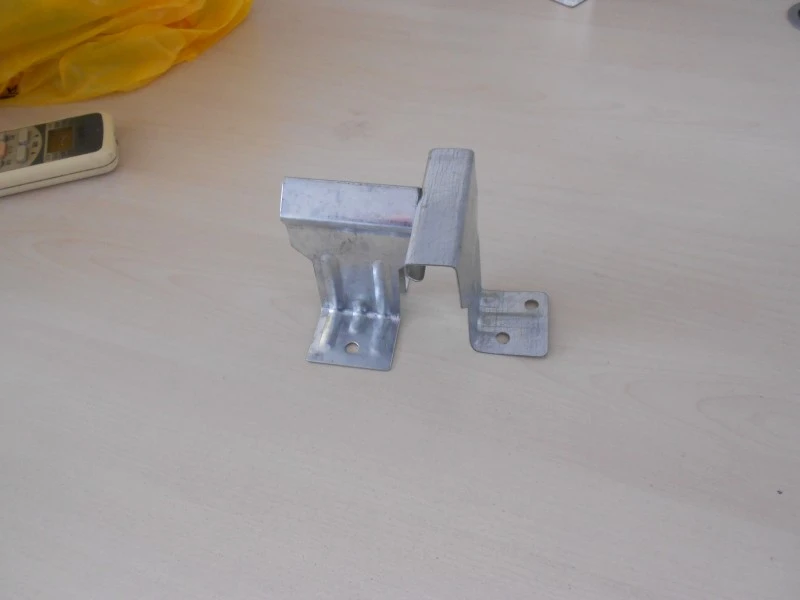

Skryté klipsy zajišťují skryté spojení mezi stavebními panely a nosnou konstrukcí. Příchytka zapadá do základního žebra připevněného k vaznici nebo konzole a drží panel bez šroubů skrz povrch panelu. Tento přístup udržuje všechny spojovací prvky uvnitř švů panelu, čímž zajišťuje čistý vnější povrch a odstraňuje únikové cesty spojené s odhalenými šrouby a tmelem. SENBO dodává tyto spony s rozměrovými kontrolami hloubky štěrbiny, délky ramen a tloušťky materiálu a výrobní proces zahrnuje pravidelné testování pevnosti záběru.
Svorky jsou standardně vyrobeny z nerezové oceli 304, přičemž 430 a 201 jsou k dispozici pro konkrétní rozpočet. Pro těžší konstrukční spony se používá ocel Q235B s žárovým zinkováním. Nerezové spony se vyrábí lisováním za studena nebo ražením z pásového materiálu. Spony Q235B jsou obvykle vyrobeny z plechu válcovaného za tepla o minimální tloušťce 5 mm a jsou formovány hydraulickým lisováním za studena, aby byla zachována pevnost a rozměrová přesnost.
Vnitřní výška klipu je určena hloubkou drážky panelu. Běžné vnitřní výšky se pohybují od 2,6 mm do 10 mm, s délkou nohy 7,5 mm a tloušťkou materiálu od 0,5 mm do 1,5 mm u nerezové oceli. Průměr šroubu je 12 mm se stupněm pevnosti minimálně 8,8. Příchytky se dělí podle použití na příchytky na stěnové panely, příchytky na střešní panely a příchytky na podlahové panely. Podle materiálu se dělí na spony nerezové a ocelové žárově pozinkované.
| Položka | Parametr / Specifikace | Odkaz nebo poznámky |
|---|---|---|
| Základní materiál | Nerezová ocel 304 / ocel válcovaná za tepla Q235B | Materiál vybraný podle aplikace |
| Tloušťka materiálu | 0,5–1,5 mm pro nerez; ≥5 mm pro celoocelové komponenty | Závisí na typu produktu |
| Vnitřní výška klipu | 2,6–10 mm | Musí odpovídat slotu panelu |
| Délka nohou | 7,5 mm | Typický rozměr |
| Specifikace šroubu | M12, třída pevnosti ≥8,8 | Pro konstrukční spojení |
| Tloušťka galvanizace | ≥150 g/m² na stranu | Žárově pozinkovaný Q235B |
| Odolnost proti skluzu | A ≤ 7,0 mm při 7,0 kN; Δ ≤ 0,5 mm při 10,0 kN | Podle GB 15831 a průmyslových standardů |
| Strukturální integrita | Bez poruchy při 25,0 kN | Podle GB 15831 a průmyslových standardů |
| Torzní tuhost | θ ≤ 4° při kroutícím momentu 900 N·m | Pro pravoúhlé spojky |
| Test točivého momentu | Žádná porucha při ≥65 N·m | Odolnost klipu proti kroutícímu momentu |
Mechanické požadavky na skryté spony vycházejí z GB 15831 a souvisejících průmyslových norem. Zkoušky protiskluznosti vyžadují posunutí ne větší než 7,0 mm při zatížení 7,0 kN a ne větší než 0,5 mm při 10,0 kN. Spona nesmí selhat při 25,0 kN. Torzní tuhost vyžaduje úhel ne větší než 4 stupně pod točivým momentem 900 N·m. Celoocelové spony lisované za studena testované společností SENBO tyto limity splňují.
Spony z nerezové oceli 304 byly podrobeny testování v solné mlze a vykazují vhodnou odolnost proti korozi pro venkovní vystavení. Žárově pozinkované spony Q235B mají minimální zinkový povlak 150 g/m² na stranu, což zajišťuje dlouhodobou ochranu v normálních atmosférických podmínkách. Výběr materiálu by měl odpovídat prostředí projektu.

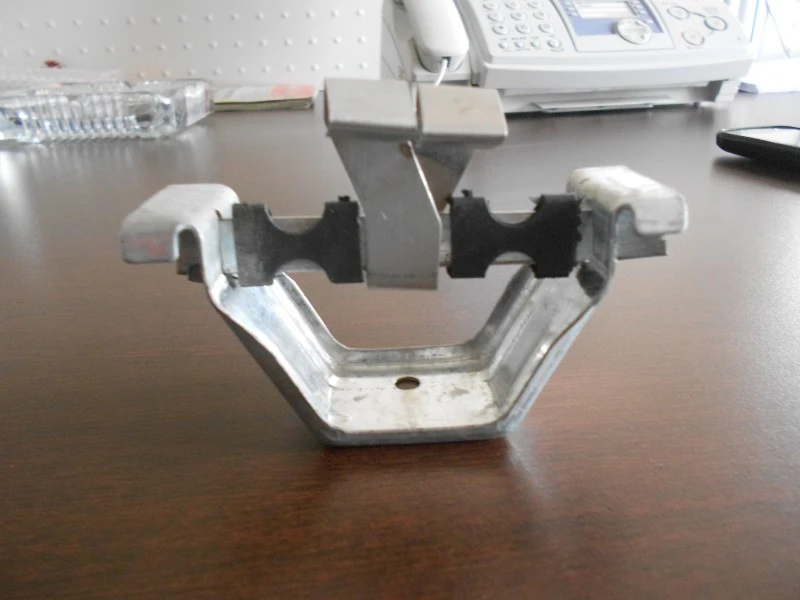

U střech se stojatou drážkou přidržují skryté spony panely k nosným konzolám bez povrchových prostupů. To umožňuje, aby se střešní panely pohybovaly s tepelnou roztažností a smršťováním, přičemž zůstaly fixované na svorkách. Výsledkem je povrch střechy bez odkrytých otvorů pro šrouby, což snižuje možnost pronikání vody a zlepšuje dlouhodobou hydroizolaci. Metoda skrytého klipu se používá v systémech se stojatou drážkou 360° pro průmyslové střechy s velkým rozpětím.
U stěnových panelů umožňují skryté klipsy instalaci bez hřebíků a udržují povrch panelu čistý. V sestavách okenních lemů zakrývá skryté spojení řezné hrany barevně lakovaných panelů, chrání je před přímým kontaktem s deštěm a snižuje riziko rzi na okrajích. Tento způsob instalace splňuje požadavky na architektonický vzhled.
Dodavatelé by měli poskytnout materiálové certifikáty pro nerezovou ocel nebo pozinkovanou ocel. Pokud to projekt vyžaduje, měly by být k dispozici zkušební protokoly pro odolnost proti skluzu, strukturální integritu a torzní tuhost. Přijímací kontroly na místě by měly ověřit rozměry, jakost materiálu a stav povrchu. U velkých zakázek lze otestovat ukázkové klipy, aby se potvrdilo spojení se skutečným profilem panelu.
Vnitřní výška klipu musí odpovídat hloubce štěrbiny použitého panelu. Změřte slot panelu nebo se řiďte specifikací výrobce panelu. Příliš vysoká spona zabrání plnému zapojení, zatímco příliš krátká může umožnit pohyb nebo uvolnění.
Skryté spony jsou určeny pro panely s kompatibilním profilem drážky nebo švu. Kovové panely se stojatými švy nebo do sebe zapadajícími hranami fungují dobře. Některé panely na bázi dřeva mohou také používat skryté spony, pokud je drážka správně opracována. Vždy ověřte kompatibilitu s dodavateli panelu i klipů.
Spony z nerezové oceli, zejména třídy 304, nabízejí lepší odolnost proti korozi a jsou preferovány pro pobřežní nebo vlhké prostředí. Pozinkované ocelové spony jsou pevnější a často se používají pro těžké konstrukční spoje, ale zinkový povlak nemusí vydržet tak dlouho v agresivních atmosférách. Výběr závisí na požadavcích na zatížení prostředí a zatížení projektu.
Ano, skryté spony se používají v oblastech se silným větrem, zejména ve střešních systémech se stojatou drážkou. Příchytky musí být rozmístěny podle návrhového zatížení větrem a materiál příchytky a tloušťka musí být přiměřené. Výpočty zdvihu větru by měly být provedeny pro konkrétní projekt.
