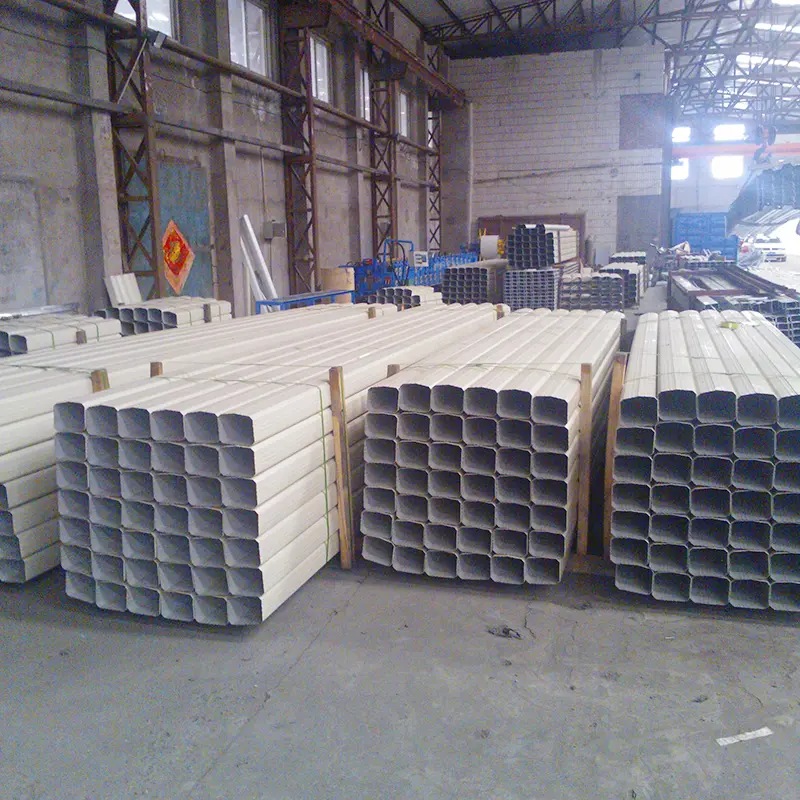

Stavební materiály SENBOdodává ocelové svodové trubky s barevným povlakem jako součást svého sortimentu kovových odvodňovacích systémů budov. Tyto trubky jsou určeny pro použití s vnějšími okapovými systémy na ocelových konstrukcích budov, shromažďují a odvádějí střešní dešťovou vodu. Běžně se používají v průmyslových závodech, logistických skladech a velkých veřejných budovách.

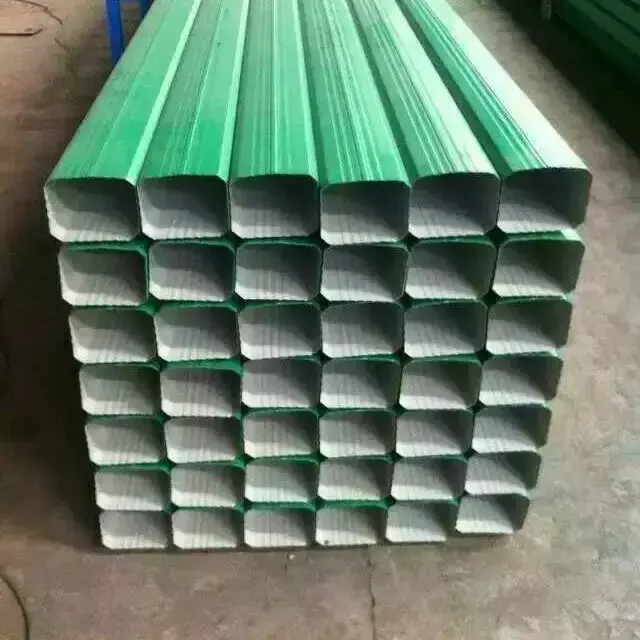

Ocelové svody s barevným povlakem jsou architektonické drenážní trubky s obdélníkovým nebo čtvercovým průřezem. Vyrábějí se z ocelových plechů s barevným povlakem pomocí procesů tváření za studena, jako je válcování a spojování.
Výrobek používá jako základní materiál ocelový plech s barevným povlakem, typicky jakosti jako Q235B nebo DX51D+Z. Možnosti povrchové úpravy zahrnují PE (polyester) nebo PVDF (fluorkarbon), aby byly splněny různé požadavky na odolnost vůči povětrnostním vlivům.
Podle inspekčních a akceptačních norem je hmotnost zinkového povlaku pro Al-Zn nebo pozinkované podklady obecně minimálně 150 g/m². Tloušťka PVDF fluorokarbonového povlaku je nejméně 25 μm a polyesterového povlaku je nejméně 20 μm.
Zkoušky surovin jsou primárně založeny na GB/T 12754 "Barevně lakované ocelové plechy a pásy." Přejímka hotových výrobků a instalace se řídí CECS 380-2014 "Technická specifikace pro aplikaci střešních a stěnových konstrukcí z kovových profilovaných plechů" a GB 50242 "Kód pro akceptaci stavební kvality stavebního vodovodu, odvodnění a vytápění".
Standardní strojně tvarované výrobky mají primárně obdélníkový nebo čtvercový průřez, například 95×133 mm a 144×108 mm. Tloušťky stěn se obvykle pohybují od 0,4 mm do 0,6 mm a výrobky o tloušťce 0,8 mm lze také vyrobit na zakázku. Standardní délky jsou 6 metrů nebo 12 metrů a vlastní délky jsou k dispozici pro splnění požadavků projektu.
Barvy lze vybrat na základě standardního vzorníku barev RAL pro zajištění vizuální harmonie s vnějšími stěnami budov s ocelovou konstrukcí.
Výrobky jsou rozděleny podle způsobu výroby do dvou typů:
Strojně tvarované svody:Produkty standardní specifikace vyráběné v dávkách na výrobních linkách, které nabízejí vysokou účinnost a konzistentní rozměry.
Na zakázku vyrobené svodové trubky:Vyrábí se pomocí technik ručního ohýbání a mechanických švů, aby byly splněny požadavky na speciální specifikace nebo nadměrné rozměry.
Na rozdíl od standardních PVC trubek netrpí barevně potažené ocelové svodové trubky stárnutím, praskáním nebo prasknutím způsobeným tepelnou roztažností a smršťováním. V extrémně chladných oblastech, jako je severovýchodní a severozápadní Čína, jsou PVC trubky náchylné k zamrzání a praskání kvůli křehkosti při nízkých teplotách. Ocelové svody s barevným povlakem využívají odolnost kovu vůči nízkým teplotám a neutrpěly poškození mrazem ani v extrémních mrazech. Předpokládaná životnost je 15–20 let, což je třikrát až pětkrát déle než u PVC trubek.
Standardní továrně vytvořené specifikace splňují potřeby většiny konvenčních projektů. Pro specializované inženýrské projekty zahrnující velké objemy odvodnění střechy lze vyrobit nestandardní velikosti na zakázku.
Pro projekt YTO Express Logistics Park znamenala obrovská plocha střechy a extrémní objem odvodnění během silných dešťů, že největší standardní specifikace (180×125 mm) byla nedostatečná. Výrobce použil techniky ručního ohýbání a mechanického sešívání k výrobě vlastních extra velkých svodů 245 × 200 mm, spárovaných s velkými koleny vysokými téměř 1,8 metru. Instalace používala proces dvojitého nýtování pro strukturální stabilitu. Po instalaci se účinnost odvodnění zlepšila o 40 % ve srovnání s původním návrhem.
Instalace ocelových svodů s barevným povlakem musí splňovat následující kritéria přijatelnosti. Vertikální odchylka nesmí překročit 3 mm na výšku podlaží. Trubkové spony musí být rovnoměrně rozmístěny v rozestupech ne více než 2 m. Délka přesahu spojů musí být minimálně 30 mm. Spoje musí být zajištěny slepými nýty nebo šrouby.
Testy průtoku vody nesmí prokázat žádné úniky nebo problémy se sklonem. Jakýkoli únik zjištěný během testování po instalaci vyžaduje přepracování. Konečné přijetí je uděleno pouze v případě, že během stabilizovaného tlaku není pozorován žádný pokles tlaku nebo netěsnost.

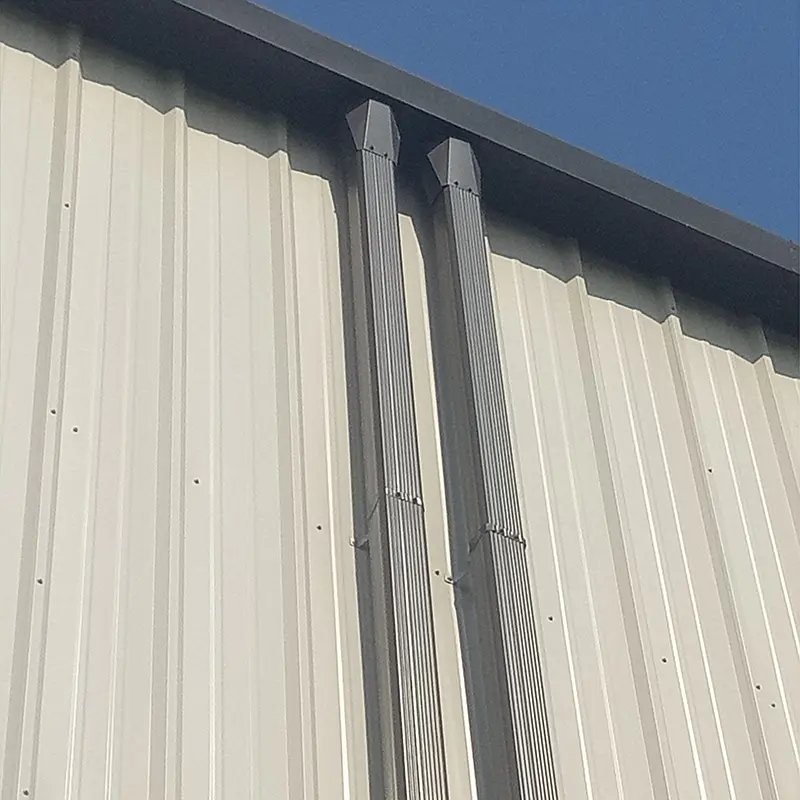

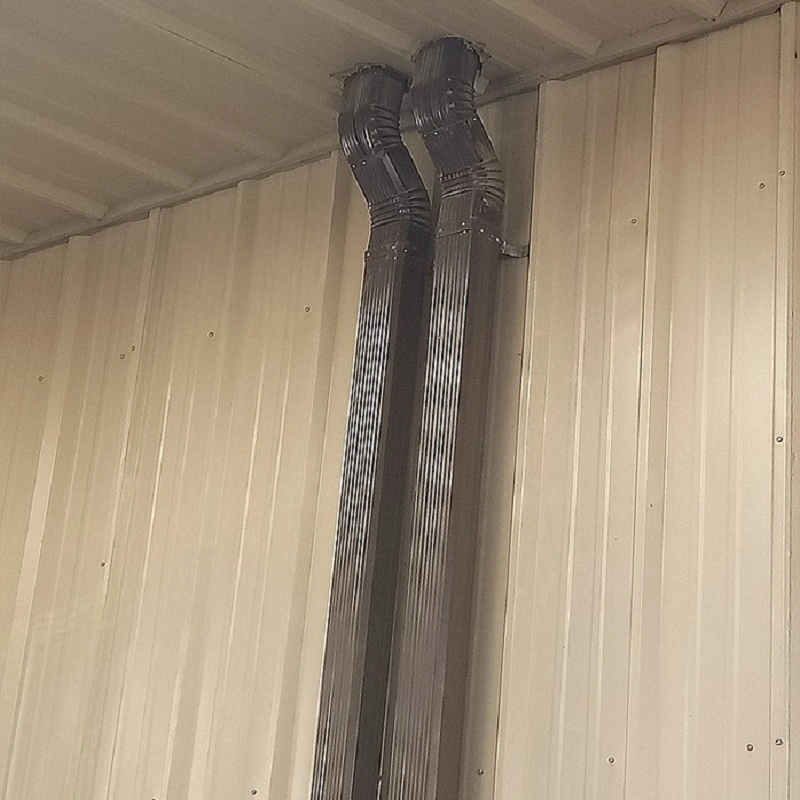

Tyto svody jsou navrženy pro použití v budovách s ocelovou konstrukcí a nabízejí čistý a efektivní vzhled. Barvy lze přizpůsobit tak, aby ladily s vnějšími stěnami budovy a zajistily tak vizuální soulad s ocelovou střechou a obklady stěn. K dispozici je řada tvarovek, jako jsou oblouky ve tvaru písmene S, jednotlivé oblouky a objímky trubek, které umožňují instalaci složitých stěnových systémů.
Z technického hlediska tvoří tyto svody soudržný systém s barevně lakovanými ocelovými žlaby a stěnovými panely, což zajišťuje konzistentní životnost. To nabízí výhodu oproti alternativám z nerezové oceli, které často zahrnují vyšší náklady a viditelné svarové spoje.
Následující parametry vycházejí ze standardní výroby a příslušných norem. K dispozici je přizpůsobení pro splnění specifických požadavků projektu.
| Ukazatel výkonu | Parametr/Specifikace | Standardní / Poznámky |
|---|---|---|
| Základní materiál | Ocelový plech s barevným povlakem (Q235B / DX51D+Z) | Podklad pozinkovaný nebo potažený Al-Zn |
| Základní materiál Standard | GB/T 12754 | Ocelové plechy a pásy s barevným povlakem |
| Standard hotového výrobku | CECS 380-2014 | Technická specifikace pro plechové střešní krytiny a stěnovou techniku |
| Běžná tloušťka stěny | 0,4–0,8 mm | Standardní strojní výroba: 0,4–0,6 mm |
| Hmotnost zinkového povlaku | ≥150 g/m² | Oboustranný nátěr |
| Tloušťka povlaku | PVDF ≥25 μm / PE ≥20 μm | Vybírá se podle stupně zvětrávání |
| Standardní specifikace | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Obdélníkový nebo čtvercový průřez |
| Délka jedné jednotky | 6 m (standardní) / 12 m (max.) | Přizpůsobitelné |
| Odolnost vůči solnému spreji | ≥500 h | Požadavek pro venkovní použití |
| Životnost | 15–20 let | Vhodné do chladných oblastí |
| Rozteč svorek potrubí | ≤2 m | Rovnoměrně rozložené |
| Vertikální odchylka | ≤3 mm/výška podlaží | Požadavek na přijetí instalace |
1. Odolnost proti chladu a mrazu.Kovový materiál překonává přirozené vady PVC trubek, jako je stárnutí v důsledku tepelné roztažnosti a smršťování a křehkost při nízkých teplotách. Odolává mrazu v extrémních mrazech severovýchodních a severozápadních regionů s životností 15–20 let.
2. Flexibilní specifikace.Strojově tvarované produkty pokrývají standardní potřeby trhu, zatímco ruční přizpůsobení vyhovuje mimořádně velkým specifikacím (např. 245 × 200 mm) a nestandardním velikostem pro speciální požadavky na odvodnění.
3. Architektonická koordinace.Barvy lze přizpůsobit podle standardů RAL tak, aby odpovídaly exteriéru budov s ocelovou konstrukcí. Různé doplňky zajišťují, že odvodňovací systém se integruje s estetikou budovy.
4. Ověřitelné materiálové standardy.Vyrobeno v souladu s GB/T 12754 a CECS 380-2014. Mezi vlastnosti patří galvanizovaná vrstva nejméně 150 g/m², tloušťka povlaku splňující požadavky na odolnost proti povětrnostním vlivům a odolnost proti solné mlze nejméně 500 hodin.
5. Vymažte kritéria instalace a přijetí.Specifikace zahrnují vertikální odchylku ne větší než 3 mm na výšku podlaží, rozteč svorek trubek ne větší než 2 m a délku přesahu alespoň 30 mm. Přijetí je založeno na zkoušce těsnosti průtoku vody po instalaci.
Pro chladné podnebí:Vyberte ocelové svodové trubky s barevným povlakem před PVC, abyste se vyhnuli křehnutí při nízkých teplotách. Ujistěte se, že hmotnost zinkového povlaku a typ povlaku jsou vhodné pro místní povětrnostní podmínky.
Pro velké střešní plochy:Vypočítejte požadovanou kapacitu odvodnění na základě místní intenzity srážek a plochy střechy. Pokud standardní specifikace nestačí, zvažte zakázkově vyrobené velkorozměrové svodové trubky.
Pro pobřežní nebo průmyslové prostředí:Ověřte, že typ povlaku (PE nebo PVDF) a hmotnost zinkového povlaku splňují požadavky na odolnost proti korozi. Zprávy o zkouškách solné mlhy jsou k dispozici na vyžádání.
Během instalace:Dodržujte kritéria přijatelnosti pro vertikální odchylku, rozteč svorek potrubí a délku překrytí. Pro spoje použijte slepé nýty nebo šrouby a před konečným převzetím proveďte test průtoku vody, abyste potvrdili, že nedochází k úniku.
1.Organizované střešní odvodňovací systémy pro průmyslové ocelárny a logistické sklady, kompatibilní s barevně lakovanými ocelovými vnějšími žlaby.
2.Kovové střešní odvodnění pro velké veřejné budovy, včetně stadionů, výstavních center a velkých supermarketů.
3.Střešní odvodnění v chladných oblastech, sloužící jako alternativa k PVC trubkám v severovýchodní a severozápadní Číně.
4.Velkoplošné střechy a projekty vyžadující vysokou drenážní kapacitu s přizpůsobitelnými nestandardními specifikacemi velkého průměru.
Ocelové svodové trubky s barevným povlakem jsou ve srovnání s PVC méně náchylné ke křehnutí a praskání při nízkých teplotách. Nabízejí také lepší koordinaci s exteriéry budov s ocelovou konstrukcí a delší životnost. PVC může být lehčí a levnější, ale ocelové svodové trubky poskytují větší odolnost v extrémních klimatických podmínkách.
Nestandardní velikosti lze vyrobit na zakázku pomocí technik ručního ohýbání a mechanických švů. Například pro velké logistické parky byly vyrobeny extra velké svody jako 245×200 mm. Kontaktujte náš technický tým s výpočtem odvodnění a my vám doporučíme vhodnou velikost na míru.
Mezi klíčové kontrolní body patří vertikální odchylka ne větší než 3 mm na výšku podlaží, rozteč svorek trubek ne větší než 2 m a délka přesahu alespoň 30 mm. Po instalaci by měl být proveden test průtoku vody, aby se potvrdilo, že nedochází k úniku nebo obrácenému sklonu.
Ano. Barvy lze vybrat ze standardního vzorníku barev RAL tak, aby odpovídaly vnějším stěnám budovy, ocelové střešní krytině a obložení stěn. To pomáhá odvodňovacímu systému vizuálně integrovat s celkovým designem budovy.
Uveďte prosím velikost trubky, tloušťku stěny, délku, barvu (kód RAL, pokud je k dispozici), množství a zda preferujete strojně tvarované nebo zakázkově vyrobené výrobky. Uveďte také umístění projektu a jakékoli zvláštní podmínky prostředí, jako je expozice pobřeží nebo extrémní zima.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem barevně lakovaných ocelových svodů, barevně lakovaných hliníkových svodů, FRP panelů pro denní osvětlení a dalších produktů z kovových plášťů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
