Kompozitní perforované panely z minerální vlny

Perforovaný kompozitní panel z minerální vlny je sendvičový panel s kovovým povrchem, který kombinuje jádro z minerální vlny s perforovanou krycí vrstvou.Stavební materiály SENBOdodává tento produkt pro aplikace, kde musí být akustická absorpce a požární bezpečnost řešeny společně, jako jsou veřejné prostory, průmyslové závody a místnosti s vybavením.

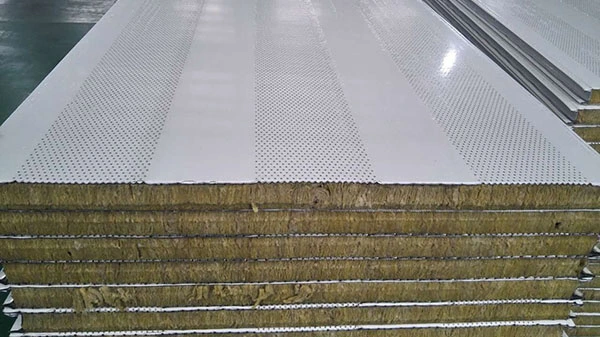

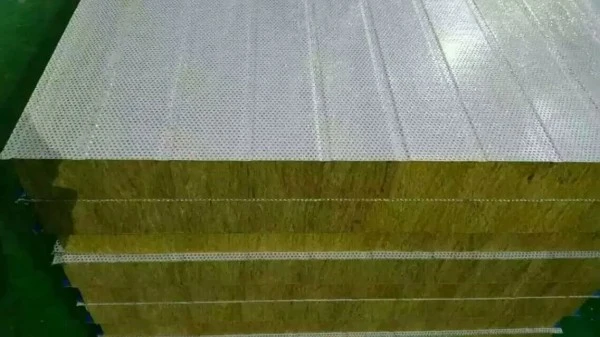

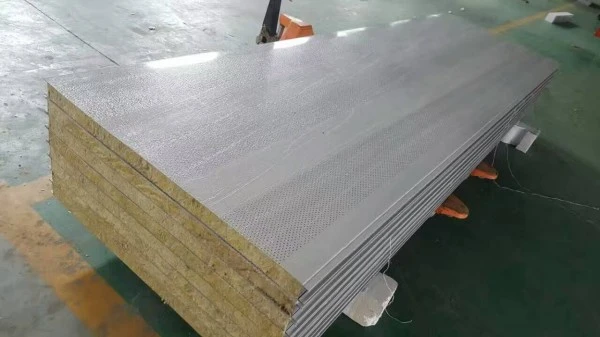

Panel se skládá z jádra z minerální vlny spojeného mezi dvěma kovovými obklady pomocí vysokopevnostního polyuretanového pěnidla. Vnější přední strana je perforována přesným zařízením pro vytvoření specifických velikostí otvorů a otevřených oblastí. Vnitřní zadní vrstva je pevná a poskytuje strukturální podporu. Zvukové vlny pronikají perforacemi a jsou absorbovány vlákny minerální vlny a přeměňují zvukovou energii na teplo prostřednictvím tření a viskózních efektů.

Základní materiál a možnosti obložení

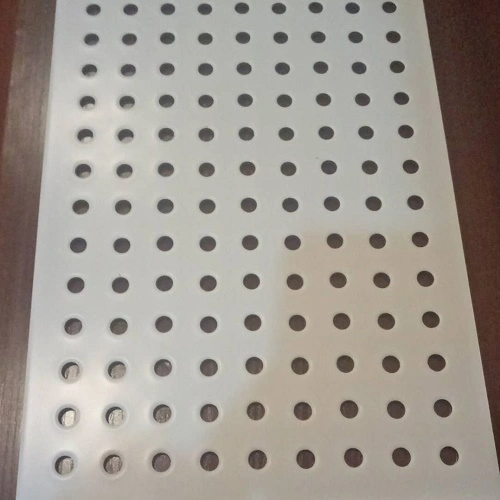

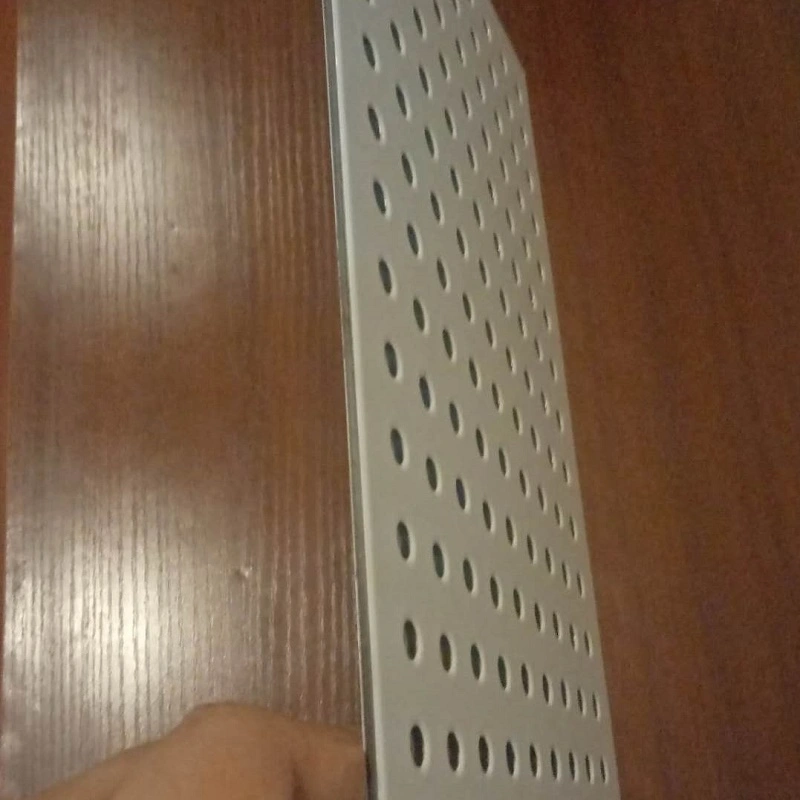

Jádro z minerální vlny má hustotu 80–120 kg/m³, s orientací vláken kolmo k povrchu panelu. Obkladové materiály jsou obvykle ocel s barevným povlakem nebo pozinkovaná ocel o tloušťce 0,4–0,8 mm a možnost přizpůsobení. Vzory perforace a průměry otvorů lze upravit tak, aby splňovaly specifické požadavky na akustický design.

Výrobek vyhovuje normám GB/T 23932 (sendvičové panely z minerální vlny s kovovým povrchem pro použití ve stavebnictví) a JC/T 869 (sendvičové panely z minerální vlny a struskové vlny s kovovým povrchem). Tyto normy definují základní požadavky na kvalitu materiálu a konstrukci panelů.

Měřený akustický výkon

Mechanismus pohlcování zvuku spoléhá na perforovaný obklad a porézní jádro z minerální vlny. Když míra perforace překročí 20 %, další zvýšení má omezený vliv na absorpci a výkon závisí hlavně na samotné minerální vlně.

Měření pomocí metody impedanční trubice (ISO 10534-2) a metody dozvukové místnosti (ISO 354) ukazují, že koeficient redukce šumu (NRC) děrovaného kovu a struktury z minerální vlny může překročit 0,8. Vysoce výkonné konfigurace dosáhly v laboratorních podmínkách 0,90–0,95. Skutečný výkon závisí na konkrétní konfiguraci panelu, způsobu montáže a přítomnosti jakékoli vzduchové dutiny za panelem.

Požární vlastnosti a tepelné vlastnosti

Jádro z minerální vlny je anorganický vláknitý materiál s hodnocením třídy A (nehořlavé). Zachovává strukturální integritu při teplotách nad 1000 °C. Panel je vhodný pro veřejné budovy s přísnými požadavky na požární bezpečnost. Jádro z minerální vlny má rovněž tepelnou vodivost 0,035–0,043 W/(m·K), která kromě zvukové pohltivosti poskytuje i tepelnou izolaci.

Hydrofobnost jádra z minerální vlny je alespoň 98 % a obsah vlhkosti je 0,5 % nebo méně. Tyto vlastnosti pomáhají panelu odolávat vlhkosti, plísním, hnilobě a poškození hmyzem po dobu jeho životnosti.

Technické specifikace

Následující parametry vycházejí ze standardní výroby a příslušných zkušebních norem. Zprávy o testech jsou k dispozici na vyžádání.

Klíčové vlastnosti a praktické výhody

1. Ověřená akustická absorpce.NRC přesahuje 0,8 v typických konfiguracích a může dosáhnout až 0,95 v optimalizovaných sestavách. Díky tomu je panel vhodný pro snížení ozvěny a hluku v průmyslových a veřejných prostorách.

2. Požární bezpečnost třídy A.Jádro z minerální vlny je nehořlavé a udržuje stabilitu nad 1000 °C, což přispívá k požární bezpečnosti ve veřejných budovách.

3. Kombinovaná tepelná izolace.Tepelná vodivost 0,035–0,043 W/(m·K) znamená, že panel plní akustické i tepelné funkce, což snižuje potřebu samostatných izolačních vrstev.

4. Odolnost proti vlhkosti a plísním.S hydrofobností minimálně 98% panel odolává vlhkosti, plísním, hnilobě a poškození hmyzem, což podporuje dlouhodobé používání v různých klimatických podmínkách.

5. Tovární laminace pro konzistentní kvalitu.Jádro a obklady jsou spojeny pomocí automatizovaného zařízení, což zajišťuje konzistentní pevnost spoje a tuhost panelu ve srovnání s laminací na místě.

Poznámky k výběru a instalaci

Pro akustický design:Určete vzor perforace, průměr otvoru a otevřenou oblast na základě cílového frekvenčního rozsahu. Vzduchová dutina za panelem může zlepšit absorpci nízkých frekvencí; pro optimální výsledky se poraďte s odborníkem na akustiku.

Pro požárně odolné sestavy:Ujistěte se, že konfigurace panelu splňuje požadovanou požární odolnost a že všechny podpůrné komponenty jsou kompatibilní s plánem požární bezpečnosti.

Pro prostory s vysokou vlhkostí:Ujistěte se, že okraje panelu a spoje jsou během instalace řádně utěsněny, aby se zabránilo vnikání vlhkosti. Hydrofobní jádro poskytuje odolnost, ale pořádné detaily jsou stále nutné.

Během instalace:S panely zacházejte opatrně, aby nedošlo k poškození perforovaného obložení. Dodržujte doporučení výrobce pro upevnění a ošetření spojů. Chraňte povrch před poškrábáním a nárazy.

Kde se tyto panely používají

1.Veřejné budovy s dvojími požadavky na akustickou a požární bezpečnost, jako jsou sportoviště, divadla a koncertní sály.

2.Průmyslové závody a zařízení, kde je potřeba snížení hluku.

3.Akusticky citlivé prostory, jako jsou knihovny, konferenční místnosti a nahrávací studia.

4.Zvukově pohlcující stropní a stěnové systémy pro dopravní uzly, včetně letištních terminálů a vysokorychlostních železničních stanic.

Často kladené otázky

1. Jak ovlivňuje rychlost perforace absorpci zvuku?

Když je míra perforace nižší než 20 %, její zvýšení zlepšuje absorpci zvuku tím, že umožňuje více zvukovým vlnám dosáhnout jádra z minerální vlny. Nad 20 % je účinek menší a absorpce závisí především na hustotě a tloušťce minerální vlny a také na montážní konfiguraci.

2. Lze tyto panely použít pro venkovní aplikace?

Panely jsou primárně určeny pro použití v interiéru. Pro venkovní aplikace musí být obkladový materiál a nátěr vybrány pro venkovní povětrnostní vlivy a hrany panelů a spoje potřebují dodatečnou ochranu proti vlhkosti. Specifikace exteriéru konzultujte s výrobcem.

3. Jaký je rozdíl mezi testováním impedanční trubice a dozvuku?

Metoda impedanční trubice (ISO 10534-2) měří absorpci zvuku při normálním dopadu a je vhodná pro porovnávání materiálů. Metoda dozvukové místnosti (ISO 354) měří absorpci v podmínkách difúzního pole, což lépe odpovídá skutečnému výkonu místnosti. Obě metody se používají k hodnocení akustických vlastností panelu.

4. Jak by měly být panely čištěny, aniž by se poškodily perforace?

K odstranění prachu z perforací použijte měkký kartáč nebo vysavač s kartáčovým nástavcem. Nepoužívejte vodu nebo tekuté čisticí prostředky na perforovaný povrch, pokud panel není speciálně určen pro mokré čištění. Neperforovaný povrch lze otřít jemným čisticím prostředkem.

5. Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte tloušťku panelu, obkladový materiál, míru perforace a vzor, ​​hustotu jádra, požadované NRC a zda budou panely použity na stěnách nebo stropech. Zahrňte také umístění projektu a případné požadavky na požární odolnost nebo odolnost proti vlhkosti.
