Ocelová palubka s uzavřeným profilem

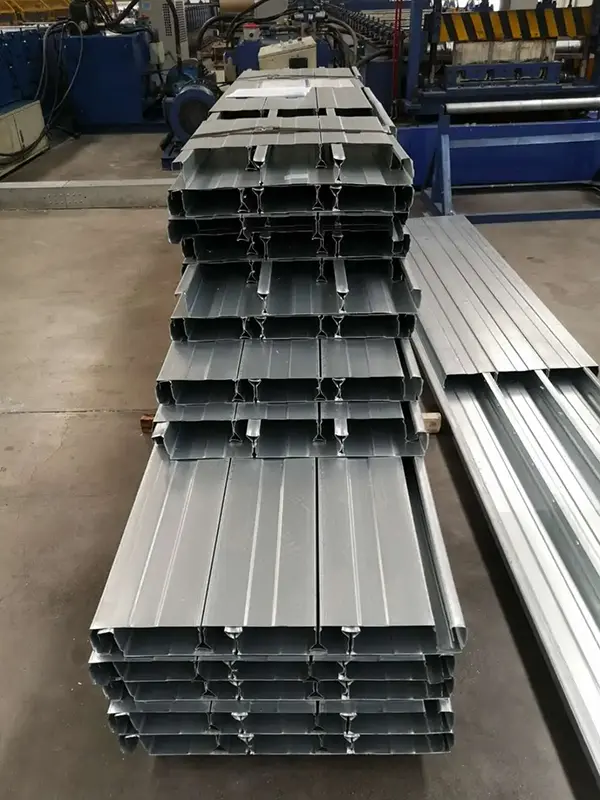

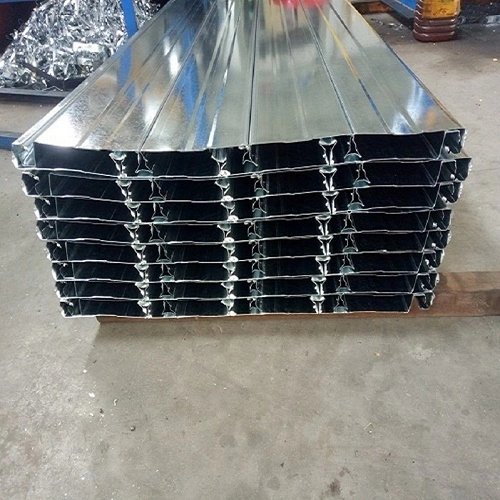

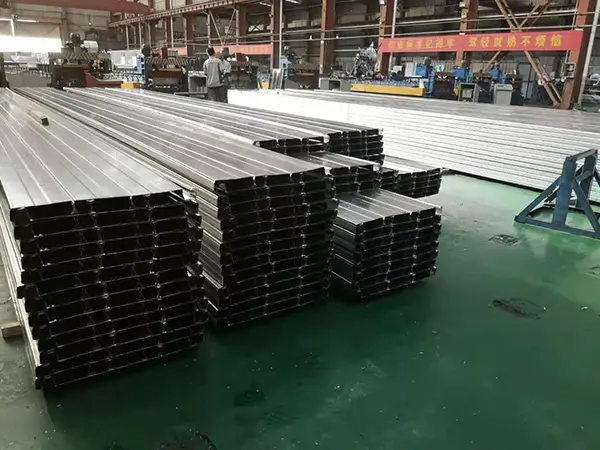

Ocelová palubka s uzavřeným profilem (také známá jako profilovaný ocelový plech uzavřeného typu) je vlnitý konstrukční panel vytvořený při pokojové teplotě ze žárově pozinkovaných ocelových svitků pomocí kontinuální víceválcové tvářecí linky za studena. Její klíčový rozdíl od teras s otevřeným profilem spočívá v tom, že dno drážky žebra je zcela utěsněno a vytváří uzavřenou klínovitou nebo lichoběžníkovou dutou dutinu.

Stavební materiály SENBOdodává ocelové palubky s uzavřeným profilem jako součást sortimentu kompozitních podlahových systémů. Tyto panely jsou široce používány v budovách s ocelovou konstrukcí, kde jsou klíčovými požadavky požární odolnost, plochý podhled a efektivní konstrukce.

Strukturální vlastnosti

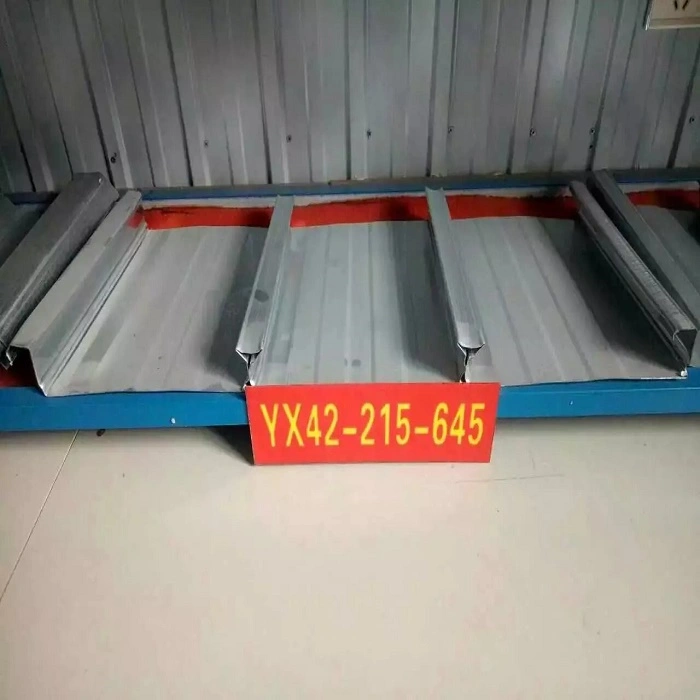

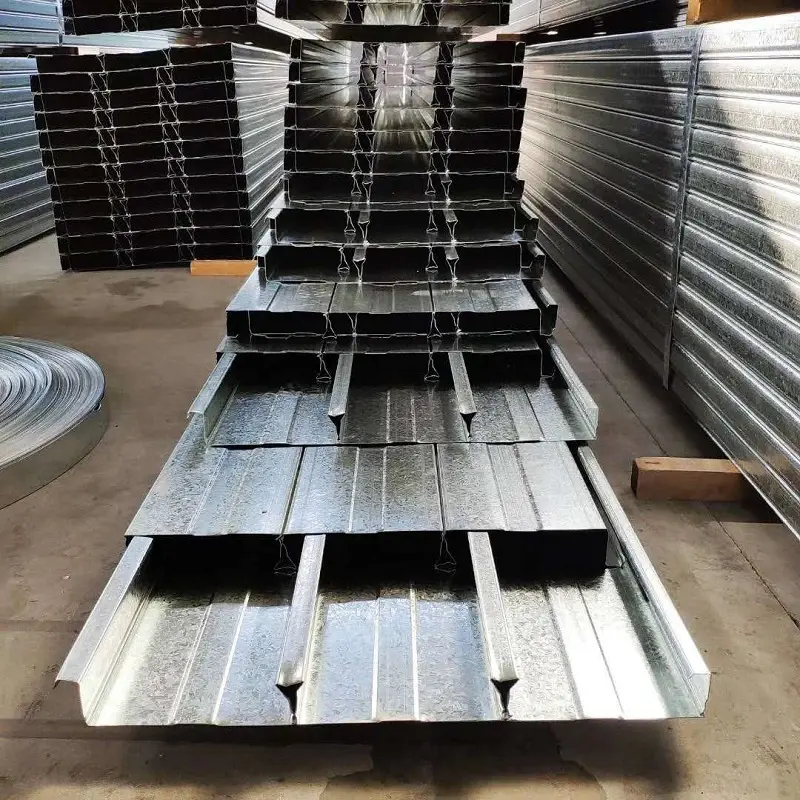

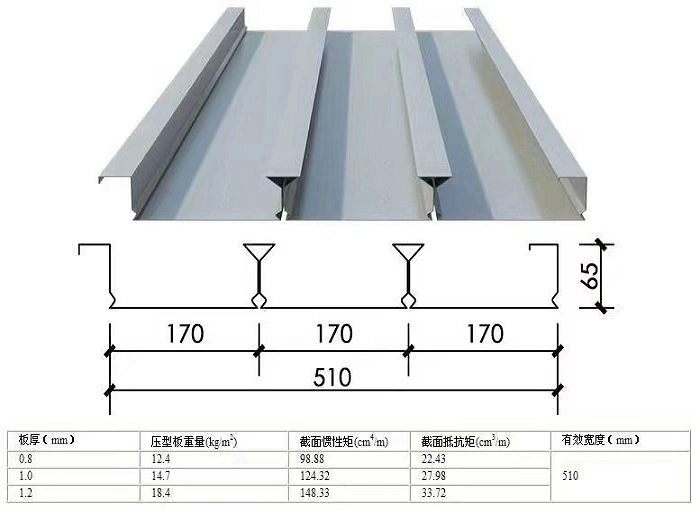

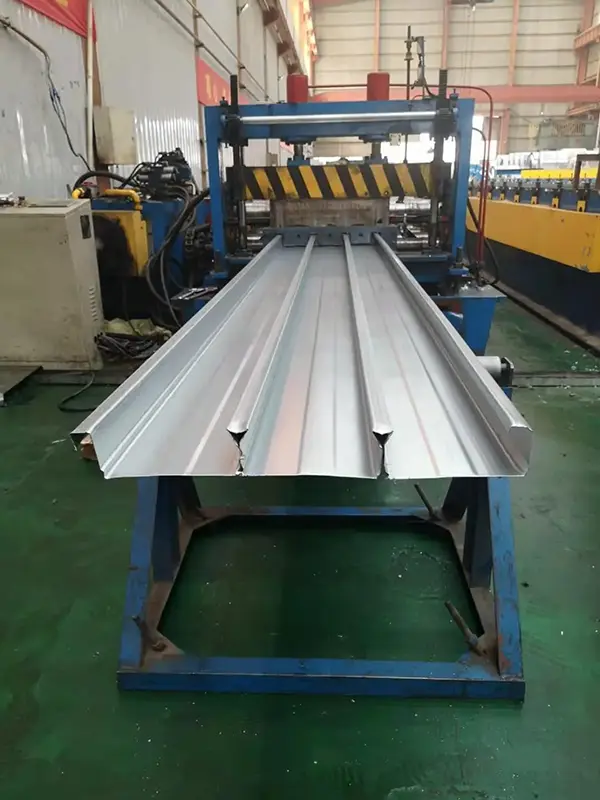

Terasa je vytvořena z ocelového plechu pevné šířky prostřednictvím integrovaného víceprůchodového procesu tváření za studena. To vytváří vzájemně propojené svislé okraje na obou stranách a řadu obrácených trojúhelníkových nebo lichoběžníkových žeber s uzavřeným dnem. Vezměme si jako příklad model YX65-185-555: výška žebra je 65 mm, šířka vlny je 185 mm a efektivní šířka pokrytí je 555 mm. U modelu YXB48-200-600 je výška žebra 48 mm, rozteč vln 200 mm a účinná šířka 600 mm. Další vylepšený model se vyznačuje výškou žebra 68 mm, roztečí vln 196 mm a obráceným trojúhelníkovým profilem o šířce 36 mm a výšce 31 mm.

Základní materiál a výrobní proces

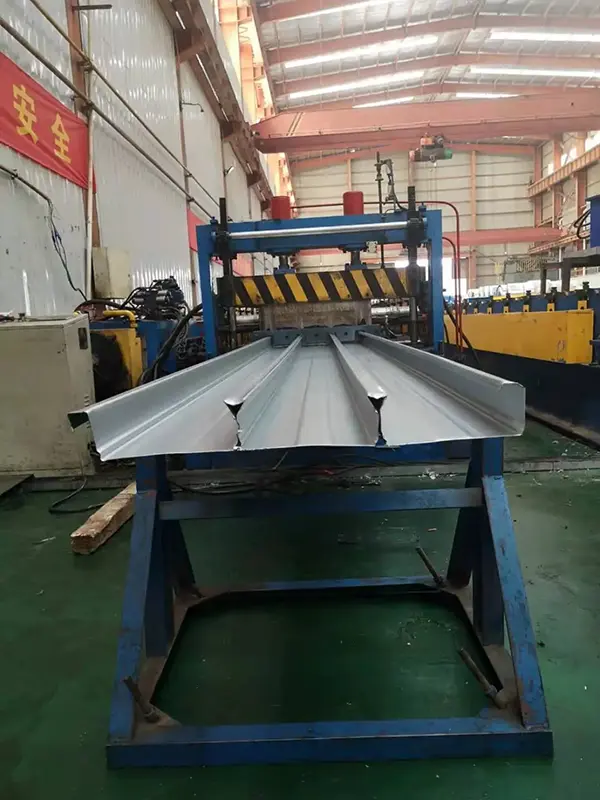

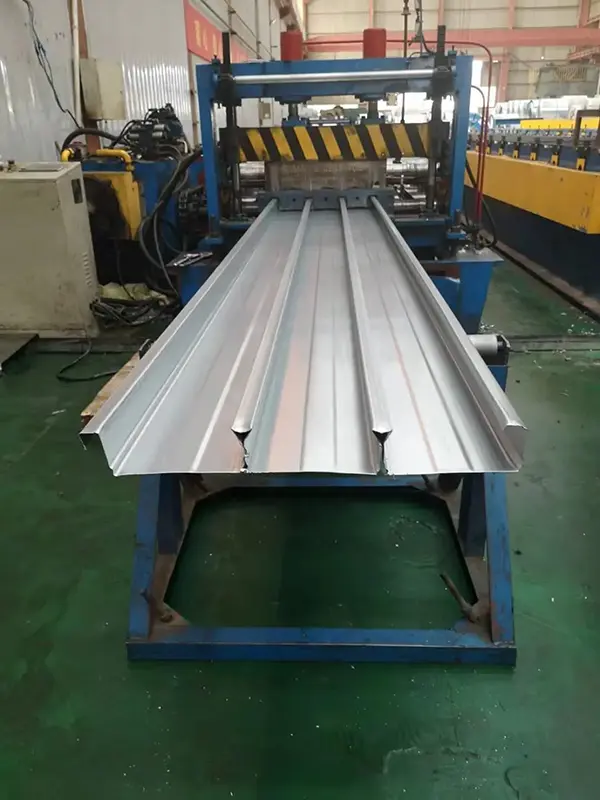

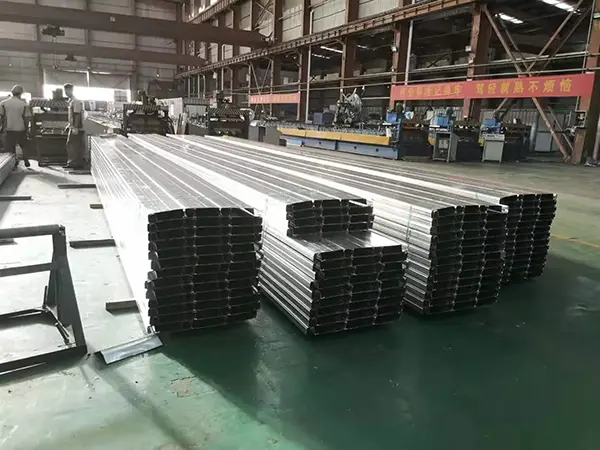

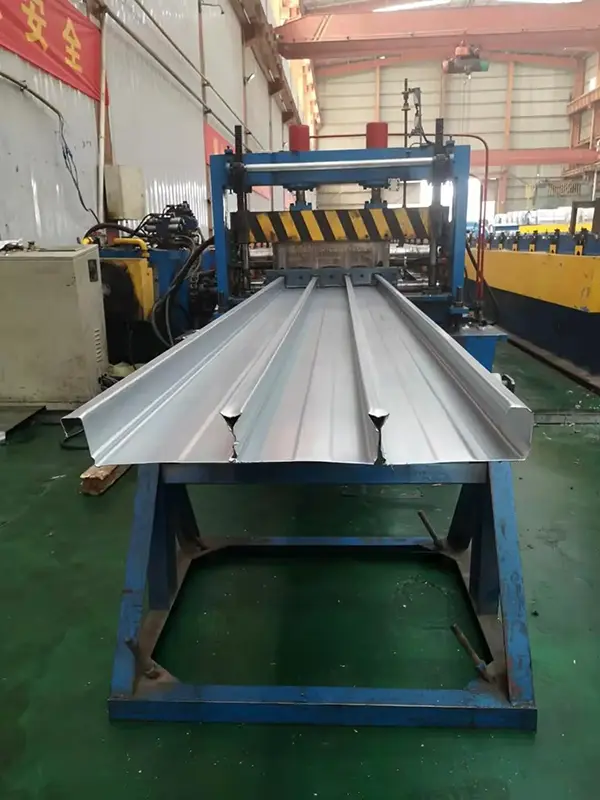

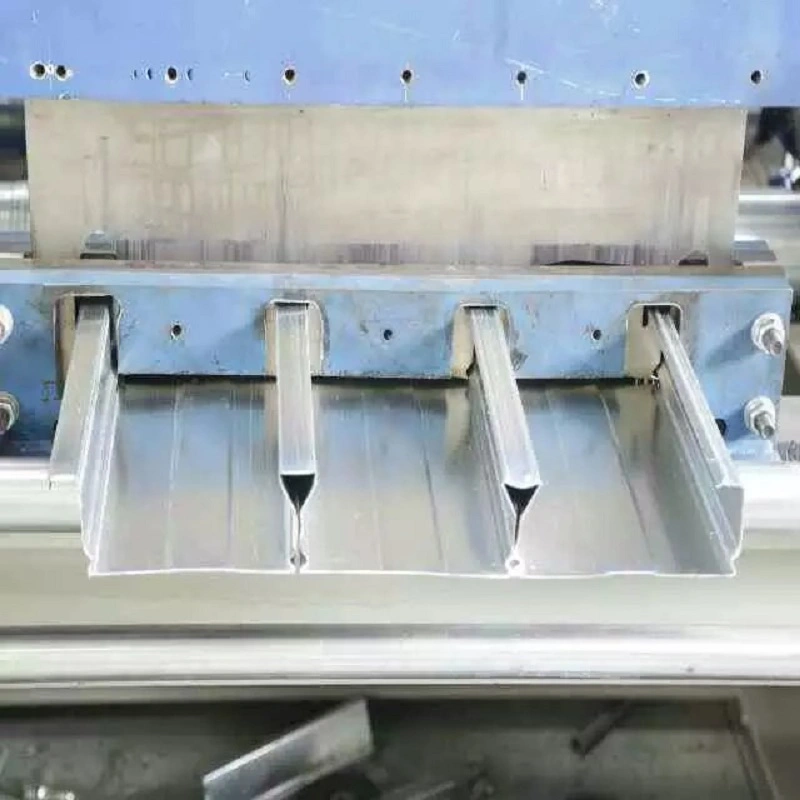

Základní materiál tvoří žárově zinkované ocelové svitky o šířce cca 1000–1250 mm. Materiály zahrnují třídy jako Q235, Q345 nebo SGC490 s tloušťkou od 0,7 mm do 1,5 mm. Hmotnost oboustranného zinkování je obvykle 80–275 g/m², i když pro speciální požadavky může být přizpůsobena až na 600 g/m². Profil uzavřeného žebra je vytvořen pomocí speciálního procesu ohýbání za studena a zpětné deformace; to využívá vlastnosti elastoplastické deformace ocelového plechu a odpružení k automatickému uzavření spodního otvoru. Protože není potřeba děrovat otvory v nosných oblastech, je zachována odolnost proti korozi a celková tuhost panelu. Výrobek vyhovuje národní normě GB/T 12755-2008, "Profilované ocelové plechy pro stavebnictví."

Ověření skutečného výkonu

1. Složený účinek a nosnost – panelová žebra plně zapouzdřená v betonu

Hlavní výhoda uzavřených podlahových teras oproti otevřeným terasám spočívá v jejich uzavřeném žebrovém provedení. Po nalití betonu jsou žebra panelů zcela zalita betonem, čímž se vytvoří efekt vazby podobný jako u výztužných prutů v deskách odlévaných na místě. To umožňuje plně využít příslušné pevnosti ocelových a betonových materiálů a dosáhnout skutečného kompozitního účinku. Těžiště terasové sekce s uzavřeným žebrem je umístěno přibližně 16 mm od spodní části panelu. Při analýze konstrukční únosnosti spřažené desky pomocí teorie plastů je vnitřní rameno páky mezi středem tlakové síly betonu a středem tahové síly oceli větší a pevnost materiálu je plně využita; v důsledku toho nabízejí kompozitní desky s uzavřenými žebry vyšší konstrukční únosnost nebo vyšší faktor bezpečnosti.

2. Ohnivzdornost – Není vyžadován žádný ohnivzdorný nátěr

Zkoušky požární odolnosti ověřily, že ocelobetonové kompozitní desky s uzavřeným žebrem vykazují vynikající absorpci tepla a požární odolnost za standardních podmínek nárůstu teploty a splňují požadavky na požární odolnost (1,5 hodiny) pro podlahové desky budovy třídy I. Vzhledem k tomu, že konstrukce s uzavřeným žebrem zcela obklopuje ocelový plech v betonu, čímž se zabraňuje přímému vystavení oceli působení tepla, tyto desky obecně splňují standardy požární bezpečnosti výškových budov, aniž by bylo nutné používat další ohnivzdorné nástřiky. Tato vlastnost šetří náklady na materiál a zabraňuje znečištění životního prostředí během výstavby.

3. Plochá spodní strana a snadná konečná úprava – využití vysoké světlé výšky

Spodní strana desky s uzavřeným žebrem je plochá s pevně přiléhajícími stojinami, což umožňuje flexibilní povrchovou úpravu stropu na základě architektonických potřeb: povrch lze nastříkat pro vytvoření drážkovaného stropu, natřít stěrkou a natřít vodou ředitelnými nátěry pro hladký plochý strop nebo přímo pokrýt stěnovou tkaninou nebo tapetou. Jedinečný štěrbinový závěsný systém desky usnadňuje instalaci zavěšených podhledů. Konstrukce kompozitní desky navíc umožňuje snížit tloušťku desky, čímž se zvyšuje světlá výška stropu budovy.

4. Efektivní konstrukce – úspory na armovací oceli

Umístění jedné spodní tahové výztuže do každého žlabu během konstrukce splňuje požadavky na nosnost konstrukce, což má za následek menší spotřebu oceli ve srovnání s tradičními metodami. Když je zatížení horní úrovně mírné, deska s uzavřeným žebrem může zcela nahradit spodní vrstvu výztuže; to snižuje výrobu oceli na místě a pracnost a zároveň urychluje rychlost výstavby. Díky konstrukci s uzavřenými žebry lze beton nalévat bez potřeby uzavíracích desek. Instalace zahrnuje položení panelů podle očíslovaného návrhu a jejich přivaření k ocelovým nosníkům, po kterém lze ihned pokračovat v dalších stavebních krocích.

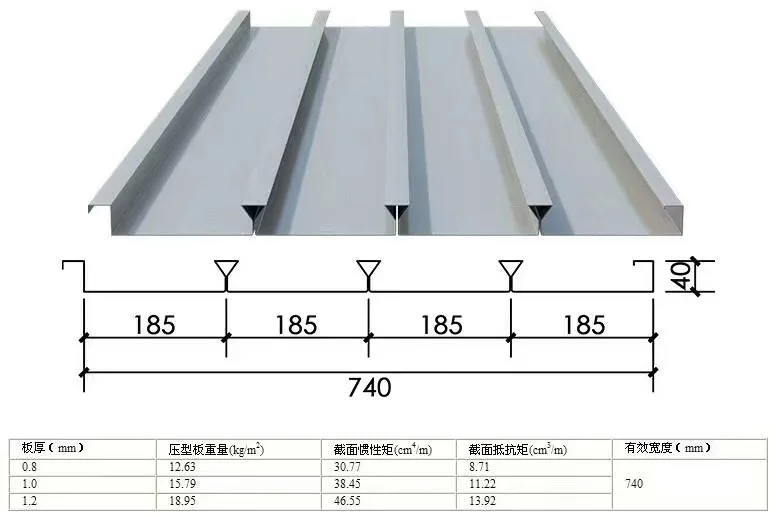

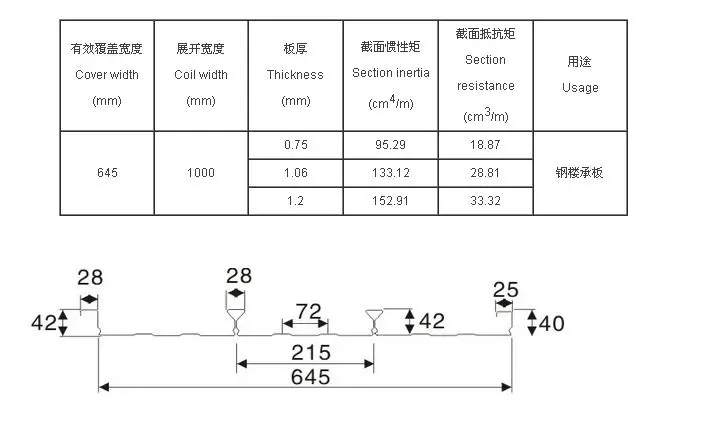

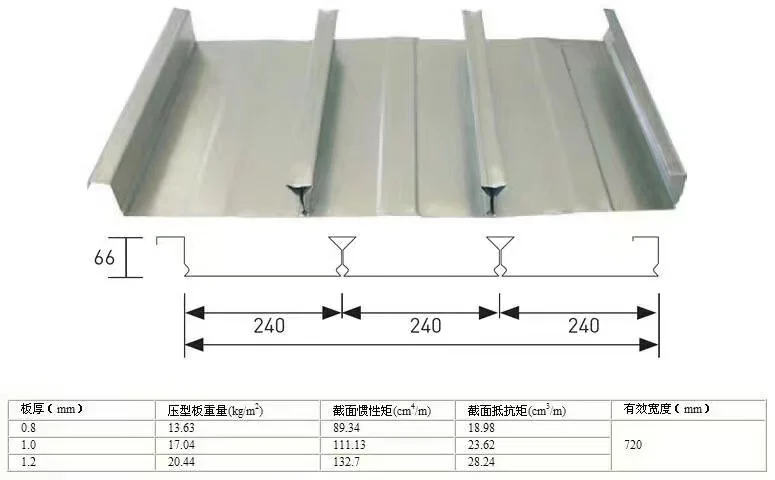

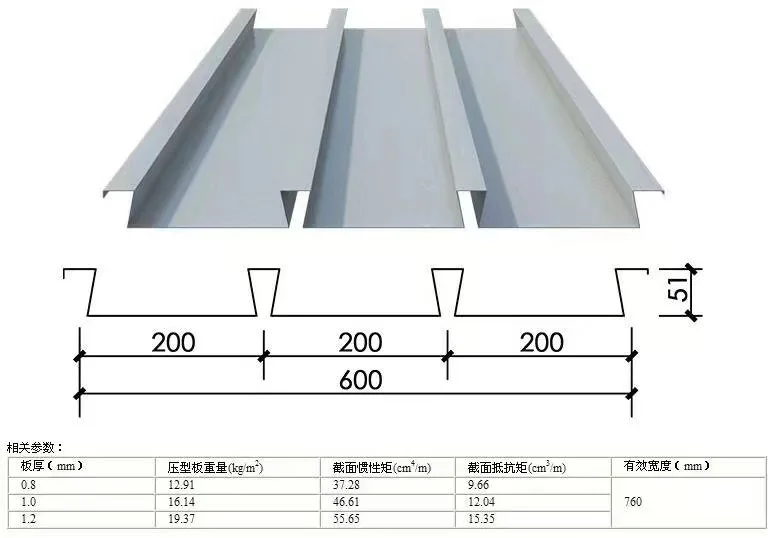

Přehled klíčových specifikací

Klíčové výhody

Skutečná složená akce:Konstrukce s uzavřeným žebrem plně obklopuje žebra v betonu – působí jako výztuž v odlévané desce – umožňuje synergii ocel-beton a vede k vyšší únosnosti a bezpečnostním faktorům.

Vynikající požární odolnost:Splňuje požadavek na požární odolnost podlahové desky třídy I (1,5 h) bez potřeby stříkaných protipožárních nátěrů, nabízí úsporu nákladů a přínos pro životní prostředí.

Plochá spodní strana a flexibilní povrchová úprava:Plochá, esteticky příjemná spodní strana umožňuje přímé stříkání, stěrkování nebo instalaci zavěšeného stropu, což splňuje různé architektonické estetické potřeby; také snižuje tloušťku desky, čímž zvyšuje světlou výšku stropu.

Úspora výztuže a efektivní konstrukce:Tahová výztuž může být konfigurována na základě vzdálenosti žeber, aby nahradila výztuž ve spodní vrstvě, čímž se sníží výroba výztuže na místě a urychlí se postup výstavby.

Odolnost proti korozi a strukturální integrita:Proces uzavřeného tváření eliminuje potřebu děrování otvorů v nosných oblastech, zachovává integritu galvanizované vrstvy a poskytuje vynikající odolnost proti korozi ve srovnání s palubami s otevřenými žebry.

Aplikace

Kompozitní podlahové systémy pro výškové a supervýškové ocelové konstrukce.

Velké veřejné budovy, jako jsou stadiony, letištní terminály, železniční stanice, koncertní sály a velká divadla.

Průmyslová a obchodní zařízení včetně elektráren, závodů na výrobu energetických zařízení, velkých supermarketů a logistických center.

Projekty ocelových konstrukcí s přísnými požadavky na požární odolnost a estetickou úpravu spodní strany desky.

Proč zvolit podlahovou krytinu s uzavřeným profilem?

Vybíráte podlahové řešení pro výškovou budovu nebo projekt ocelové konstrukce velkého rozpětí? Podlahová krytina s uzavřeným profilem se vyznačuje konstrukcí s uzavřeným žebrem, která dosahuje skutečného kompozitního působení mezi ocelí a betonem. Testy požární odolnosti ověřily, že může dosáhnout požární odolnosti 1,5 hodiny bez nutnosti použití protipožárních nátěrů. Plochá spodní strana navíc usnadňuje dokončovací práce, tloušťka desky je snížena a spotřeba armovací oceli je minimalizována. Běžné profily – jako YX65-185-555 a YXB48-200-600 – se osvědčily v mnoha výškových budovách, stadionech a letištích, nabízejí vysokou nosnost, spolehlivou požární odolnost a efektivní konstrukci. Poskytují časem prověřené podlahové řešení pro vaše projekty ocelových konstrukcí.

Často kladené otázky

1. Jak terasová krytina s uzavřeným profilem dosahuje kompozitního účinku bez mechanických prolisů?

Samotná uzavřená žebra fungují jako mechanické klíče. Jakmile beton vyplní uzavřenou dutinu a ztvrdne, ocel a beton se přirozeně spojí, podobně jako se deformované výztužné tyče spojují s betonem. Toto geometrické spojení je dostatečné pro složené působení u většiny návrhů.

2. Může být spodní strana ponechána odkrytá bez jakékoli dodatečné úpravy?

Ano. Plochá spodní strana bývá po natírání často odkrytá. Nástřik stříkáním vytváří texturovaný rýhovaný stropní efekt, zatímco povrchová vrstva vytváří hladký povrch. Výběr závisí na architektonickém záměru a požadované úrovni povrchové úpravy.

3. Jaké je maximální rozpětí bez kotvení pro terasy s uzavřeným profilem?

Schopnost rozpětí bez kotvení závisí na profilu, tloušťce, jakosti oceli a tloušťce betonové desky. Na rozdíl od teras s otevřeným profilem teras s uzavřeným profilem mají často různé charakteristiky rozpětí kvůli své uzavřené geometrii. Vždy se řiďte tabulkou rozpětí výrobce a potvrďte se statikem.

4. Je vždy nutné dodatečné vyztužení dna?

Ne vždy. Při mírném zatížení může samotná podlahová krytina s uzavřenými žebry poskytnout dostatečnou tažnou kapacitu, čímž se eliminuje potřeba spodních výztužných tyčí. Pro větší zatížení nebo delší rozpětí může být specifikována malá tyč v každém žlabu žebra. Konstrukční návrh určuje přesný požadavek.

5. Jak pozinkovaný povlak ovlivňuje kompozitní spoj?

Pozinkovaný povlak výrazně nenarušuje vazbu mezi ocelí a betonem. Primárním spojovacím mechanismem je mechanické blokování z uzavřených žeber. Nátěr také chrání ocel před korozí během životnosti, protože betonová bedna poskytuje alkalické prostředí.
