Podlaha z výztuže vazníků

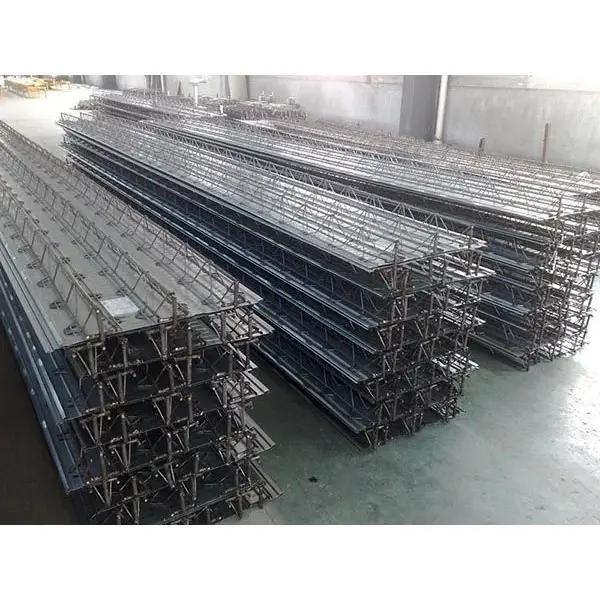

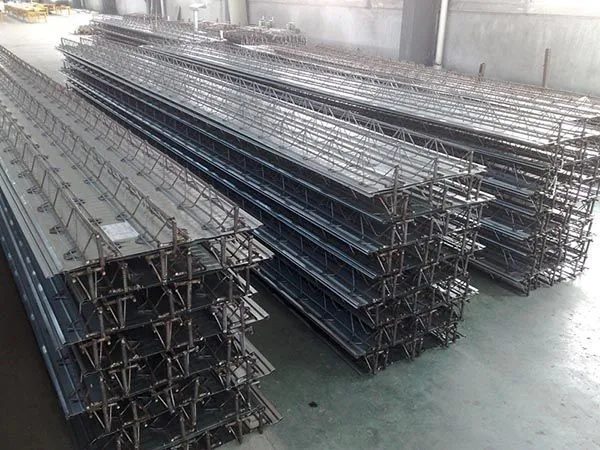

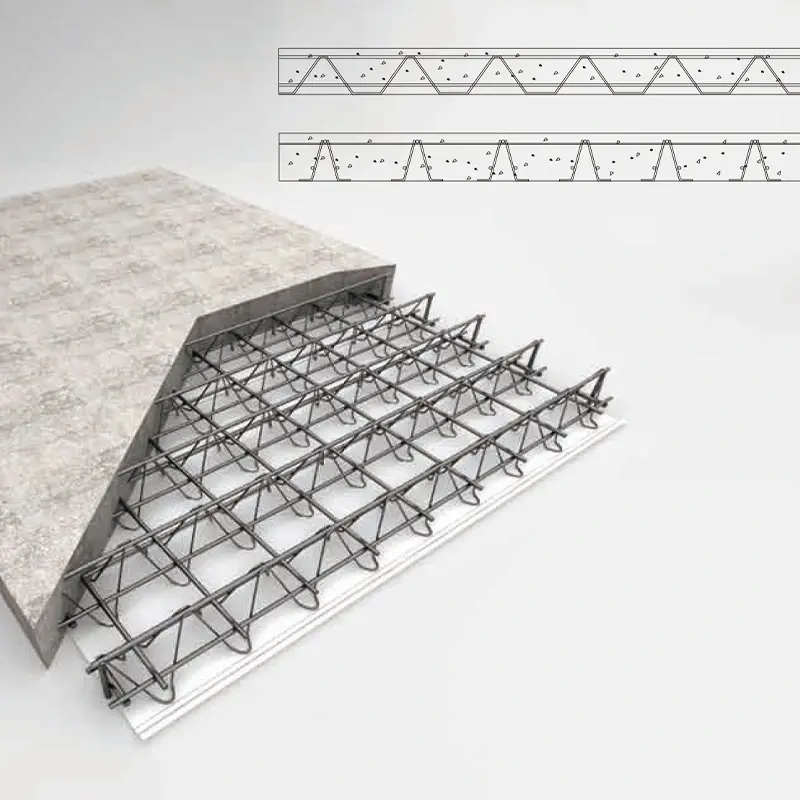

Podlahová krytina z výztužného příhradového nosníku je kompozitní nosný panel vytvořený kombinací ocelového výztužného příhradového nosníku se spodní deskou na automatizované výrobní lince. Samotný vazník se skládá z horních pásnic, spodních pásnic a pásových pásů spojených odporovým bodovým svařováním, čímž vzniká stabilní trojúhelníková konstrukce. Tento příhradový nosník je poté přivařen ke spodní desce, obvykle 0,5 mm silnému pozinkovanému ocelovému plechu nebo vláknocementové desce.

Stavební materiály SENBOdodává tento produkt jako součást svého sortimentu podlah s ocelovou konstrukcí. Palubovka slouží jako ztracené bednění během výstavby a později přispívá ke strukturálním vlastnostem betonové desky.

Konstrukční složení a materiály

Horní a spodní pásnice jsou obvykle vyrobeny z oceli HRB400 nebo CRB550, zatímco pásové tyče obvykle používají ocel HPB300, HRB400 nebo CPB550. Vertikální a horizontální nosné tyče jsou obecně HPB300 nebo HRB400.

Při použití pozinkovaného ocelového plechu jako spodního bednění je jeho tloušťka 0,5 mm, mez kluzu minimálně 250 N/mm² a hmotnost oboustranného pozinkování je minimálně 120 g/m². Spodní list se dodává ve dvou šířkách: Typ A (600 mm) a Typ B (576 mm).

Výšky ocelových vazníků se pohybují od 50 mm do 340 mm, což odpovídá tloušťkám desek od 80 mm do 370 mm. Průměr horního a spodního pásu je 6–12 mm a průměr stojiny 4–8 mm. Existuje několik produktových řad, například TD1–TD7 a HB1–HB8, přičemž běžně používaným modelem je TD3-90.

Klasifikace výrobků podle spodního bednění

Výrobky jsou klasifikovány podle typu spodního bednění. Tradiční typ používá pozinkovaný ocelový plech, zatímco stálý (nesnímatelný) typ používá jemně kamenivo betonové nebo vláknocementové desky. Podle národních standardních atlasů 23CG56-1 a 23CG56-2 produkty trvalého spodního bednění eliminují potřebu odstraňování bednění na místě, poskytují hladkou spodní povrchovou úpravu a jsou vhodné do vlhkého nebo čistého prostředí i do budov bez zavěšených stropů.

Výkon v reálných projektech

1. Aplikace ve velmi vysokých výškách: 140 800 m² příhradové paluby

Projekt super-výškové budovy, který je v současné době ve výstavbě, má celkovou podlahovou plochu 218 000 m². Věž A se tyčí 39 pater (176,1 m) a věž B dosahuje 51 pater (212,4 m). Projekt použil 140 800 m² systémů příhradových palub a 16 100 m² okrajového bednění. Tloušťka desky se pohybovala od 110 mm do 150 mm a vazníky byly vyrobeny pomocí vysokofrekvenčního odporového bodového svařování.

Ve srovnání s tradičními deskami odlévanými na místě tato metoda eliminovala instalaci bednění, odstraňování bednění a ruční vázání výztuže. Kvalita konstrukce zůstala po celou dobu stabilní a spolehlivá.

2. Ověření dlouhého rozpětí a velkého konzole

Výstavní centrum vědeckého a technologického parku Zhongguancun AI je pilotní projekt „budování s nulovým obsahem uhlíku“ v Pekingu. Čtyřpatrová ocelová rámová konstrukce byla navržena pro seismickou intenzitu 8. Vyznačuje se maximálním rozpětím 3,5 m a maximální délkou konzoly 8,25 m.

Byla použita podlahová krytina typu TD3-90 s výškou vazníku 90 mm a celkovou tloušťkou desky 120 mm. Maximální nepodepřené rozpětí během výstavby bylo 3,0 m. V 8,25 m konzolové zóně byly ve středním rozpětí instalovány dočasné dvojité vertikální sloupky, které vyvolaly převýšení 1,5 ‰, což zajistilo konstrukční bezpečnost.

3. Ověření odolnosti proti ohni a korozi

Výztuž je plně zalita betonem, což dává požární odolnost podobnou tradičním deskám litým na místě. Testy ukazují, že deska o tloušťce 100 mm (odpovídající 70 mm vysokému ocelovému příhradovému nosníku) dosahuje hodnocení požární odolnosti 1,68 hodiny. Pozinkovaný ocelový plech nevyžaduje žádnou další protipožární ochranu.

Ve srovnání s kompozitními deskami používajícími profilované ocelové palubky nabízí podlahové palubky z ocelových příhradových nosníků lepší odolnost proti korozi. Protože pozinkovaný ocelový plech nepřispívá k nosnosti konstrukce v provozní fázi, rez nemůže narušit strukturální integritu.

4. Údaje o efektivitě výstavby a nákladech

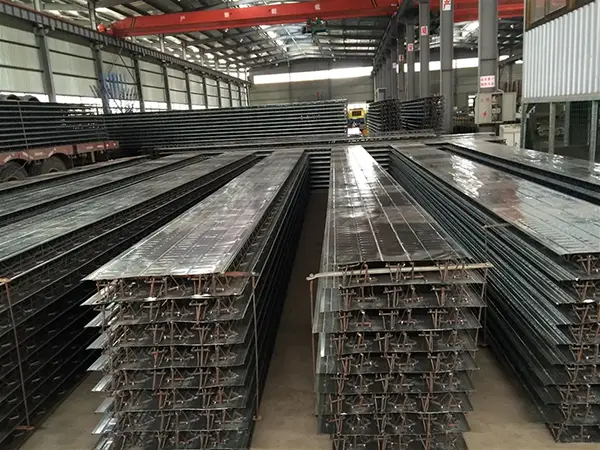

Tovární výroba zajišťuje rovnoměrné rozestupy výztuže a konzistentní tloušťku betonového krytu. Práce na vázání výztuže na místě se sníží o 60 %–70 %. U projektu suterénu Xiqing Houtai Plot G v Tianjinu použití této technologie zkrátilo dobu výstavby přibližně o 10 dní a vedlo k celkových úsporám nákladů ve výši 1,972 milionu RMB. Celkové náklady na metr čtvereční byly o více než 20 % nižší než u tradičních kompozitních desek.

Stručný přehled technických specifikací

Následující parametry vycházejí z průmyslového standardu JG/T 368-2012 a národních standardních atlasů. Přizpůsobení je k dispozici.

Proč tento systém funguje

1. Tovární prefabrikace zajišťuje konzistenci.Příhradový nosník je vytvořen automatizovaným odporovým bodovým svařováním, které udržuje rovnoměrné rozestupy výztuže a přesné rozměry. To snižuje vázání výztuže na místě o 60 %–70 % a vede k konzistentnější kvalitě konstrukce.

2. Obousměrná tuhost srovnatelná s deskami zalitými na místě.Systém může být navržen jako dvousměrná deska, nabízející tuhost podobnou lité železobetonové desce s obousměrnou výztuží. Seismické vlastnosti jsou obecně lepší než profilované ocelové kompozitní desky.

3. Ohnivzdornost a odolnost proti korozi bez dalších nátěrů.Protože je výztuž plně zabetonována, dosahuje 100 mm deska požární odolnosti 1,68 hodiny bez protipožární ochrany. Pozinkovaný plech slouží pouze jako bednění, koroze tedy nemá vliv na bezpečnost konstrukce.

4. Hladký podhled a snížená tloušťka desky.Spodní strana je plochá. Ve srovnání se standardními profilovanými ocelovými palubkami lze celkovou tloušťku desky snížit o 30–50 mm při zachování stejné světlé výšky stropu, což pomáhá snížit výšku podlahy od podlahy k podlaze.

5. Náklady a rozvrh výhod.Odpadá bednění, minimalizuje se podepření a je možná vícepodlažní současná výstavba. Spodní plech dosahuje 96% využití plochy při tloušťce oceli pouze 0,5 mm, což snižuje spotřebu materiálu.

Úvahy o návrhu a instalaci

Pro dvoucestné provedení desky:Obložení výztužného vazníku může být navrženo jako obousměrná deska přidáním dodatečné výztuže v příčném směru. Potvrďte se statikem, že rozložení panelu a podmínky podpory odpovídají předpokladům návrhu.

Pro aplikace trvalého spodního bednění:Pokud je požadována hladká spodní strana bez podhledu, zvolte jemnozrnný beton nebo vláknocementovou desku. Ověřte, zda je prostředí vhodné pro zvolený materiál spodního bednění.

Pro dlouhé konzoly:Mohou být zapotřebí dočasné podpěry, jak bylo prokázáno v projektu Zhongguancun, kde byly použity dvojité sloupky k vyvolání prohnutí nahoru. Vypočítejte požadavky na průhyb a převýšení na základě skutečné délky konzoly a konstrukčního zatížení.

Během instalace:Zajistěte kvalitu svařování ve všech uzlech a podpěrách. Dodržujte specifikovanou rozteč svarů a tlak elektrod. U pozinkovaných plechů se vyhněte nadměrnému teplu, které by mohlo poškodit povlak. Chraňte panely před vlhkostí, pokud jsou skladovány na místě po delší dobu.

Typické aplikace

1.Podlahové a střešní systémy pro výškové a supervýškové ocelové konstrukce.

2.Velkorozponové a velkokonzolové podlahové konstrukce.

3.Provozní plošiny a podlahy v průmyslových provozech a logistických skladech.

4.Budovy vyžadující odolnost proti vlhkosti, korozi nebo prostředí čistých prostor, kde se doporučuje trvalé bednění dna.

Často kladené otázky

1. Jaká je srovnání výztužných příhradových palubek s kompozitními deskami z profilovaného ocelového plechu?

Profilované kompozitní desky z ocelového plechu spoléhají na ocelovou palubu jako bednění i tahovou výztuž. Palubovka výztužného vazníku využívá pro konstrukční vyztužení samostatný ocelový vazník, spodní plech tedy slouží pouze jako bednění. To znamená, že spodní vrstva může být tenčí (0,5 mm) a koroze neovlivňuje konstrukční kapacitu. Spodní strana desky je také plošší.

2. Jaká je výhoda systému ztraceného spodního bednění?

Stálé spodní bednění (jemnokamenný beton nebo vláknocementová deska) eliminuje potřebu odbedňování po vyzrání betonu. Poskytuje hladkou a čistou spodní stranu, kterou lze nechat odkrytou bez zavěšeného stropu. To je užitečné zejména ve vlhkých, čistých nebo architektonických aplikacích.

3. Lze použít výztužné příhradové palubky pro obousměrné desky?

Ano. Přidáním příčné výztuže a odpovídajícím navržením podpěr panelů může systém dosáhnout obousměrného chování desky podobné deskám litým na místě. Návrh musí zohledňovat rozměry panelu a orientaci vazníku.

4. Jaká dočasná podpora je potřebná během výstavby?

Požadavky na podporu závisí na výšce vazníku, tloušťce desky a rozpětí. Pro typické rozpětí do asi 3 m nemusí být potřeba žádná dočasná podpora. Pro delší rozpětí nebo konzoly se používají dočasné sloupky nebo podpěry. Přesné uspořádání by měly určit tabulky rozpětí výrobce a výpočty statika.

5. Které normy upravují podlahové palubky příhradových vazníků?

Hlavním průmyslovým standardem je JG/T 368-2012 „Steel Trss Floor Decking“. Odkazy na design zahrnují národní standardní atlasy 22G522-1 a 23CG56-1/2. Zkoušky materiálu a svarů se řídí požadavky v těchto dokumentech.
