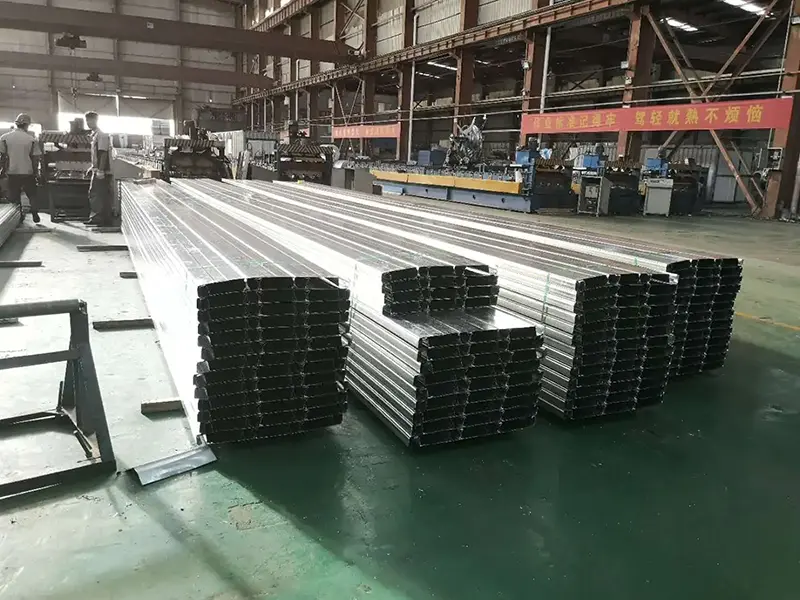

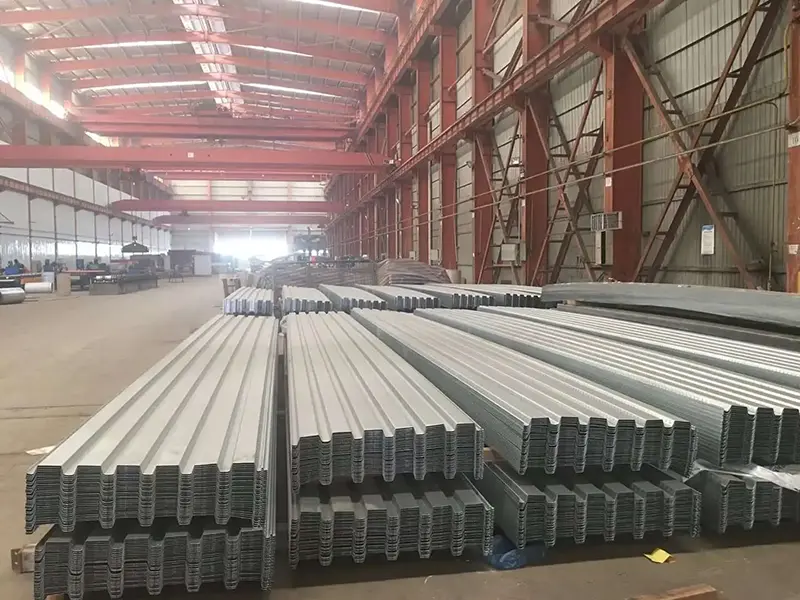

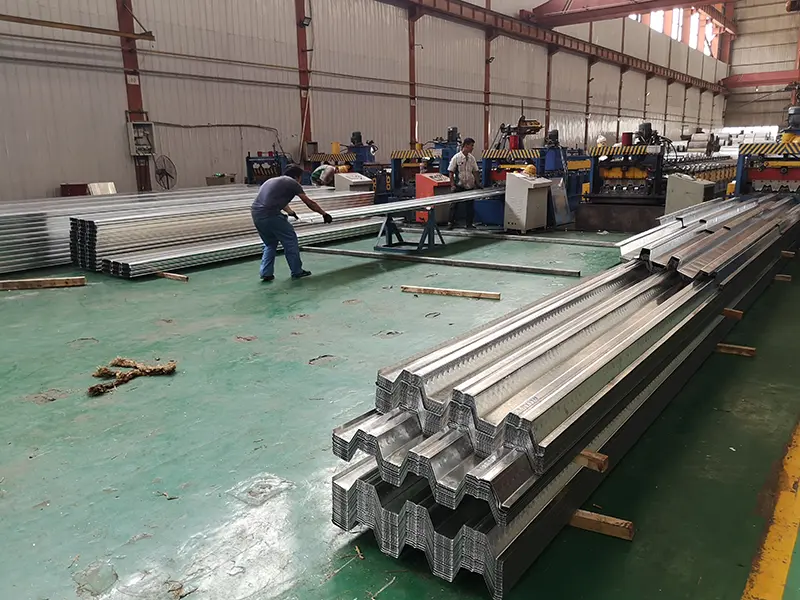

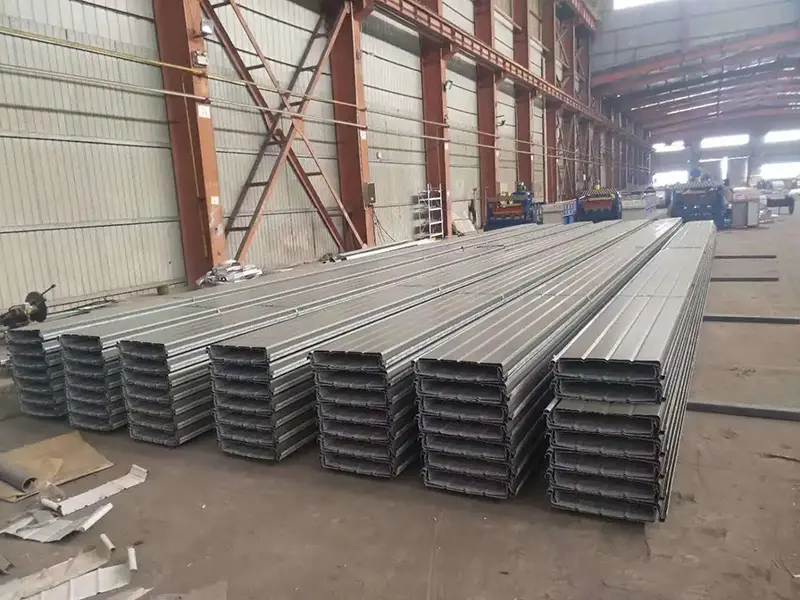

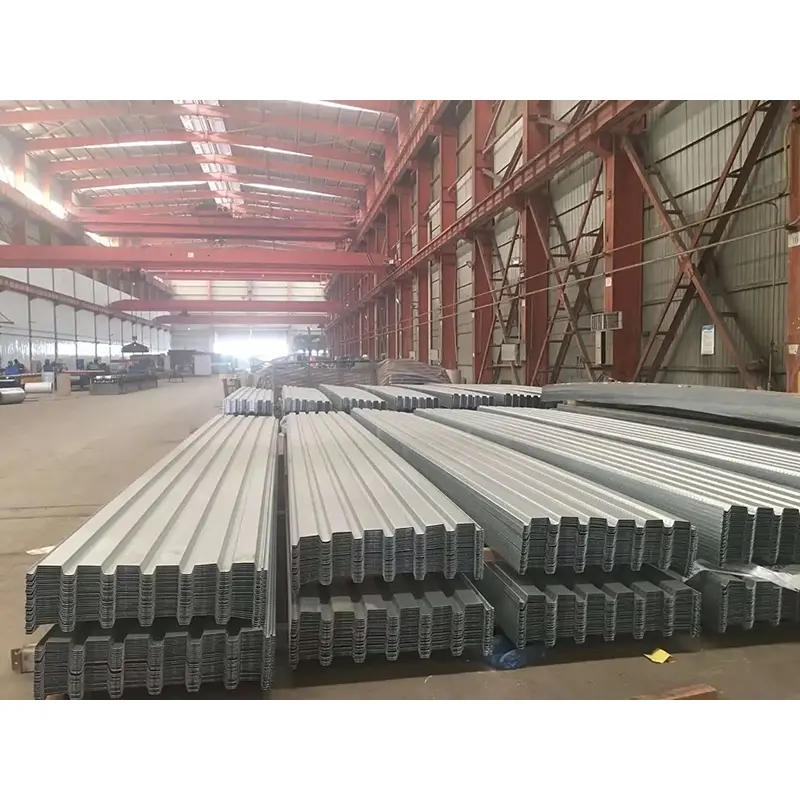

Nosná podlahová krytina

Nosné podlahové palubky, známé také jako ocelové podlahové palubky nebo profilované ocelové palubky, jsou za studena válcované konstrukční prvky vyrobené z pozinkovaného ocelového plechu. Jeho vlnitý průřez má v závislosti na profilu tvar V, U nebo lichoběžníku.Stavební materiály SENBOdodává tyto panely jako součást svého sortimentu ocelových konstrukcí a nabízí možnosti s otevřeným i uzavřeným profilem pro kompozitní podlahové systémy.

Při výstavbě panely fungují jako ztracené bednění. Po vytvrzení betonu slouží jako tahová výztuž ve spodní části desky. Díky této dvojí funkci je systém konstrukčně účinný a ekonomický.

Typy profilů a možnosti materiálů

Terasy s otevřeným profilem, jako jsou YX76-305-915 a YX75-300-880, mají žebra s otevřenými vršky. Tato konstrukce usnadňuje umístění výztužných tyčí a vedení inženýrských sítí na místě. Modely s uzavřeným profilem, včetně YX60-263-790 a YXB65-185-555, mají opačný přístup: žebra jsou zcela uzavřená, což vytváří plochou spodní stranu a lepší požární odolnost.

Jako základní materiály se používají žárově pozinkované ocelové svitky jakosti jako DX51D+Z, Q235 a Q345. Gramáž zinkového povlaku lze nastavit od 40 do 600 g/m², aby odpovídala specifickým požadavkům na ochranu proti korozi. 21fázový proces válcování tvaruje panely s délkou přizpůsobenou projektu. Instalační čety mohou typicky pokrýt 2 000–3 000 m² za den.

Pro vytvoření integrovaného konstrukčního systému jsou panely přivařeny k ocelovým nosníkům skrz palubu pomocí střižných trnů, zatímco sousední panely jsou spojeny pomocí speciálních upínacích nástrojů.

Výkon ověřený v terénu

1. Mechanické vlastnosti: Změřená únosnost

Vezměte si jako příklad otevřený profil YX75-300-880. S výškou žebra 75 mm, roztečí žeber 300 mm a efektivní šířkou 880 mm poskytuje verze o tloušťce 1,0 mm moment setrvačnosti 135 cm⁴/m. Zatížitelnost ve fázi výstavby je 3,2 kN/m² a nosnost spřažené desky dosahuje 8,5 kN/m². Když se tloušťka zvýší na 1,2 mm, moment setrvačnosti se zvýší na 190 cm⁴/m, čímž se konečná kapacita zvýší na 12,0 kN/m².

Model YX51-342-1025 vypráví podobný příběh. Jeho míra využití materiálu je 82 % a panel 1,0 mm poskytuje moment setrvačnosti 63,50 cm⁴/m s průřezovým modulem 20,13 cm³/m.

2. Pevnost materiálu a únavový výkon

Mez kluzu lze nastavit v širokém rozsahu, od 235 MPa do 550 MPa, s mez pevnosti v tahu mezi 340 a 700 MPa. Při dynamickém zatížení dosahuje únavová životnost 2 milionů cyklů, jak je uvedeno v EU EN1993-1-3. Při testování solnou mlhou vydrží galvanizované panely až 2 000 hodin, aniž by se objevila červená rez, což znamená životnost přesahující 25 let v pobřežních prostředích.

3. Optimalizace výšky a průřezu žebra

Sekce s výškou žebra 51 mm prošla simulací dynamiky tekutin pro optimalizaci jejího tvaru. Se 120 mm betonovou deskou dosahuje vertikální únosnosti 3,5 kN/m² a nabízí o 42 % větší tuhost v ohybu než srovnatelné 35 mm žebrové provedení. Analýza konečných prvků dále potvrzuje koeficient rovnoměrnosti přenosu zatížení 0,92 pro sekci rozteče žeber 233 mm, což pomáhá vyhnout se 25% koncentraci napětí, která je často pozorována u konvenčních teras.

4. Seismická a požární odolnost: Ověřeno testováním

Opomenuta není ani seismická výkonnost. Vybrané modely splňují konstrukční požadavky na zóny Intensity 8. Byly také provedeny požární zkoušky: výrobky s uzavřeným profilem splňují požadavky na požární odolnost, aniž by potřebovaly stříkanou protipožární ochranu.

Přehled technických údajů

Níže uvedená tabulka shrnuje standardní výrobní parametry. Přizpůsobení je k dispozici pro konkrétní požadavky projektu.

Hlavní specifikace modelu

Klíčové výkonové charakteristiky

1. Duální funkce.Jeden produkt slouží dvěma účelům: ztracené bednění během výstavby a tahová výztuž, jakmile je deska v provozu. To přirozeně snižuje celkovou spotřebu oceli.

2. Efektivita výstavby.Více podlah lze instalovat současně, přičemž beton se lije postupně. Denní pokrytí instalací 2 000–3 000 m² zajišťuje rychlý pohyb projektů.

3. Ověřitelné mechanické vlastnosti.Mez kluzu je nastavitelná od 235 do 550 MPa a únosnost kompozitních desek byla potvrzena testováním. K výběru je k dispozici celá řada specifikací modelu.

4. Odolnost proti korozi.Díky přizpůsobitelným úrovním galvanizace od 40 do 600 g/m² a odolnosti proti solné mlze až 2 000 hodin poskytují panely životnost více než 25 let i v pobřežních oblastech.

5. Flexibilita profilu.Profily s otevřenými žebry zjednodušují umístění výztuže a užitné vedení, zatímco profily s uzavřenými žebry nabízejí plochou spodní stranu a zlepšenou požární odolnost. Správná volba závisí na prioritách projektu.

Úvahy o návrhu a instalaci

Pro palubky s otevřeným profilem:Tento typ funguje dobře, když je potřeba umístění výztuže na místě nebo inženýrské vedení uvnitř žeber. Mějte na paměti, že mohou být vyžadována další protipožární opatření v závislosti na požární odolnosti projektu.

Pro terasy s uzavřeným profilem:Pokud je pro připevnění ke stropu požadována plochá spodní strana nebo pokud je cílem vyhnout se stříkané ohnivzdorné úpravě, jsou vhodnější modely s uzavřeným profilem.

Pro pobřežní nebo korozivní prostředí:Měl by být specifikován silnější zinkový povlak, až 600 g/m². Zprávy o zkouškách solné mlhy jsou k dispozici na vyžádání k ověření výkonu.

Během instalace:Smykové trny musí být přivařeny skrz mostovku do ocelového nosníku podle specifikovaného vzoru a vzdálenosti od okraje. Sousední panely musí být pevně spojeny s upínacími nástroji a dočasné podpěry by měly být ověřeny během lití betonu, aby se řídilo prohnutí.

Typické aplikace

1.Výškové a supervýškové ocelové konstrukce potřebují spolehlivé podlahové a střešní systémy a nosné palubky do této role zapadají.

2.Velké veřejné budovy, včetně stadionů a letištních terminálů, těží ze strukturální účinnosti systému.

3.Logistické sklady a průmyslové závody často používají tyto panely pro provozní plošiny a podlahy.

4.Rychlou instalaci, kterou tento systém nabízí, může využít jakýkoli projekt ocelové konstrukce s napjatými harmonogramy a postupnými pracovními postupy.

Často kladené otázky

1. Jaký je rozdíl mezi nosnou palubovkou s otevřeným a uzavřeným profilem?

Terasy s otevřeným profilem ponechávají odkryté vrcholy žeber, což zjednodušuje umístění výztuže a instalaci inženýrských sítí. Terasa s uzavřeným profilem zcela obepíná žebra, což má za následek plochou spodní stranu a obvykle lepší požární odolnost bez nástřiku. Výběr závisí na konstrukčních, požárních a architektonických potřebách.

2. Jak se volí hmotnost zinkového povlaku?

Záleží především na expozici životního prostředí. Vnitřní aplikace obvykle používají standardní nátěr 120–275 g/m². Pobřežní nebo vysoce korozivní prostředí vyžaduje těžší nátěry, až 600 g/m². Můžeme pomoci určit vhodnou specifikaci, jakmile budou známy podmínky projektu.

3. Jakou výšku žebra zvolit pro dané rozpětí a zatížení?

Vyšší žebra, např. 75 mm, poskytují větší tuhost a nosnost, což umožňuje delší rozpětí nebo větší zatížení. Spodní žebra, kolem 51 mm, fungují dobře pro kratší rozpětí a lehčí zatížení. Pro potvrzení optimálního profilu a tloušťky by měl být vždy proveden konstrukční výpočet.

4. Mohou být panely instalovány bez dočasného podepření?

Záleží na profilu panelu, tloušťce, rozpětí a konstrukčním zatížení. Některé konfigurace jsou navrženy pro instalaci bez podpěr až do určitých rozpětí. Je třeba nahlédnout do tabulek rozpětí výrobce a statik musí ověřit pořadí výstavby.

5. Jaké normy platí pro nosné podlahové palubky?

Primárními odkazy jsou GB 55004-2021 (povinný kód pro kompozitní konstrukce) a národní standardní atlas 05SG522. U únavového a za studena tvarovaného designu se často cituje EN1993-1-3. Materiálové certifikáty a protokoly o zkouškách mohou být poskytnuty na vyžádání.
