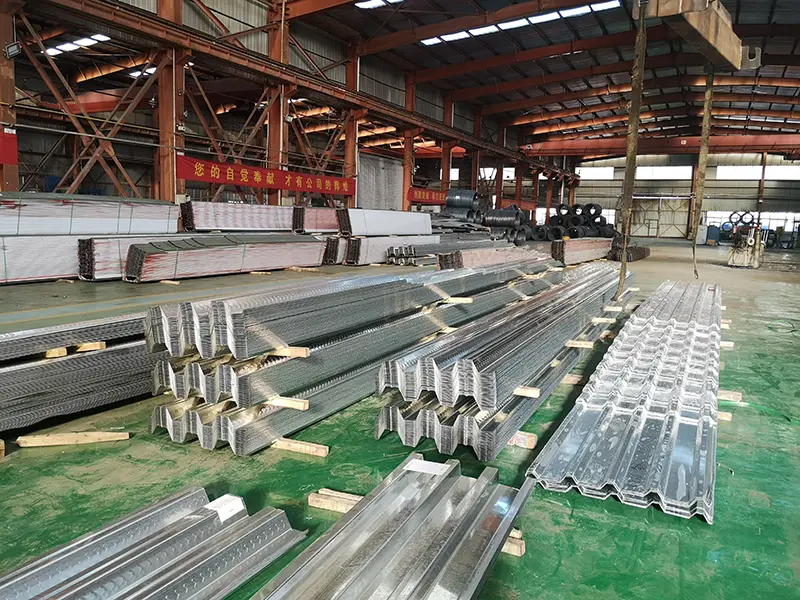

Stavební materiály SENBOdodává kompozitní podlahové palubky jako součást svého sortimentu ocelových konstrukcí. These profiled steel sheets serve as permanent formwork during construction and as tensile reinforcement during the service phase, working together with concrete to form an integrated floor system.

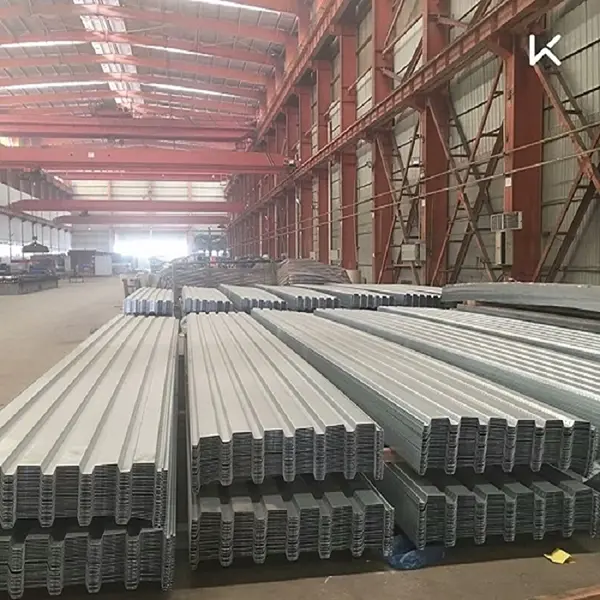

Kompozitní podlahové desky, také známé jako podlahové palubky, jsou moderní podlahový systém vytvořený položením profilovaného ocelového plechu přímo na ocelové nosníky a jejich spojením pomocí svařovacích svorníků. Vzniká tak systém, který funguje jako integrovaná jednotka pro zatížení a deformaci.
Technický princip se opírá o odlišné role, které hrají ocel a beton ve fázi výstavby a provozu.
Stavební fáze:Profilovaný ocelový plech slouží jako ztracené bednění, které nese vlastní tíhu mokrého betonu a zatížení konstrukce. Poskytuje pevnou pracovní platformu a usnadňuje sekvenční, vícepatrové lití.
Servisní fáze:Profilovaný ocelový plech působí jako tahová výztuž ve spodní části desky a pracuje ve spojení s betonem pro podporu provozních zatížení. Tím se snižuje požadovaný objem konvenční výztuže a betonu.

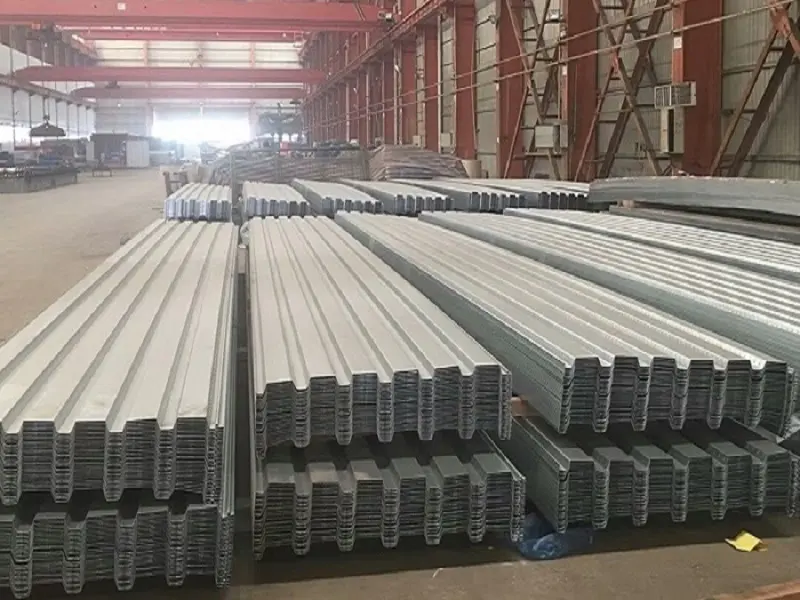

Na základě profilu průřezu ocelového plechu jsou spřažené podlahové desky rozděleny do tří typů: profily s otevřeným žebrem, uzavřeným žebrem a vstupující (neboli zúžené žebro).

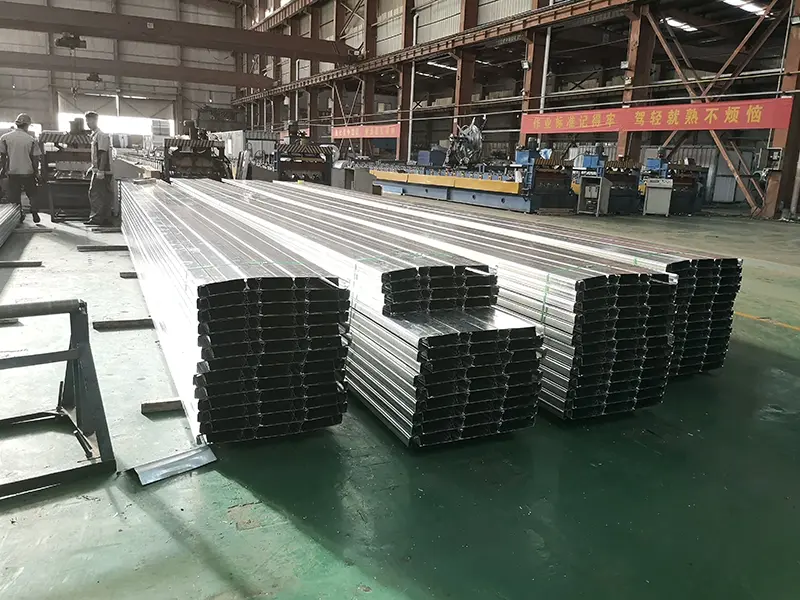

U výrobků s uzavřeným profilem, jako jsou modely YXB48-200-600 a YXB65-185-555, konstrukce s uzavřeným žebrem plně obklopuje žebra v betonu. Funguje podobně jako výztužné tyče v deskách odlévaných na místě, maximalizuje příslušné strukturální vlastnosti oceli i betonu a zároveň nabízí vynikající požární odolnost.
Konstrukce kompozitních podlahových desek musí splňovat následující základní požadavky v souladu s národními normami a průmyslovými předpisy.
| Ukazatel výkonu | Parametry/Specifikace | Poznámky / Standardní základ |
|---|---|---|
| Základní materiál | Q235, Q345 atd. | Ocelová žárově zinkovaná cívka |
| Běžná tloušťka | 0,7–1,5 mm | Závisí na typu profilu a požadavcích na zatížení |
| Pozinkovaný povlak | ≥120 g/m² (obě strany) | Splňuje antikorozní požadavky na životnost |
| Příklady profilů | YXB48-200-600, YXB65-185-555 atd. | Mainstreamové typy s uzavřeným profilem |
| Efektivní šířka | 600–762 mm | Záleží na typu profilu |
| Mez kluzu | 235–345 MPa | Materiál Q235/Q345 |
| Šířka žebra/drážky | ≥50 mm | Požadavek na lití betonu |
| Celková tloušťka desky | ≥90 mm | Betonový kryt nad profilovaným ocelovým plechem ≥50 mm |
| Platné normy | GB 55004-2021; 05SG522 | Povinný kód pro kompozitní konstrukce; národní standardní atlas |
Kompozitní podlahové desky odpovídají rychlým konstrukčním požadavkům primárních ocelových konstrukcí. Po položení slouží profilované ocelové plechy jako bezprostřední pracovní plošiny, které umožňují sekvenční stavební pracovní postupy, které umožňují současnou instalaci na více podlažích a postupné lití betonu. V aplikacích super výškových budov tato charakteristika podporuje efektivní kontrolu celkového harmonogramu výstavby.
Kompozitní podlahová paluba s uzavřeným profilem, testovaná Národním centrem pro dohled nad kvalitou a inspekcí pevných hasicích systémů a požárně odolných součástí, splňuje požadavky na požární odolnost, aniž by v určitých konfiguracích potřebovala protipožární nástřik. Podle Technického předpisu pro požární ochranu ocelových konstrukcí (GB 51249-2017), pokud kompozitní podlahová paluba splňuje požadavky na ověření požární odolnosti s ohledem na membránový efekt, nejsou nutná žádná další protipožární opatření. Membránový efekt při velkých deformacích umožňuje palubě využít její vlastní potenciál požární odolnosti.
Konstrukce s uzavřenými žebry zajišťuje, že žebra ocelové paluby jsou plně zabetonována, podobně jako výztužné tyče v odlévané desce. Tím se maximalizují příslušné vlastnosti oceli i betonu v rámci konstrukčního výztužného systému. Experimentální testování potvrzuje, že podlahové palubky s uzavřeným profilem mají vynikající nosnost a odolnost ve smyku ve srovnání se systémy s otevřeným profilem.

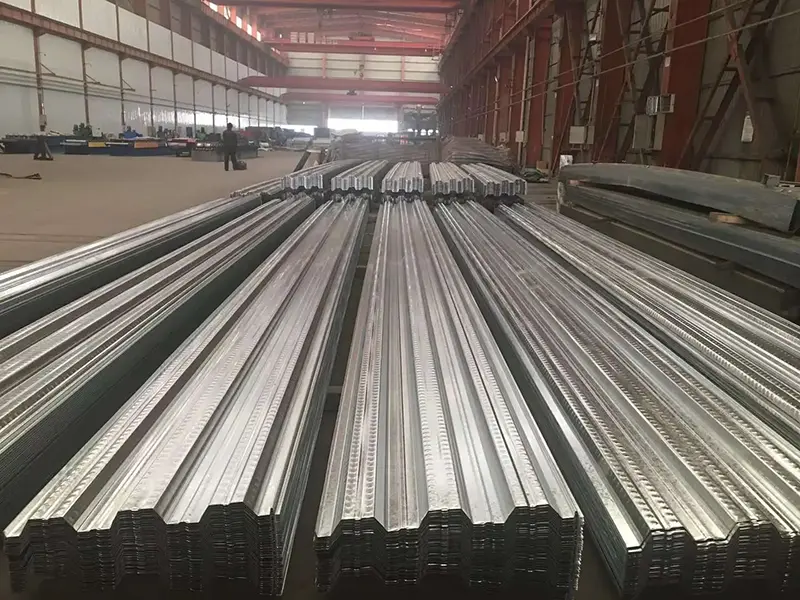

Kompozitní podlahová paluba využívá profilované ocelové plechy jako ztracené bednění, což eliminuje procesy instalace, odbedňování a podkládání spojené s tradičním dřevěným bedněním. Během servisní fáze funguje jako spodní tahová výztuž, čímž se snižuje celkové množství potřebné výztuže. Prolisy na povrchu paluby vytvářejí silnou vazbu s betonem a zahrnutí výztužných žeber zajišťuje systému vysokou nosnost.
1. Stálé bednění bez odbedňování.Profilované ocelové plechy nahrazují tradiční bednění, čímž se eliminuje instalace, odizolování a podepření. To zkracuje harmonogram výstavby a snižuje náklady na práci.
2. Duální strukturální funkce.Pažení slouží jako bednění během výstavby a jako tahová výztuž během provozní fáze, čímž se snižuje spotřeba výztuže a betonu.
3. Požární odolnost palub s uzavřeným profilem.Testované kompozitní podlahové palubky s uzavřeným profilem mohou splňovat požadavky na požární odolnost bez protipožárního nástřiku, což snižuje náklady na projekt.
4. Efektivní sekvenční pracovní postup.Systém podporuje současnou instalaci a postupné lití betonu přes více podlaží. Po instalaci slouží palubka jako pracovní platforma pro následné úkoly, jako je instalace stropu a vedení inženýrských sítí.
5. Seismický výkon.Podlahová krytina je spojena s primárními a sekundárními ocelovými nosníky pomocí smykových trnů, které tvoří integrovaný konstrukční systém se zlepšenou seismickou odolností.
Pro výběr profilu:Profily s uzavřeným žebrem se doporučují pro projekty vyžadující vyšší požární odolnost a kompozitní působení bez dodatečné protipožární izolace. Profily s otevřenými žebry lze použít tam, kde je preferována jednodušší montáž nebo nižší hmotnost, ale požární odolnost a nosnost je nutné ověřit samostatně.
Pro tloušťku desky a výztuž:Celková tloušťka desky by měla být minimálně 90 mm, s krytím betonu minimálně 50 mm nad profilovaným ocelovým plechem. Množství dodatečné výztuže závisí na požadavcích na rozpětí, zatížení a požární odolnost.
Pro trvanlivost galvanizovaného povlaku:Standardní hmotnost pozinkovaného povlaku je minimálně 120 g/m² na obou stranách. Pro vysoce korozivní prostředí může být vyžadován silnější nátěr nebo dodatečná ochrana.
Během instalace:Zajistěte správné přivaření smykových čepů skrz palubu do ocelového nosníku. Dodržujte specifikovanou rozteč čepů a vzdálenost od okraje. Ověřte, zda je deska během lití betonu dostatečně podepřena, aby se zabránilo nadměrnému prohnutí.
1.Podlahové a střešní systémy pro výškové a supervýškové ocelové konstrukce.
2.Velké veřejné budovy, jako jsou stadiony, výstavní centra a letištní terminály.
3.Podlahy pro průmyslové a komerční objekty včetně průmyslových závodů, logistických skladů a parkovacích objektů.
4.Projekty ocelových konstrukcí vyžadující rychlou výstavbu a stupňovité, sekvenční pracovní postupy.
Profily s otevřenými žebry mají obnažená lichoběžníková žebra, která nejsou zcela zapuštěna do betonu, zatímco profily s uzavřenými žebry mají žebra, která jsou zcela uzavřená. Profily s uzavřenými žebry obvykle poskytují lepší kompozitní působení a požární odolnost, protože žebra fungují jako výztužné tyče a beton plně obepíná ocel.
Ne vždy. Kompozitní podlahové palubky s uzavřeným profilem mohou splňovat požadavky na požární odolnost bez protipožárního nástřiku, pokud splňují podmínky v GB 51249-2017, jako je zohlednění membránového efektu. Avšak profily s otevřenými žebry nebo paluby s tenčími deskami mohou vyžadovat další protipožární ochranu. Doporučuje se požárně technické posouzení.
Terasa je spojena s ocelovými nosníky pomocí průchozího svarového spoje. Smykové trny jsou přivařeny přes mostovku do příruby nosníku a vytvářejí kompozitní spojení. Průměr čepu, rozteč a osazení musí odpovídat návrhu projektu a příslušným normám.
Požadovaná tloušťka závisí na typu profilu, rozpětí, tloušťce betonu a návrhovém zatížení. Pro typické kancelářské nebo obytné podlahy je běžná tloušťka 0,8–1,2 mm, ale delší rozpětí nebo větší zatížení mohou vyžadovat 1,2–1,5 mm. Pro určení vhodné tloušťky by měly být provedeny strukturální výpočty.
Standardní galvanizovaný povlak poskytuje dobrou odolnost proti korozi pro většinu vnitřních aplikací. Pro venkovní nebo vysoce korozivní prostředí může být specifikován silnější galvanizovaný povlak nebo další ochranná opatření. Požadavky na životnost naleznete v projektových specifikacích.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem kompozitních podlahových palubek, obloukových střešních panelů Al-Mg-Mn, střešních panelů se stojatou drážkou a dalších výrobků z kovových plášťů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
