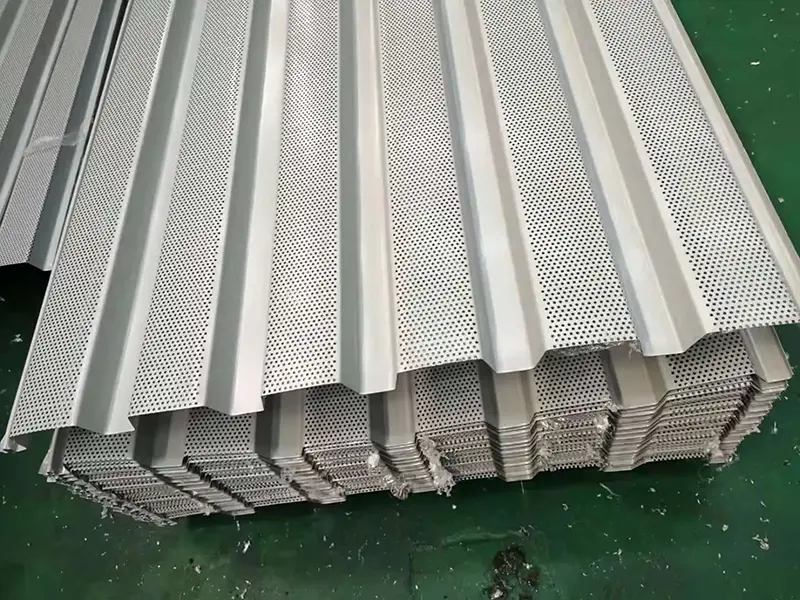

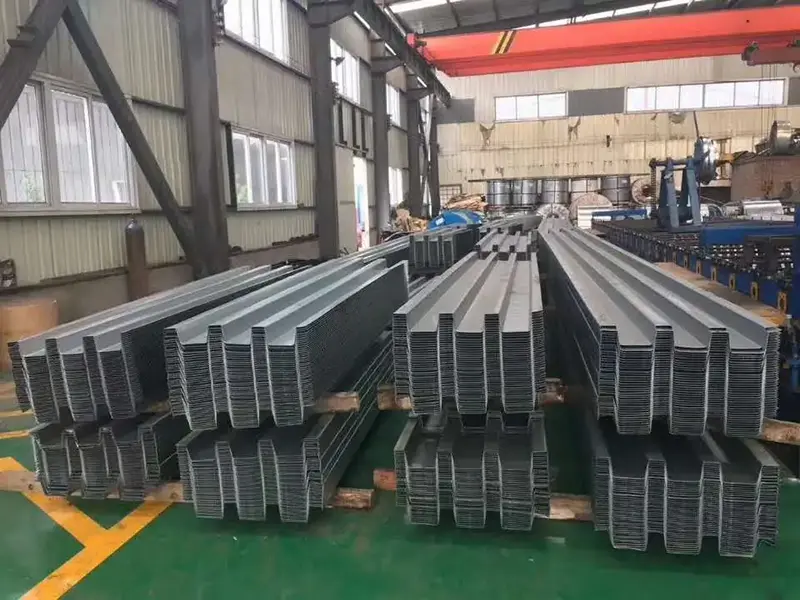

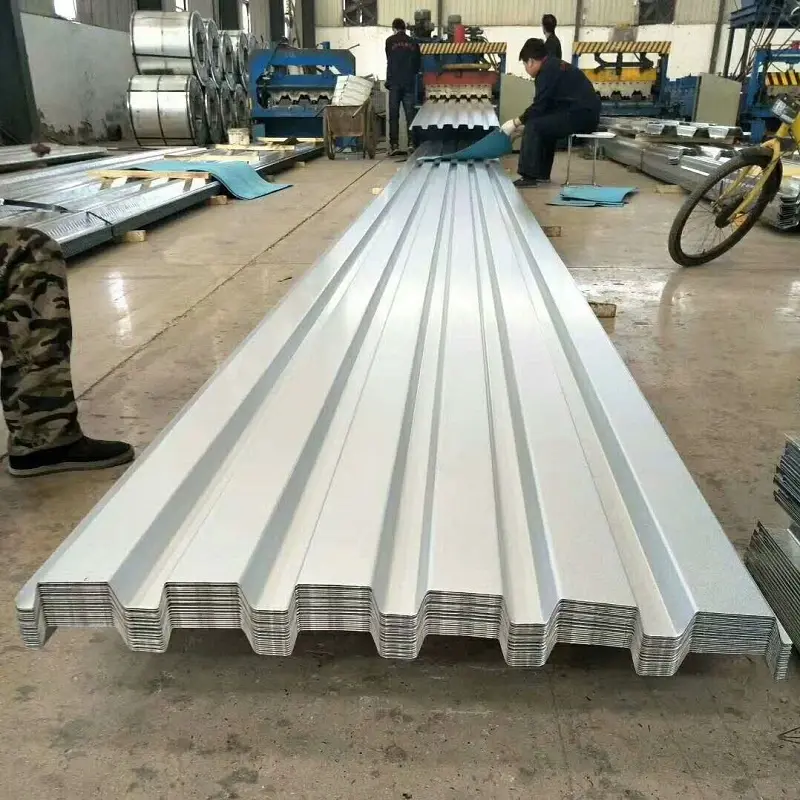

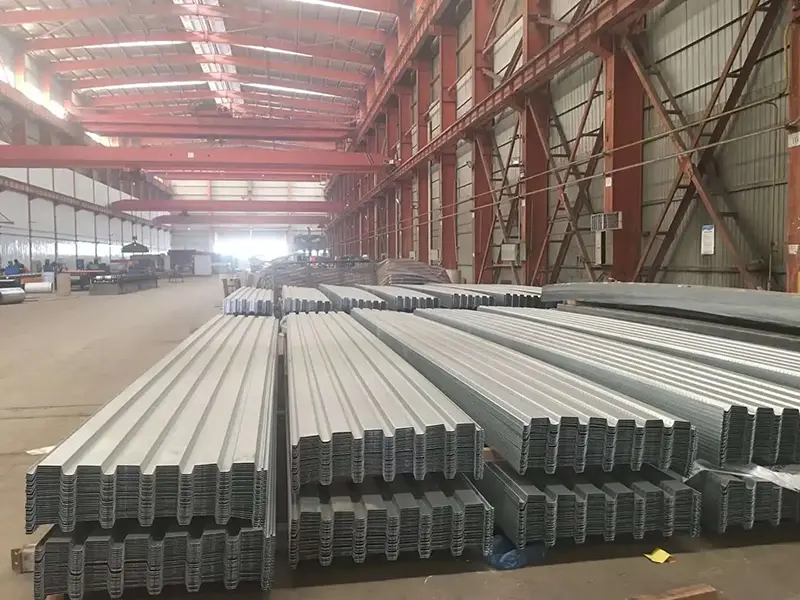

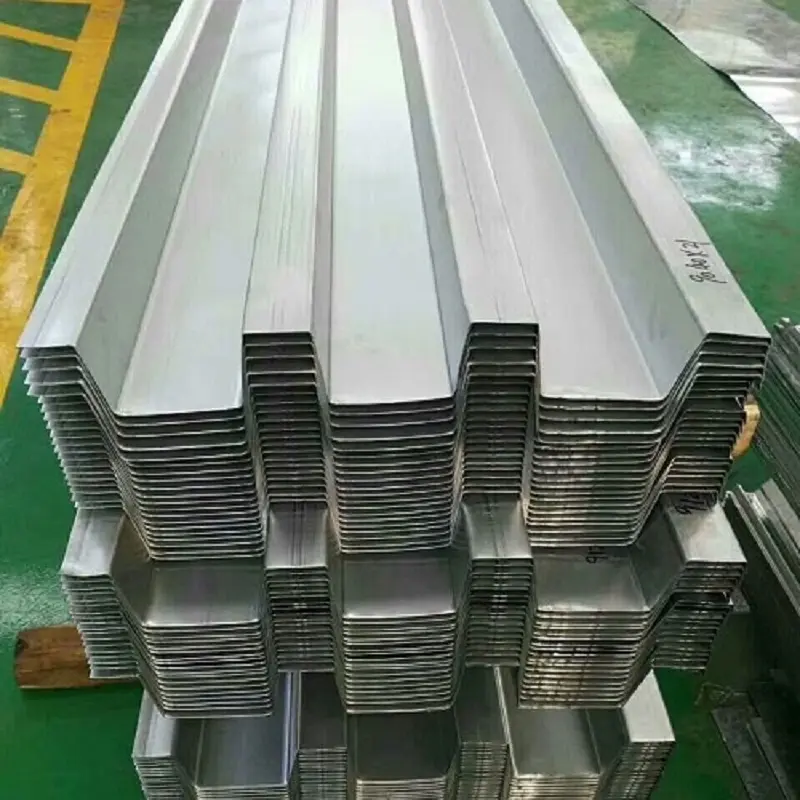

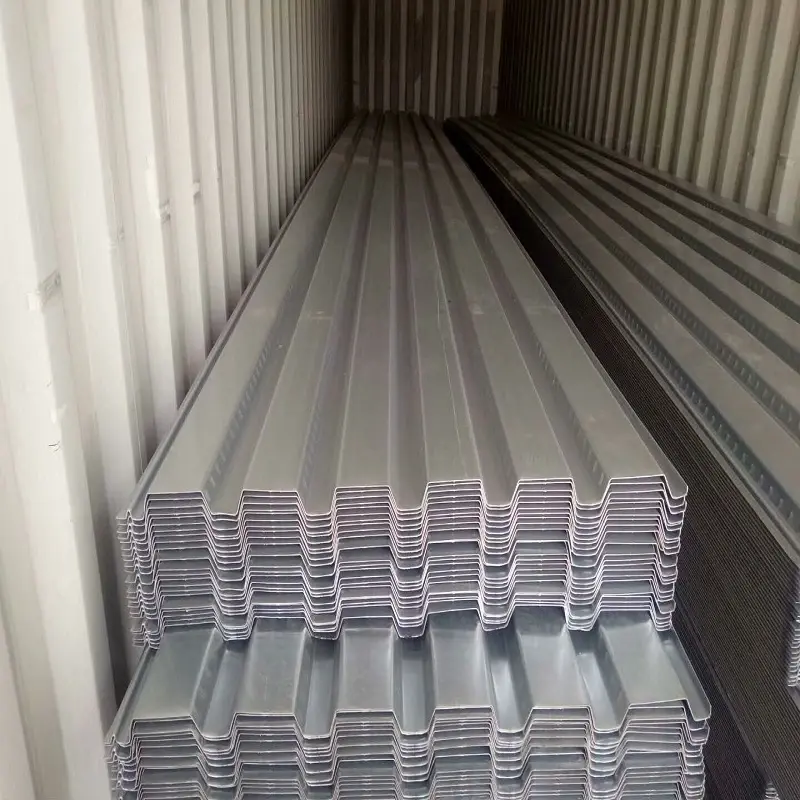

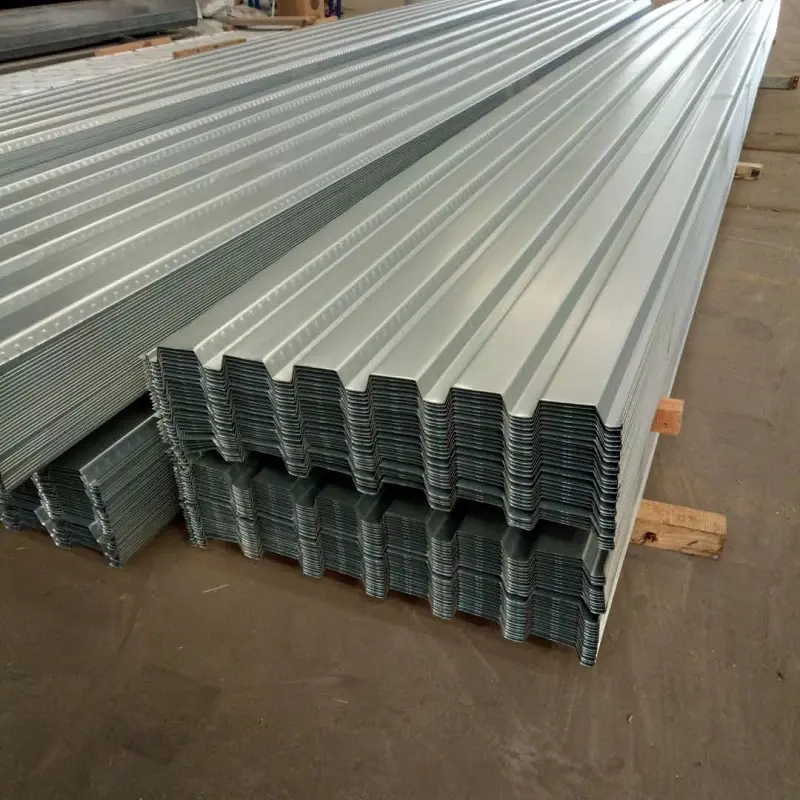

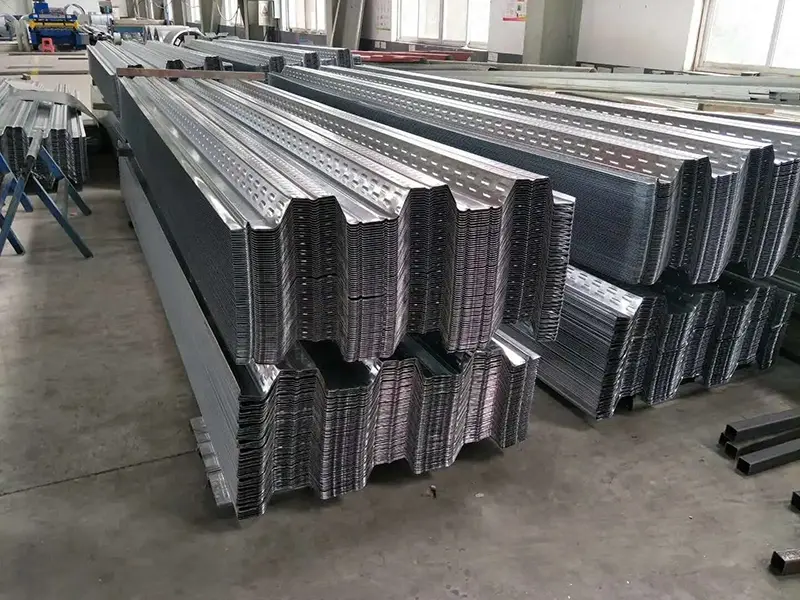

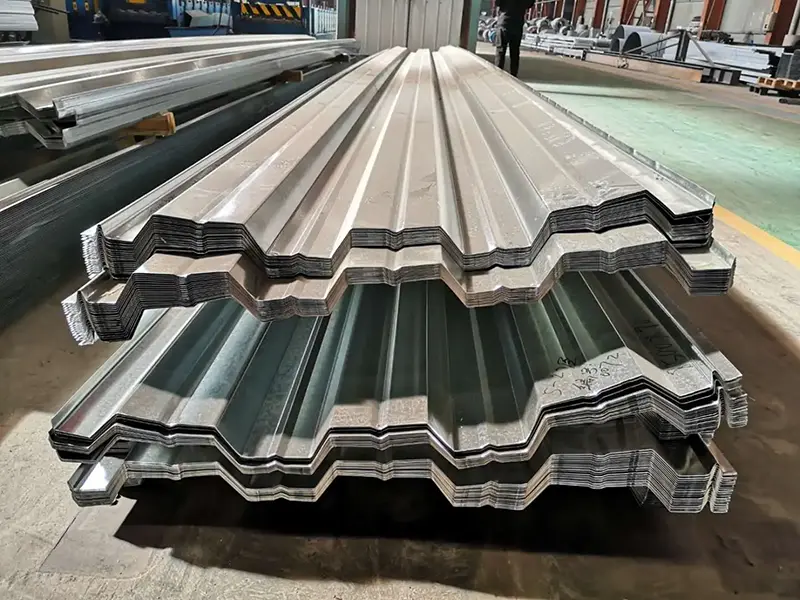

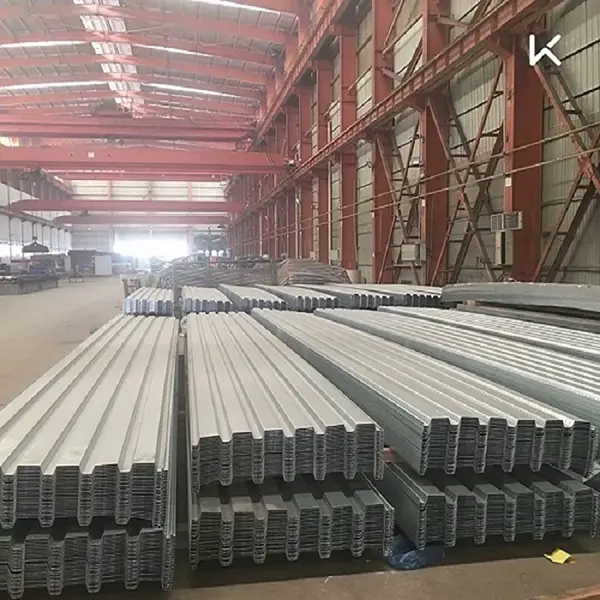

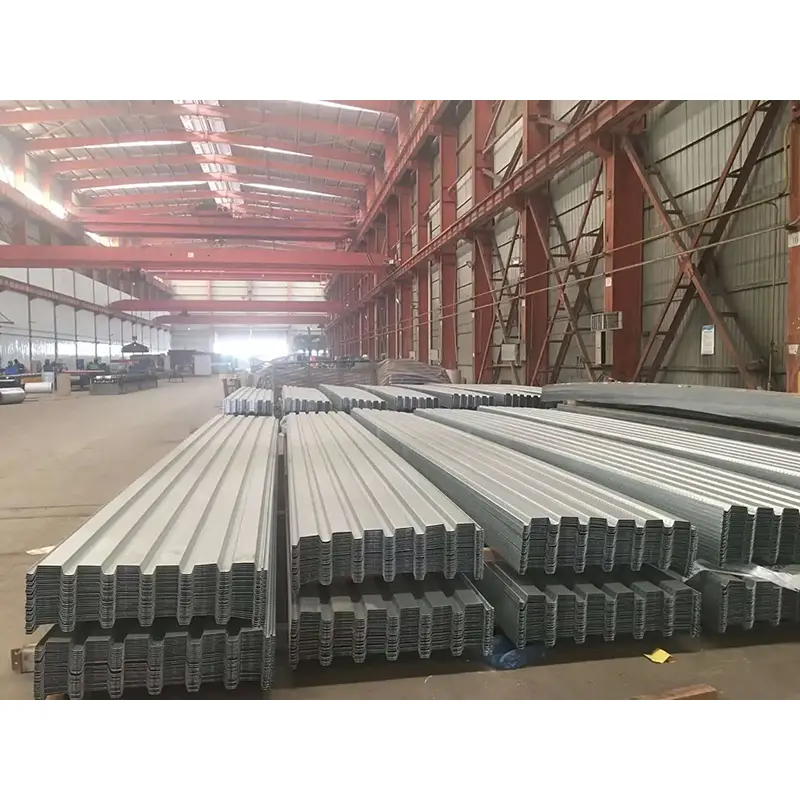

Open-Rib Floor Decking je za studena tvarovaný vlnitý panel vyrobený z ocelového plechu žárově pozinkovaného nebo potaženého Al-Zn. Vyznačuje se otevřeným V, U nebo lichoběžníkovým průřezem, přičemž horní část žebrového kanálu zůstává otevřená. Tato konstrukce usnadňuje umístění výztužných tyčí, vedení inženýrských sítí a lití betonu na místě.
Stavební materiály SEBNOdodává podlahové palubky s otevřeným profilem jako součást sortimentu ocelových konstrukcí. Panely slouží jako ztracené bednění při výstavbě a později spolupracují s betonovou deskou jako tahová výztuž.
Základním materiálem je vysoce kvalitní uhlíková konstrukční ocel nebo nízkolegovaná ocel od významných tuzemských výrobců jako Shougang, Angang, Hangang, Tanggang, Baosteel, WISCO. Hmotnost povlaku se obvykle pohybuje od 60 do 275 g/m², přičemž pro náročná prostředí je k dispozici maximálně 600 g/m².

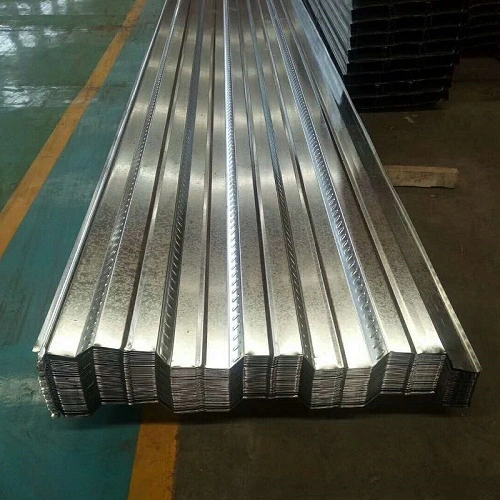

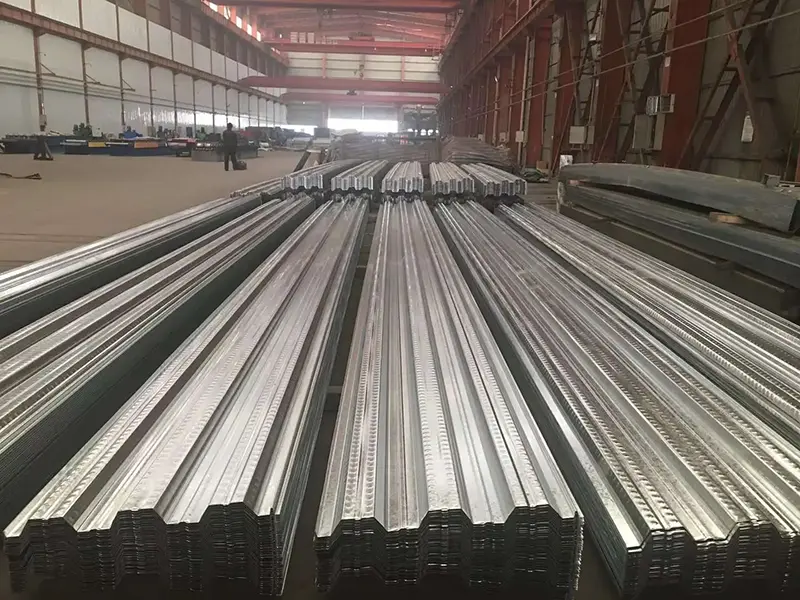

Běžné meze kluzu zahrnují 250 MPa, 280 MPa, 320 MPa a 350 MPa a mohou dosahovat až 550 MPa. Povrch může být ražen, aby se zlepšilo spojení s betonem, což pomáhá zajistit spolehlivé spojení mezi ocelovou deskou a deskou.
Palubovka je při výstavbě položena přes ocelové nosníky a na koncích zajištěna celoprostupovými bodovými svary. Mezilehlé spoje používají smykové trny přivařené skrz mostovku do ocelového nosníku. Sousední panely jsou spojeny speciálními upínacími nástroji, které do sebe zapadají vyražené spojovací body.
Podlaha podporuje vlastní tíhu mokrého betonu a zatížení konstrukce během fáze výstavby. Po ztvrdnutí betonu působí společně s deskou jako spřažený systém, který funguje jako tahová výztuž ve statických výpočtech.
Série podlahových palubek s otevřeným profilem pokrývá širokou škálu profilů. Níže uvedená tabulka uvádí reprezentativní parametry pro několik běžných modelů.
| Typ profilu | Rozložená šířka (mm) | Efektivní šířka (mm) | Běžná tloušťka (mm) | Moment setrvačnosti (cm⁴/m) | Modul sekce (cm³/m) | Míra využití materiálu |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8–1,5 | 106,6–214,1 | 24.46–52.41 | 91,5 % |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60,60–83,11 | 41,26–57,32 | 79 % |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Poraďte se s výrobcem | Poraďte se s výrobcem | 82 % |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | Přibl. 17,9 (0,8 mm) | 75 % |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241,49–441,34 | 36,31–63,95 | 60 % |
| YX70-200-600 | 1000 | 600 | 0,8–1,5 | Poraďte se s výrobcem | Poraďte se s výrobcem | 60 % |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91,62–142,01 | 23,46–38,98 | 69 % |
Během lití betonu musí palubka nést konstrukční zatížení pomocí své vlastní pevnosti a tuhosti. U modelu YX60-263-790 vyrobeného z oceli Q345 o tloušťce 1,2 mm je maximální nevytažené rozpětí pro třípolovou spojitou kompozitní desku o tloušťce 120 mm 2,65 m. Model YX51-250-750 o tloušťce 0,8 mm má použitelný rozsah rozpětí 2,5–3,0 m.
Tato nepevná schopnost umožňuje současnou instalaci na více podlažích, což umožňuje postupné lití betonu a rychlejší celkovou sekvenci výstavby.
Když ocelová palubka a beton působí kompozitně prostřednictvím prolisů a smykových trnů, nosnost výrazně vzroste. Například konfigurace používající YX60-263-790 (tloušťka 1,0 mm) s ocelovými nosníky Q235 a betonovou deskou C30 o tloušťce 100 mm má kapacitu v ohybu 21,71 kN·m. Pokud se místo toho použije ocel Q345, kapacita stoupne na 29,77 kN·m. Hodnoty únosnosti pro jiné jakosti betonu, tloušťky desek a jakosti oceli lze vypočítat pomocí těchto parametrů.
Během instalace je třeba věnovat pozornost několika postupům. Konce teras by měly být spojeny s ocelovými nosníky bodovými svary s plným průvarem. Mezilehlé spoje využívají přivařování svorníků skrz palubu. Sousední plechy jsou vzájemně spojeny v ražených bodech pomocí speciálních krimpovacích kleští. V zakřivených oblastech se doporučuje řezání plazmou, aby hrany zůstaly hladké a zachoval se pozinkovaný povlak.
Původní návrh udává rozteč svarů 305 mm, ale ta může být během stavby snížena, aby se předešlo deformacím při pěším provozu nebo lití betonu. Výztuž záporným momentem musí být také instalována v konzolových sekcích podle konstrukčních specifikací, aby se zabránilo praskání.
1. Stálé bednění.Terasa nahrazuje tradiční dřevěné bednění, takže není potřeba instalovat, odizolovat nebo podepřít. Tím se urychlí harmonogram výstavby.
2. Lehký s vysokou pevností.Spotřeba oceli je přibližně 9–10 kg/m² pro plechy o tloušťce 0,8 mm, s optimálním rozpětím 2,5–3,5 m. Terasa také funguje jako tahová výztuž v kompozitním podlahovém systému.
3. Efektivní sekvenční konstrukce.Panely lze pokládat na více podlažích současně a beton lze nalévat po etapách. To výrazně zkracuje celkovou časovou osu projektu.
4. Pohodlné směrování utility.Profil s otevřeným žebrem umožňuje přímou instalaci vedení a kabeláže bez sekundárních drážek nebo kanálů.
5. Odolnost proti korozi a recyklovatelnost.Pozinkovaný povlak poskytuje ochranu proti korozi jak ve fázi výstavby, tak ve fázi servisu. Ocelový materiál je na konci své životnosti plně recyklovatelný.
Pro požadavky na rozpětí a zatížení:Vyberte profil a tloušťku na základě tabulek rozpětí bez podkladu a výpočtů zatížení kompozitní desky. Větší zatížení nebo delší rozpětí mohou vyžadovat silnější panely nebo vyšší třídy oceli.
Pro směrování utility:Otevřená žebra usnadňují vedení potrubí a kabeláže, ale uspořádání by mělo být koordinováno s umístěním výztuže, aby se předešlo konfliktům.
Pro zakřivené nebo nepravidelné oblasti:Plazmové řezání je upřednostňováno před stříháním, aby se zachovala kvalita hran a integrita galvanizovaného povlaku.
Během svařování:Dodržujte specifikovanou rozteč svarů pro bodové svary a smykové čepy. Dočasně lze použít hustší rozteče, aby se zabránilo deformacím při výstavbě, ale u konečných spojů je nutné respektovat konstrukční řešení.
1.Kompozitní podlahové systémy pro vícepodlažní a výškové ocelové konstrukce.
2.Podlahové konstrukce pro průmyslové provozy a logistické sklady.
3.Projekty velkorozměrových podlah včetně komerčních komplexů a parkovacích staveb.
4.Projekty ocelových konstrukcí, které vyžadují rychlou výstavbu a postupné pracovní postupy.

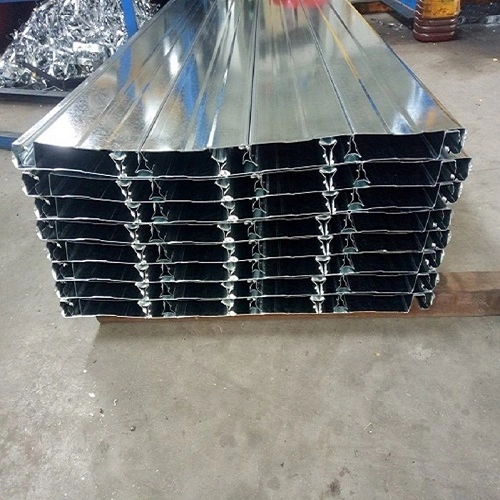

Terasy s uzavřeným profilem obecně nabízejí lepší požární odolnost, protože žebra jsou zcela uzavřena a beton dokonaleji obklopuje ocel. Desky s otevřeným profilem mohou vyžadovat další protipožární opatření v závislosti na požární odolnosti projektu. Požární zkoušky by měly být přezkoumány pro každý typ profilu.
Ano, mnoho modelů s otevřeným profilem je navrženo pro instalaci bez kotvení v rámci specifikovaných limitů rozpětí. Například YX60-263-790 s 1,2 mm ocelí Q345 může překlenout až 2,65 m bez pevniny pro třípolovou souvislou desku 120 mm. Vždy se řiďte tabulkovými rozpětími výrobce a konstrukčními výpočty projektu.
Oba povlaky poskytují ochranu proti korozi, ale povlak Al-Zn obvykle nabízí lepší odolnost ve vysokoteplotních a některých korozivních prostředích. Výběr závisí na prostředí projektu a požadavcích na životnost. Al-Zn povlak je často specifikován pro pobřežní nebo průmyslové prostředí.
Otevřená žebra poskytují prostor pro vedení potrubí a drátů po vytvrzení betonu. To eliminuje potřebu řezání kanálů v desce. Uspořádání inženýrských sítí by však mělo být naplánováno před litím betonu, aby se zabránilo kolizi s výztužnými tyčemi.
Primární normou je GB/T 12755-2008 pro profilované ocelové plechy. Konstrukční návrh se typicky řídí GB 55004-2021 a národním standardním atlasem 05SG522. Materiálové certifikáty a protokoly o zátěžových zkouškách mohou být poskytnuty na vyžádání.

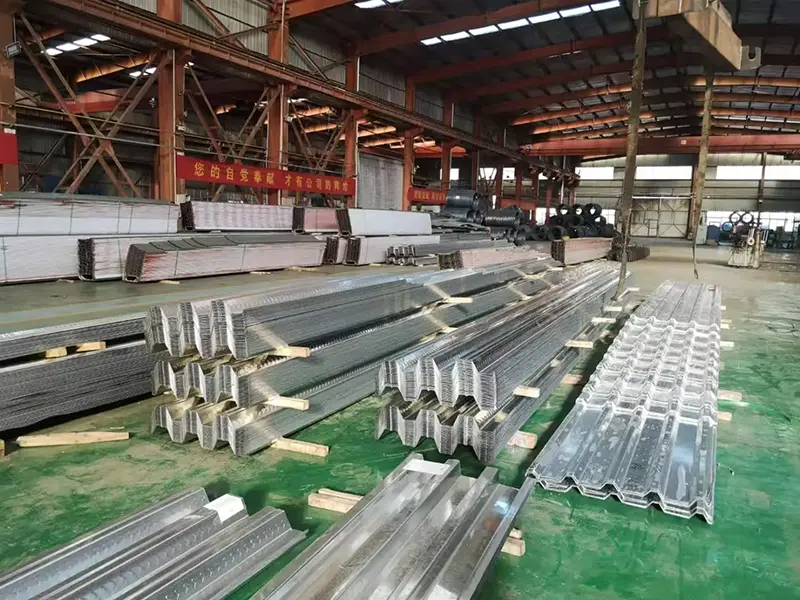

Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcem podlahových palubek s otevřeným profilem, nosných podlahových palubek, kompozitních podlahových palubek a dalších výrobků z kovových plášťů. Naše výrobní základna se nachází v zóně hospodářského rozvoje Jinghai, Tianjin, Čína, vybavená automatizovanými výrobními linkami a čtyřstupňovým procesem kontroly kvality. Pro více informací o naší továrně, certifikacích, testovacích možnostech a projektových referencích navštivte našeO násstránku nebokontaktujte náš technický tým.
